带透明护罩的轴流散热风机结构设计

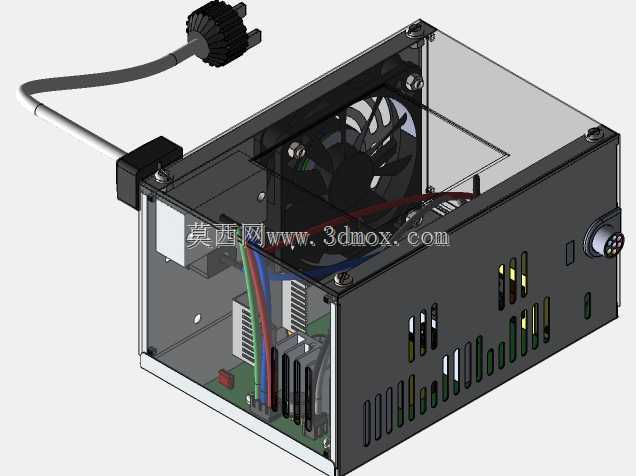

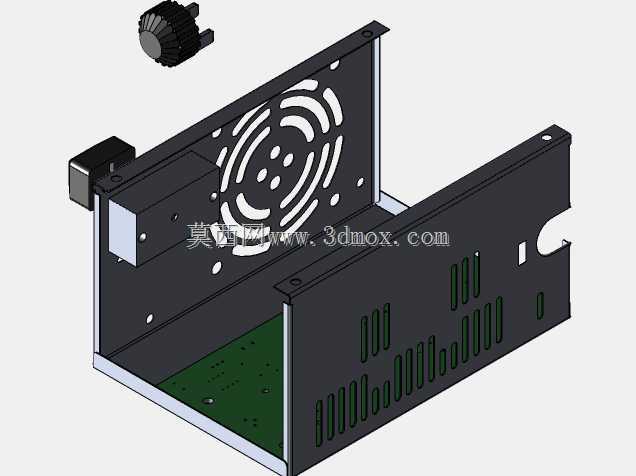

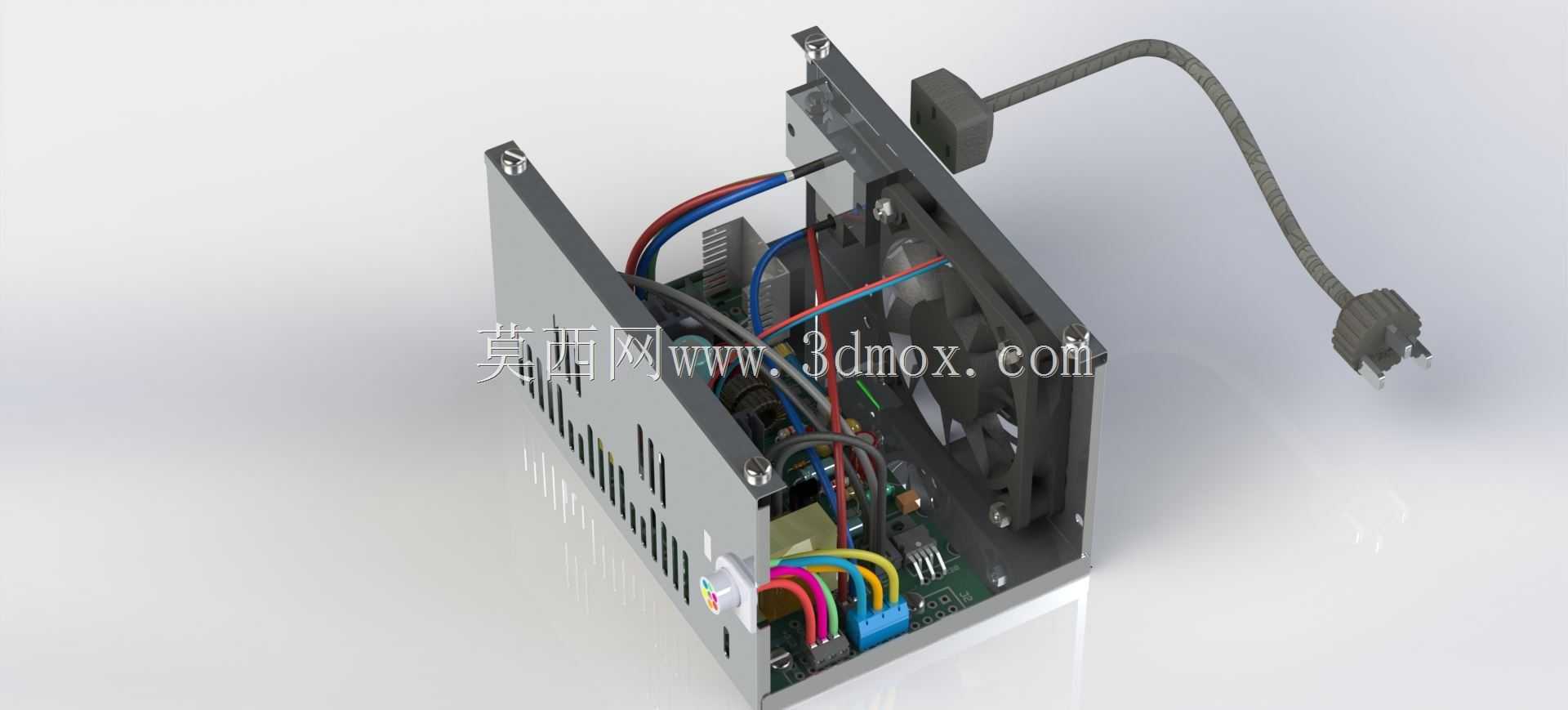

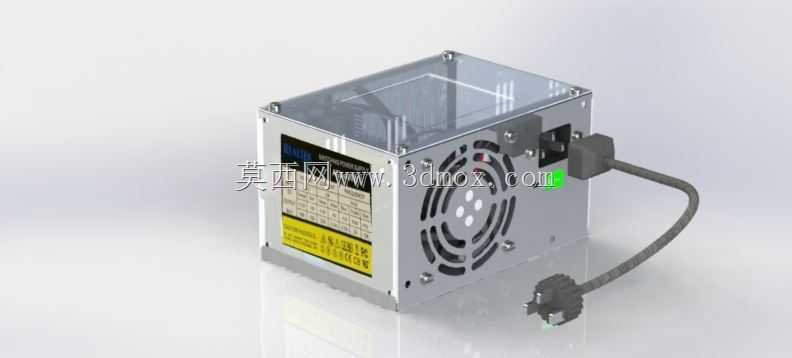

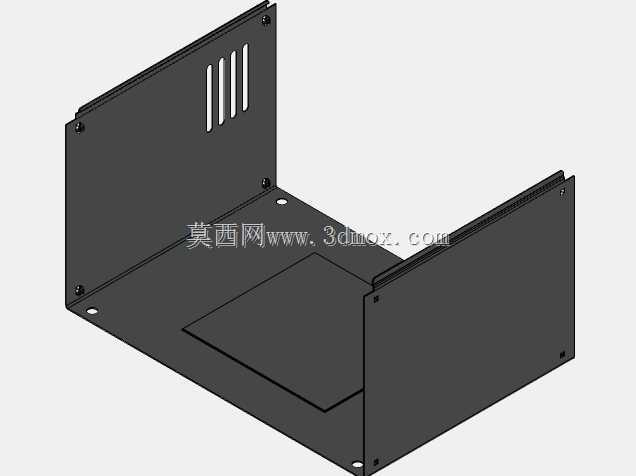

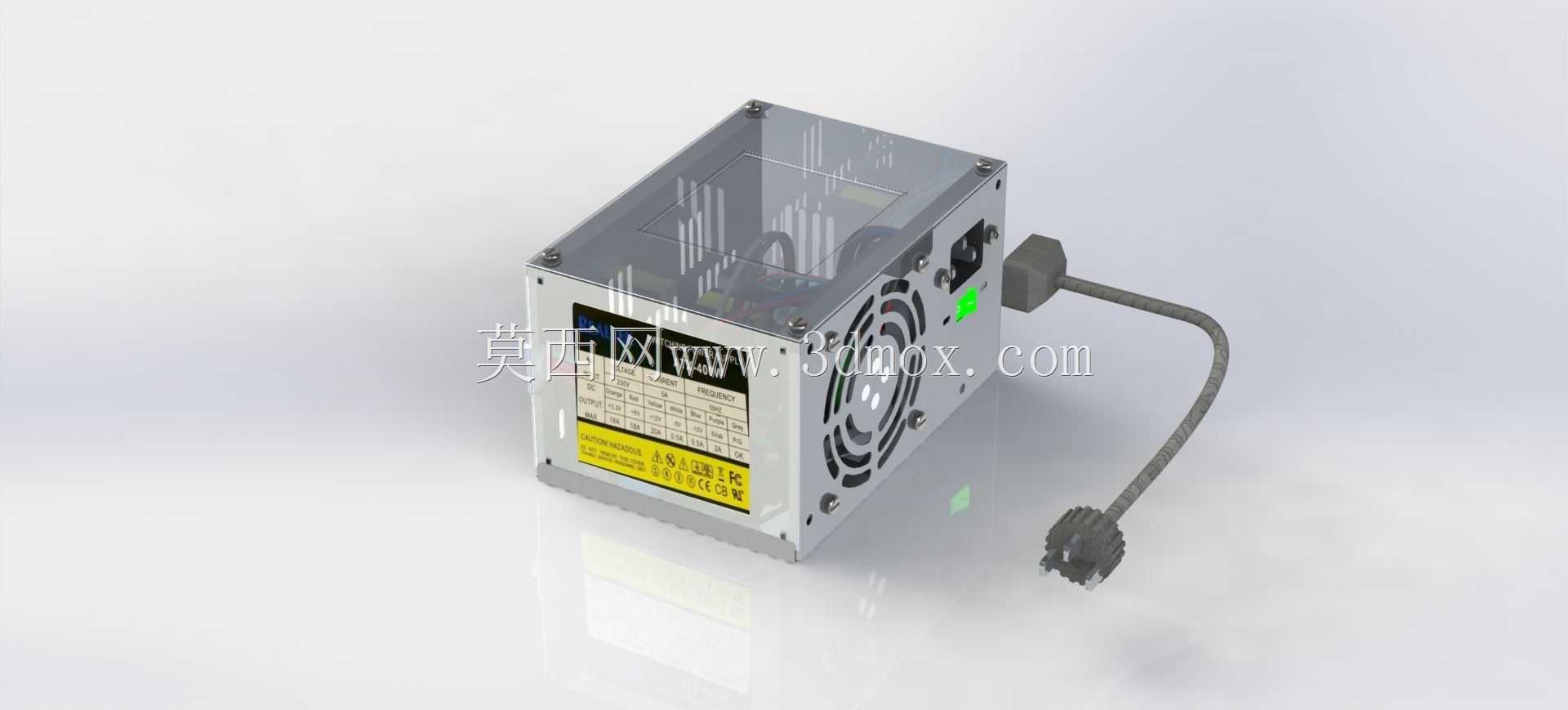

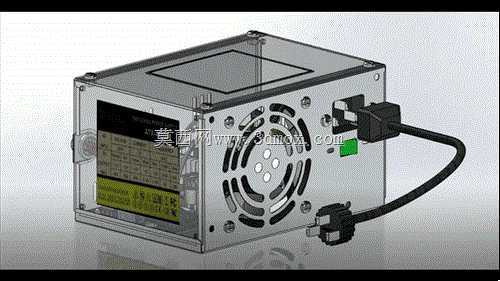

　　该散热风机单元采用钣金折弯成型的方形壳体作为承载主体，顶面加装透明亚克力护罩，既可以直观观察内部风叶运转状态，也能避免异物直接坠入风轮区域引发机械损伤。壳体侧面预留标准交流供电接口，配套带插头的橡胶绝缘线缆，现场接入时无需额外压接端子，可直接完成供电连接，降低装配阶段的接线工作量。风机出风侧采用格栅式防护结构，格栅开孔经过排布优化，在保证有效通风面积的前提下，能够阻挡较大尺寸杂物进入风轮运动区间，同时格栅的加强筋走向与风叶旋转方向匹配，可降低气流穿过格栅时产生的紊流噪音。从安装边界来看，方形壳体四周预留沉头安装孔位，可直接通过螺栓固定在机柜侧板、设备机架或者电气仓壁面上，安装时需要注意壳体后侧预留不小于线缆最小弯曲半径的走线空间，

　　避免线缆被壳体边缘挤压破损。透明护罩与钣金壳体之间采用螺丝紧固，后期维护时可快速拆卸护罩，清理风叶表面积攒的粉尘，维持风机的散热效率。这类风机单元常应用在工业控制柜、小型自动化设备电气仓、激光设备腔体、测试仪器机架内部，针对密闭空间内的PLC、伺服驱动器、电源模块等发热元件进行强制排风，将仓内热空气直接导出至设备外部，避免热量积聚导致电气元件工作温度超出额定范围。设计过程中优先控制壳体的形位公差，保证安装面平面度，避免锁紧安装螺丝时壳体发生变形，剐蹭内部风叶；供电接口处增加压线结构，可固定线缆外皮，防止外力拉扯线缆时内部接线端子松脱。风轮与驱动电机集成在壳体内部，整体重心靠近安装面，设备运行时的振动可通过安装面传递至机架，配合减震垫片使用能够进一步降低共振传递。透明护罩边缘做倒角处理，装配和维护过程中不会划伤操作人员手部，壳体表面做防锈处理，适应车间多粉尘、轻微潮湿的使用环境。
