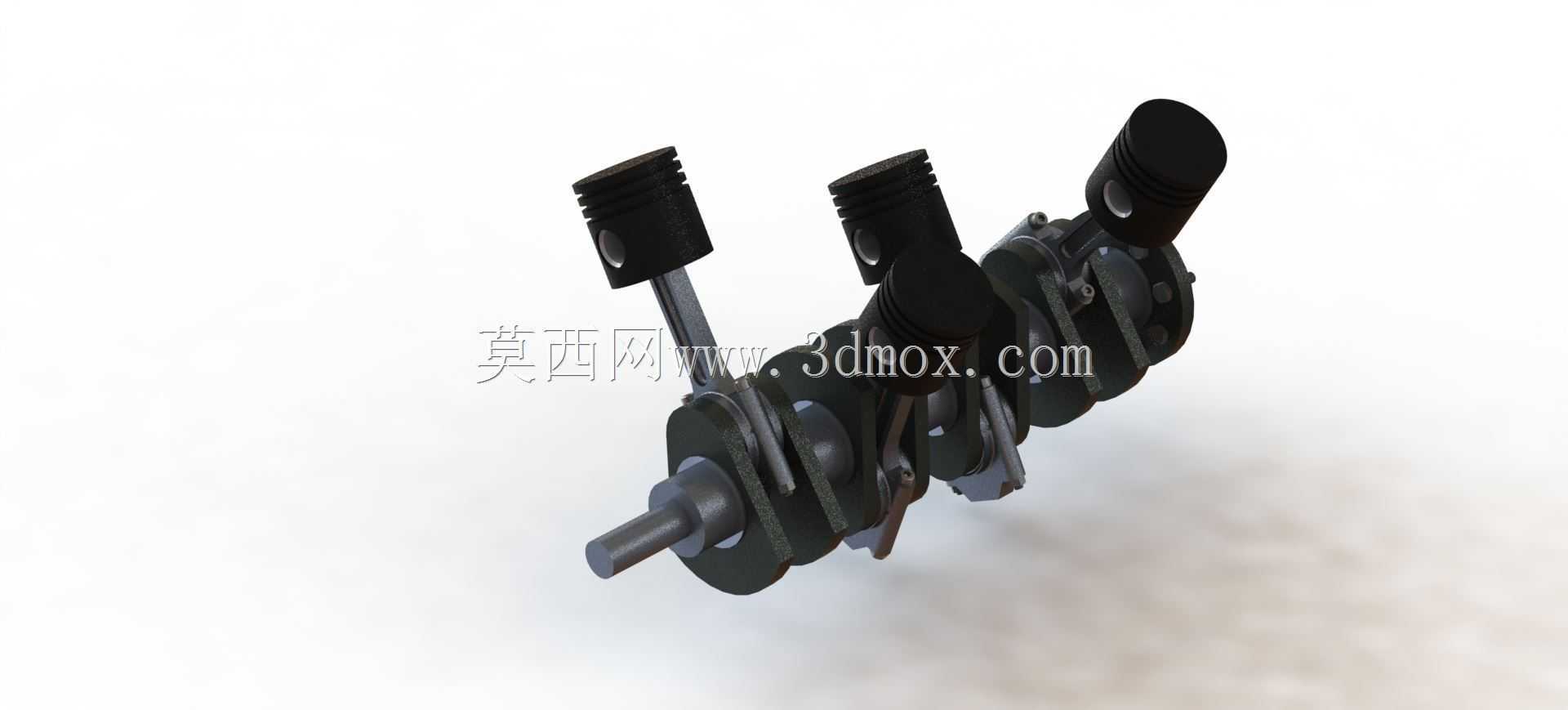

直列四缸发动机曲柄连杆活塞组结构

　　这套曲柄连杆活塞组是直列四缸内燃动力单元的核心运动构件，日常在乘用车动力总成、小型通用发电机组、农用作业机械的动力舱内都能见到这类结构的身影，它承担着把燃烧室燃气爆发产生的直线推力转化为旋转扭矩的核心作用，是整个动力输出链路里最关键的运动转换载体。从实际工况来看，这套组件需要承受燃烧室点火瞬间的高频冲击载荷，还要在数千转的往复运动中保持动平衡精度，设计时首先要匹配对应缸径的燃烧室空间，活塞的顶面造型要和燃烧室的挤气区域轮廓完全契合，保证压缩比处于设计区间内，避免出现燃气泄漏或者压缩比偏差导致的动力不足、爆震等问题。活塞环槽的位置和宽度经过反复校核，气环、油环的安装槽预留了足够的热膨胀余量，避免高负荷工况下活塞受热膨胀出现卡滞、

　　拉缸的故障。活塞销的连接位置做了偏心设计，能在活塞换向时减小敲缸的侧向冲击力，降低整机运行的噪音和机械磨损。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动的质量，减小曲轴运转时的惯性载荷，连杆大头的剖分面采用了斜切口设计，方便在缸体装配时穿过缸径完成安装，轴瓦的安装面预留了合适的过盈量，保证运转时轴瓦不会出现跟转、移位的问题，润滑油道的开孔位置对准曲轴主轴颈的油孔，能在压力润滑的工况下给连杆轴颈持续供给润滑油，形成稳定的油膜降低摩擦损耗。曲轴部分采用了全支撑设计，每个曲柄臂之间都设置了主轴颈支撑，提升曲轴整体的刚性，减小高转速下的弯曲变形，曲柄臂上集成了平衡重块，平衡重的重心位置和质量经过精确计算，

　　能抵消活塞连杆组往复运动产生的一阶、二阶惯性力，让整机运转的振动控制在合理区间。曲轴的前端预留了正时齿轮、皮带轮的安装键槽和定位轴肩，后端设置了飞轮连接的法兰面，安装时需要保证轴向间隙在设计公差范围内，既不能因为间隙过小出现热态下的轴向卡滞，也不能因为间隙过大产生轴向窜动影响动力输出的平稳性。从安装边界来看，整套组件装入缸体时，活塞的开口间隙、连杆螺栓的拧紧力矩、曲轴的轴向窜动量都有严格的公差要求，活塞装入缸套前需要用专用工具收缩活塞环，避免环口受力不均出现折断，连杆螺栓需要按照规定的力矩和角度分多次拧紧，保证预紧力一致，避免运转中出现螺栓断裂的严重故障。曲轴的主轴瓦需要和缸体主轴承孔选配，保证轴瓦的配合间隙处于合理范围，

　　间隙过大会导致机油压力不足，间隙过小则会出现烧瓦抱轴的故障。在实际的结构设计过程中，这类组件的建模需要先确定整机的缸径、行程、压缩比等核心参数，再根据动力输出的目标功率、扭矩反推活塞、连杆、曲轴的受力载荷，确定各个部件的材料选型和结构尺寸，比如高负荷的动力版本会采用锻造钢制曲轴和连杆，普通民用版本则可以采用球墨铸铁曲轴来平衡成本和强度。建模时需要特别注意各个运动部件之间的运动干涉检查，要模拟活塞从上止点到下止点的全行程运动，检查连杆和缸体下沿、曲轴平衡重和缸体内部、活塞和气门的运动间隙，避免实际装配后出现运动干涉打坏部件的问题。另外，活塞的冷却喷油嘴位置、曲轴的润滑油道走向都需要在建模时同步考虑，保证润滑油能精准到达各个摩擦副表面，带走摩擦产生的热量和金属磨屑，延长组件的使用寿命。这类结构的三维模型在做动力总成开发时，可以直接用来做运动仿真分析，模拟不同转速下的惯性力载荷、曲轴的扭振特性，提前发现结构设计中的薄弱点，优化平衡重的质量分布和连杆的结构强度，减少后续物理样机的试验次数，缩短开发周期。在做维修教学或者职业技能培训时，这类模型也能直观展示曲柄连杆机构的运动原理，帮助学员理解四冲程发动机的动力传递过程，掌握各个部件的装配关系和公差要求。
