坯料冲压成型工装夹具结构设计

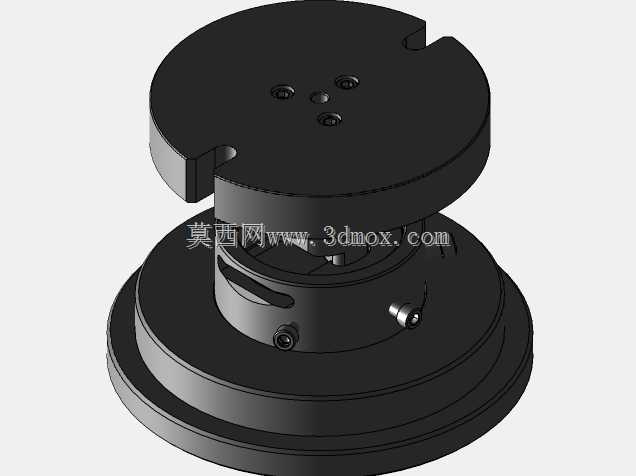

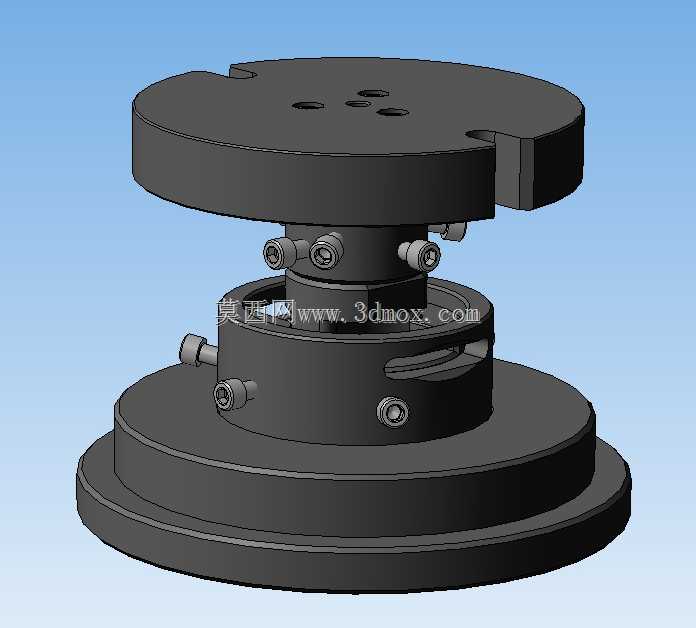

这套工装结构主要面向中小规格金属坯料的冲压工序配套使用，常见于五金冲压车间的单工位压力机配套工位，承担坯料冲压前的定位、装夹以及冲压过程中的承载导向作用，适配圆形、类圆形片状金属坯料的冲裁、浅拉伸工序，可直接安装在常规开式压力机的工作台面与滑块之间，无需对原有设备进行大规模改造。从结构布局来看，整套装置采用上下分体式同轴设计，底部为三层阶梯式圆形基座，最下层基座直径最大，作为整个工装的安装承载面，表面预留的安装孔位可适配不同T型槽间距的压力机工作台，安装时通过T型螺栓直接锁紧固定，基座的阶梯结构一方面提升了整体刚性，减少冲压过程中的共振偏移，另一方面也为中层的调节机构预留了安装空间。中层为高度调节与周向定位组件，周向均匀布置的锁紧螺钉可实现上部装夹台面的高度微调，适配不同厚度规格的坯料冲压行程需求，侧面开设的长槽结构可配合限位销实现周向角度的快速调整与锁止，避免冲压过程中上部结构出现周向转动，保证上下模的同轴度精度。上部为坯料承载转盘，台面开设的多个定位销孔可根据坯料外形更换不同的定位销组件，台面边缘的缺口结构用于坯料的快速取放，减少上下料的辅助时间，转盘与中层结构之间采用小间隙配合，保证转动顺畅的同时控制径向跳动量在冲压工艺允许的范围内。设计过程中优先考虑了冲压工况下的受力特性，所有承载部件均采用调质钢材加工，配合面的粗糙度控制在Ra1.6以下，减少长期往复载荷下的磨损量，各锁紧螺钉的布置位置经过受力校核，保证装夹锁紧后不会出现应力集中导致的结构变形。实际使用时，可根据冲压工序的需求调整上部转盘的高度与周向角度，更换对应规格的定位销即可快速切换不同规格坯料的生产，无需整体更换工装，大幅缩短了换型调试的时间，适配多品种小批量的冲压生产场景。整套结构的安装边界以底部基座最大外径为限，上部转盘的外径小于底部基座，保证冲压过程中载荷始终垂直传递到压力机工作台中心，避免偏载导致的设备精度损失，各活动部件之间预留的润滑通道可方便日常维护时加注润滑脂，延长工装的整体使用寿命。
