轴套类零件手动夹紧钻孔工装夹具

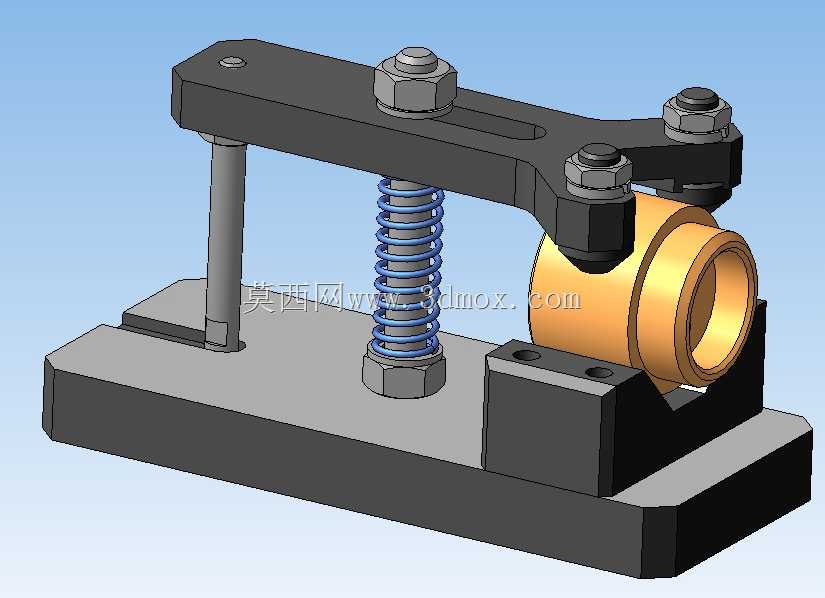

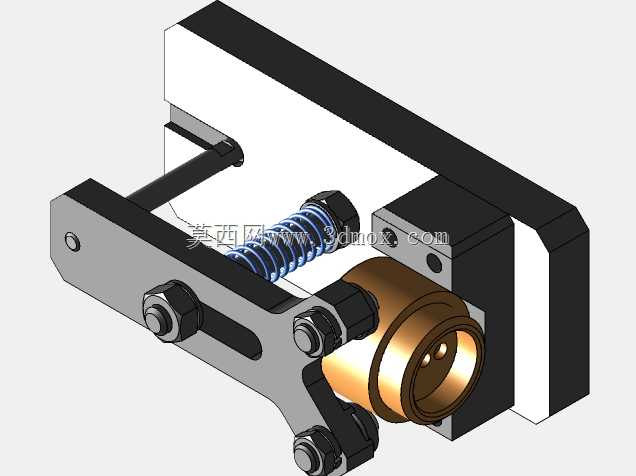

这套夹紧工装主要面向小型回转类套状零件的机加工工序定位使用，常见于普通钻床、台式钻床的小批量零件加工场景，用来替代通用台虎钳装夹，解决薄壁套类零件装夹易变形、钻孔位置度难保证的问题。从结构布局来看，整套工装以矩形铸铁底座作为安装基准，底座上集成了V型定位块、支撑立柱、压板压紧组件三个核心功能模块，V型块直接通过内六角螺钉固定在底座上平面，定位面做了淬硬处理，避免长期装夹零件造成定位面磨损影响精度，V型块的开口角度采用90度设计，可适配一定直径范围内的圆柱类零件，无需频繁更换定位元件。支撑立柱采用过盈配合压入底座的定位孔中，顶端做了螺纹段用来安装锁紧螺母，给压板提供一端的支撑支点，压板另一端的压紧点对应被加工零件的上端面，压紧点位置做了圆弧避让，避免压伤零件已加工的外圆表面。中间的弹簧组件套在调节螺柱上，螺柱下端通过螺纹固定在底座上，弹簧上端顶在压板下平面，下端抵在调节螺母上，这套结构的作用是在松开锁紧螺母时，自动将压板顶起，方便操作人员快速取放零件，不需要手动抬起压板，能有效缩短单件装夹的辅助时间。压板上对应调节螺柱的位置开了长条形腰型槽，可根据被加工零件的直径大小调整压板的横向位置，适配不同直径规格的零件装夹，腰型槽的长度覆盖了常见小型轴套的直径范围，调整时只需松开顶部的两个锁紧螺母，滑动压板到合适位置再锁紧即可，不需要拆卸整套组件。整套工装的安装边界以底座的外形尺寸为基准，底座上开了两个U型安装槽，可通过T型螺栓直接固定在钻床工作台的T型槽上，安装时不需要额外制作转接板，底座的底面做了精磨处理，平面度控制在0.02mm以内，保证安装后整套工装的定位面与钻床主轴垂直。在实际使用中，零件放置到V型块上后，V型面会自动对零件的外圆进行对中定位，保证零件的轴线与钻套（图中未展示钻套组件，可根据加工需求在压板对应位置加装）的轴线重合，钻孔时不会出现孔位偏斜的问题，压板的压紧力通过顶部的螺母调节，可根据零件的壁厚调整锁紧力矩，避免薄壁零件被压变形。相比通用装夹工具，这套专用工装的装夹效率提升明显，定位重复精度可控制在0.05mm以内，适合小批量多批次的轴套类零件钻孔、铰孔工序使用，结构上没有复杂的传动元件，维护成本极低，日常使用只需要定期在立柱、螺柱的螺纹位置涂抹少量润滑脂，避免铁屑进入螺纹造成卡滞即可。
