数控车床四轴五工位回转尾座机构

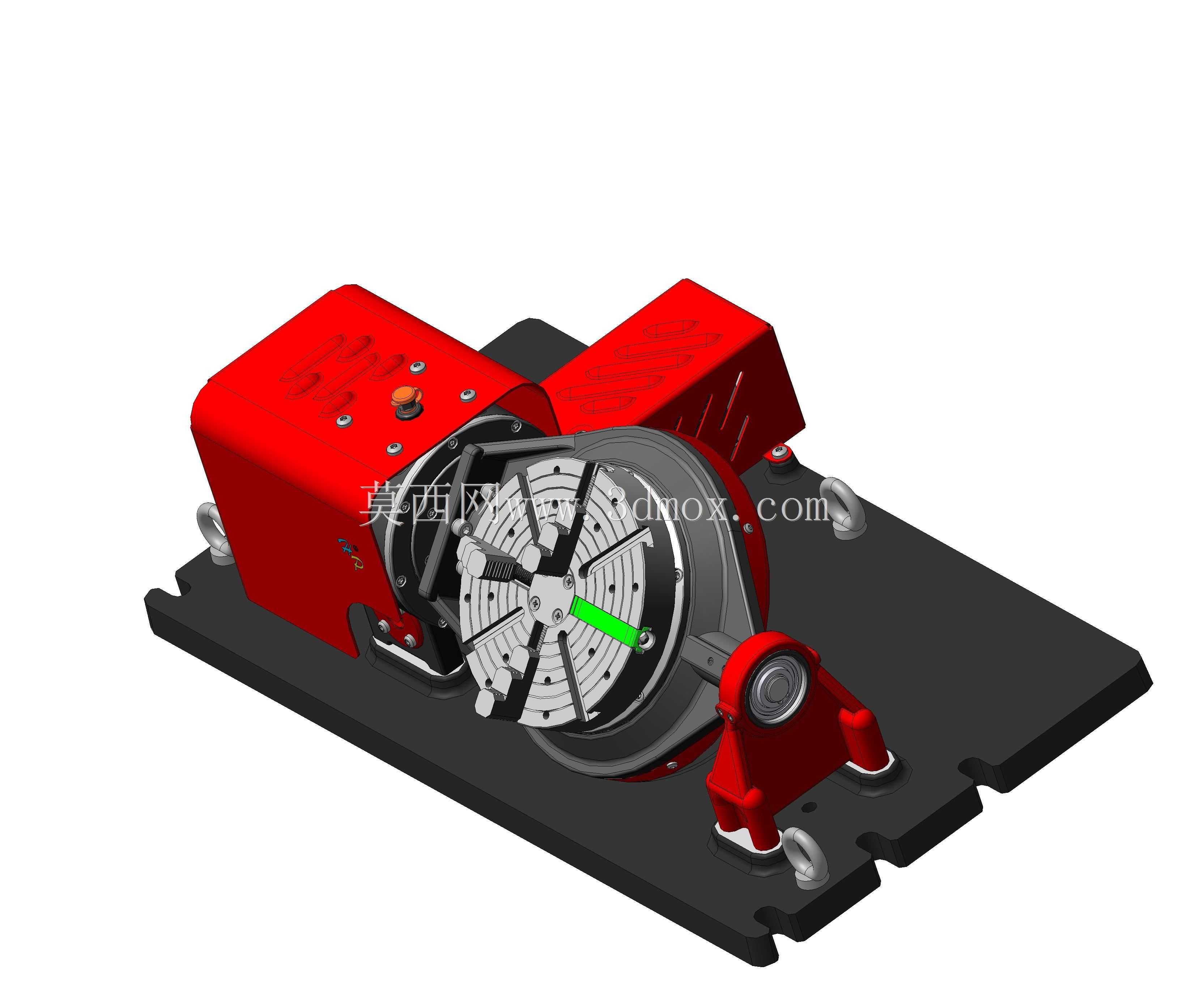

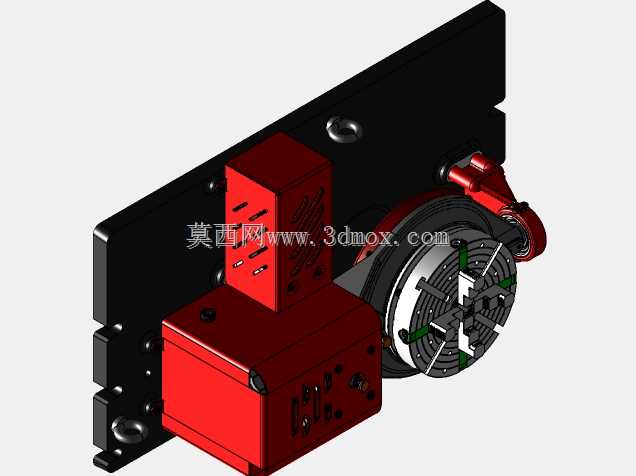

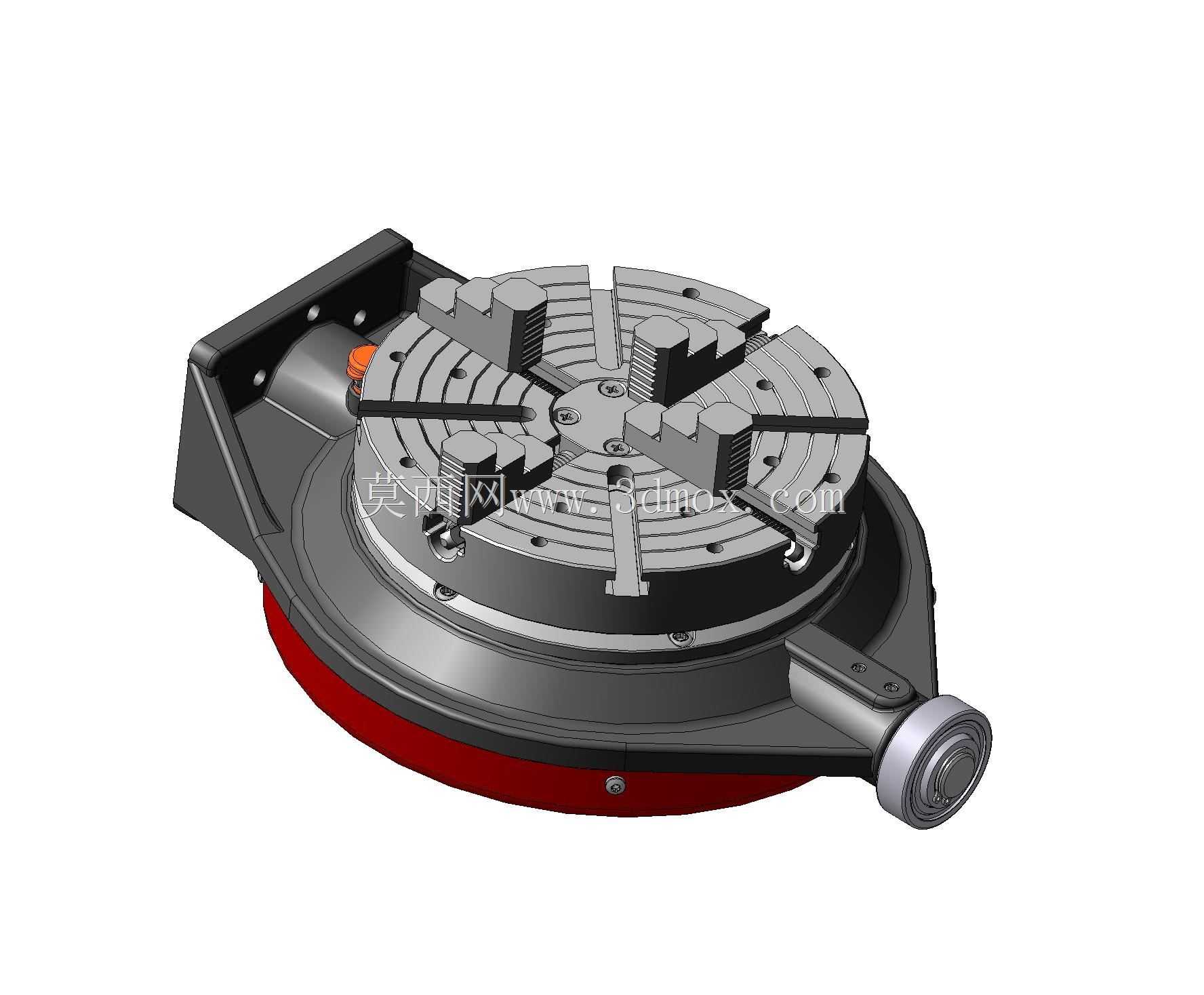

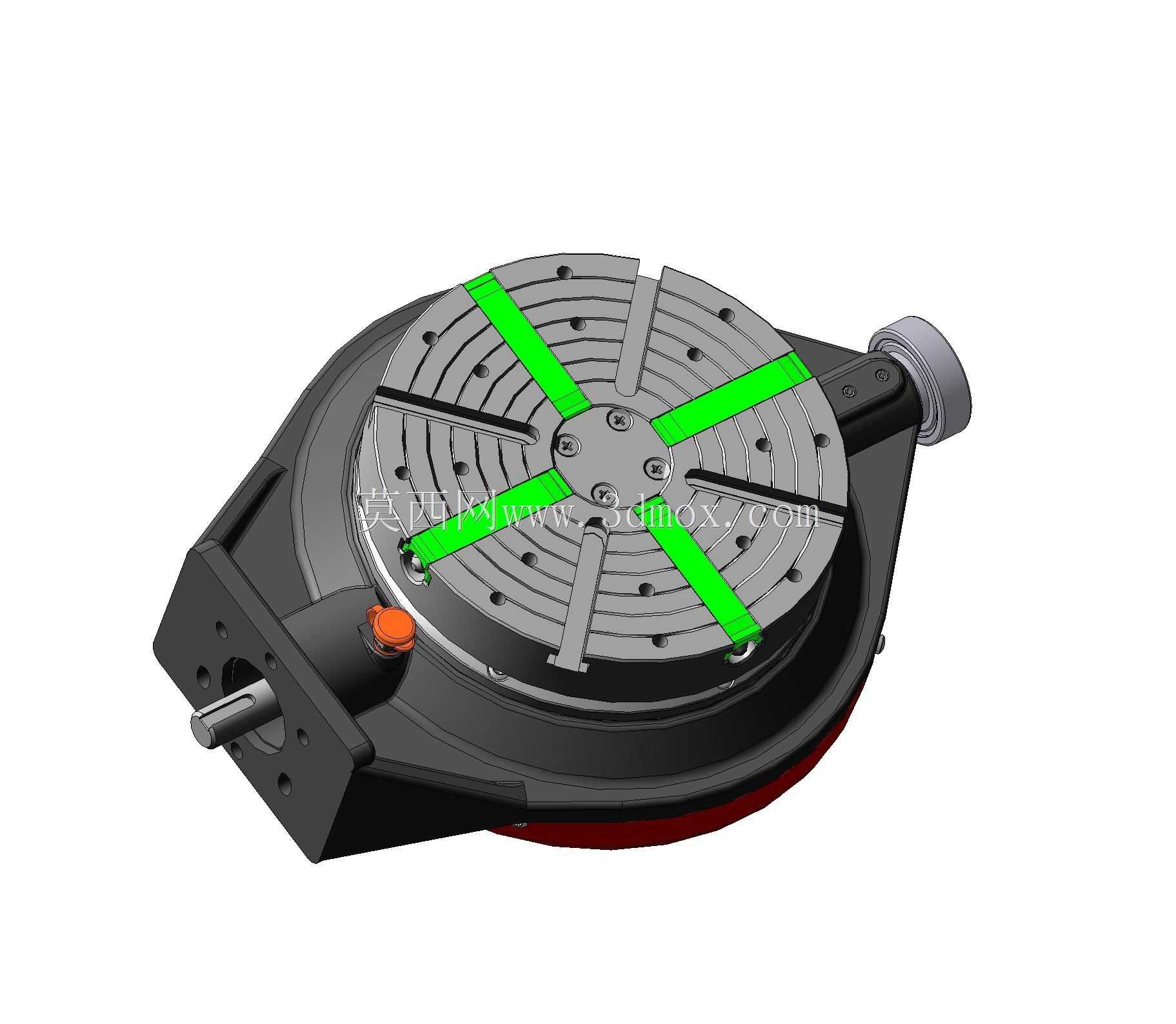

这款回转尾座机构主要适配中小型数控车床的四轴加工场景，日常生产中多用于轴类、盘类异形零件的多面连续加工工序，能在一次装夹定位后完成工件多个角度的铣削、钻孔、攻丝作业，大幅减少重复装夹带来的定位误差，在小批量精密零件加工、五金汽配零件量产场景中应用十分广泛。从结构设计来看，整套机构采用分体式动力与夹持布局，左侧红色箱体为动力传动舱，内部集成蜗轮蜗杆减速结构，可实现大扭矩输出同时保证回转分度精度，避免加工过程中出现颤振偏移；中间的卡盘夹持端采用可调式三爪结构，搭配带刻度的分度盘，操作人员可根据工件直径快速调整夹持范围，卡盘上的绿色标识条为零点定位标记，方便初始装夹时快速找正基准。右侧的支撑座采用铰接式可调结构，可根据工件长度调整顶紧行程，底部黑色安装底板预留了多组T型槽安装位，能直接适配市面上主流数控车床的工作台安装孔距，安装时不需要额外改制工作台面，降低现场适配改造成本。设计过程中充分考虑了加工工况的受力特性，夹持端的轴承组采用背对背安装方式，可同时承受径向切削力与轴向顶紧力，长时间重切削工况下也能保持回转精度稳定；动力舱外侧预留了散热槽，连续长时间运转时可及时排出传动副产生的热量，避免热胀冷缩导致分度精度漂移。整套机构的安装边界控制较为紧凑，横向安装尺寸适配常规650型加工中心、46型数控车床的工作台行程，不会占用过多X轴、Z轴的有效加工行程，安装后可保留机床原有的全行程加工能力。日常使用中，该机构可配合机床的数控系统实现自动分度回转，也可切换手动分度模式完成小批量修配作业，夹持范围覆盖直径10mm到200mm的常规轴类、盘类零件，顶紧行程可在0到150mm范围内无级调整，能满足绝大多数常规多面加工零件的装夹需求。结构上所有润滑点都预留了外置注油孔，日常维护时不需要拆解外壳即可完成传动副的润滑保养，降低设备运维的时间成本。
