可拆卸式电子实验原型板结构设计

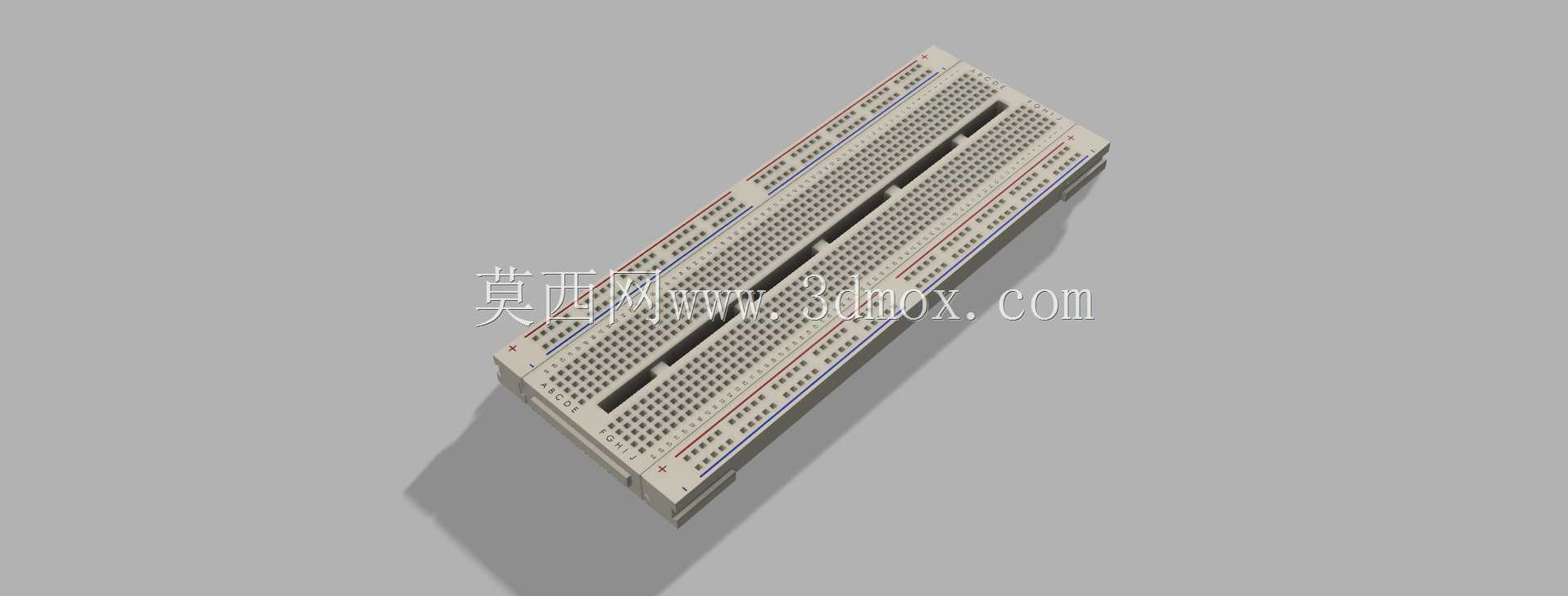

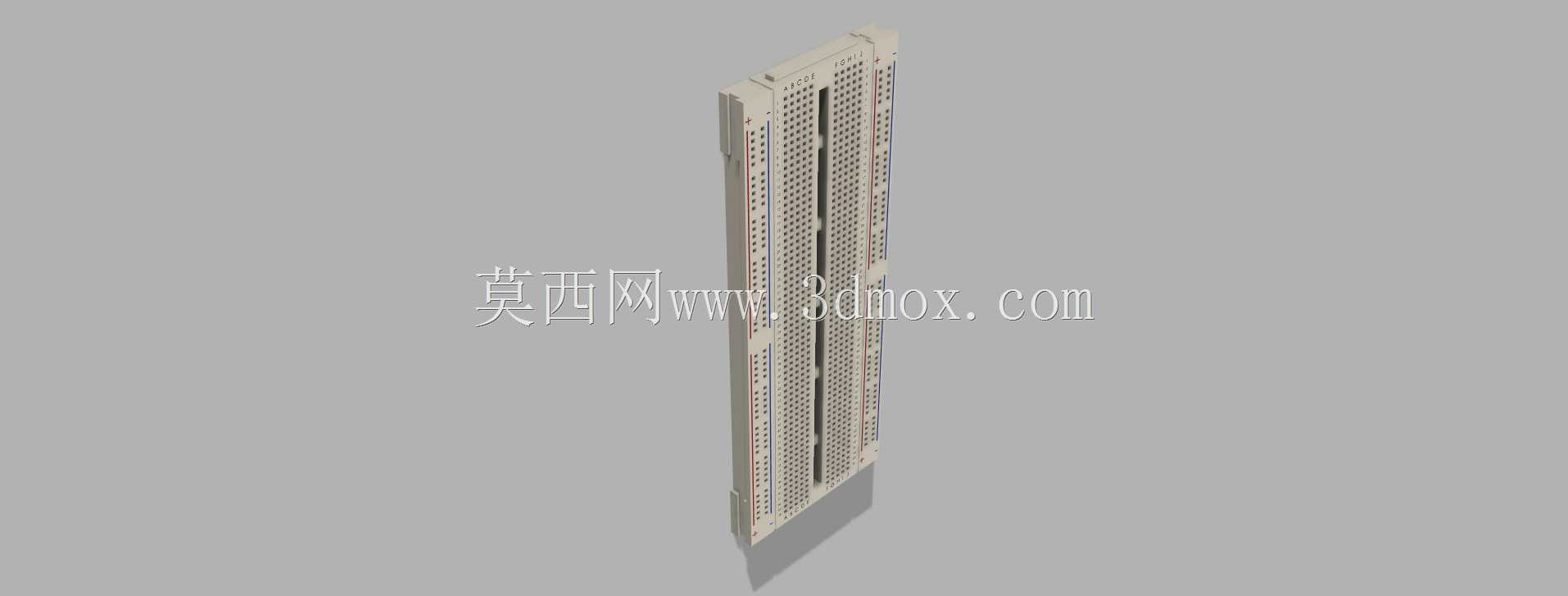

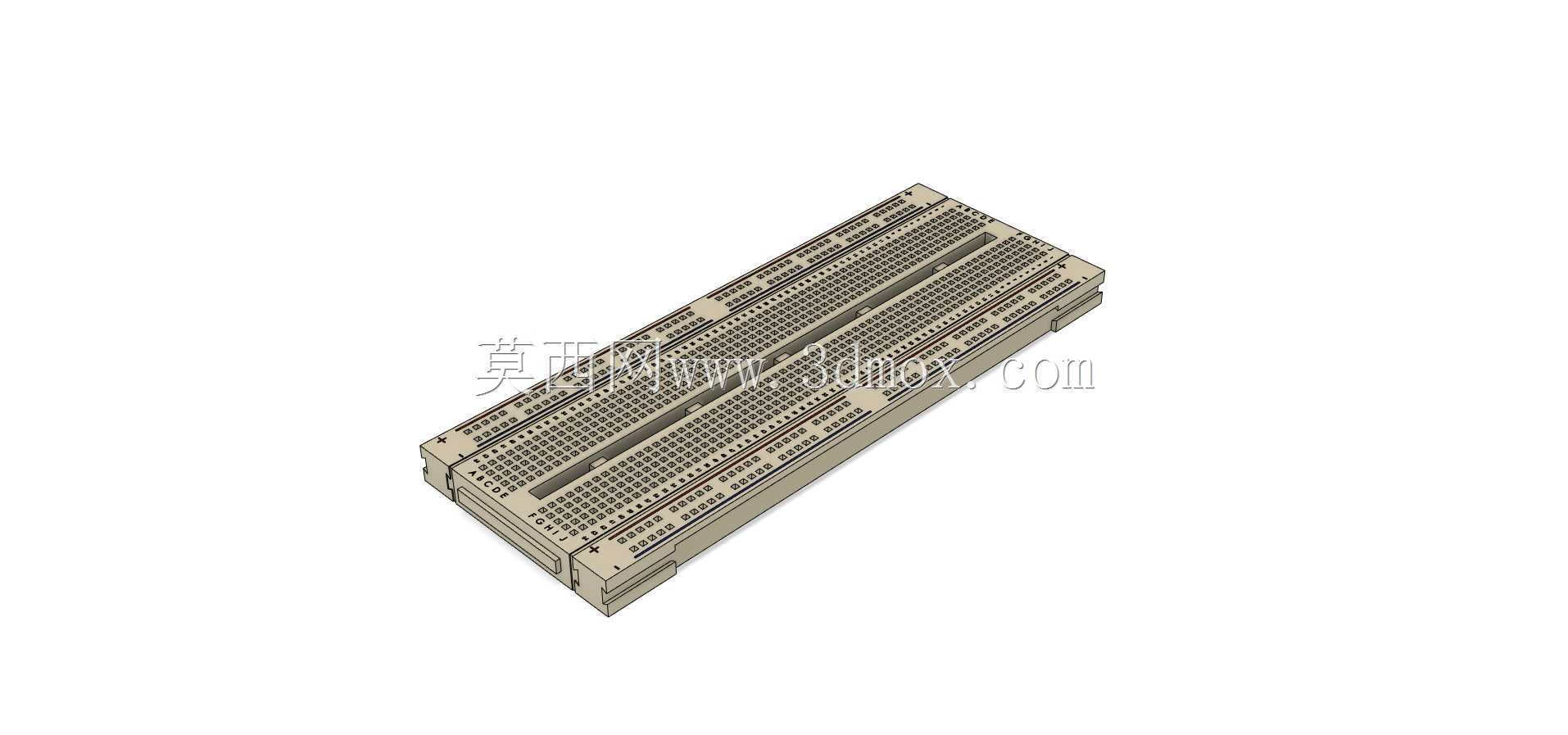

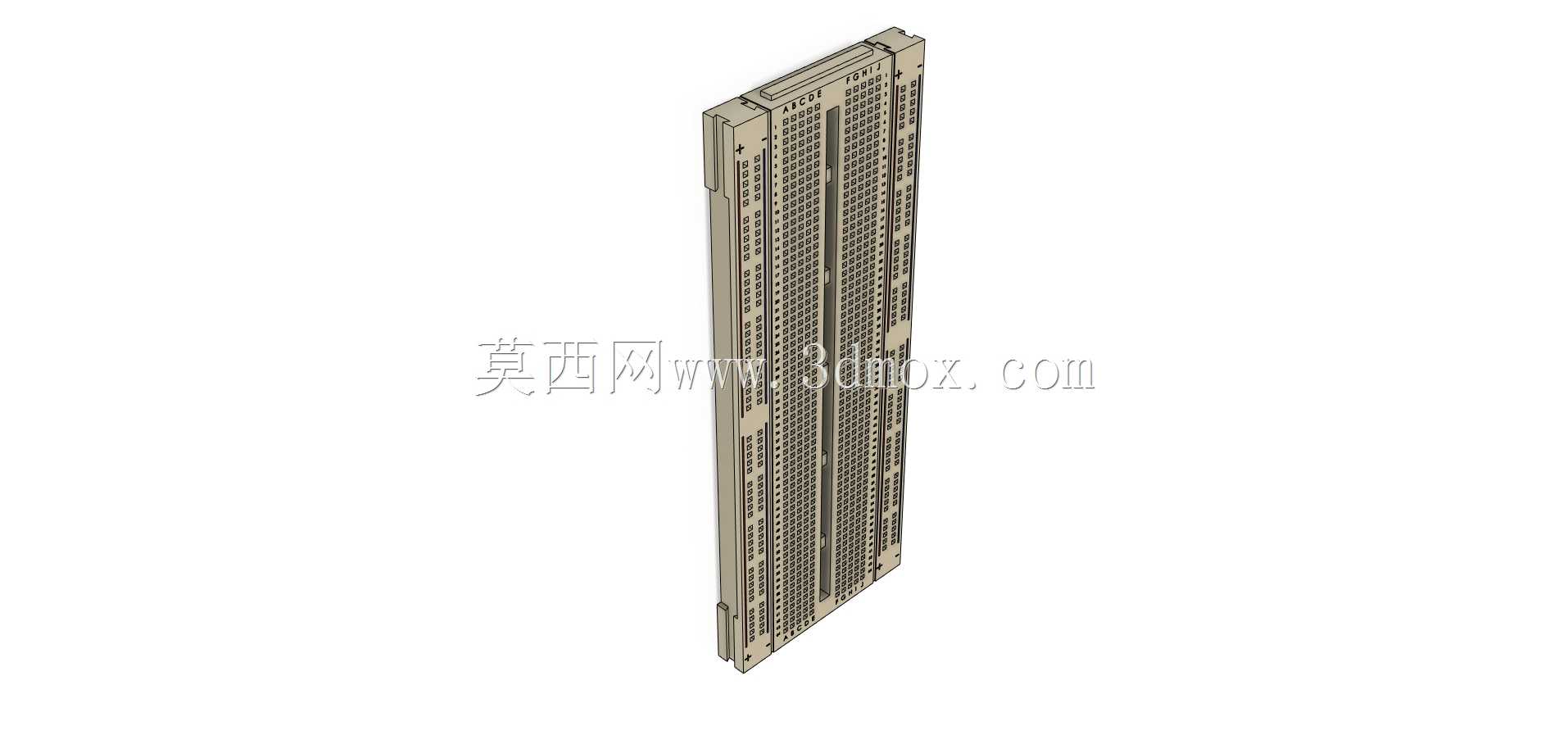

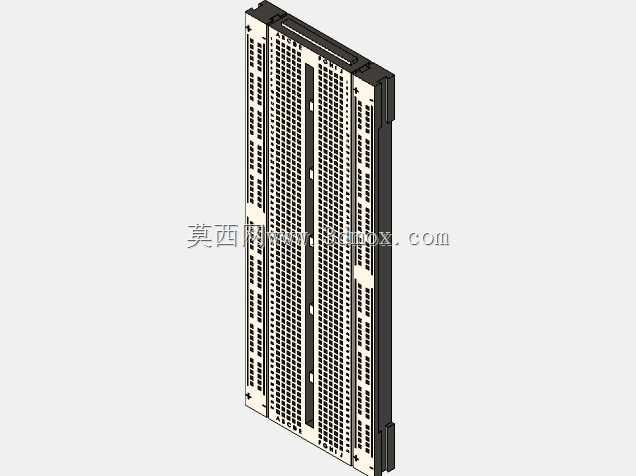

这款可拆卸原型板主要面向电子电路实验、课程实训、初期电路验证场景使用，区别于传统一体式面包板，其拆分式结构可根据实验电路的规模灵活拼接组合，适配不同复杂度的搭试需求，避免小电路用大板造成的插孔冗余、走线混乱问题，也能解决大电路单块板插孔不足的拼接痛点。从结构设计来看，板体采用长条形立式布局，主体插孔区域做了规整的矩阵式排布，每列插孔内部做连通导电设计，相邻列之间保持标准绝缘间距，适配常规直插电子元件的引脚尺寸，不管是电阻、电容、二极管等分立元件，还是DIP封装的集成芯片，都能直接插入完成电气连接，无需焊接，可反复插拔使用。板体侧边设置了拼接卡扣结构，多块板拼接时可通过侧边的凹凸卡扣完成快速对位固定，拼接后板体表面保持齐平，插孔行列对齐无错位，不会出现拼接处元件插接受阻的问题，拆分时只需轻推卡扣即可分离，无需借助额外工具。板体边缘做了加厚边框设计，既提升了整体结构强度，避免反复插拔造成板体变形，也预留了安装固定孔位，可根据使用需求将单块或拼接后的板体固定在实验台架、设备外壳内部，作为临时电路验证或者小批量试制阶段的电路承载载体。从安装边界来看，单块板的厚度控制在常规面包板的标准尺寸范围内，拼接后整体宽度可根据拼接数量灵活调整，板体背面做了平整处理，不管是平放桌面使用，还是垂直安装在实训台架上，都能保持稳定，不会出现背面凸起导致放置不平的问题。插孔区域的导电接触片采用弹性设计，元件引脚插入后能保持足够的接触压力，避免实验过程中出现接触不良导致的电路故障，同时接触片做了防氧化处理，长期反复插拔也能保持稳定的导电性能。可拆卸的结构设计也方便对板体进行清洁维护，当插孔进入灰尘、焊锡残渣等杂物时，可拆分板体对内部导电槽进行清理，延长整体使用寿命，相比一体式面包板损坏即整体报废的情况，可拆卸结构可单独更换损坏的单块板体，降低实训场景的使用成本。在实际教学场景中，这种可拆卸原型板可根据不同实验项目的电路规模灵活配置，简单的三极管放大电路用单块板即可完成搭试，复杂的单片机最小系统、多模块组合电路则可拼接多块板扩展插孔数量，满足不同阶段的实验教学需求。
