雷莱斯贝特姆八通道继电器模组

　　这款八通道继电器模组是工业电控回路里常用的通断执行部件，日常在自动化产线的信号转接、小型负载驱动场景里出镜率很高，不管是单机设备的逻辑输出扩展，还是试验台架的多回路通断控制，都能看到这类模组的应用。从实际使用场景来看，这类模组常被安装在设备侧的电控箱内，承接PLC输出的弱信号，通过内部触点的吸合释放来驱动电磁阀、指示灯、小型接触器这类负载，解决主控IO口带载能力不足的问题，同时也能实现强弱电回路的物理隔离，避免负载侧的浪涌冲击损坏主控单元。

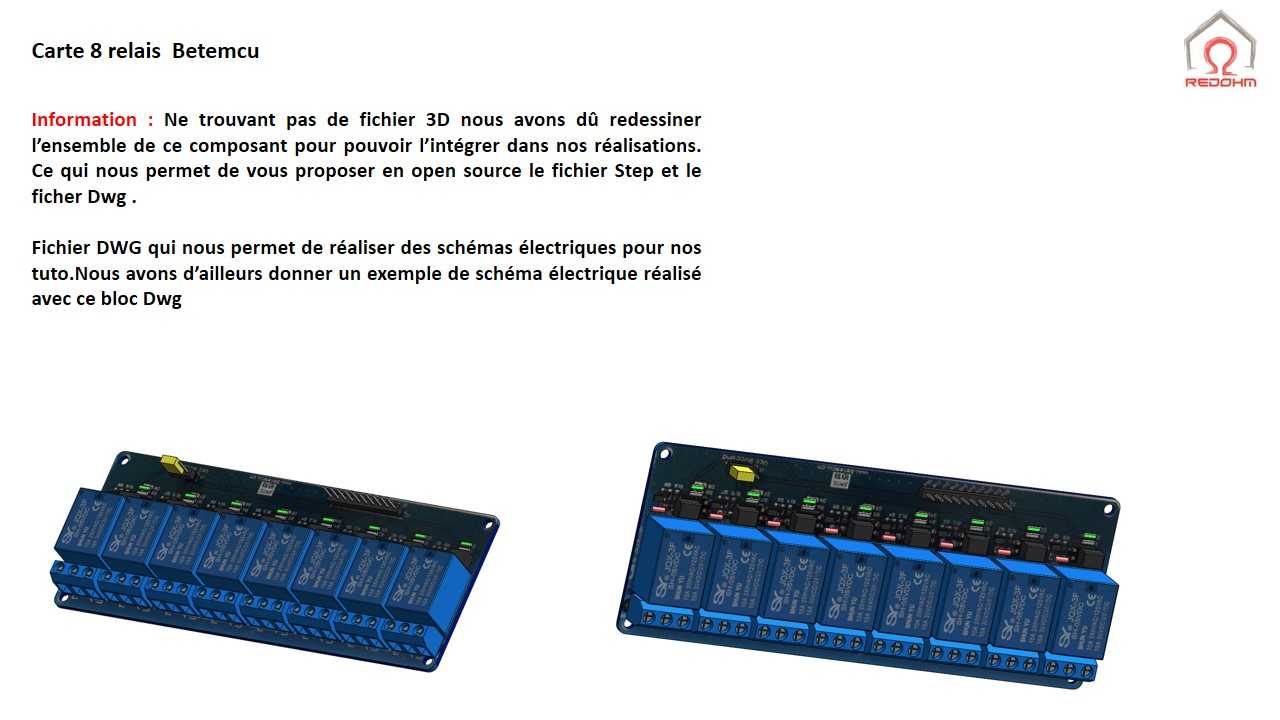

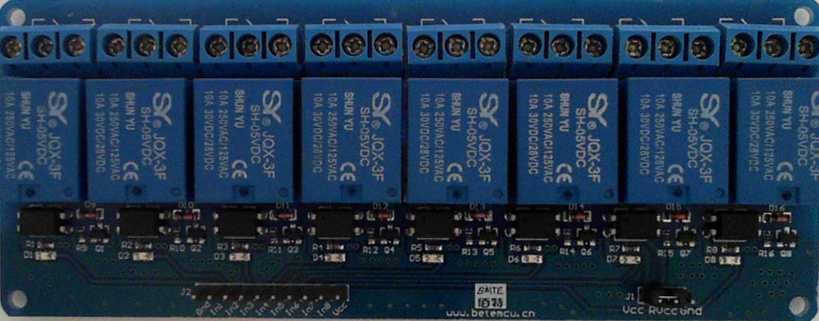

　　从结构设计来看，模组采用PCB板载集成的布局，八个继电器沿板长方向等距排布，每个通道对应独立的接线端子，输入侧预留了信号接线位，输出侧区分常开、常闭触点接口，现场接线时不需要额外转接，直接对应端子标识压接导线即可。板载的状态指示灯对应每个通道的吸合状态，调试时不用万用表测量，直接观察灯的亮灭就能判断通道是否正常触发，大幅降低现场排查故障的时间成本。模组两侧预留了标准安装孔位，既可以通过螺丝直接固定在电控箱的安装板上，也能适配标准DIN导轨的安装卡扣，适配不同电控柜的内部安装布局，不需要额外定制安装支架。

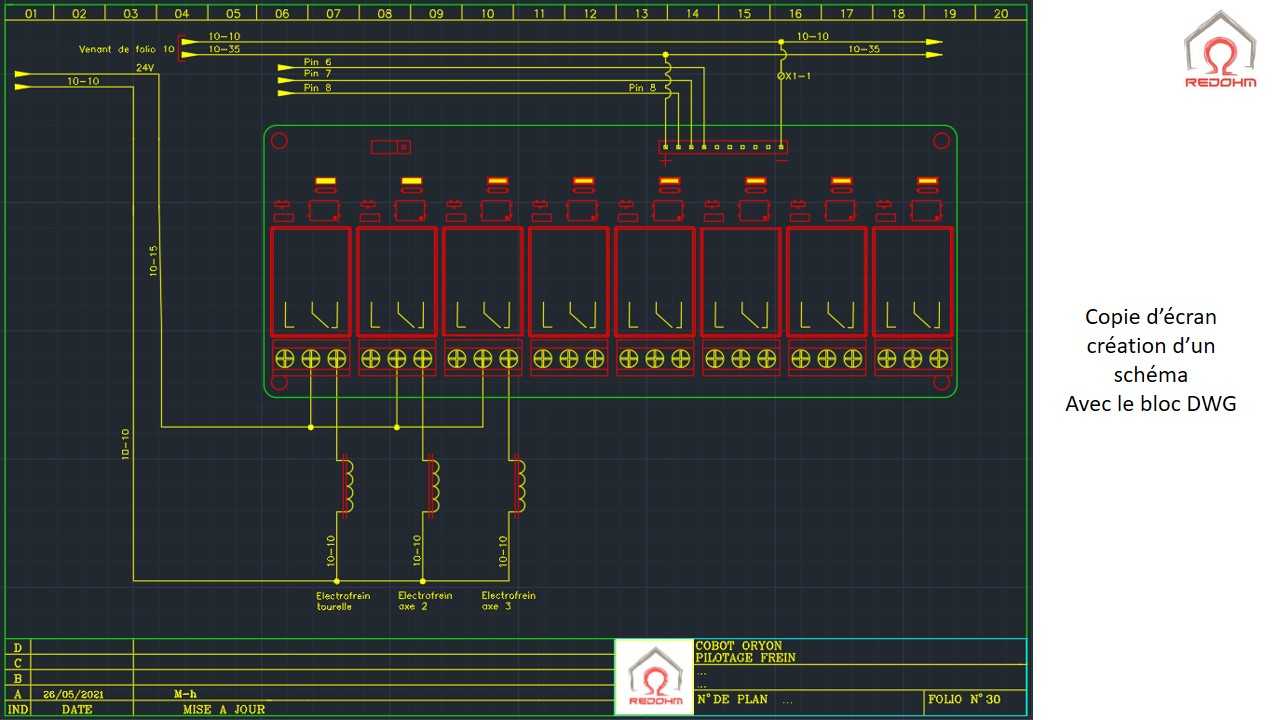

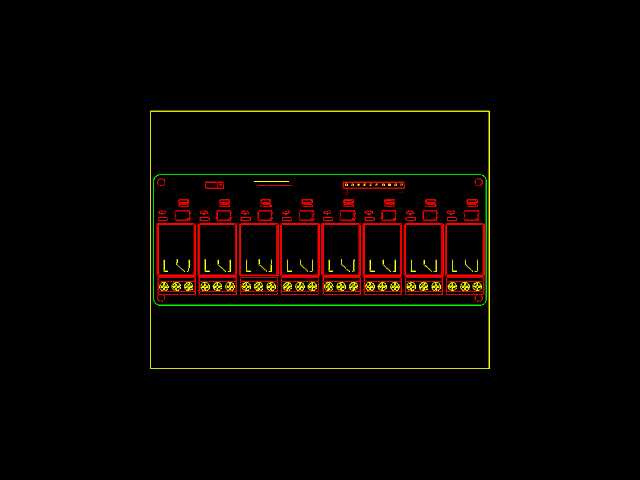

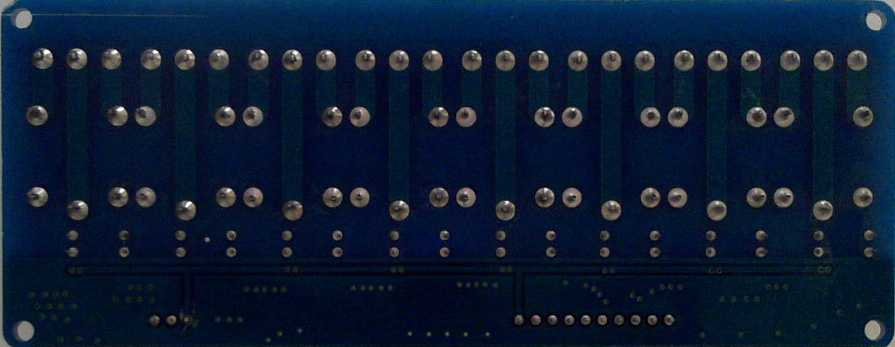

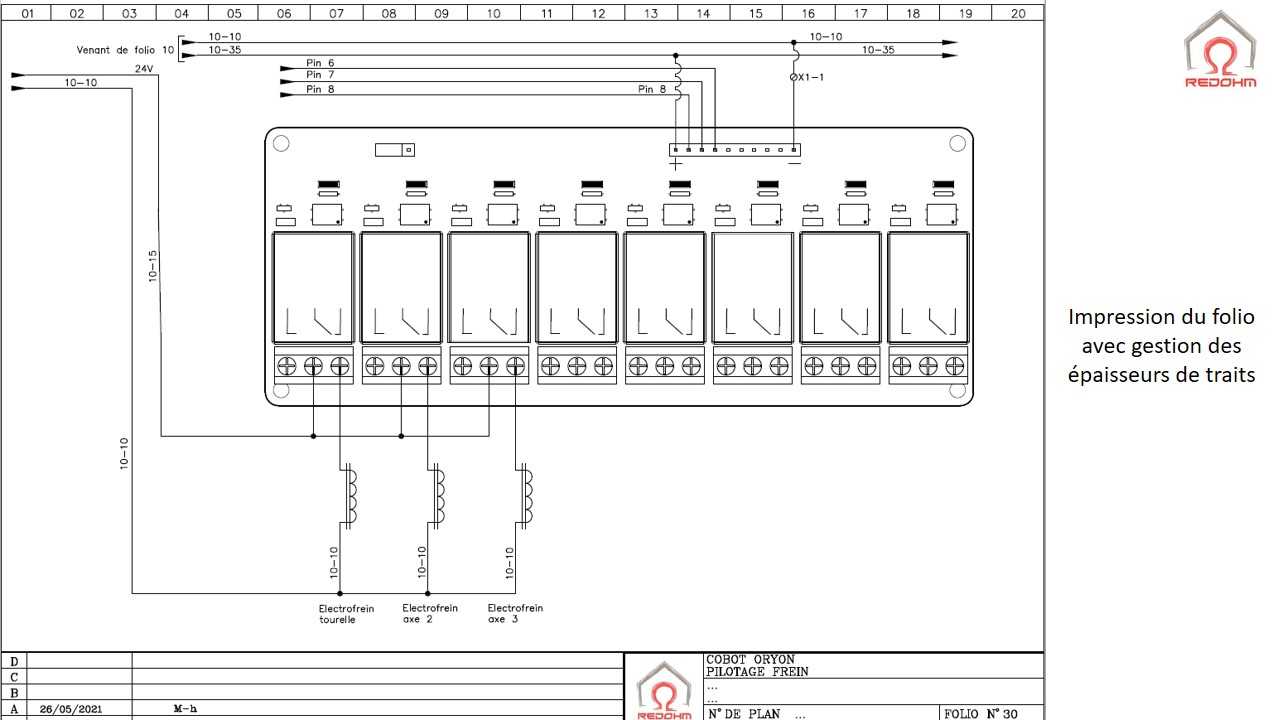

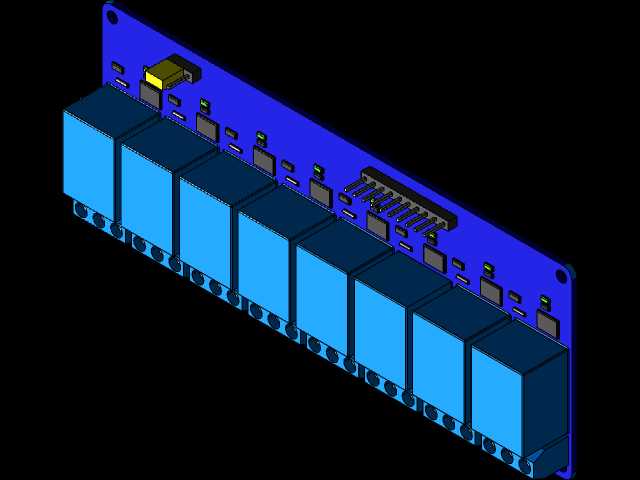

　　设计这类模组的三维模型时，首先要确认每个继电器本体的外形公差，尤其是接线端子的伸出高度、引脚与PCB的焊接位置，避免建模时出现端子与周边元件干涉的问题。其次要准确还原PCB板的整体轮廓，包括板边的安装孔中心距、板厚尺寸，确保模型导入整机装配时，安装孔位能和电控箱安装板的预留孔完全对齐，不会出现装配错位。还要注意继电器顶部的手动测试拨杆的活动空间，建模时要预留出拨杆拨动的行程余量，避免装配后拨杆被周边线槽或者其他元件挡住，无法手动测试触点通断。

　　从安装边界来看，这类八通道模组的整体宽度要适配标准电控箱的元件排布间距，接线端子的下方要预留足够的导线弯曲半径，避免导线压接后过度弯折导致芯线断裂；模组上方要留出至少10mm的散热空间，因为多通道同时吸合时继电器线圈会产生一定热量，预留空间能保证空气流通，避免热量堆积加速线圈老化。输入侧的信号接线和输出侧的强电接线要在模型上体现出分区布局，实际布线时可以沿不同方向走线，减少强弱电之间的信号干扰。每个通道的触点额定带载能力匹配常规小型工控负载，不需要额外加装中间继电器就能直接驱动常见的气动电磁阀、声光报警装置，在小型自动化设备、非标试验装置、楼宇自控的回路控制里都能适配，建模时还原的细节足够支撑装配时的干涉检查、布线规划工作，不需要二次测绘就能直接放入整体电控装配方案里使用。
