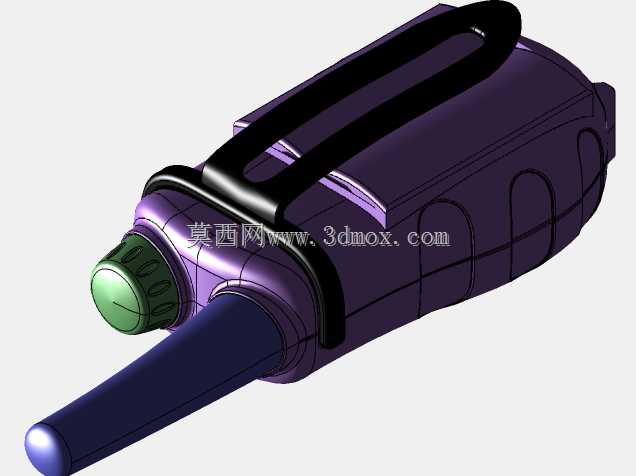

手持民用对讲机外观结构三维数模

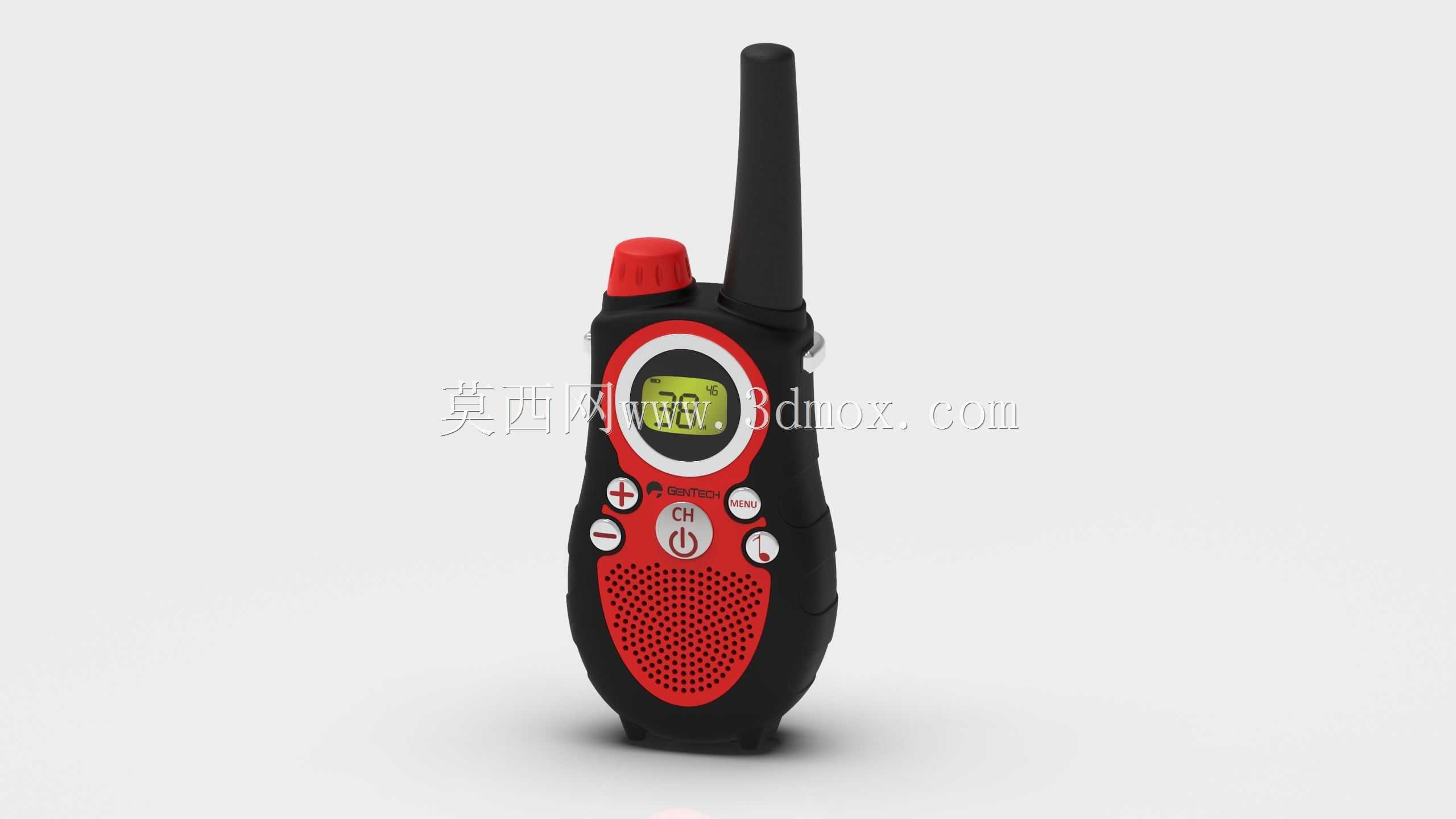

这款手持对讲机的三维结构设计，充分贴合民用短距离通讯场景的实际使用需求，常见于户外团建、物业巡更、商超运营、小型工程现场调度等场景，这类场景下使用者往往需要在移动状态下完成快速通讯，不需要复杂的组网操作，对设备的握持手感、操作便捷度、抗摔耐用性都有明确的实际要求。从结构设计思路来看，整机采用长条形弧面收腰造型，主体轮廓贴合成年人手掌自然握持的曲率，机身背部做了微弧内凹处理，长时间单手握持不会产生硌手的压痕，整机重量分布向掌心位置偏移，举持操作时手腕受力更均匀，不易产生疲劳感。顶部的外置天线采用软质包胶结构，根部做了加厚的防折断过渡设计，日常使用中即使受到侧向磕碰也不会出现根部断裂的问题，天线长度经过匹配调试，在保证信号收发效率的前提下不会过长干扰日常动作，放置在工装口袋时也不会过度剐蹭衣物。顶部的旋钮采用大直径齿纹防滑设计，佩戴薄劳保手套也能精准旋转调节频道与音量，旋钮顶部做了醒目的红色标识区分，和机身黑色主体形成明确视觉差，低光照环境下也能快速定位调节位置。正面的操作按键采用凸起式分区布局，电源键做了最大尺寸的圆形凸起设计，表面带有凹凸的电源标识，盲操作时可以通过触感快速定位，其余功能按键围绕电源键环形排布，按键之间预留了足够的指距间隙，避免按动时误触相邻按键。正面的扬声器出声区域采用密集的渐变穿孔设计，开孔率经过声学匹配，保证声音传出的清晰度，同时开孔内侧带有防尘网的安装卡槽，可以阻挡日常使用中的灰尘、飞溅水滴进入机身内部。正面上方的显示屏区域做了内凹下沉设计，表面覆盖透明防护镜片，镜片边缘高出屏幕表面0.8mm，即使屏幕朝下平放在硬质台面上，也不会直接刮花显示区域。机身侧面预留了背夹的安装卡位，标准背夹可以适配宽度30-55mm的腰带、工装口袋边缘，夹持力度经过调校，日常跑动时不会轻易脱落，同时拆卸也不需要额外工具。整机的壳体采用双色注塑工艺，外层软胶覆盖在握持区域、边角易磕碰位置，跌落时可以吸收冲击能量，内层硬胶壳体提供足够的结构强度，保护内部的电路板、电池组件。从安装边界来看，整机长度控制在160mm以内，最大宽度60mm，厚度32mm，适配市面上绝大多数通用对讲机皮套、车载固定支架的安装尺寸，电池仓位于机身背部，采用卡扣式锁紧结构，更换电池不需要借助额外工具，仓盖边缘带有一圈密封胶条的安装槽位，可以满足日常防泼溅的使用要求。
