混流式水轮机转轮环形叶栅结构设计

　　在中小型径流式水电站的机组选型与结构设计环节，混流式水轮机的转轮核心过流部件直接决定整个机组的能量转换效率与运行稳定性，本次呈现的环形叶栅结构，是转轮设计阶段针对固定水头段优化后的核心过流单元。从实际应用场景来看，这类结构适配30-80米水头的引水式电站，承担着将水流的压能与动能高效转化为转轮旋转机械能的核心作用，相比轴流式结构，它在中等水头区间的抗气蚀性能更稳定，对负荷波动的适应性更强，在县域小水电、工矿企业自备电站的技改项目中应用十分广泛。

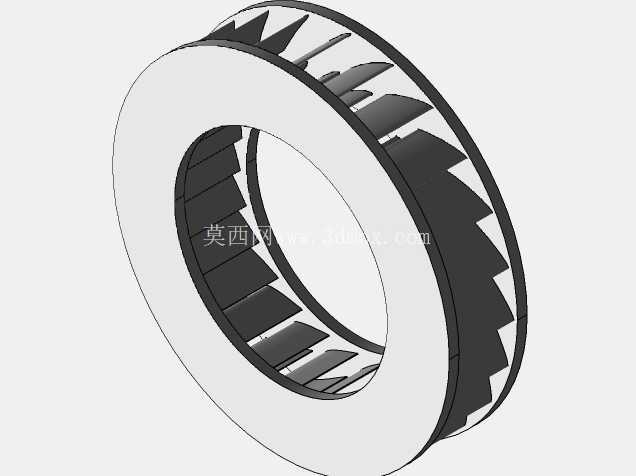

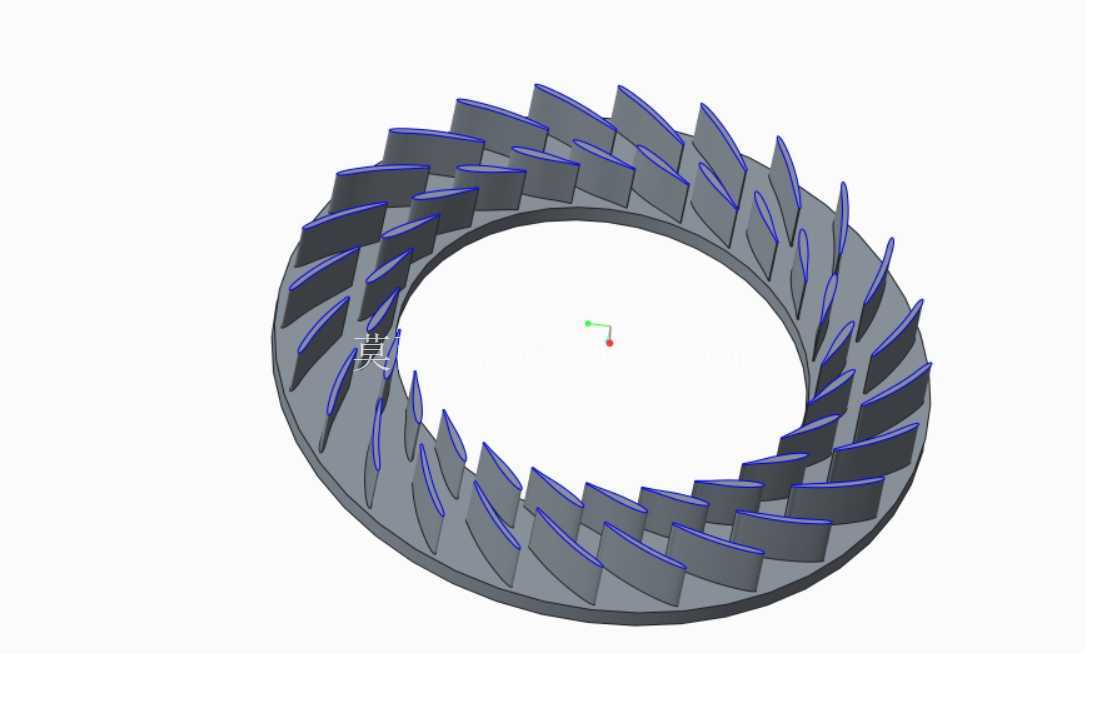

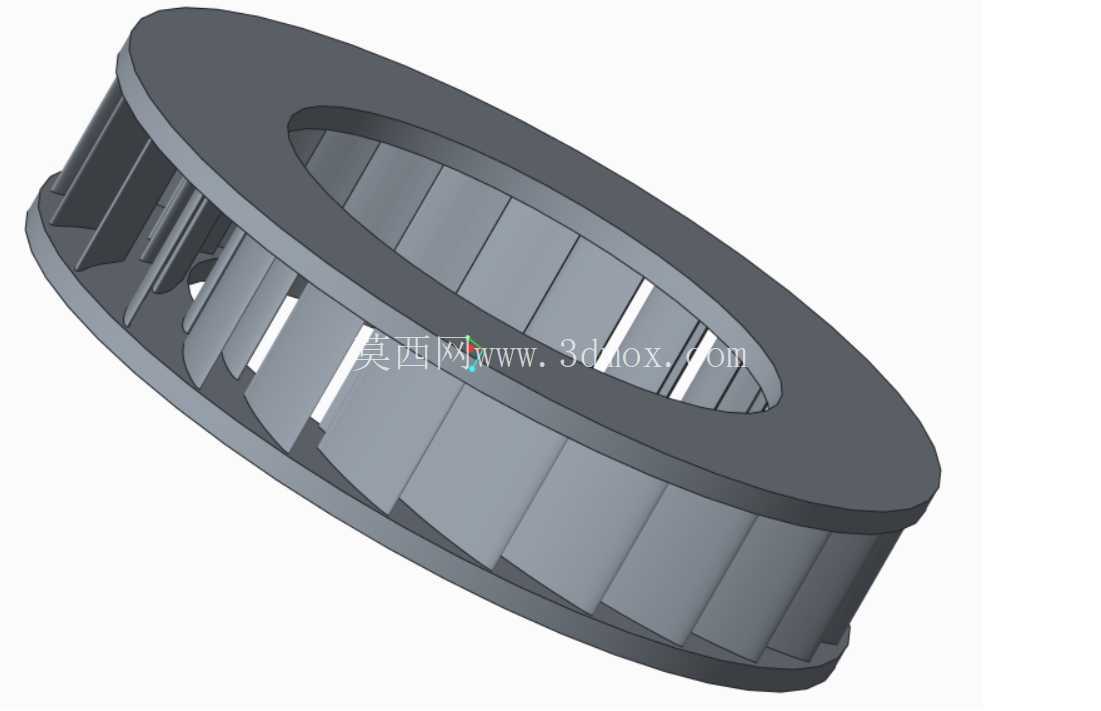

　　从设计思路上看，整个环形叶栅采用上冠下环的对称式环形布局，所有叶片沿圆周方向均匀排布，叶片的翼型采用变曲率设计：进水边的圆角过渡处理是为了减少水流进入叶道时的撞击损失，避免局部低压区过早出现气蚀；叶片从进水边到出水边的扭角沿径向渐变，是为了适配不同半径位置的水流圆周速度差，让水流在整个叶道内的流动更趋近于理想的有势流动，减少二次流与涡流损失。叶片与上冠、下环的连接位置采用大圆角过渡，一方面是降低焊接或整体铸造时的应力集中，避免机组长期交变载荷下出现疲劳裂纹，另一方面也是减少过流面的突变，降低局部水力损失。

　　在实际功能特性上，该叶栅结构的过流通道沿水流方向呈渐缩形态，能够让水流在通过叶道时均匀加速，保证出水边的水流方向尽可能接近轴向，减少尾水管的涡流损失，提升机组的整体运行效率。叶片的数量经过水力计算优化，既保证了足够的过流能力，也避免叶片过密导致的摩擦损失增大，同时兼顾了结构刚度，在机组甩负荷等极端工况下，叶片承受的水击压力能够均匀传递到上冠与下环结构上，避免局部应力超限。

　　从安装边界与尺寸适配角度来看，该环形叶栅的上冠内孔是与主轴连接的配合面，配合公差按照过渡配合设计，能够保证转轮与主轴的同轴度，减少运行时的径向跳动；下环的外圆尺寸需要与蜗壳的座环内圈匹配，安装时要保证叶栅与固定导叶、活动导叶的同轴度偏差在允许范围内，避免出现水力不平衡导致的机组振动。整个叶栅的轴向高度需要匹配尾水管的进口尺寸，保证出水边与尾水管进口的平滑衔接，避免出现台阶导致的流道突变。在结构设计阶段，还需要考虑叶片的型线精度，每个叶片的翼型偏差需要控制在水力设计允许的公差范围内，否则会导致各叶道的过流量不均，引发周期性的水力脉动，影响机组的运行稳定性。

　　在实际工程应用中，这类叶栅结构既可以采用整体铸造工艺成型，也可以采用单个叶片数控加工后与上冠下环组焊的方式制作，前者适合批量量产的标准机型，成本更低，后者适合定制化的技改项目，能够根据电站实际的水头流量参数调整叶片型线，获得更优的运行效率。设计过程中还需要考虑叶片的表面粗糙度要求，过流面的粗糙度越低，水力摩擦损失越小，同时也能减少气蚀发生的概率，延长转轮的使用寿命。针对多泥沙河流的电站，还可以在叶片表面堆焊抗磨层，提升结构的抗磨损性能，这部分的设计预留也在叶栅的结构厚度上做了考量，保证堆焊后不会影响叶道的过流面积。
