smart fortwo 2012款车门结构三维数模

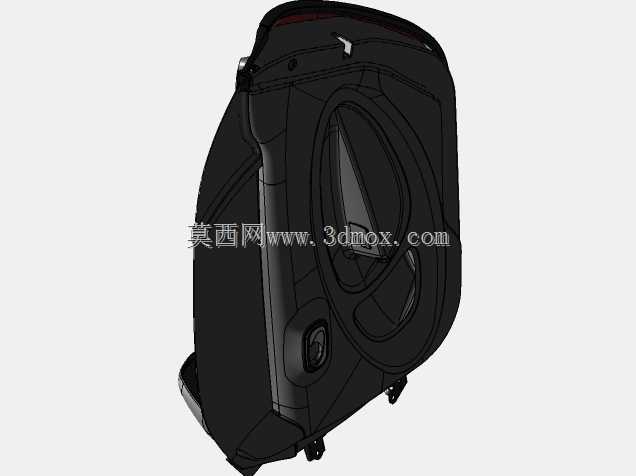

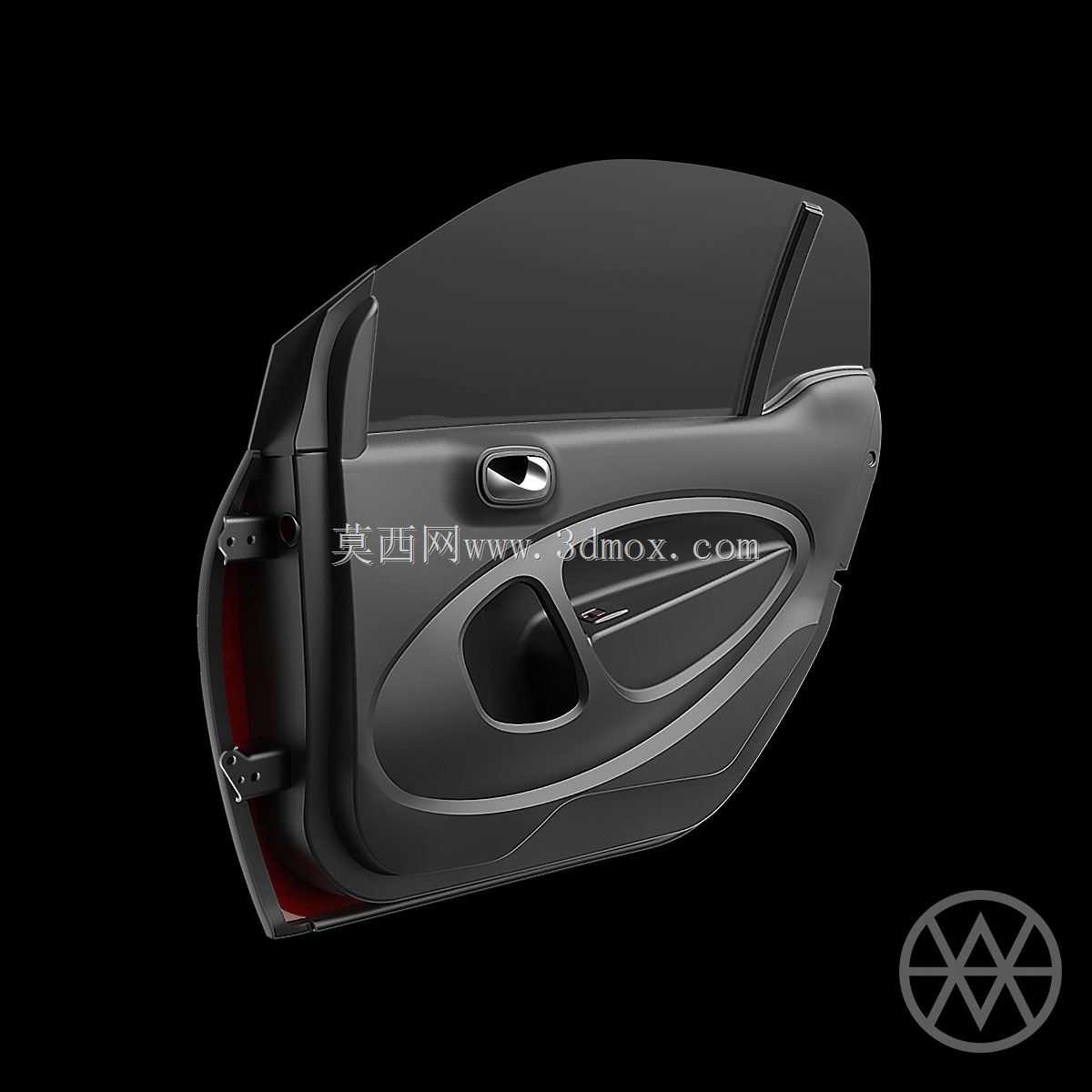

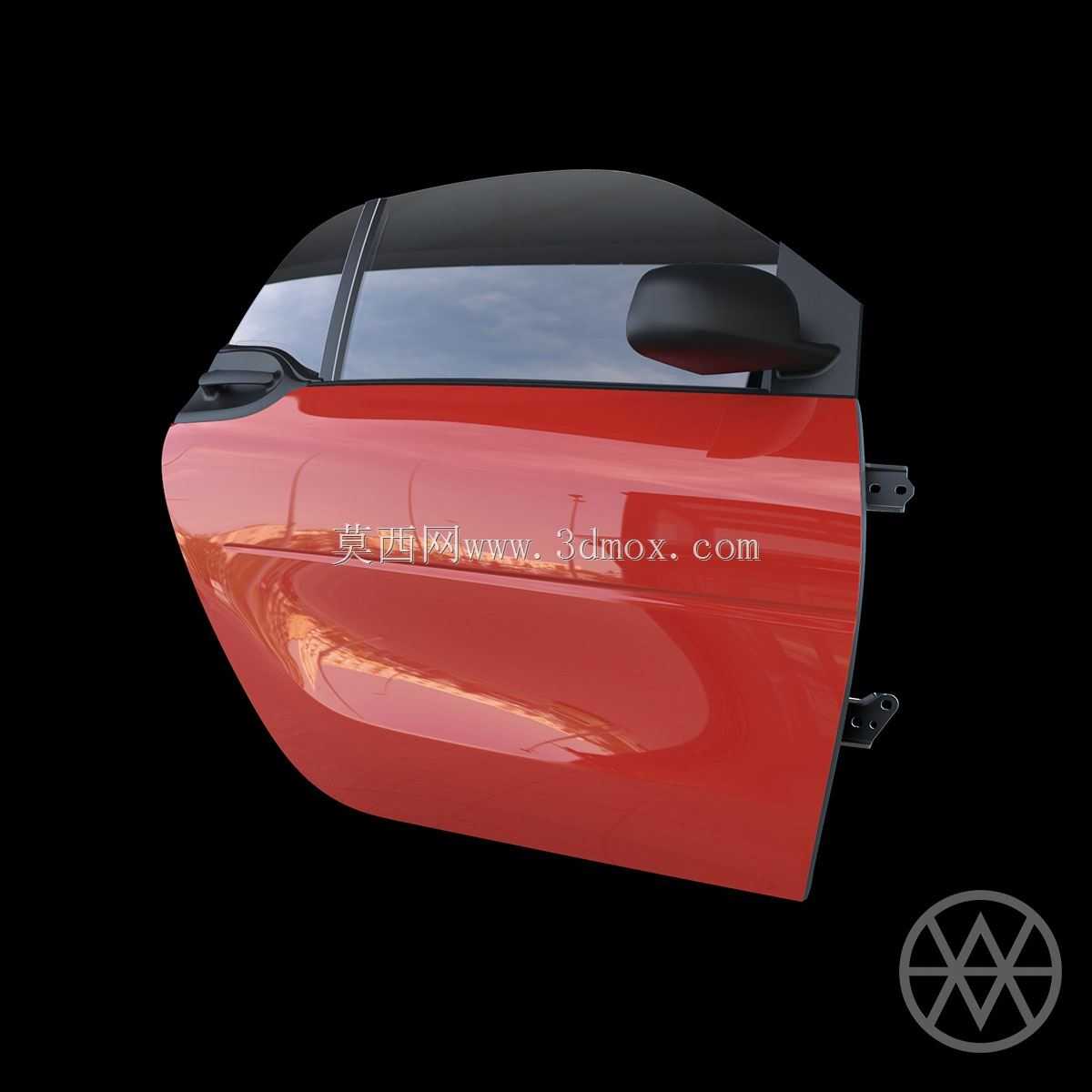

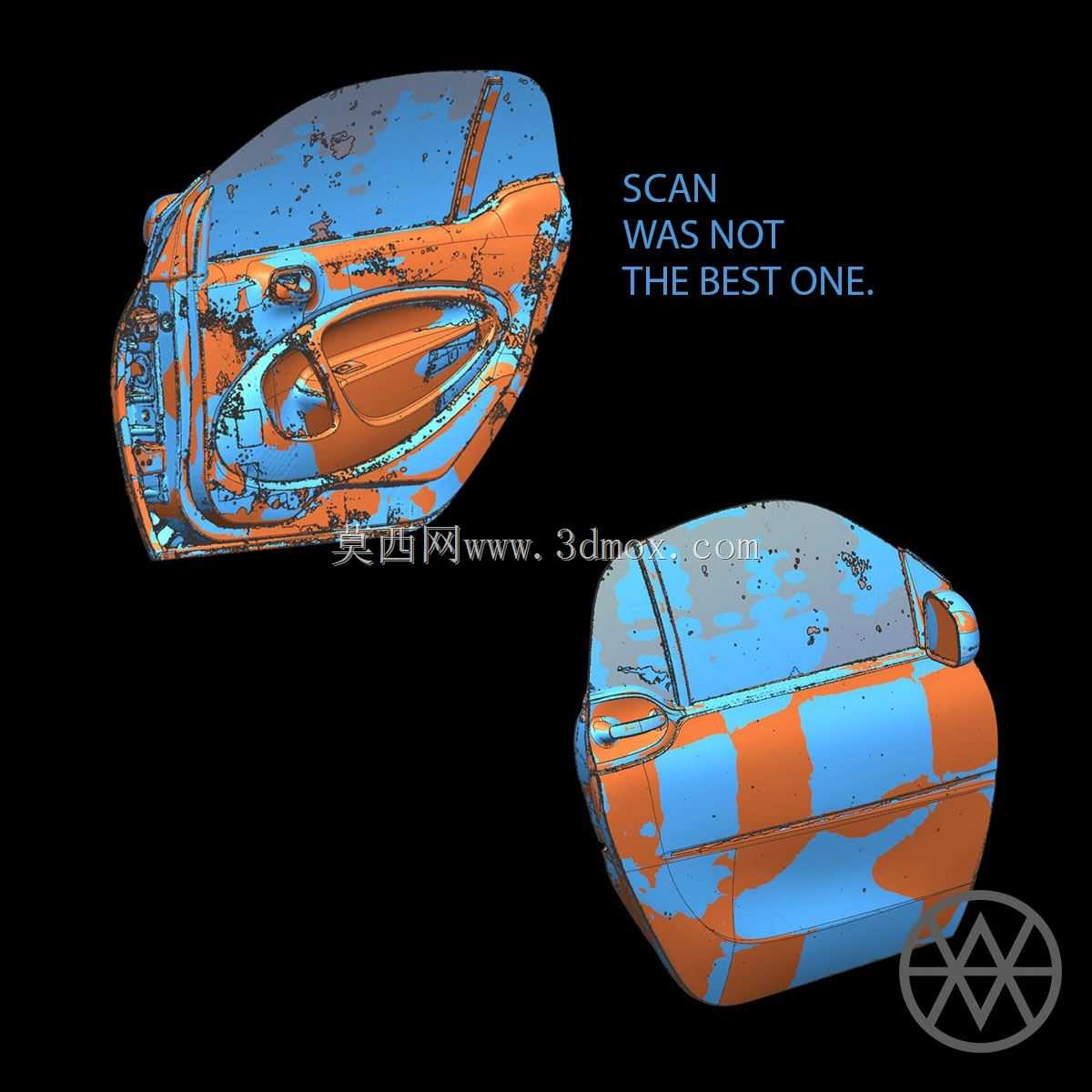

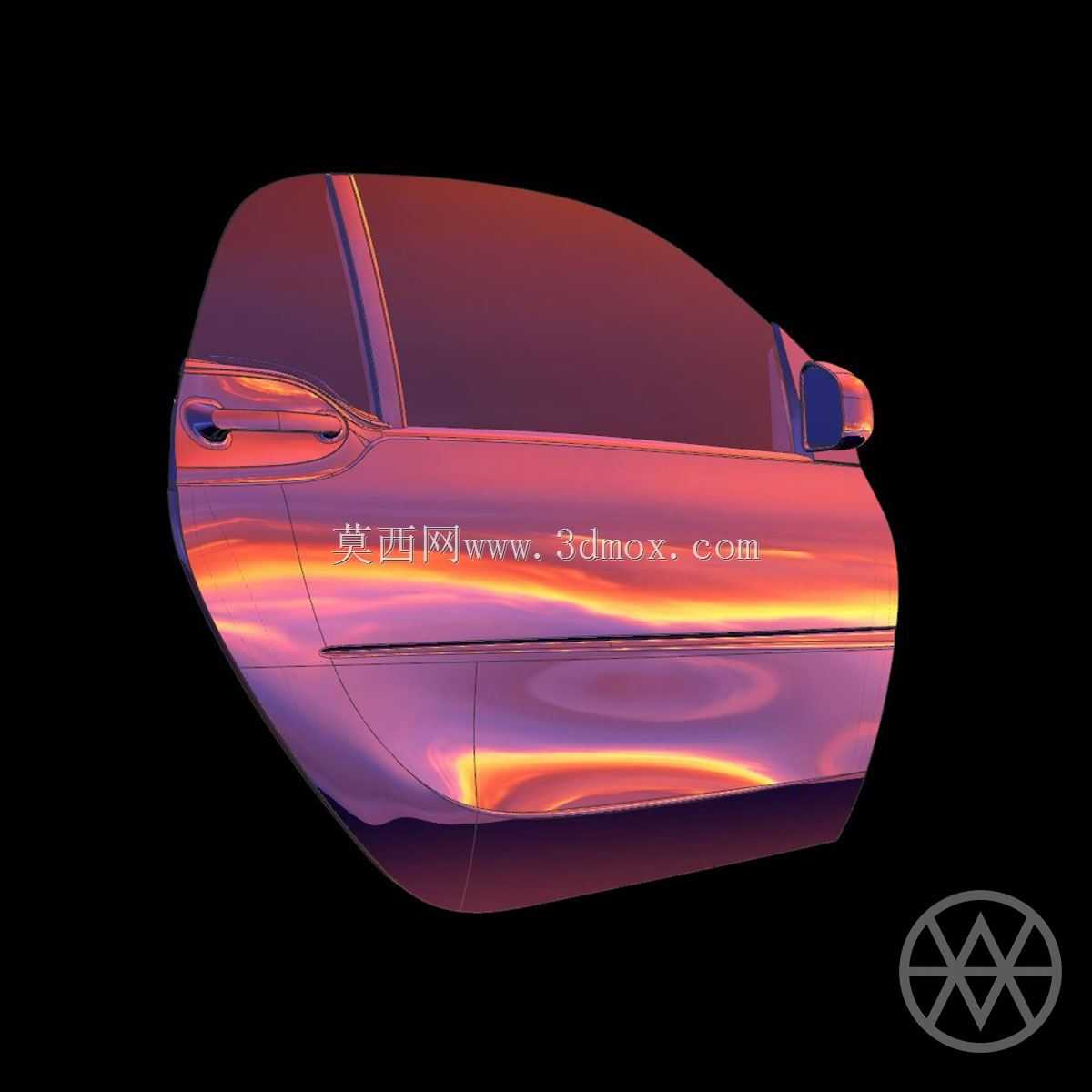

这款车门数模还原了smart fortwo 2012款前门的完整结构，覆盖外覆盖件、安装铰链位、后视镜安装基座、车门密封贴合边界等核心结构，可直接用于微型乘用车车身结构的逆向参考、改装件开发验证以及教学演示场景。从实际应用场景来看，这类微型车车门的设计逻辑和常规A级车有明显区别，受限于整车2695mm的总长、1559mm的车宽边界，车门在满足乘员上下车开口尺寸要求的前提下，尽可能压缩了自身的结构厚度，外板采用大曲率弧面设计，一方面是匹配smart圆润的整车造型语言，另一方面弧面结构能在0.7mm厚度的冷轧钢板基材下，提升外板的抗凹刚度，减少日常使用中轻微磕碰造成的凹陷变形。从安装边界来看，模型还原了上下两个冲压铰链的安装孔位，孔位间距、安装面平面度公差都和实车保持一致，铰链安装面位于车门前端的内板加强筋位置，加强筋采用封闭式腔体结构，能将车门开关过程中的冲击载荷均匀分散到内板整体结构上，避免长期使用后出现铰链位开裂、车门下沉的问题。车门上沿的玻璃导槽安装位预留了3.2mm的密封胶条压缩量，匹配5mm厚度的钢化玻璃升降行程，导槽的弧度和车门B柱、A柱的对接位置完全贴合，能保证玻璃升降过程中的平顺性，避免高速行驶时出现风噪灌入的问题。外后视镜的安装基座位于车门前端上角位置，基座下方预留了线束穿线孔，孔位周边做了翻边结构，既可以提升安装位的局部刚度，也能避免线束和钣金锐边接触造成绝缘层磨损。车门内板的下部预留了扬声器安装位、门锁机构安装腔，同时在内板和外板之间的腔体位置，预留了防撞梁的安装焊点位置，防撞梁采用管状高强度钢材质，横向布置在车门中部高度位置，刚好对应乘用车侧面碰撞时的乘员胸部高度，能在侧面碰撞时有效抵挡外部侵入，保障乘员生存空间。在做改装件开发时，比如定制轻量化碳纤维车门、车门隔音改装方案，都可以直接参考这个数模的安装边界，不用反复对实车进行扫描测量，能大幅缩短开发周期，减少试装过程中的匹配问题。对于刚接触车身结构设计的从业者来说，这个数模也能直观展示微型车车门的结构设计思路，理解小尺寸车型在空间、刚度、成本三者之间的平衡逻辑，比如在非承重区域尽可能做减重挖空，在铰链、门锁、后视镜安装这些受力集中的区域，通过增加加强筋、局部增厚板材的方式提升强度，而不是整体提升板材厚度造成不必要的重量增加。
