汽车遥控钥匙外观结构设计方案

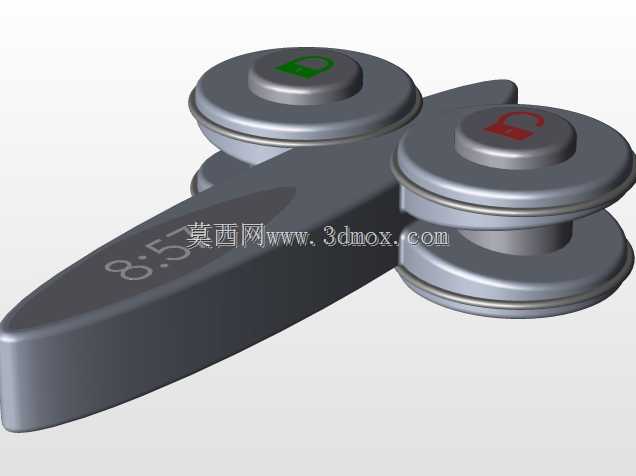

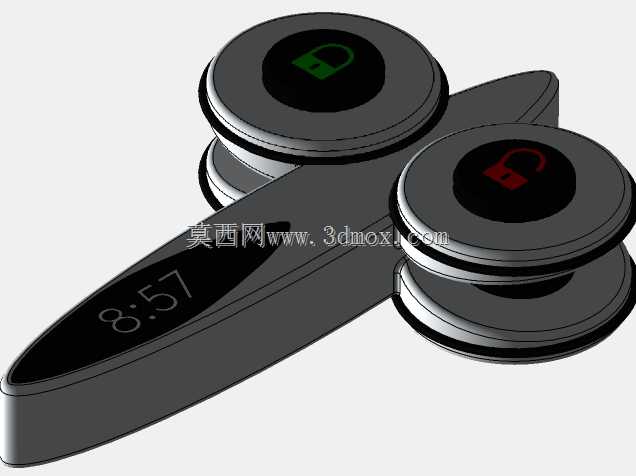

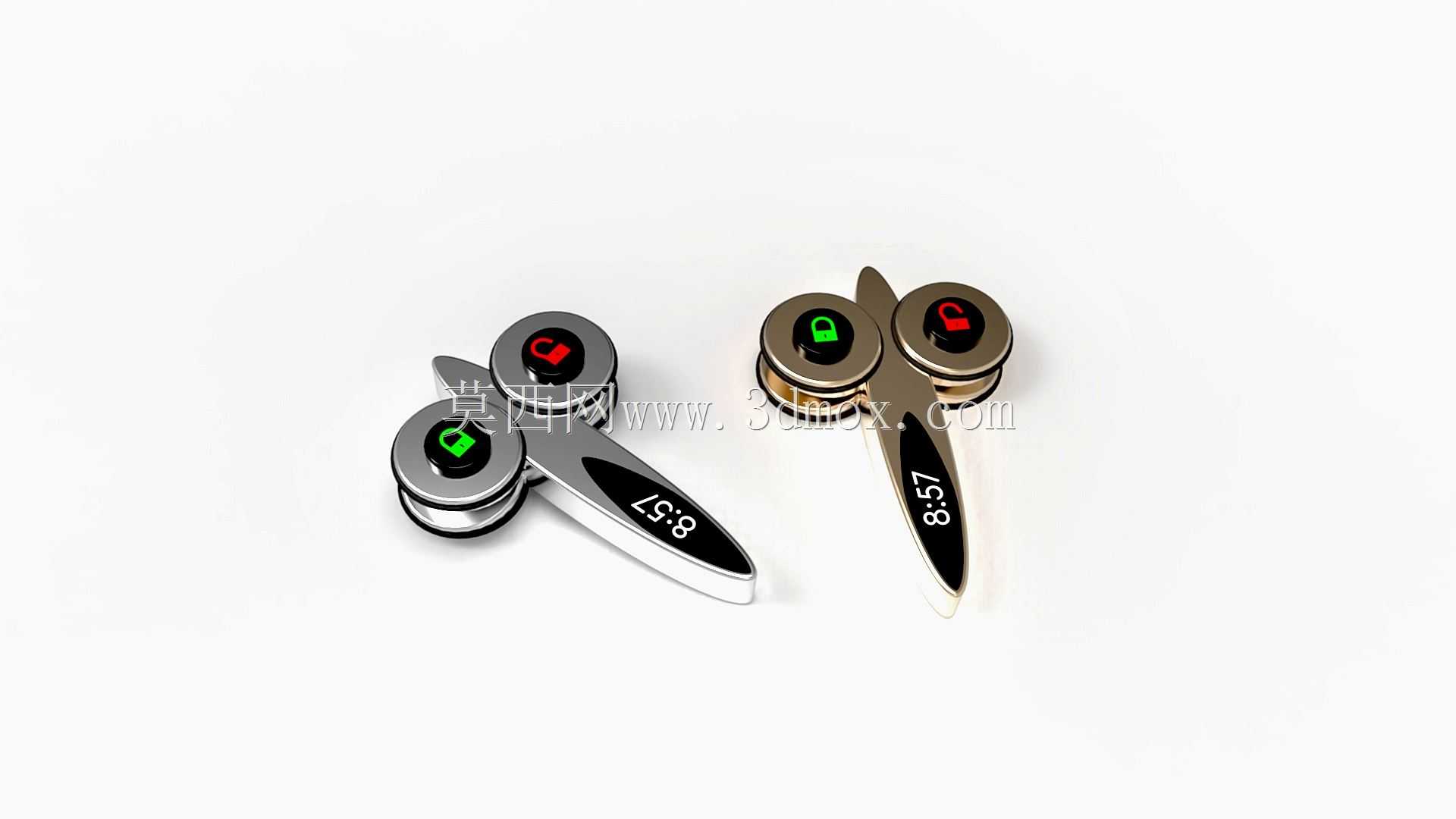

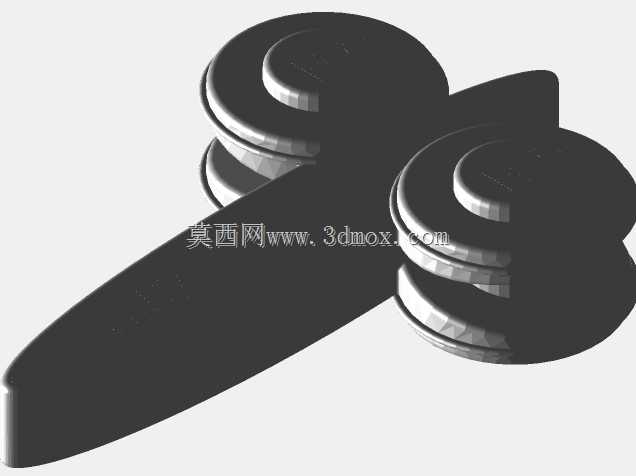

日常做汽车配套零部件结构设计时，这类遥控钥匙是车身电子附件里接触频率很高的部件，它的应用场景覆盖乘用车日常使用的全周期，从车主随身携带、日常按键操作到跌落磕碰、环境温湿度变化耐受，都要在设计阶段做足考量。先从实际用途说起，它承担着车辆车门锁止解锁、后备箱开启、部分车型还集成远程启动、寻车功能的触发载体作用，内部要容纳纽扣电池、PCB控制板、信号发射天线、物理按键触点，外部要兼顾握持手感、按键反馈、外观辨识度与长期使用的耐磨性能。设计思路上首先要平衡内部元器件堆叠与外部握持轮廓的关系，这款钥匙采用了类似剪刀门的双旋臂装饰结构，在常规直板钥匙的基础上做了外观差异化设计，主体握持区域做了贴合指腹的弧面收窄，边缘做了R0.8的圆角过渡，避免日常揣在口袋里剐蹭衣物，也能提升手持按压按键时的贴合度。外形尺寸方面，整体长度控制在72mm，最大宽度32mm，握持段厚度14mm，这个尺寸边界刚好适配成年男性单手握持时拇指覆盖按键的操作范围，不需要调整持握姿势就能触碰到所有功能按键，安装边界上要注意内部PCB板的固定柱位要和外壳的卡扣位置对齐，按键的硅胶垫压缩量控制在0.3-0.5mm，保证按压时有清晰的段落反馈又不会出现卡滞。功能特性上，两个功能按键分别对应锁止与解锁操作，按键表面做了凹凸的标识区分，即使在暗光环境下靠触感也能区分功能按键，表面装饰件采用双色注塑工艺，金属质感的装饰条和主体塑料壳体结合处做了止口配合，缝隙控制在0.1mm以内，避免日常使用时灰尘、水渍进入壳体内部影响电路稳定性。旋臂部分的装饰结构做了阻尼转轴设计，转动时的阻尼力矩控制在0.2N·m，既不会因为日常晃动自行松脱，也能在手动拨动时保持顺畅的转动手感，同时转轴位置做了限位结构，最大转动角度限制在45度，避免过度转动损坏内部的装饰件连接结构。壳体的材料选型上，主体采用ABS+PC共混材料，兼顾表面喷涂的附着力与抗冲击性能，跌落测试时从1.2米高度自由落体到水泥地面不会出现壳体开裂、按键失效的问题，表面的金属装饰层采用真空镀工艺，耐磨测试达到500次摩擦无露底的要求，满足日常使用3年以上的外观耐久度要求。结构设计时还要考虑电池更换的便捷性，电池仓盖采用卡扣式固定，不需要额外工具就能撬开更换纽扣电池，仓盖和主体之间加装了薄硅胶密封圈，达到IP44的防护等级，日常雨天使用或者手上沾有少量水渍时不会出现电路短路的问题。
