切向进风锥筒式旋风除尘分离装置

该装置为典型的切向进风式旋风分离结构，核心功能是借助气流旋转产生的离心力，实现含尘气流中固相粉尘与气相介质的分离，常作为工业除尘系统的一级预处理单元，适配木工车间打磨工位、粮食加工输送线、金属切削加工区域、粉体物料包装工段等产尘场景，可提前滤除气流中80%以上粒径大于10μm的粗颗粒粉尘，有效降低后端布袋除尘或滤筒除尘的过滤负荷，延长滤材使用寿命。

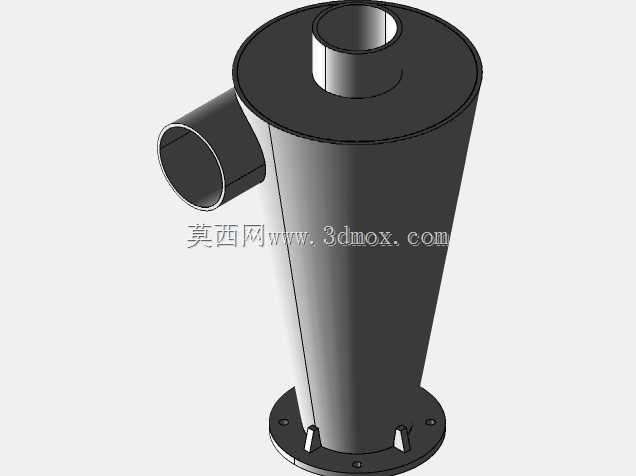

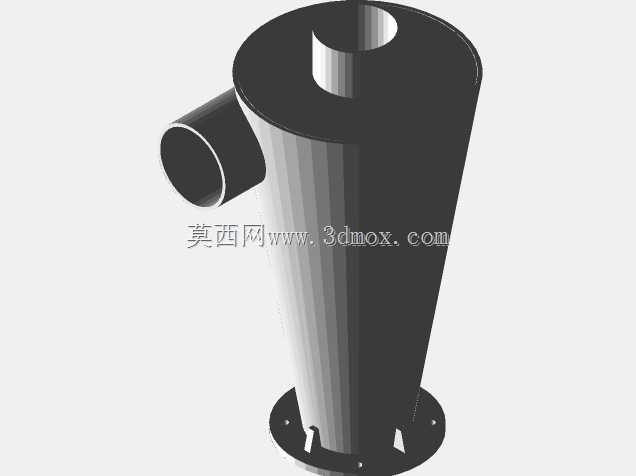

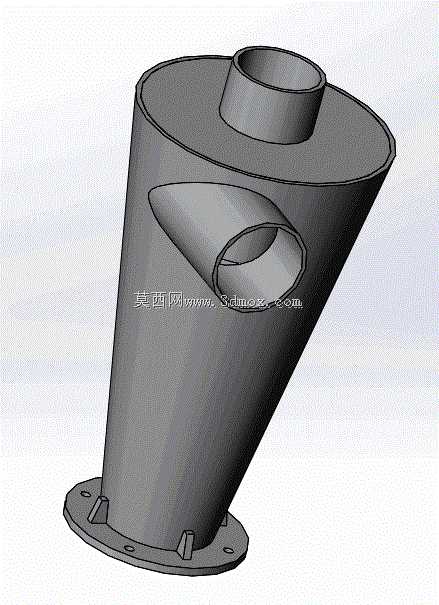

结构设计上采用上宽下窄的锥筒形主体，顶部偏心位置设置圆形排气出口，筒体中上部切向布置水平进风口，底部通过带螺栓孔的法兰底座实现与下部集灰仓的密封连接。含尘气流从切向进风口进入筒体后，会沿筒壁形成向下旋转的外旋流，气流携带的粉尘颗粒在离心力作用下被甩向筒体内壁，与壁面接触后失去动能，沿锥面滑落至底部排灰口；经过分离的净化气流则在锥筒中部形成向上旋转的内旋流，最终从顶部排气口引出进入后续处理环节。锥段的收缩设计可逐步提升气流旋转速度，增强对细颗粒粉尘的捕集能力，同时避免已分离的粉尘被上升气流二次夹带。

安装边界方面，底部法兰采用圆周均布的螺栓孔设计，可直接与标准集灰斗或卸灰阀配对安装，安装时需保证筒体垂直度偏差不超过千分之五，避免气流偏流降低分离效率；切向进风口可根据现场管路走向调整对接角度，适配不同方向的吸尘管路接入；顶部排气口尺寸与进风口口径匹配常规工业吸尘管路的通径规格，无需额外制作变径接头即可对接。设计过程中对进风口切入角度、筒体锥度、排气口插入深度做了参数匹配，进风口采用椭圆过渡截面降低入口阻力，筒体与锥段、顶部端盖、底部法兰的连接处均设置加强筋结构，避免长期受气流脉冲振动出现焊缝开裂问题，整体结构无活动易损部件，日常运维仅需定期清理底部集灰仓即可，运行过程无需额外动力输入，仅依靠管路系统的引风风压即可完成分离作业，运行能耗远低于电除尘、湿式除尘等其他除尘形式。
