低风速下细颗粒分离旋风分离器结构仿真

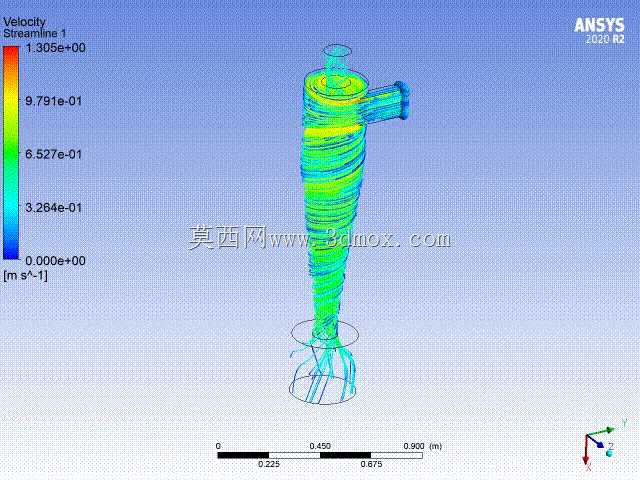

在工业除尘与工艺气体净化场景中，旋风分离器是应用极为广泛的气固分离单元，尤其适合处理含尘浓度波动大、工况温度较高的烟气或工艺尾气场景，常作为布袋除尘、电除尘等精除尘设备的前置预处理单元，也可单独用于对排放要求不高的粗颗粒分离工序。这款针对1m/s入口风速、5微米粒径颗粒开展CFD流场分析的旋风分离器，采用经典切向入口单筒结构，整体为上圆下锥的立式布局，上部圆柱段设置切向进气管与顶部中心排气芯管，下部圆锥段逐步收缩，底端连接集尘料斗，整体结构无运动部件，依靠气流自身旋转产生的离心力实现颗粒与气流的分离。从设计逻辑来看，该结构针对低入口风速工况做了流道适配，切向入口的宽高比经过匹配调整，避免低风速下气流进入筒体后旋流强度不足导致的颗粒逃逸问题；圆锥段的锥角选取兼顾了旋流衰减速率与颗粒下滑路径，既保证外旋流在向下流动过程中维持足够离心力将颗粒甩向筒壁，又避免锥角过小导致设备整体高度过高、安装空间受限，同时防止锥角过大造成锥段下部气流紊乱、已分离颗粒被二次卷吸。从安装边界来看，该设备整体高度控制在1m左右，筒体最大直径约0.3m，进气管与排气管均为标准圆形接口，可直接与同管径的工艺风管对接，安装时仅需预留上部检修空间与下部集尘卸料空间，无需额外配套复杂的动力辅助设施，适配中小型产尘工位的就地除尘需求，也可多组并联用于大风量工况的分级除尘。流场仿真结果显示，设备内部形成稳定的双旋流结构，外旋流沿筒壁螺旋向下流动，携带的5微米颗粒在离心力作用下持续向壁面迁移，最终沿壁面滑落至底部集尘区；内旋流在锥段底部折返后沿中心轴线向上流动，经顶部排气芯管排出，该流场结构下对5微米细颗粒具备稳定的捕集效率，同时低入口风速对应的设备阻力更低，可有效降低配套风机的运行能耗，适合木工车间、粮食加工、粉体输送等产尘粒度偏细、处理风量适中的工况使用。
