喷砂柜配套紧凑型旋风分离除尘装置

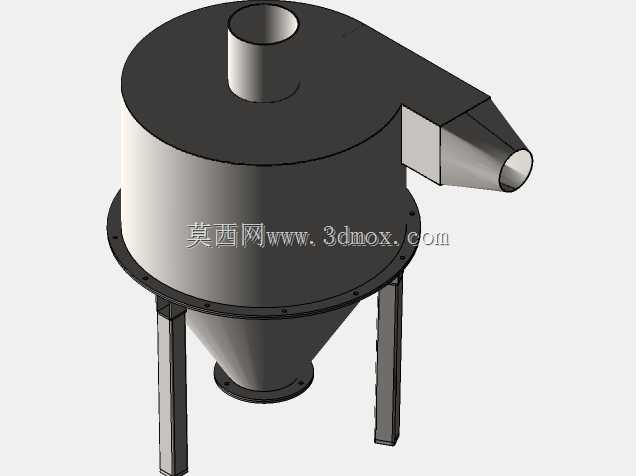

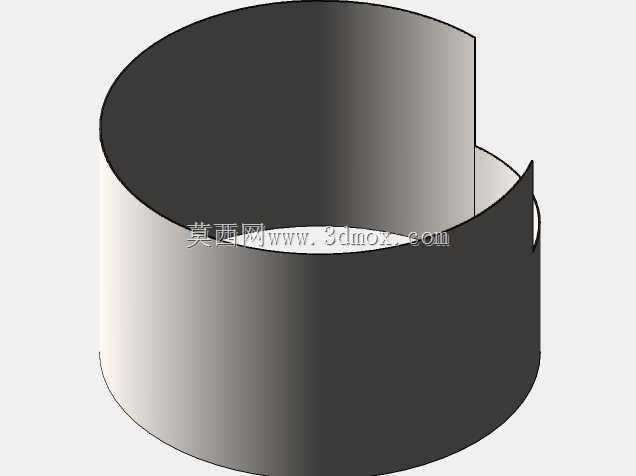

在喷砂作业的现场工况中，磨料回收与粉尘控制一直是影响作业效率与车间环境的核心环节，这款紧凑型旋风装置正是针对小型喷砂柜的配套需求设计，无需额外搭建庞大的除尘管路系统，可直接对接喷砂柜的排气出口，完成含尘气流的气固分离作业。设备采用上圆下锥的经典旋风分离结构，上部圆柱形腔体为气流旋转提供稳定的流道空间，侧面切向布置的进风口可引导含尘气流进入腔体后形成稳定的旋转流场，依靠离心力将密度较大的磨料颗粒与粉尘甩向腔体内壁，沿壁面滑落至下部锥段，最终汇集到锥底的出料口完成收集，经过分离的洁净气流则从腔体顶部的中心排气口排出，可直接对接后续的精滤单元或排空。设计时充分考虑小型喷砂柜的安装空间限制，整体结构做了紧凑化处理，支腿采用三点式型钢支撑结构，安装时只需保证支腿底部的安装面水平，通过法兰螺栓固定即可完成主体定位，无需额外的复杂支撑框架。上部筒体与下部锥段采用法兰连接结构，法兰面预留均匀分布的螺栓孔，可根据维护需求快速拆卸，清理腔体内壁粘附的粉尘或堆积的磨料，侧面进风口与顶部排气口均采用标准法兰接口，可直接匹配常规小型喷砂柜的排气管道尺寸，减少现场配管的改装工作量。进风口采用渐扩式的方变圆过渡结构，可降低气流进入腔体时的局部阻力，减少流场紊乱对分离效率的影响，避免入口处的磨料堆积堵塞。锥段的锥角经过优化，既保证整体高度控制在紧凑范围内，又能避免锥角过大导致的内壁物料滑落不畅、架桥堵塞问题，锥底同样预留法兰接口，可直接对接磨料回收桶或粉尘收集容器，无需额外加装转接头。实际应用中，这款装置可有效分离喷砂作业带出的可用磨料与细粉尘，将可重复利用的磨料分离后回流至喷砂柜供料系统，减少磨料的无谓损耗，同时降低后续精滤单元的处理负荷，延长精滤滤芯的使用寿命。支腿的高度经过匹配设计，可保证锥底出料口距离安装面有足够的空间放置标准规格的收集桶，无需额外垫高设备，安装时只需核对进风口与喷砂柜排气口的对接高度，调整安装位置保证管路无强制应力即可完成装配，整体安装边界规整，无外凸的突兀结构，可直接放置在喷砂柜侧方的车间地面，不会占用过多的作业通道空间。
