车床用快换式钻孔进给夹持机构

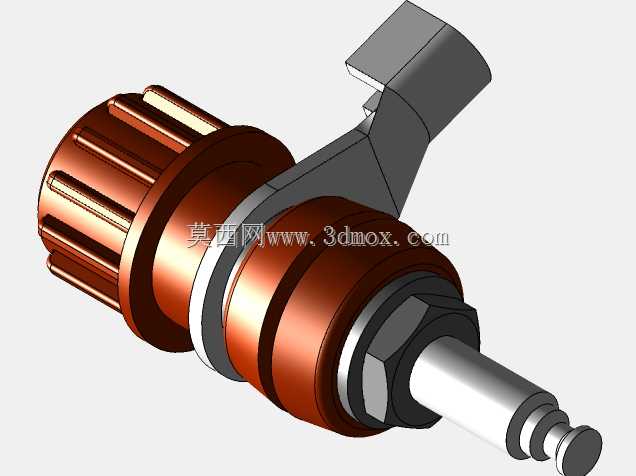

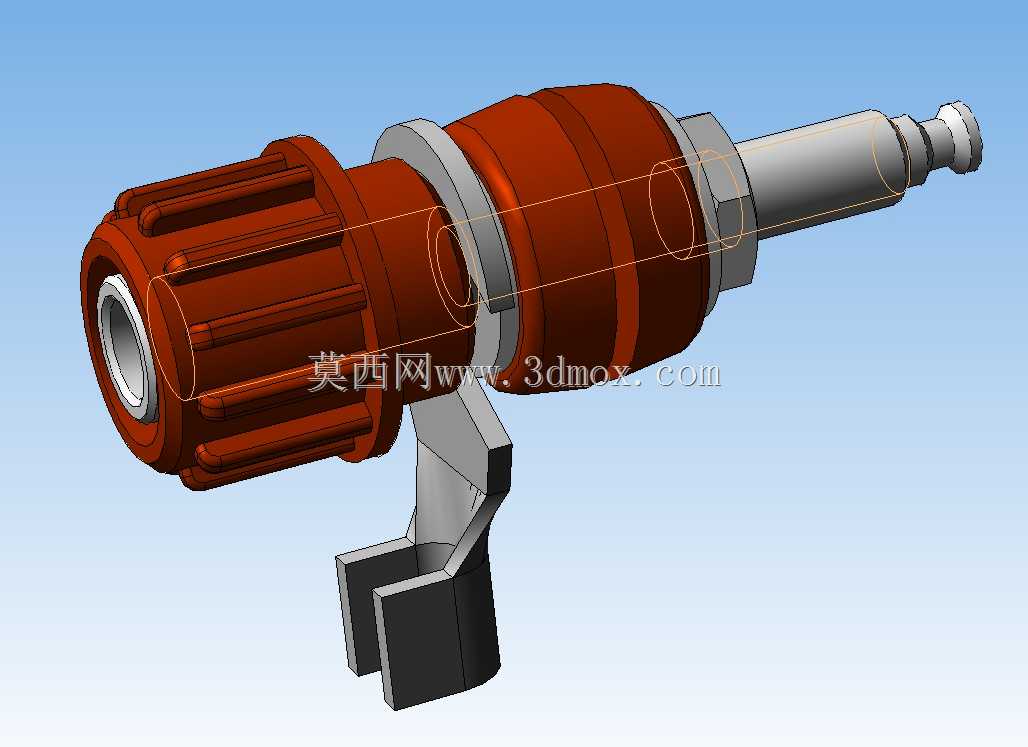

该夹持机构主要适配普通卧式车床、小型台式钻床的孔加工工序，用于在回转类工件端面、外圆面上完成钻孔、扩孔、铰孔作业时的刀具装夹与进给导向，替代传统扳手式钻夹头，可在不停车状态下完成刀具快换，压缩工序间辅助耗时。从结构设计来看，主体采用三段式同轴布局，尾部为莫氏锥柄连接段，可直接插入车床尾座套筒或钻床主轴锥孔内，通过锥面自锁实现扭矩传递，锥柄与主体衔接处设置六角锁紧螺母，可根据不同设备的套筒伸出长度调整轴向定位尺寸，避免装夹后出现同轴度偏差。中部为扭矩传递与离合控制段，外部滚花握持套采用防滑棱纹设计，表面做发黑防锈处理，侧面伸出的拨叉构件用于和设备的进给限位挡块配合，当加工到达设定孔深时，拨叉触碰挡块即可带动内部离合结构脱开，停止刀具进给，防止过钻损伤工件或刀具。前端为刀具夹持段，采用三爪自定心夹紧结构，夹持范围覆盖常规小直径孔加工用直柄刀具，夹紧力可通过旋转滚花套调节，适配高速钢钻头、硬质合金扩孔钻、铰刀等不同刀具的装夹需求，夹持端内孔做淬火处理，硬度达到HRC55以上，长期装夹拆卸刀具不会出现内孔磨损导致的夹持偏心问题。设计过程中重点考量了安装边界的适配性，整体轴向总长控制在常规车床尾座的行程范围内，最大外径不超过尾座套筒的避让直径，安装后不会与车床刀架、卡盘产生运动干涉；拨叉的伸出长度与角度经过多轮校核，可适配市面上多数普通车床的尾座进给挡块安装位置，无需额外改制设备即可直接装用。实际加工场景中，该机构可有效降低操作人员的劳动强度，传统钻夹头更换刀具需要使用扳手松紧夹头，加工深孔时还需要反复进退尾座排屑，该快换结构只需向后拉动滚花套即可松开夹头更换刀具，拨叉联动的深度限位功能可保证批量加工时孔深尺寸的一致性，将孔深尺寸公差控制在0.1mm以内，适合小五金件、轴类零件的批量孔加工工序使用。结构上所有运动配合面均预留了润滑脂注油通道，日常维护时只需定期注入锂基脂即可保证内部离合结构、夹爪滑动面的动作顺畅，延长机构使用寿命。
