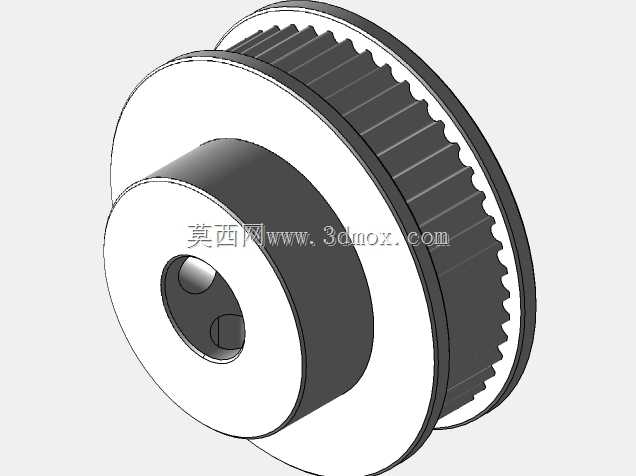

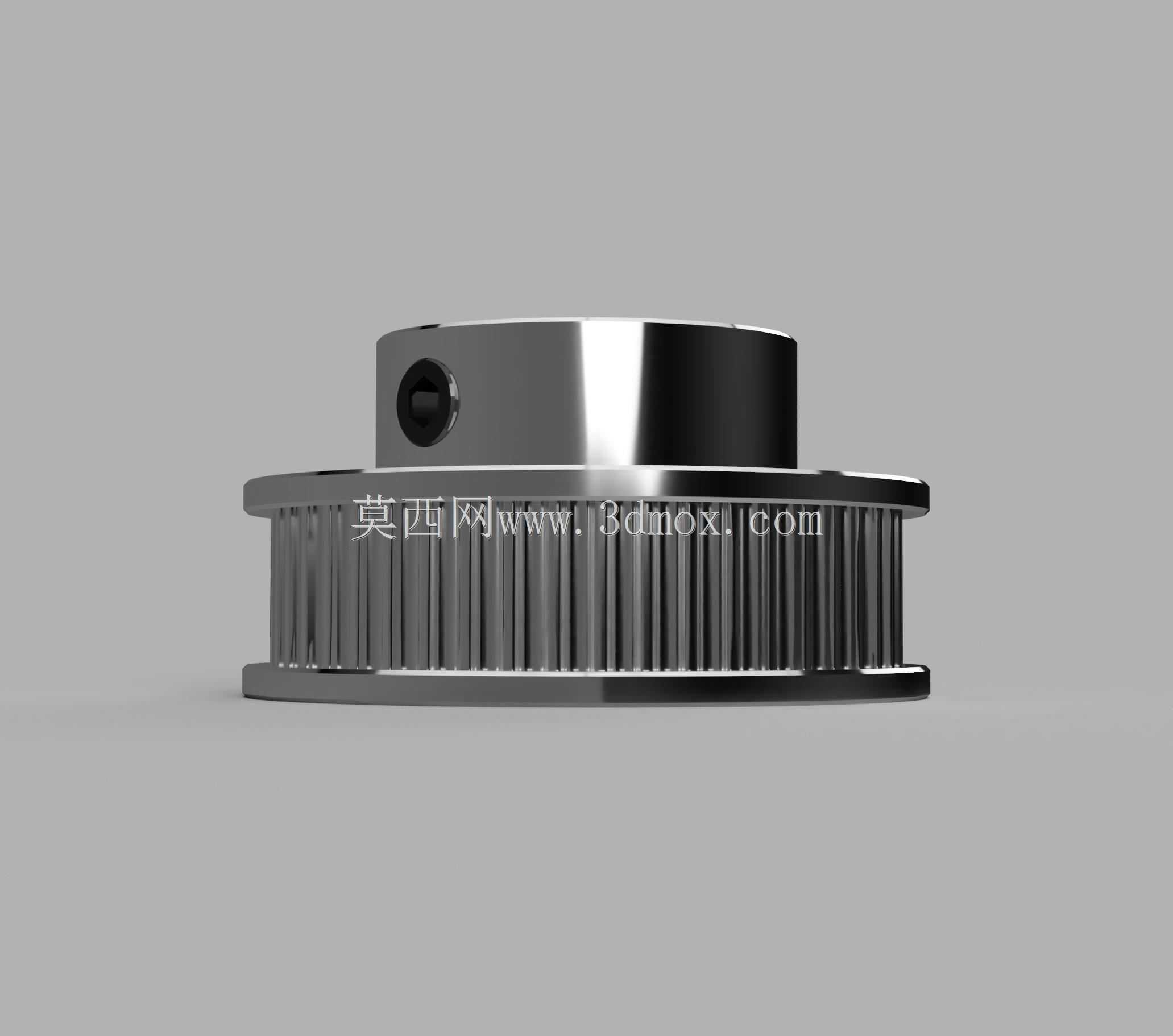

GT2型48齿8mm内孔同步带轮结构

做小型自动化设备传动结构选型时，这类小规格同步带轮的出镜率一直很高，尤其是桌面级3D打印机、小型传送带模组、轻载线性滑台这类对传动精度有要求、负载不大的场景里，GT2齿形的带轮基本是常规选型项。这款带轮采用48齿的齿圈配置，搭配8mm内径的安装孔，适配市面上绝大多数标称8mm轴径的小型步进电机、直流减速电机输出轴，安装时轴孔配合可选用过渡配合搭配顶丝锁紧，轮体上预留的顶丝孔能直接顶住电机轴的铣扁位，避免传动过程中出现轮轴相对滑动丢步的问题。从结构设计来看，带轮的齿形严格匹配GT2同步带的齿距规格，齿槽的轮廓做了圆弧过渡处理，既可以减少皮带啮合时的摩擦损耗，也能降低高速运转时的多边形效应带来的传动振动，两侧的挡边结构高出齿顶一定距离，能防止同步带在运转过程中出现跑偏、脱带的问题，尤其是长行程水平传动的布局下，挡边的限位作用能大幅降低后期设备维护的频次。轮体的轮毂部分做了凸起设计，既保证了轴孔的配合长度，让轮体和电机轴的接触面积足够，传递扭矩时不会出现应力集中压伤轴面的情况，也控制了整体的重量，减少电机启动时的转动惯量，对于小扭矩的小型电机来说，更低的转动惯量能提升启停的响应速度，适配高速往复运动的传动工况。实际安装时需要注意，带轮的端面跳动要控制在合理范围内，锁紧顶丝前要调整好带轮的轴向位置，保证两个配对带轮的齿面处于同一平面，避免皮带出现偏磨的情况，8mm的内孔也可以根据实际使用需求搭配不同规格的紧定套，适配更小轴径的输出轴，但要注意校核传递的扭矩是否在带轮的承载范围内。这类带轮的齿面粗糙度做了精细化处理，不会出现毛刺刮伤同步带带齿的情况，长期运转下能有效延长同步带的使用寿命，整体的结构尺寸紧凑，不会占用过多的安装空间，在小型桌面设备、教学实验装置、小型分拣输送机构里都能适配，选型时只要确认好齿形、齿数、内孔尺寸和带轮的总宽度，匹配对应宽度的GT2同步带，就能快速搭建出稳定的同步传动结构，不需要额外做复杂的定制修改，能大幅缩短结构设计的周期。
