带双侧延伸臂的圆盘式工装夹具结构

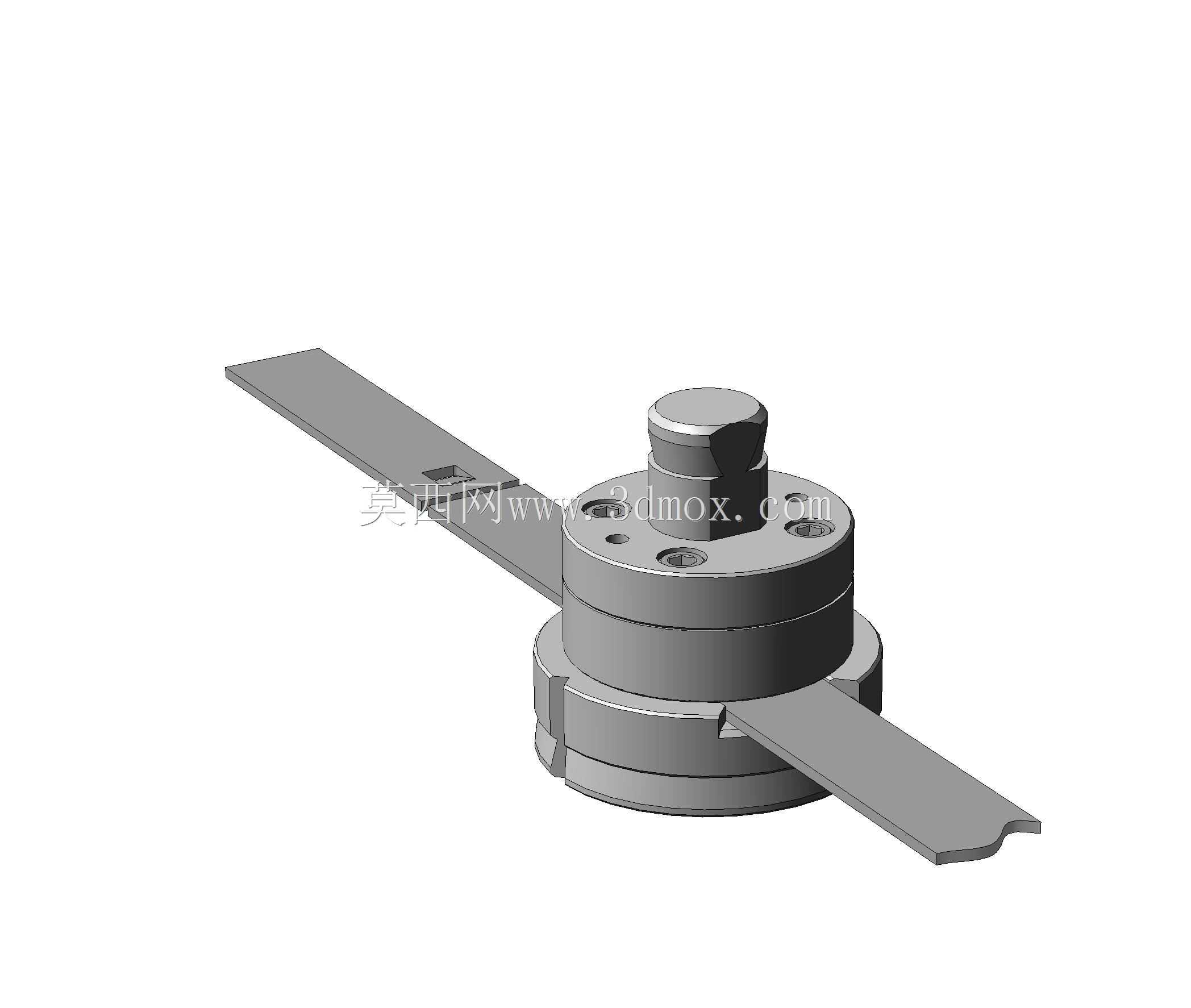

这套工装结构主要面向小型轴类、盘类坯料的批量装夹作业场景，常见于五金零件加工车间的铣削、钻孔工序工位，也可适配小型磨床的工件定位装夹需求，替代传统手动卡盘完成快速定位，减少单件装夹的辅助耗时。结构核心采用分层式圆盘基座设计，下层圆盘为安装定位基准，底面预留与设备工作台T型槽匹配的安装位，可直接通过螺栓锁紧在常规机加工工作台上，安装时需保证基座端面与工作台面的平行度误差控制在0.02mm以内，避免装夹后工件出现垂直度偏差。中层为夹具体的主体承载层，内部集成弹性锁紧结构，顶部的凸起定位柱可插入坯料的中心定位孔，完成径向定位，柱体侧面的锁紧销可在装夹到位后自动弹出，卡入坯料的定位缺口实现周向防转，无需额外打表找正即可保证装夹定位精度。两侧向外延伸的扁平臂结构为辅助定位基准，臂身开设的长条形槽口可适配不同规格的辅助压块，当加工异形坯料时，可在槽口内加装侧向压紧件，补充装夹的压紧点，避免加工过程中工件受切削力作用出现位移。设计过程中优先考虑了装夹操作的便捷性，整体结构无复杂操作件，坯料放置到定位柱后仅需向下按压即可触发锁紧机构完成装夹，拆卸时向上提拉顶部柱体的解锁帽即可松开工件，整套装夹动作可在两秒内完成，适配小零件批量加工的快换需求。尺寸边界上，基座整体直径控制在120mm范围内，双侧臂展总长度为280mm，整体高度不超过80mm，不会占用过多工作台操作空间，也可适配小型加工中心的刀库避让空间，避免加工过程中刀具与夹具体发生碰撞。臂身厚度设置为8mm，采用45号钢调质处理，既保证足够的结构刚性，避免压紧时出现臂身形变，也控制了整体结构重量，单人即可完成整套工装的搬运与安装调试。夹具体内部的锁紧弹簧采用65Mn材质制作，可保证万次以上的装夹循环寿命，日常维护仅需定期在滑动配合面加注少量润滑脂即可，无需复杂的拆解保养。
