预制混凝土楼梯成型用钢模设备结构

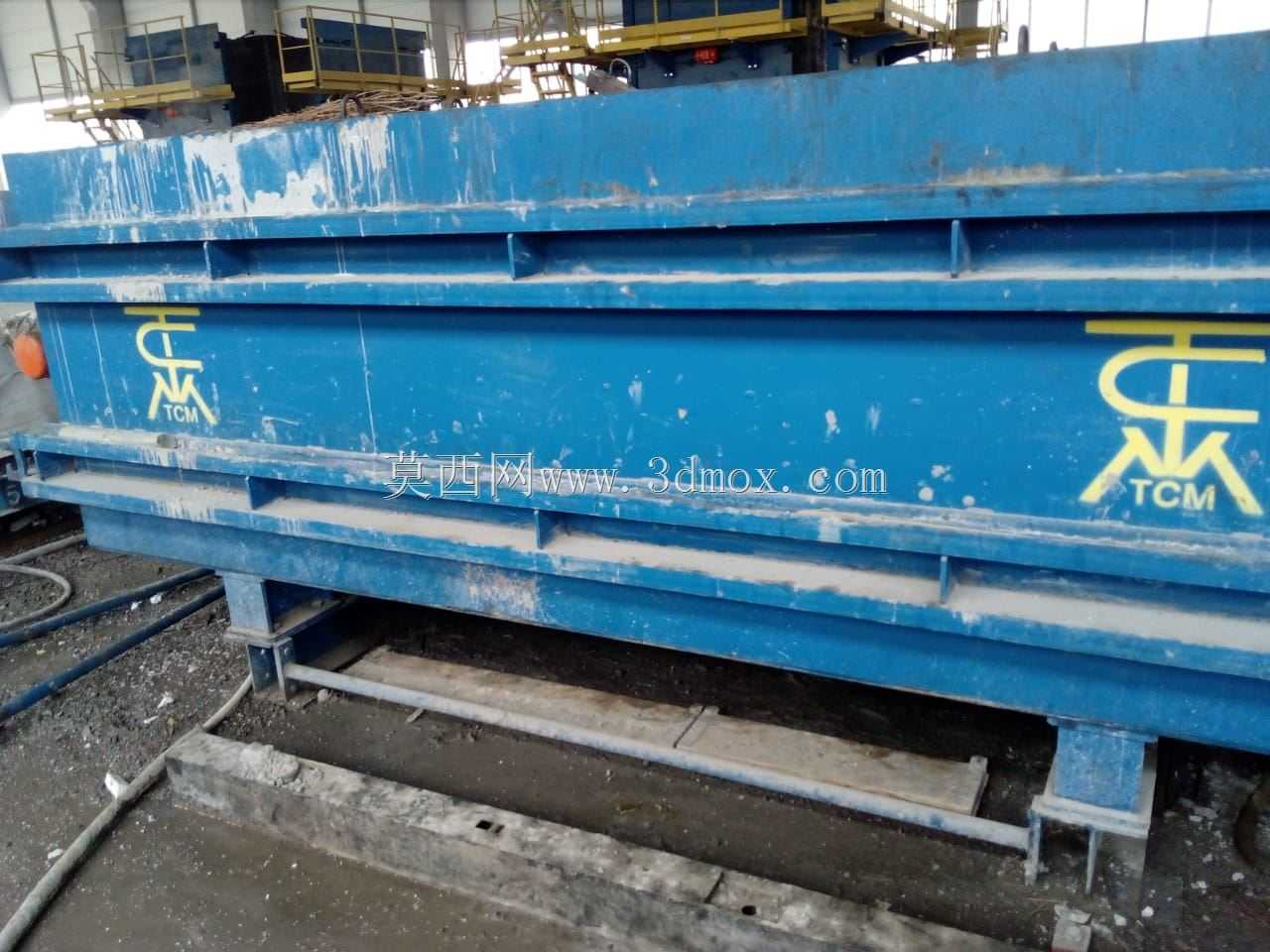

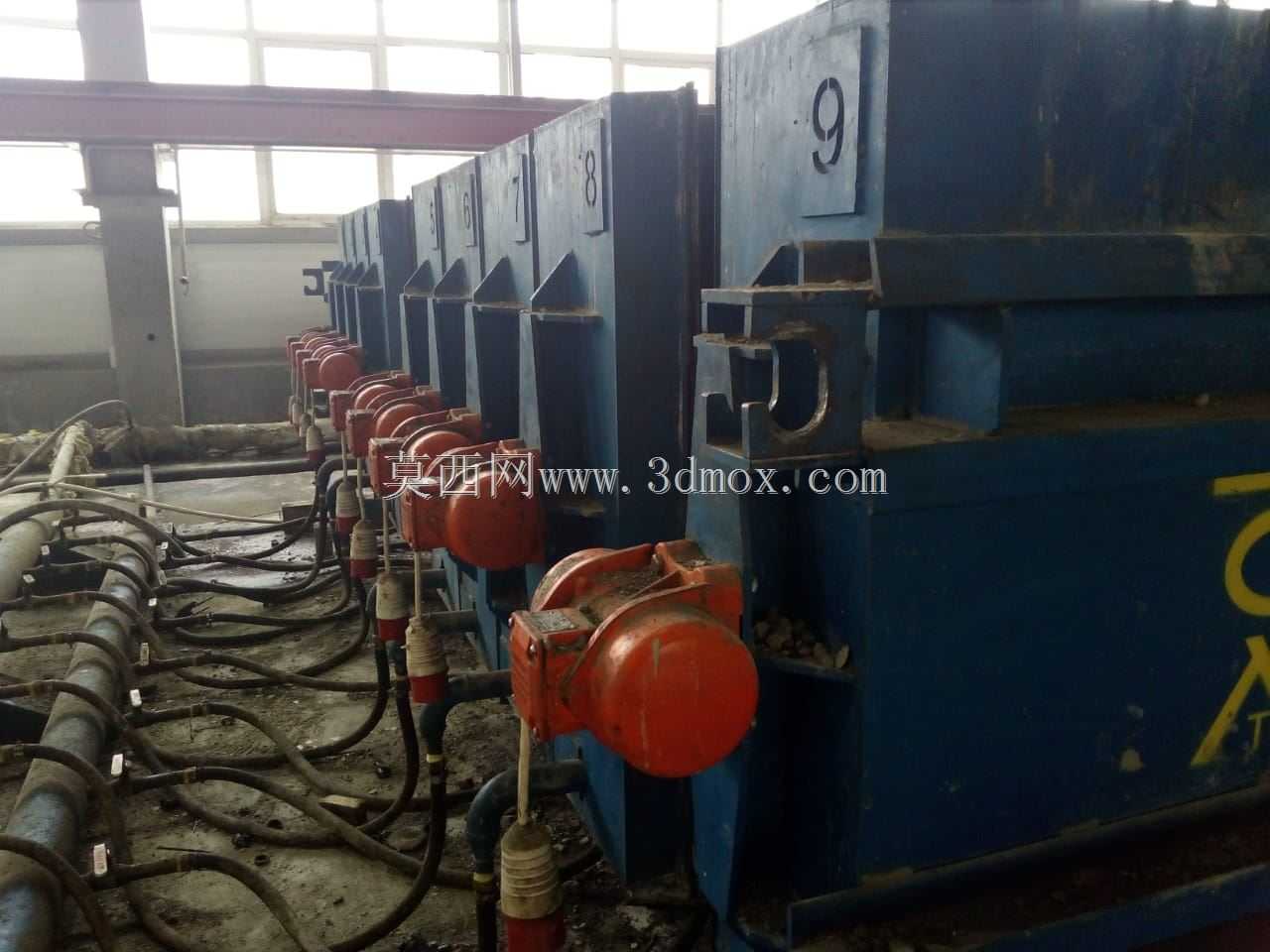

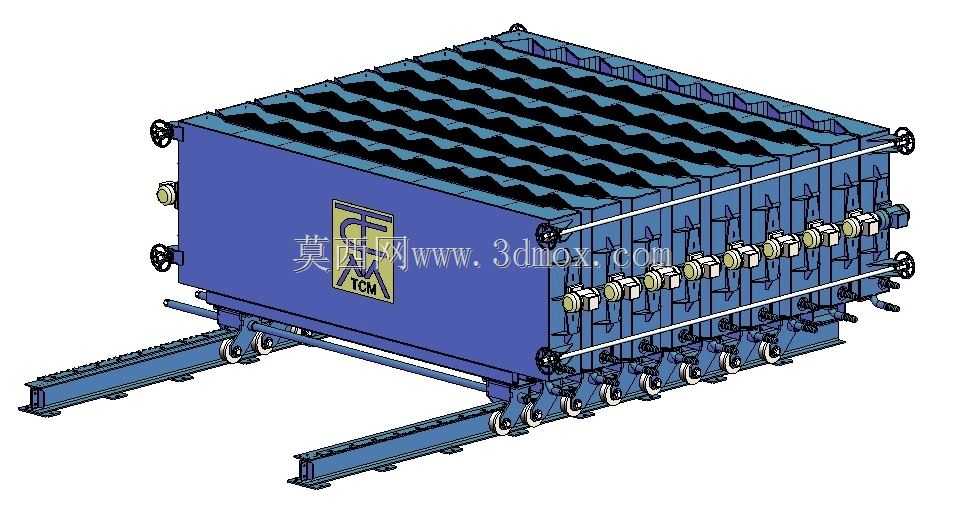

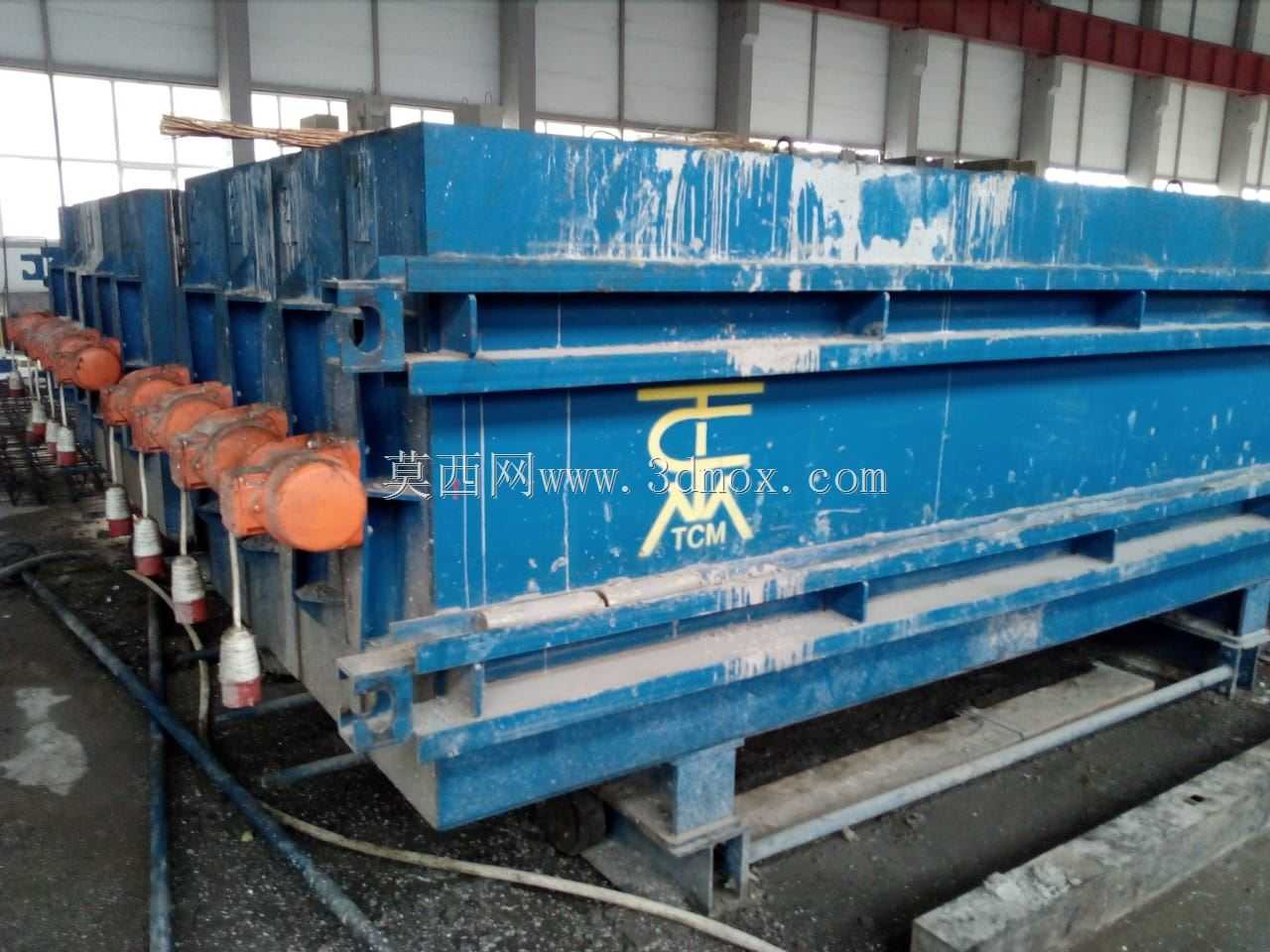

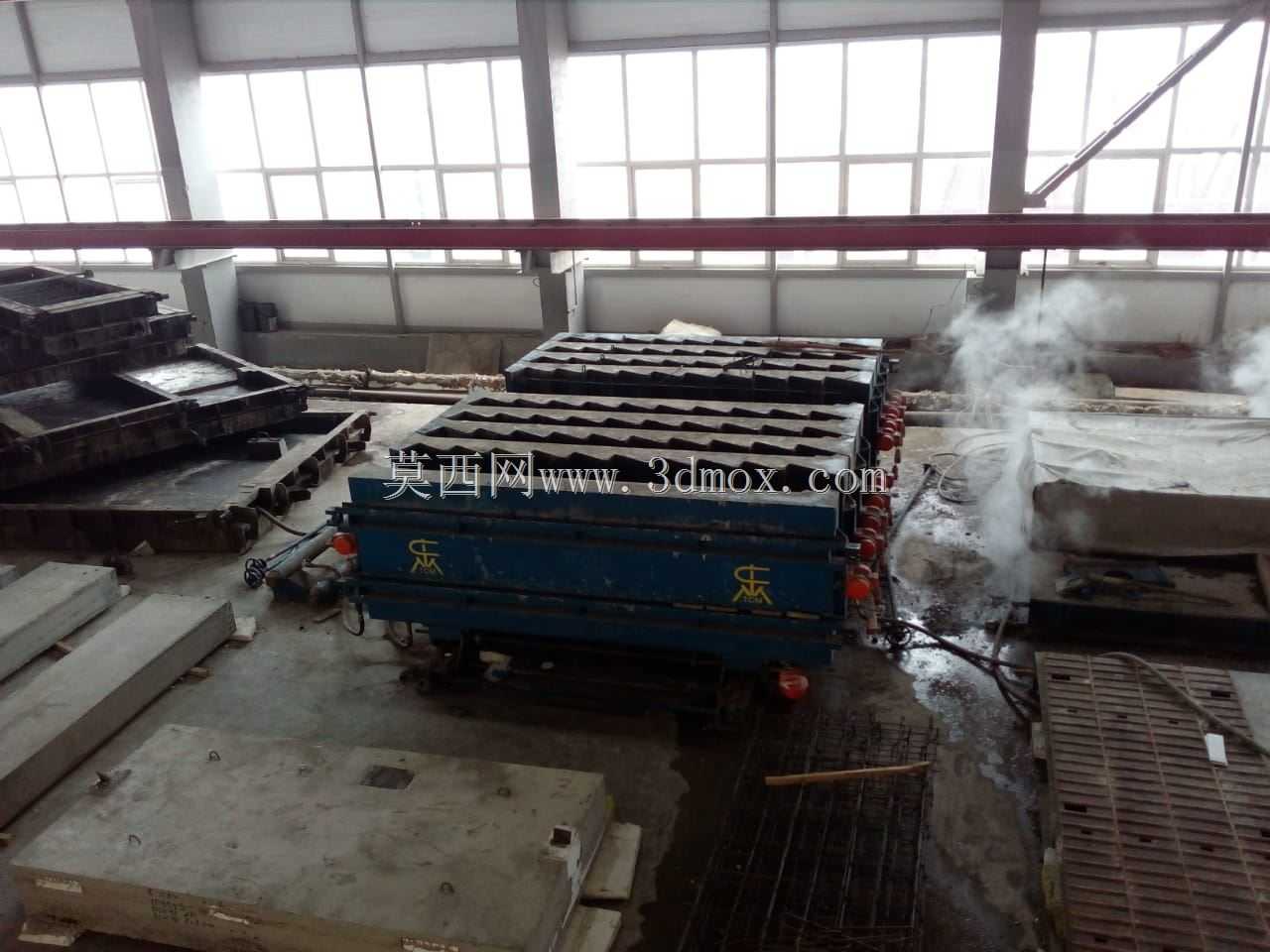

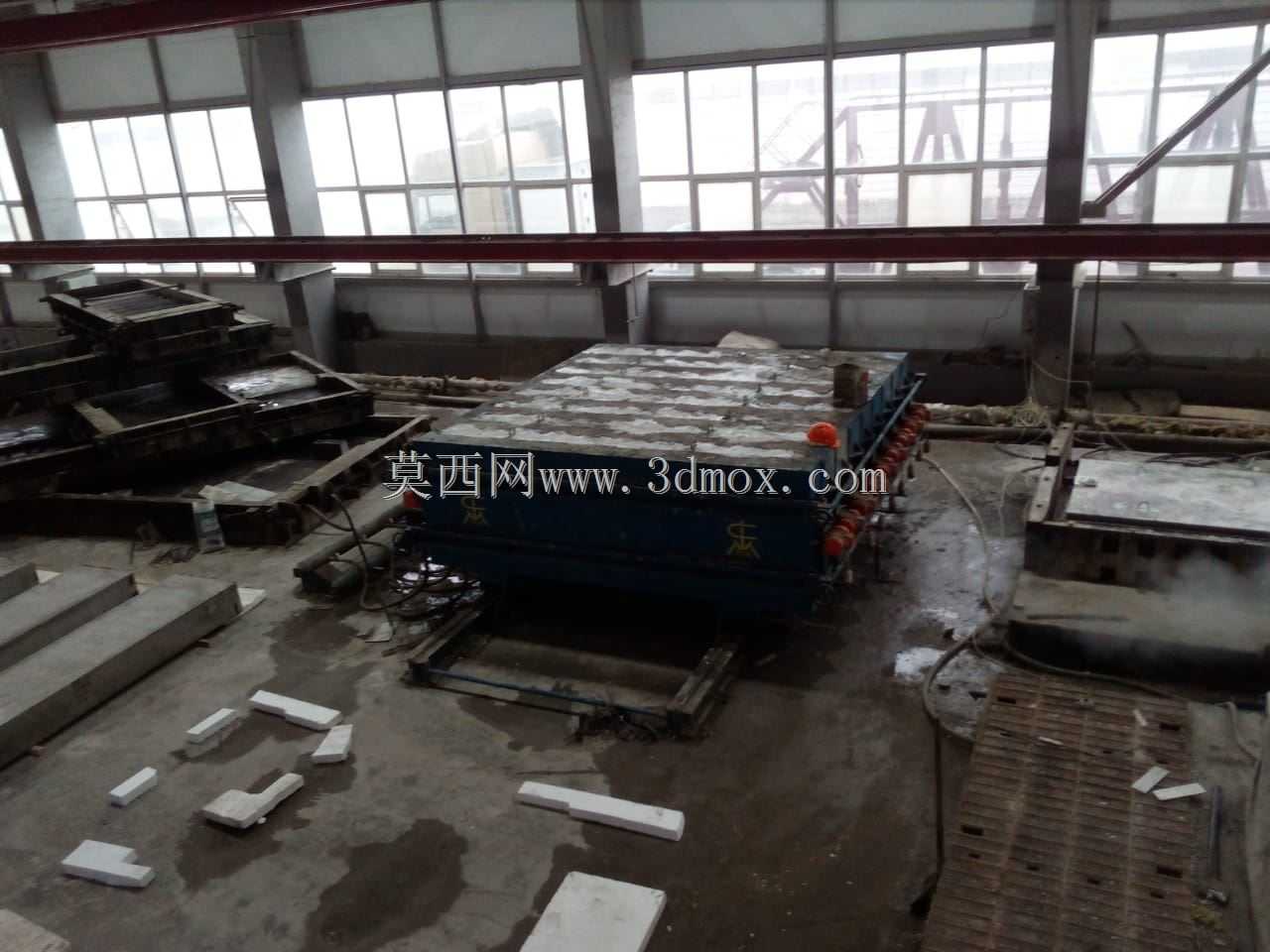

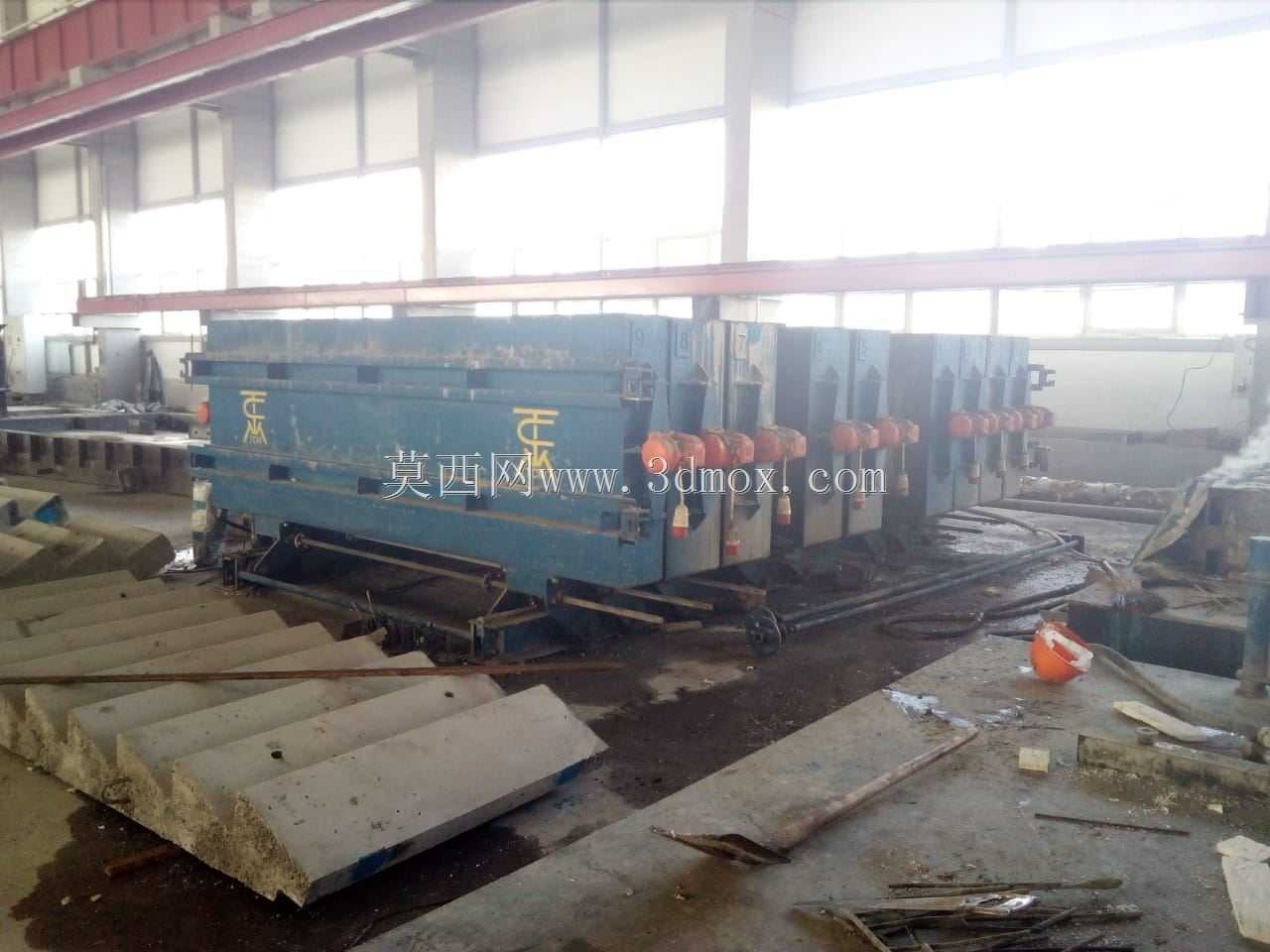

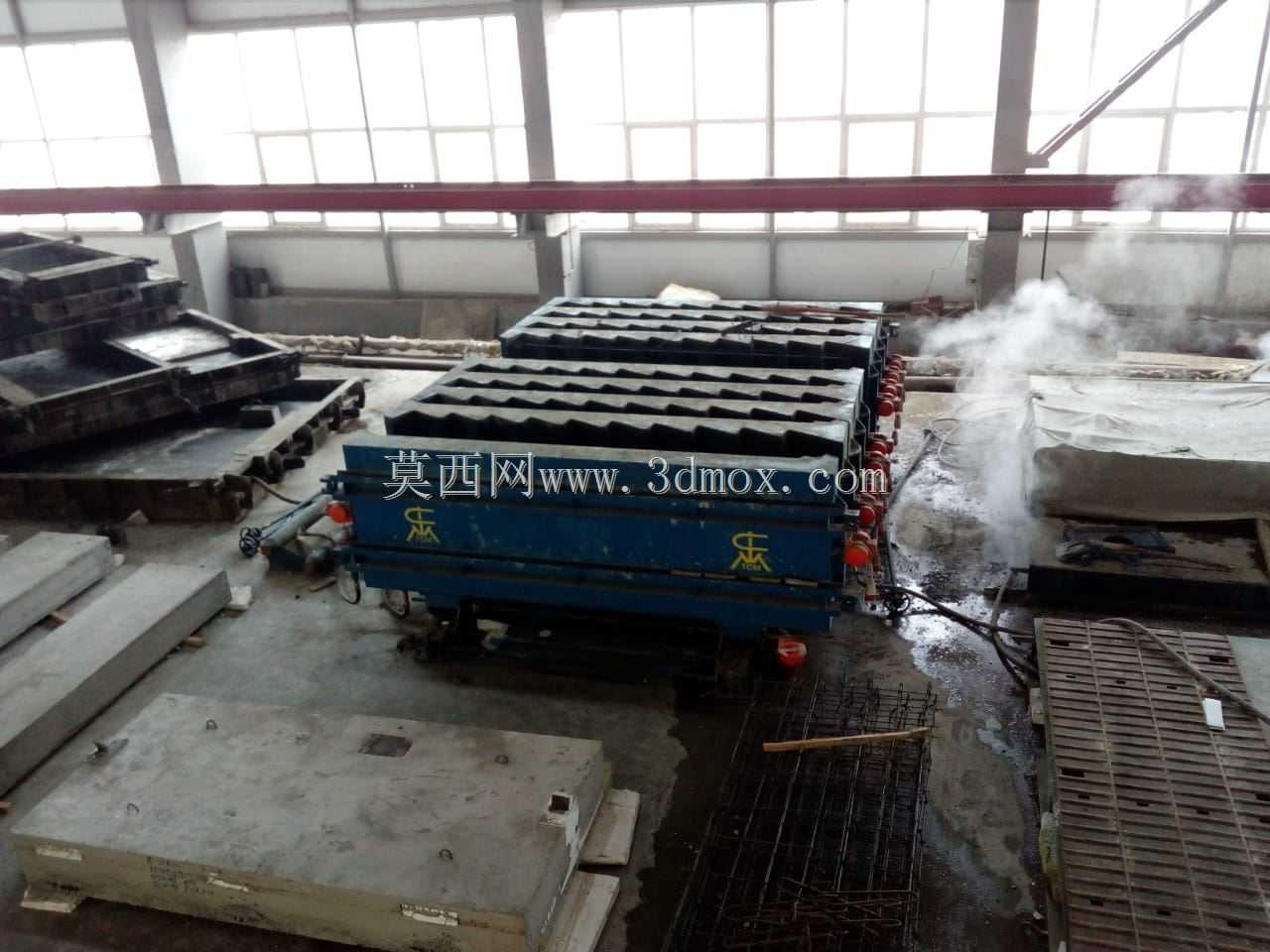

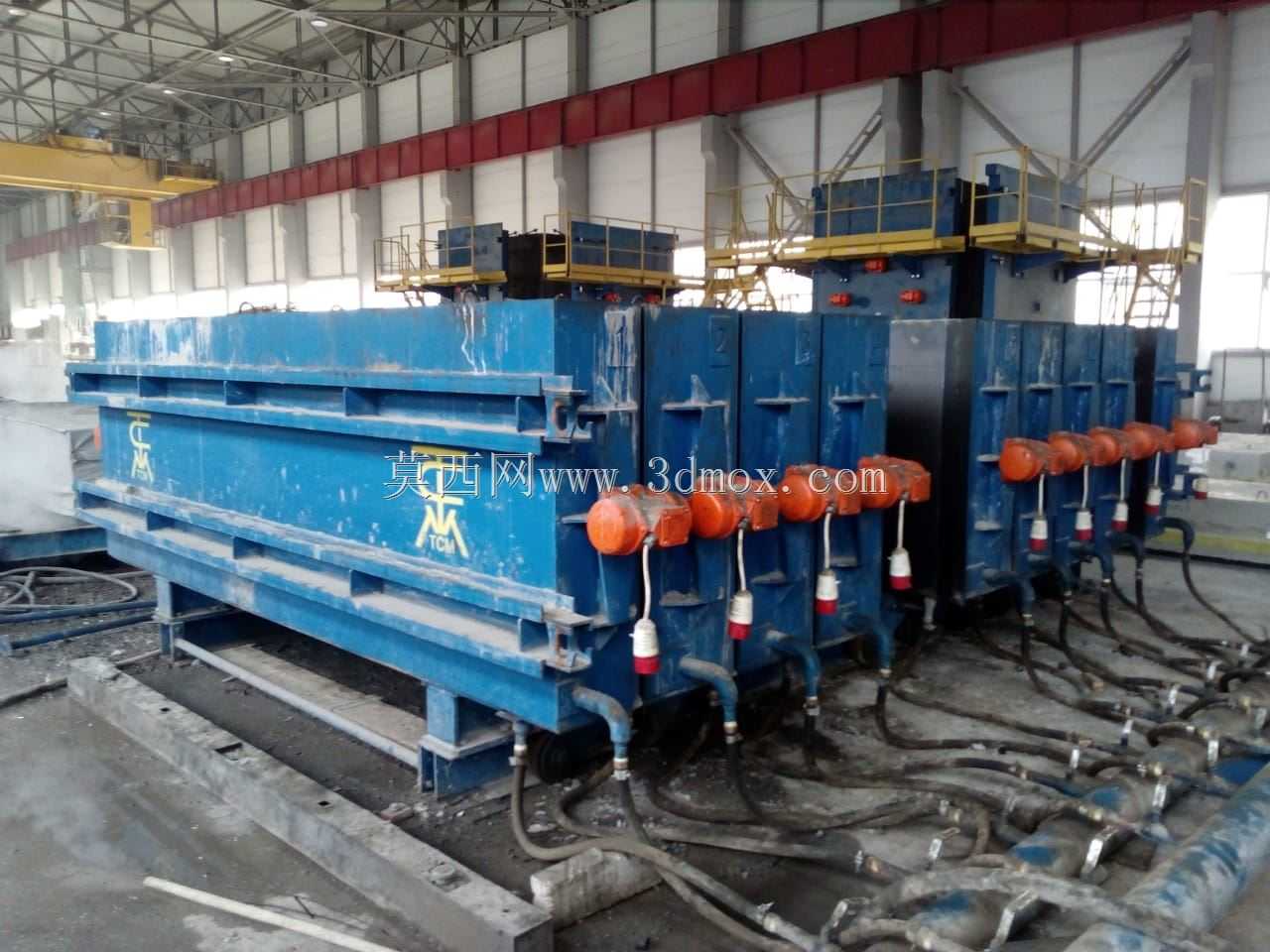

该钢模设备主要应用于装配式建筑预制构件生产场景，针对混凝土楼梯的批量预制生产设计，可在预制构件厂内完成楼梯构件的浇筑成型作业，替代传统现场支模浇筑的低效作业模式，适配标准化住宅、工业建筑的楼梯构件批量供货需求。设备整体采用卧式排布结构，底部设置带滚轮的行走基座，可沿厂区预设导轨实现工位转移，适配蒸养、脱模、清模不同工序的工位流转需求，基座的轨距设计需匹配厂区现有预制构件生产线的导轨间距，安装时需保证基座水平度偏差控制在合理范围，避免模腔错位影响构件成型精度。模腔主体采用多块侧模拼接结构，侧模表面加工有匹配楼梯踏步轮廓的成型面，相邻侧模之间通过锁紧手轮实现快速装夹，手动操作即可完成合模与开模动作，无需额外配置液压或气动锁紧系统，降低设备配套成本与运维难度，侧模的锁紧点位沿模腔长度方向均匀排布，保证浇筑过程中模腔密封性能，避免漏浆问题。设备配置蒸汽加热通路，可接入厂区蒸汽管网对模腔进行均匀加热，加速混凝土凝固硬化，缩短构件养护周期，加热管路沿模腔侧壁与底部分布，保证模腔各区域温度差控制在合理区间，避免构件因温度不均产生开裂变形。模腔端部设置定位止口，可保证合模后侧模与底模的同轴度，成型后的楼梯构件尺寸偏差满足装配式建筑构件的验收要求，侧模的成型面做耐磨处理，可承受多次混凝土浇筑、脱模的摩擦损耗，延长模具使用寿命。设备的侧模可沿导向杆实现横向移动，开模时侧模向外退让足够空间，方便成型后的楼梯构件吊装取出，合模时通过定位销保证各侧模的位置精度，避免踏步轮廓错位。整体结构设计兼顾生产效率与操作便捷性，手动操作的结构设计适配中小型预制构件厂的生产条件，无需复杂的电控系统即可完成生产作业，蒸汽加热的配置可有效提升构件产出效率，行走式基座可直接接入现有预制构件生产线的流转系统，无需额外改造厂区布局，设备的整体宽度与高度适配常规预制构件车间的门廊、吊装设备作业范围，安装时无需对车间结构进行特殊改造。
