威尔伍德法兰安装式制动主缸结构设计

学生方程式赛车的制动系统搭建中，主缸的选型与安装直接决定踏板脚感、制动响应速度与整套液压回路的可靠性，这款法兰安装结构的制动主缸，正是针对赛事场景下紧凑安装空间、高制动压力输出需求开发的结构方案。从实际装车场景来看，这类主缸多用于开放式座舱的方程式赛车、小型改装场地赛车的制动回路前端，直接通过法兰面固定在驾驶舱前围的安装支架上，相比传统拉杆吊挂式安装，法兰连接的结构刚性更强，在高频次高强度制动工况下，不会因为安装支架形变导致踏板行程虚位增大，能给车手传递更直接的制动压力反馈。

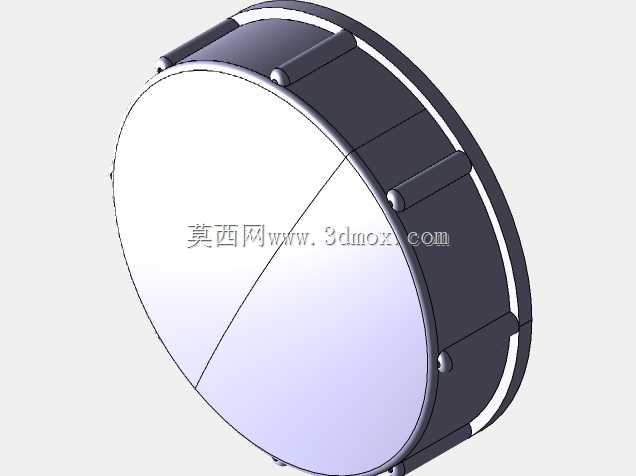

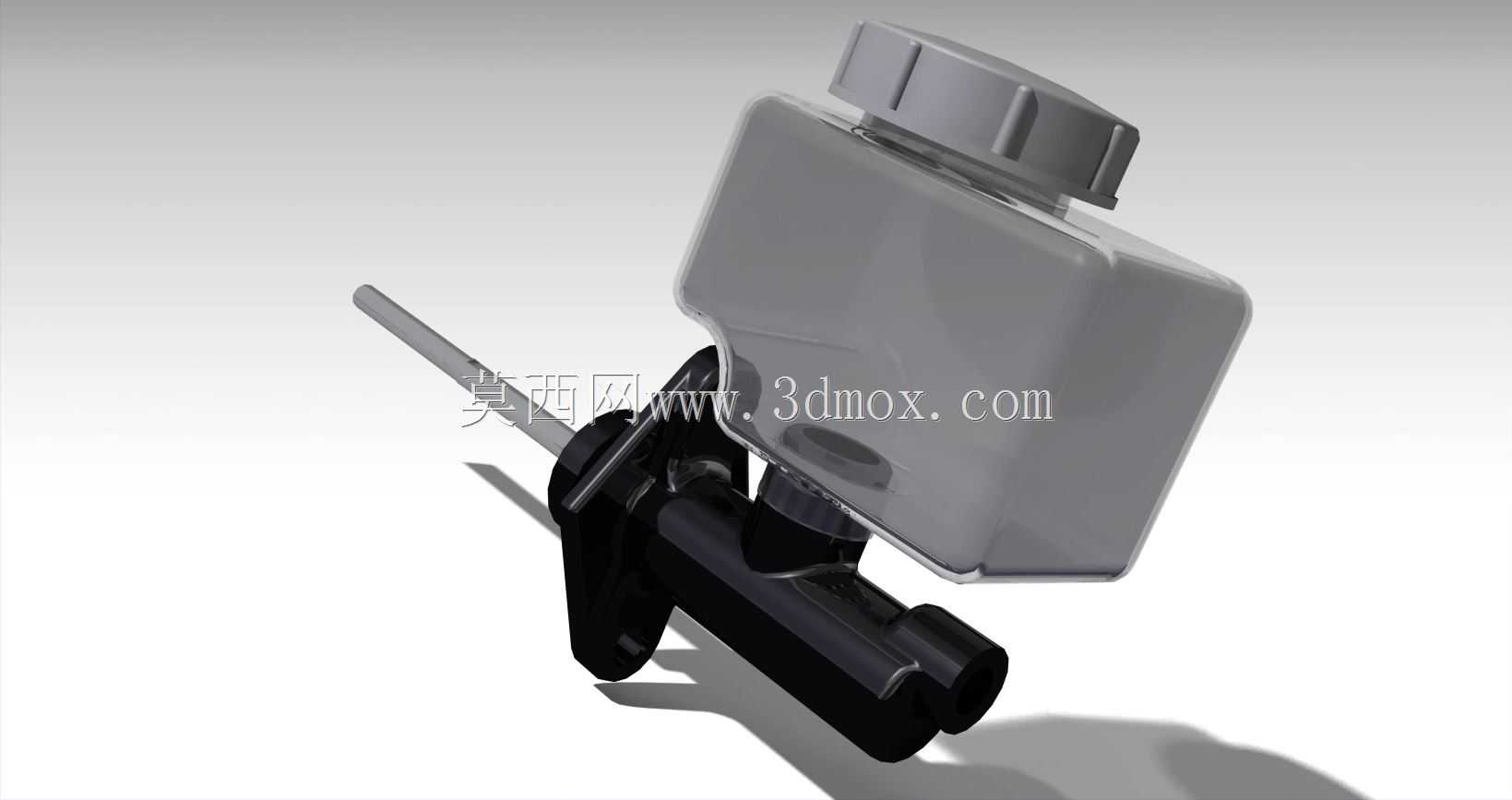

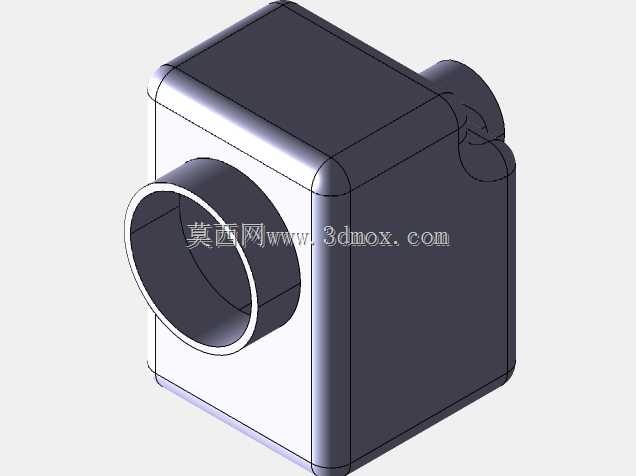

设计层面，这款主缸采用泵体与储液壶集成式布局，储液壶采用半透明工程塑料材质，既可以在日常检查时快速观察制动液液位，也能通过顶部的旋盖结构快速完成制动液加注与排气作业，储液壶与泵体的连接位置做了密封凸台结构，避免车辆在赛道剧烈颠簸、侧向加速度较大时出现制动液渗漏的问题。泵体本身采用硬质金属材质加工，内部的活塞与缸筒配合精度控制在微米级，保证高压输出时的内泄量控制在极低水平，适配DOT4级别以上的竞赛用制动液，能够承受连续重刹带来的高温工况，不会因为制动液汽化导致制动失效。

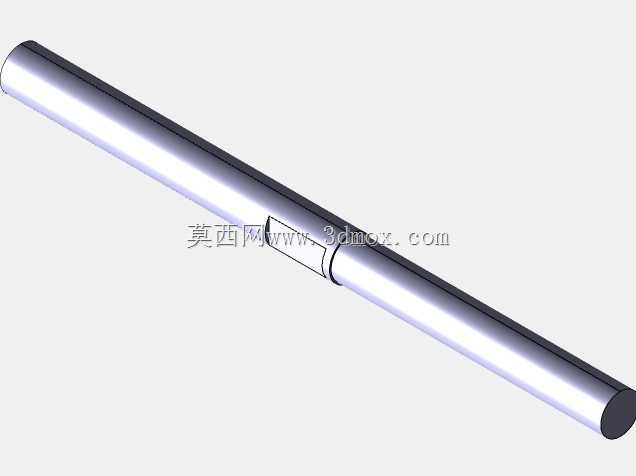

安装边界上，这款主缸的法兰安装面做了标准化的孔位布局，5/8英寸的缸径规格刚好匹配前后轮制动力分配的需求，输出推杆的伸出长度做了可调设计，在装车时可以根据踏板杠杆比、安装位置的深度差调整推杆初始长度，保证踏板自由行程控制在合理区间，不需要额外加工转接垫片或者修改安装支架。泵体侧面的油口采用标准螺纹接口，可以直接适配赛事常用的不锈钢制动硬管与快拆接头，不需要额外做螺纹转换，减少管路接头数量也就降低了制动回路渗漏的风险。

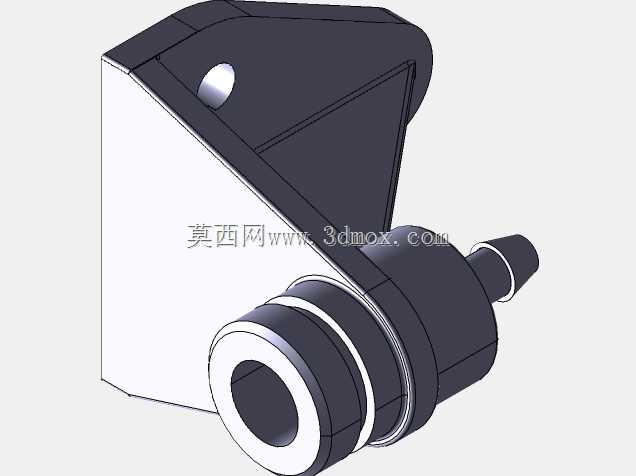

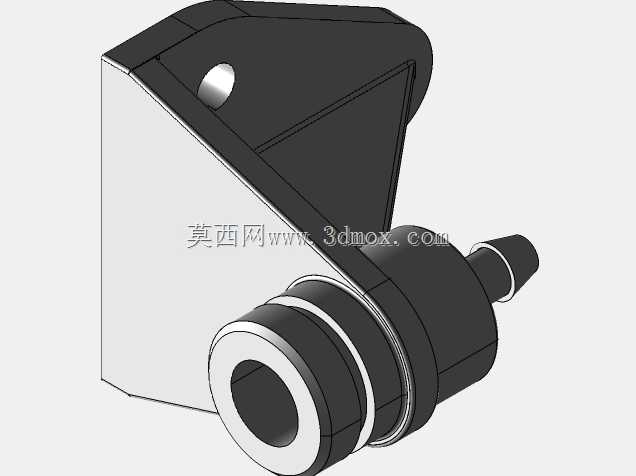

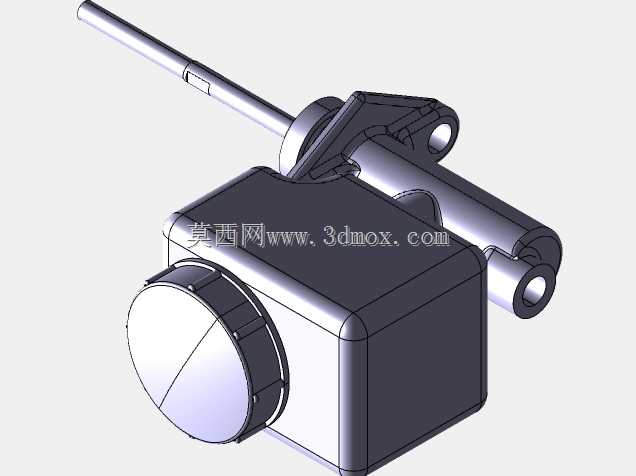

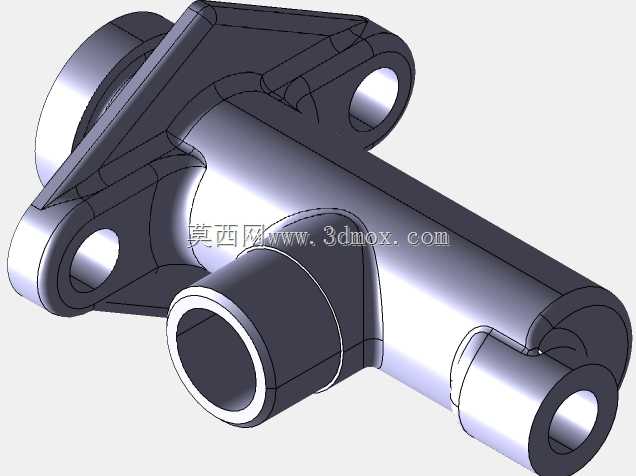

从结构建模的细节来看，这款模型完整还原了主缸的所有外部安装特征，包括法兰面的安装孔位、推杆的球头连接结构、储液壶的加强筋造型、泵体上的工艺凸台，不管是用来做赛车制动系统的布局校核、安装支架的结构设计，还是制动踏板总成的装配干涉检查，都能直接复用模型的尺寸特征，不需要再反复测量实物尺寸。实际设计过程中，这类主缸的安装位置需要避开转向柱、踏板摇臂的运动路径，同时要保证储液壶的加注口处于方便操作的位置，模型里预留的安装间隙刚好满足这些布置要求，法兰面的贴合精度也能保证安装后泵体与推杆的同轴度，避免长期工作后出现活塞偏磨导致的密封失效问题。
