汽车旋转起重提升机构结构设计

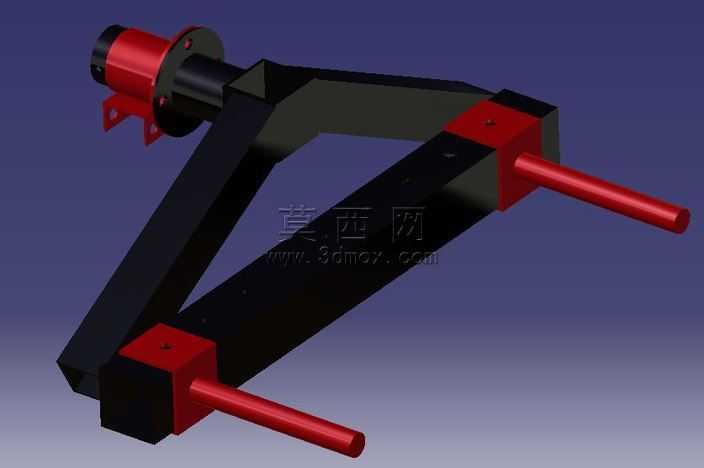

本作品为面向汽车配套使用的旋转起重提升机构三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计的尺寸配合规范，对每一处装配节点都做了对应的公差预留设计，确保模型可直接用于后续的结构验证与工程出图环节。模型渲染阶段采用了工业产品常用的材质区分方案，将主体承载框架设置为哑光黑色金属材质，模拟高强度合金钢的表面质感，突出结构的厚重承重属性；端部的旋转驱动轴、操作杆以及连接座部件采用亮红色烤漆金属材质，既还原了起重设备的安全警示配色习惯，也能清晰区分不同功能的结构部件，让整体装配关系一目了然。从结构设计来看，该机构采用对称式三角承载框架作为主体受力结构，三角形的稳定力学结构可以有效分散起重作业时的载荷，避免单侧受力产生的结构形变；框架一端集成了带安装法兰的旋转驱动组件，法兰盘上预留了标准的安装孔位，可直接与动力输出端或者固定基座完成对接，实现整个提升臂的旋转调节功能；框架的两个远端伸出圆柱形操作杆，既可以作为手动调节的施力部位，也可作为外接动力的连接轴，适配不同的使用场景；框架与红色部件的连接部位采用方块式嵌合连接结构，增大了接触受力面积，降低连接部位的应力集中风险，提升整体结构的使用寿命。设计思路上，该模型兼顾了手动操作与动力驱动两种使用模式，整体结构紧凑无冗余部件，在满足起重提升、旋转调节核心功能的前提下，尽可能压缩了机构的整体体积，适合集成在汽车配套的随车起重场景中，可完成小吨位重物的提升、角度调整作业，结构的受力路径清晰，从驱动端到承载端的力传递经过了多次优化，避免出现受力死角，同时部件的拆分设计符合加工工艺要求，所有非标准件都具备可加工性，标准件部分可直接选用对应规格的现成配件，能够有效降低后续实物打样的生产成本，整体设计兼具实用性与工业设计美感，在机械结构合理性的基础上融入了简洁的后现代工业设计风格，线条利落配色分明，既满足功能需求也具备较好的视觉呈现效果。
