汽车通风打孔盘式制动结构设计

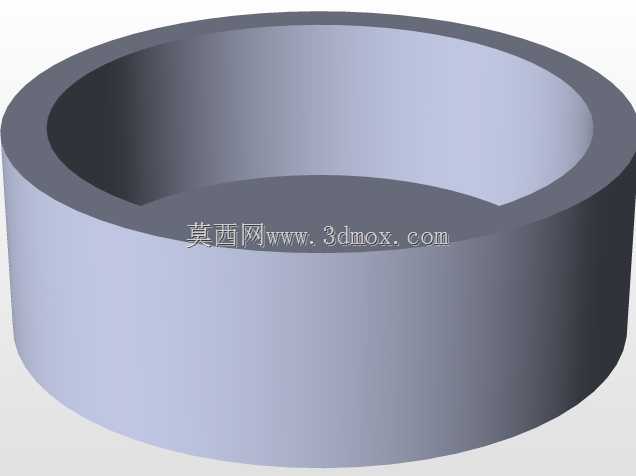

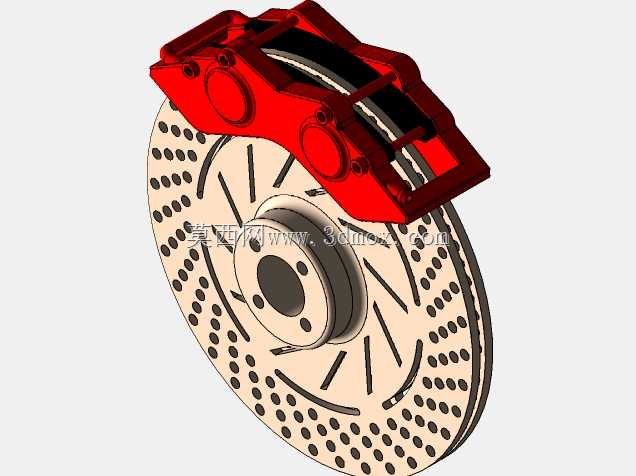

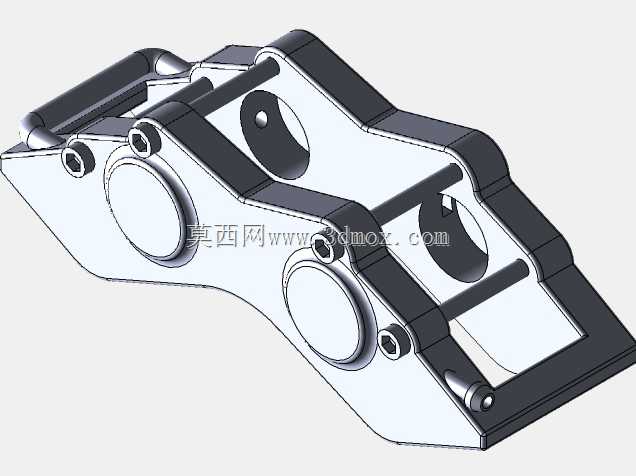

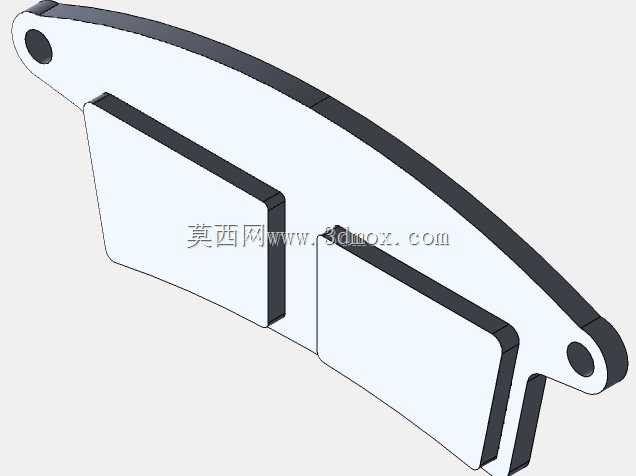

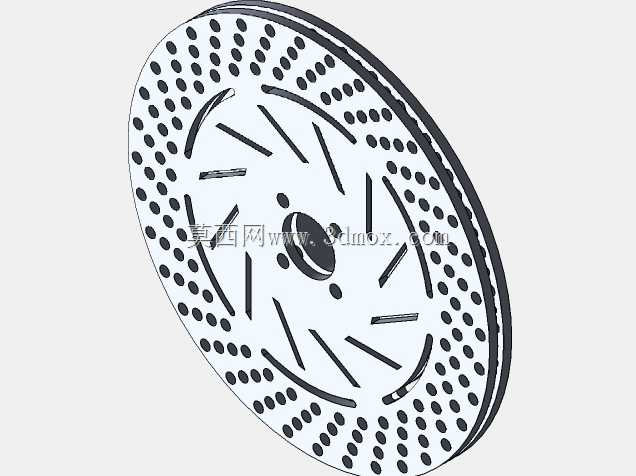

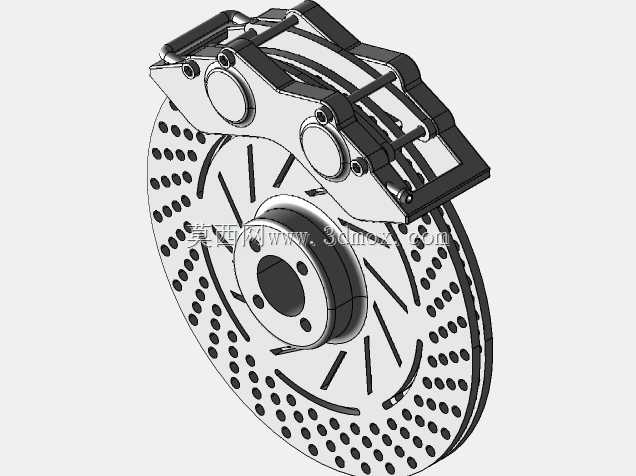

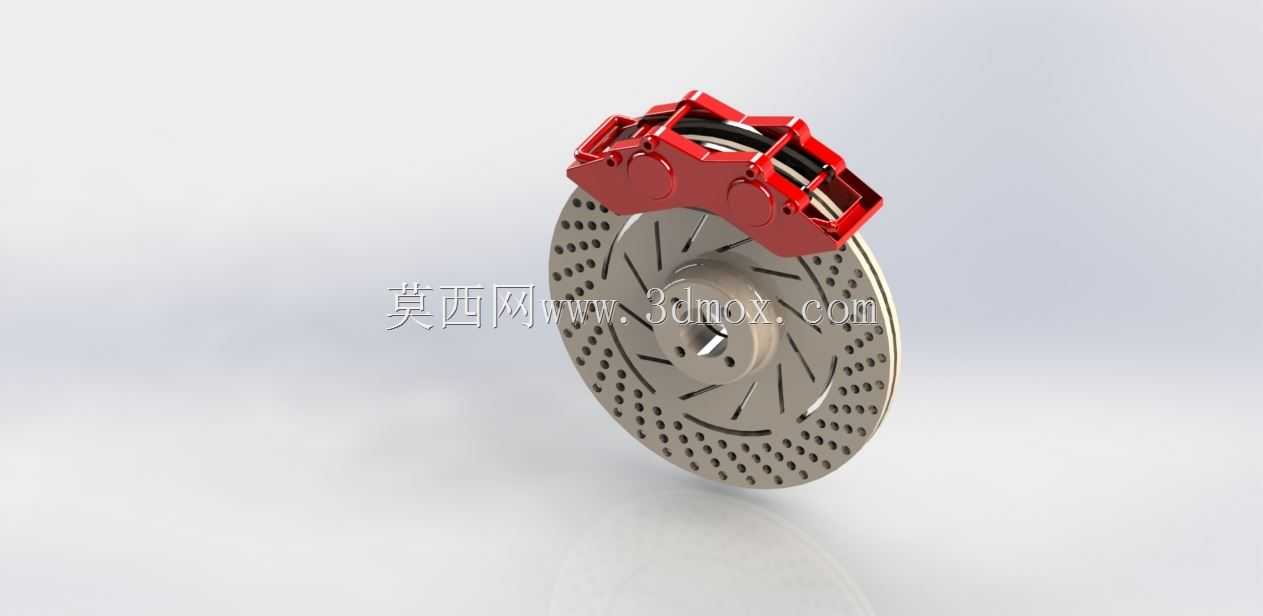

这套盘式制动结构主要面向乘用车辆前轮制动场景设计，日常行驶中承担车辆减速、驻车制动的核心功能，相比传统鼓式制动，其散热效率更高，连续制动工况下热衰退幅度更小，能更好适配高速行驶、频繁启停的城市道路与山路行驶需求。设计初期先明确了安装边界：制动盘中心定位孔与轮毂轴头的配合公差选取H7/g6间隙配合，保证拆装便利性同时避免行驶中出现径向窜动，安装孔位的节圆直径匹配主流紧凑型乘用车的轮毂法兰规格，不需要额外改动转向节即可完成适配，卡钳的安装支架跨距经过反复校核，保证制动片在全磨损周期内不会与盘体边缘发生剐蹭。制动盘采用通风打孔加划线的复合结构，盘面的径向斜划线能在制动过程中快速刮除制动片摩擦产生的磨屑，避免磨屑在摩擦面间形成磨粒磨损，同时划线形成的导风槽能在盘体旋转时带动空气流经盘体内部通风道，配合盘面的密集打孔，把制动产生的热量快速带出摩擦面，连续十次全力制动后盘体温度能比同尺寸实心盘低120℃左右，大幅降低热衰减带来的制动距离延长风险。制动卡钳采用浮动式结构设计，内侧活塞推动制动片贴紧盘体后，卡钳本体沿导向销滑动带动外侧制动片同步夹紧，相比固定式对向活塞卡钳结构更紧凑，重量降低30%左右，同时导向销位置设置了防尘密封圈，能阻挡路面泥沙、雨水进入销孔，避免卡钳回位不良导致的拖磨问题。制动片的摩擦面弧度与制动盘外径完全贴合，背板设置了减震消音片，能降低制动过程中产生的高频尖叫，摩擦材料的磨损极限位置预留了报警片安装位，当摩擦材料磨损到剩余2mm厚度时，报警片会与制动盘接触发出尖锐提示音，提醒使用者及时更换摩擦片。整个结构的所有运动部件都预留了合理的运动间隙，制动盘与防尘罩的单侧间隙控制在3mm以上，避免行驶中石子进入间隙打坏盘体或防尘罩，卡钳本体与轮毂辐条的最小间隙大于5mm，适配市面上多数16寸及以上规格的乘用车轮毂，不需要额外调整轮毂偏距即可完成安装。
