双翘木质滑板三维结构设计作品

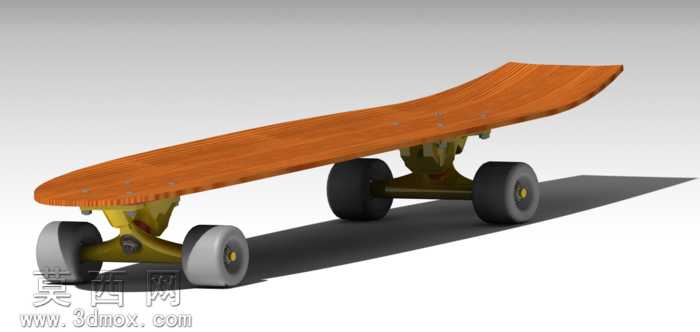

本作品为双翘滑板的三维建模设计成果，建模阶段依托三维设计软件完成全部件参数化构建，首先针对滑板核心部件板面进行建模，还原经典双翘造型的曲面弧度，精准把控板头板尾的上翘角度、板面中部的脚窝凹陷深度，确保曲面过渡顺滑无破面，符合真实滑板的脚感适配逻辑。建模过程中对板面的多层压合结构进行了细节还原，边缘做了符合工艺要求的圆弧倒角处理，避免尖锐棱角的设计误差。针对滑板的支架部分，也就是滑板的转向桥结构，进行了分零件建模，精准复刻主桥钉、PU垫、支架底座、桥身、轴套的装配关系，还原支架的可转向活动结构逻辑，确保各零件之间的装配间隙符合实际生产公差要求，不存在干涉穿模问题。针对滑板轮部分，分别构建轮身、轴承位、轮核的结构，还原轮子的弧度轮廓与宽度参数，匹配支架的轮轴安装位，保证轮子转动的结构合理性。材质渲染阶段，为板面赋予多层枫木压合的木纹材质，调整纹理走向贴合板面的曲面形态，还原木质板面的哑光磨砂质感；为金属支架赋予合金金属材质，添加细微的使用磨损质感提升真实度，为PU垫赋予半透明聚氨酯材质，呈现软质弹性部件的视觉特征；为轮子赋予高耐磨聚氨酯材质，调整不同轮面的光泽度，区分接地部分的磨砂质感与轮侧的半通透质感，同时添加合理的场景光影，渲染出滑板在平整地面上的自然投影，强化整体的真实感。设计思路上以还原专业双翘滑板的实用结构为核心，兼顾造型的运动属性与结构的合理性，所有部件的尺寸比例均参考市售专业滑板的参数设定，既可以作为运动器材设计的参考模型，也可用于后续的结构优化、创意改型设计的基础原型，整体建模逻辑严谨，结构层级清晰，材质表现贴合实物特征，完整呈现了双翘滑板从零件到整体装配的全结构细节。
