实验室多工位化学试剂分配装置结构设计

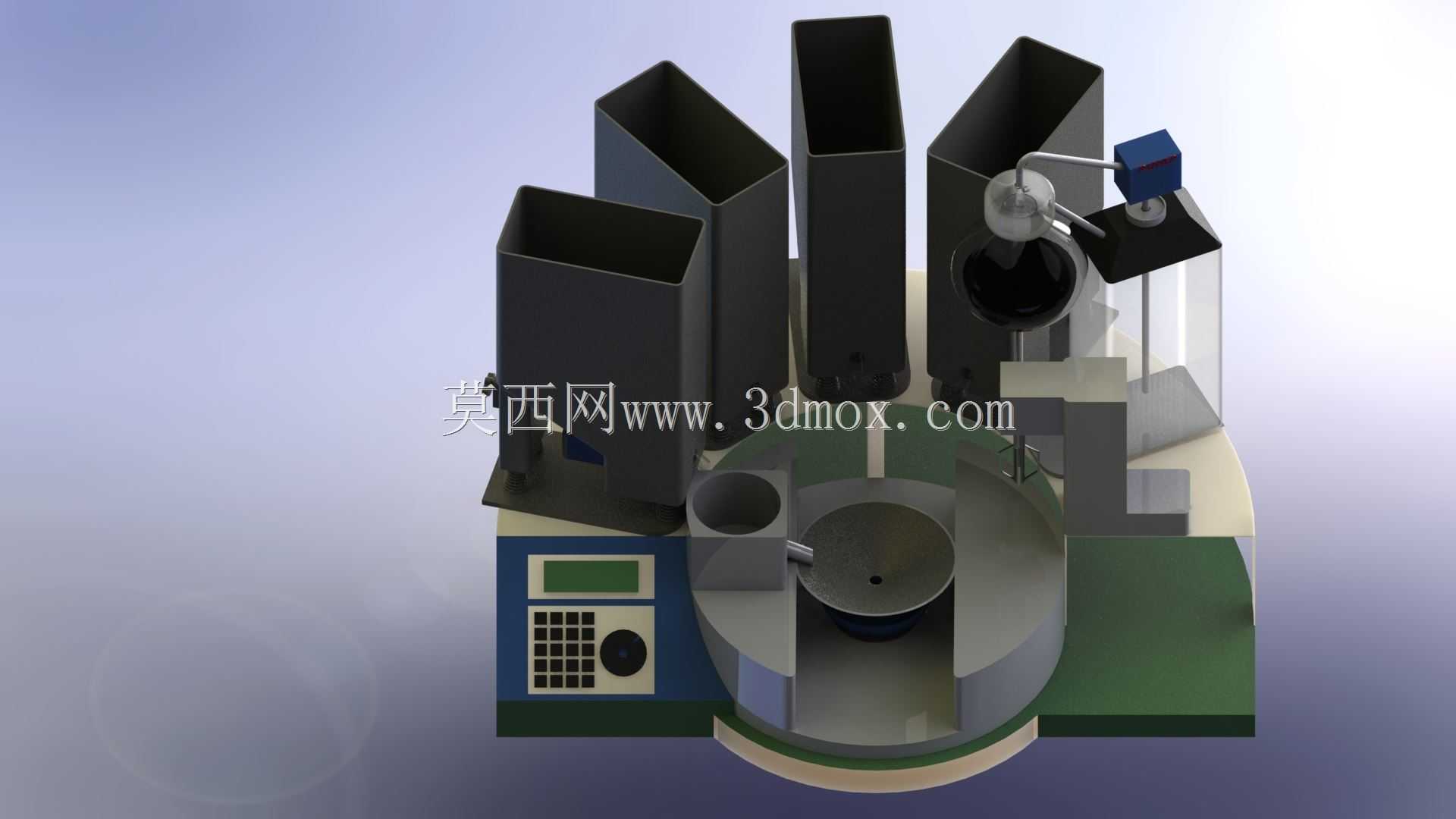

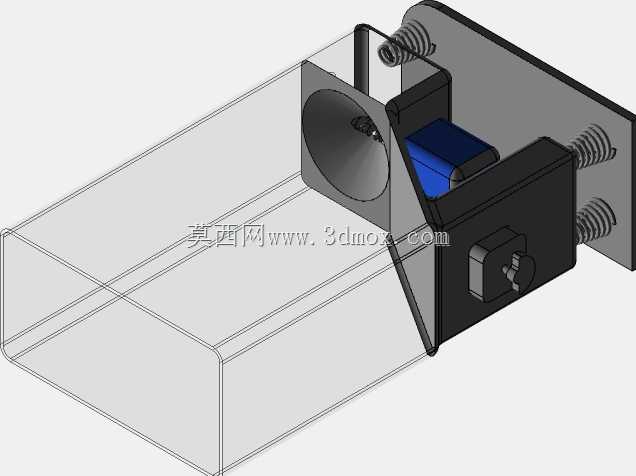

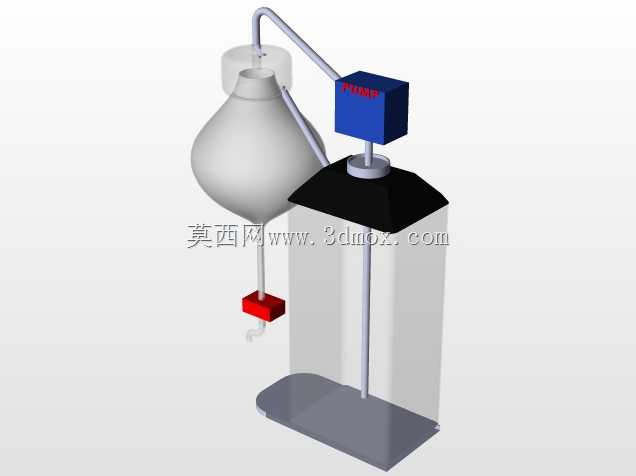

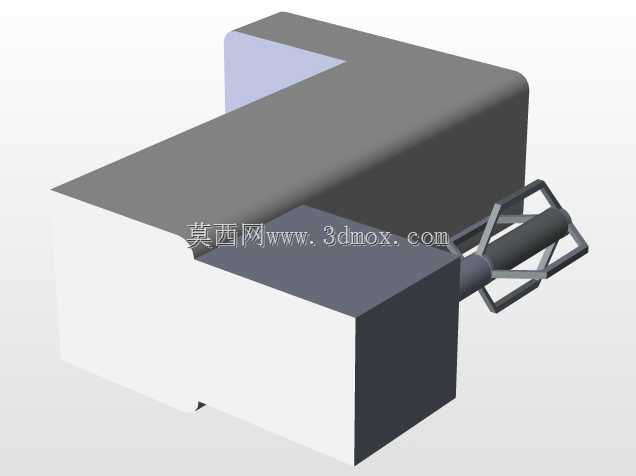

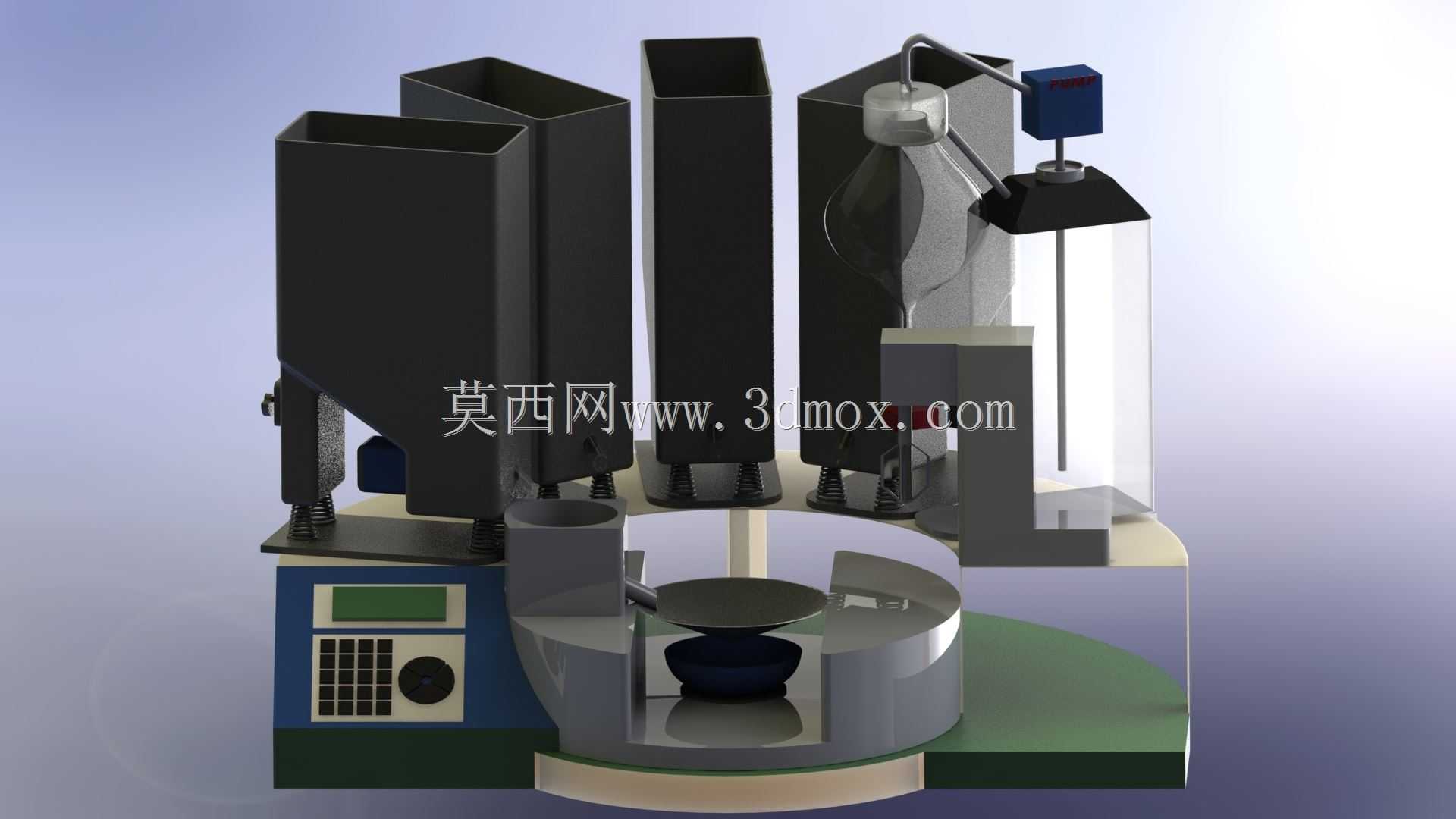

这套多工位化学分配装置主要面向理化分析实验室、小型化工制剂调配场景设计，可同时承载四类不同性状的化学试剂存储与定量分配作业，适配常规实验流程中多试剂依次投料、定量配比的操作需求，替代传统人工移液、倾倒的操作模式，降低腐蚀性、挥发性试剂接触操作人员的风险。从结构布局来看，装置采用圆盘式回转工位设计，中心回转盘直径适配常规实验台摆放边界，整体安装 footprint 控制在常规实验室边台可用范围内，无需额外改造台面即可放置，底部设置可调减震支脚，可抵消回转动作带来的轻微振动，保证定量分配精度。装置左侧集成数显控制单元，按键阵列采用防腐蚀覆膜设计，可耐受常规化学试剂飞溅，控制单元内置定量参数存储模块，可预设不同试剂的单次分配量，适配不同实验配方的调用需求。四个存储工位分别适配不同性状试剂：两个方形敞口料仓用于存放颗粒状、粉末状固体试剂，仓壁做倾斜导料角度设计，避免粉料架桥堵塞，底部配合螺旋给料结构实现固体试剂的定量输出；另外两个密封储液瓶分别存放易挥发、常规液态试剂，其中易挥发试剂储仓配套密封顶盖与排气回流结构，减少试剂挥发损耗，液态试剂分配采用柱塞式计量结构，可实现毫升级精度的液体定量给料。各工位的出料口统一对准中心接料工位，回转盘带动接料容器依次转动至对应出料口下方，完成多试剂的依次投料，接料工位设置容器定位卡槽，可适配常规实验室烧杯、锥形瓶等常见容器的放置，避免接料过程中容器偏移洒漏。设计过程中针对化学试剂的腐蚀特性，所有与试剂接触的结构件均采用耐腐材质选型，储仓内壁做光滑处理减少试剂残留，各出料口设置防滴漏结构，避免分配结束后试剂滴落污染台面或其他工位。装置的管路与线路均沿底座内部走线，外部无裸露管线，避免试剂腐蚀线路造成故障，整体结构拆解方便，可快速拆卸储仓、给料组件进行清洗维护，适配不同试剂更换时的清洁需求，避免不同试剂交叉污染影响实验结果。
