仿生鸟类扑翼飞行器结构设计方案

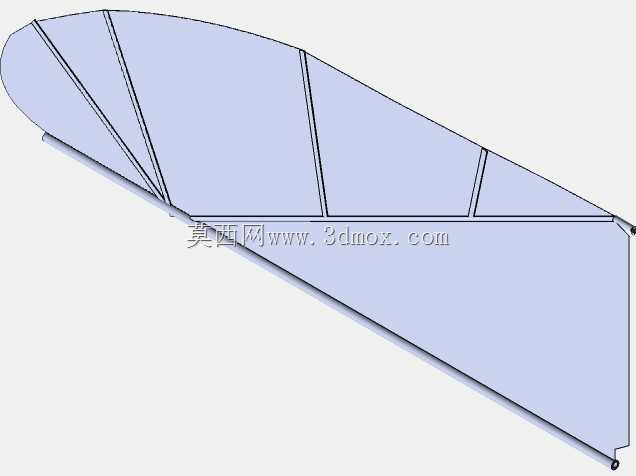

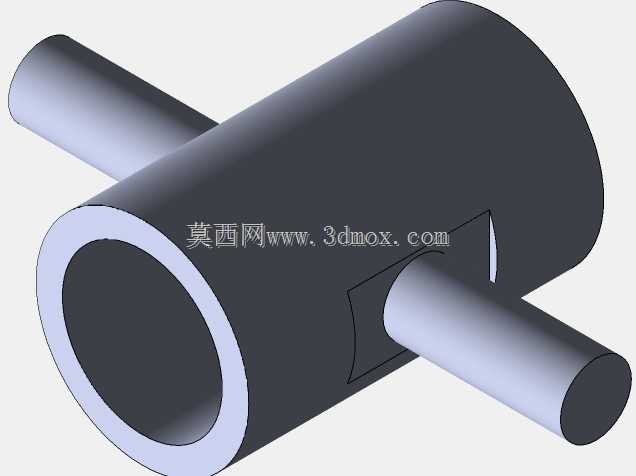

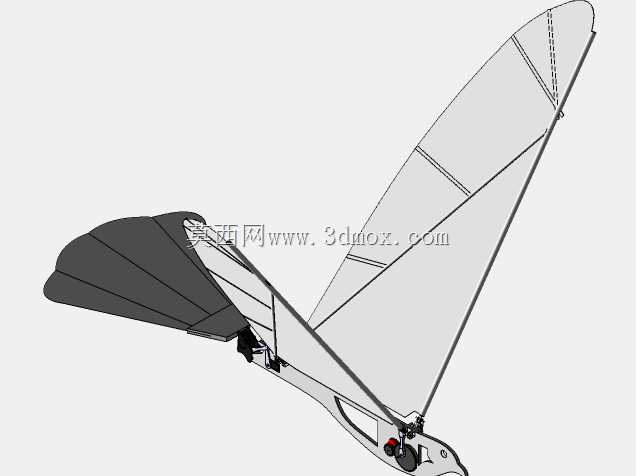

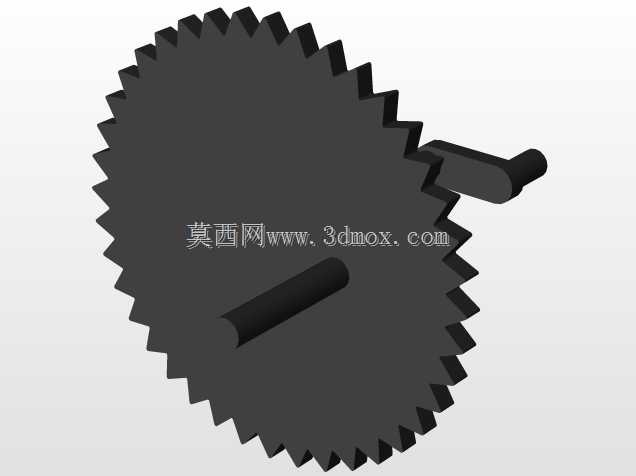

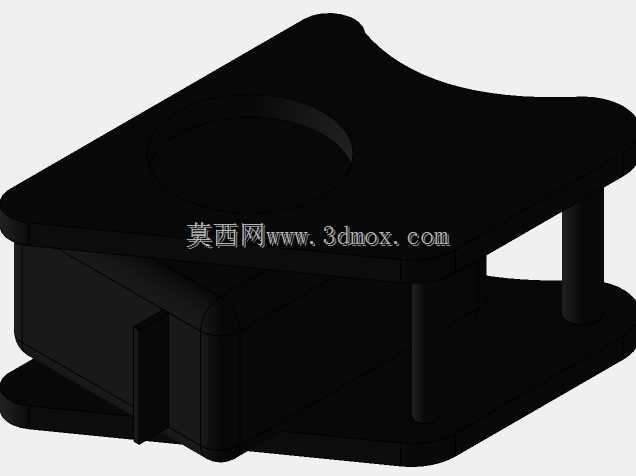

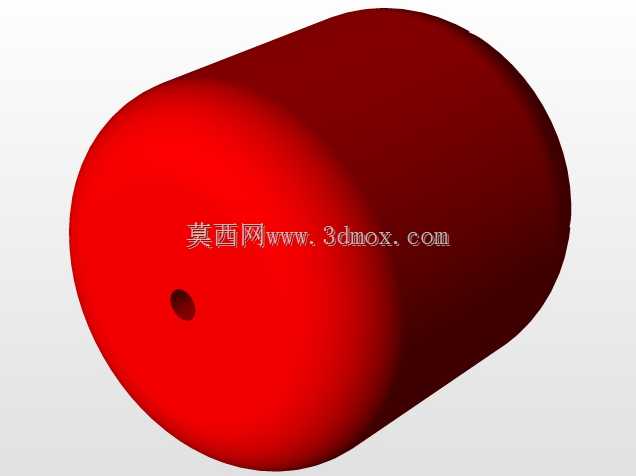

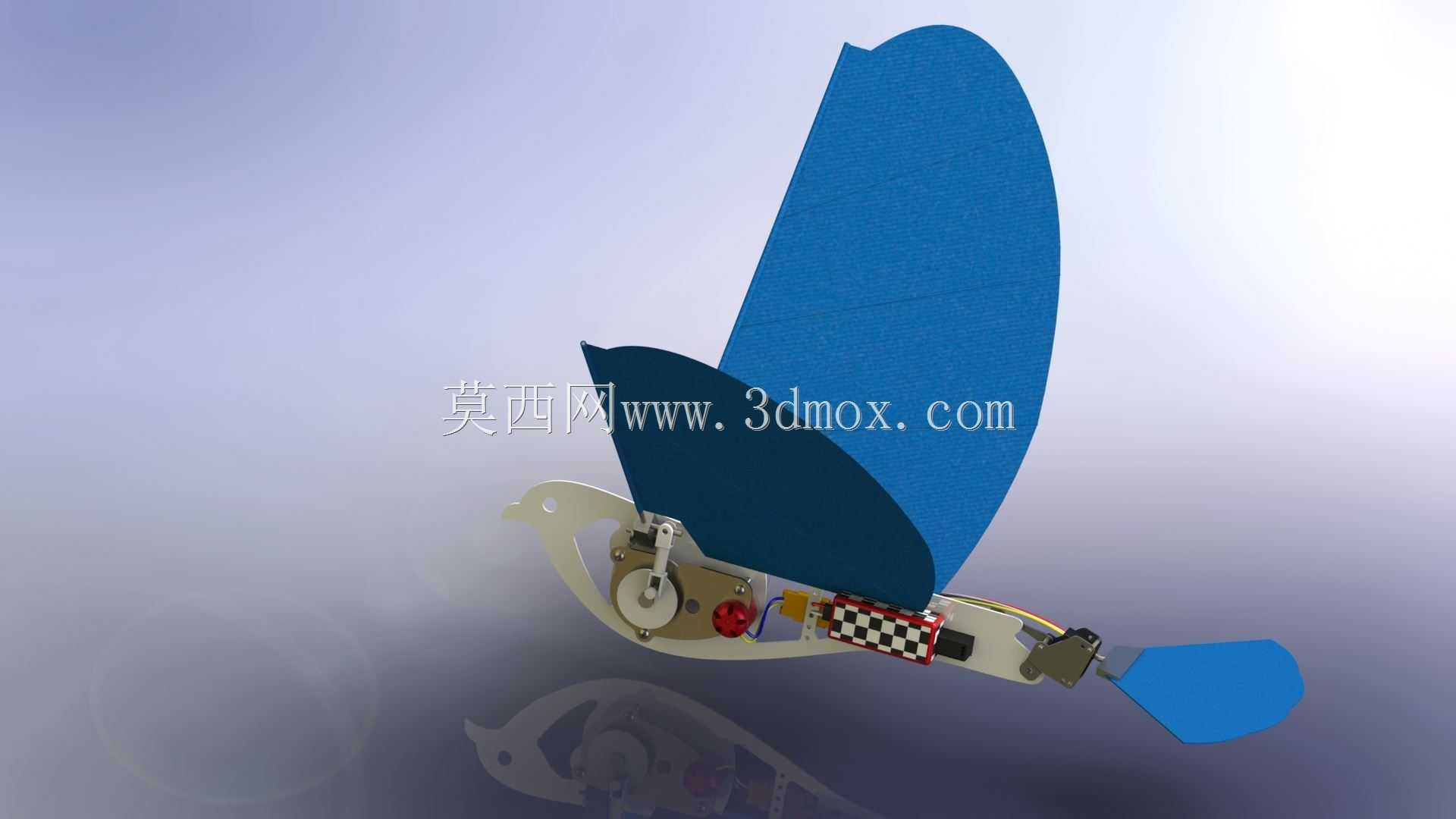

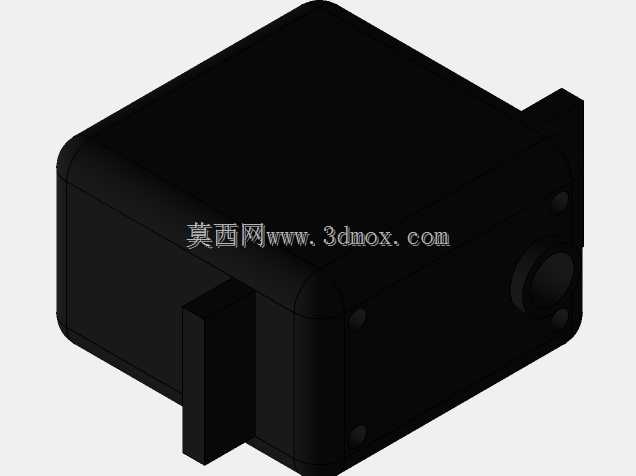

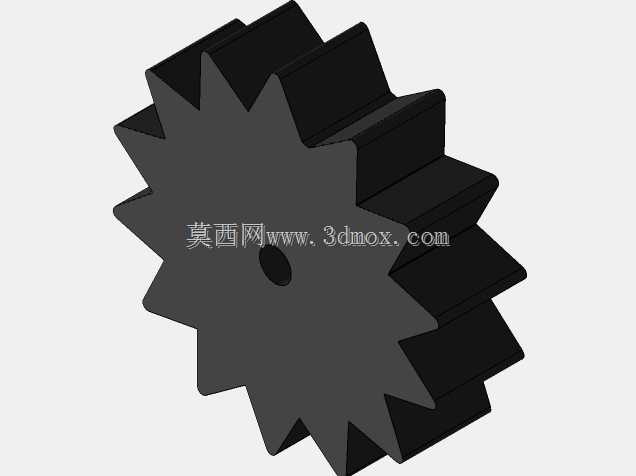

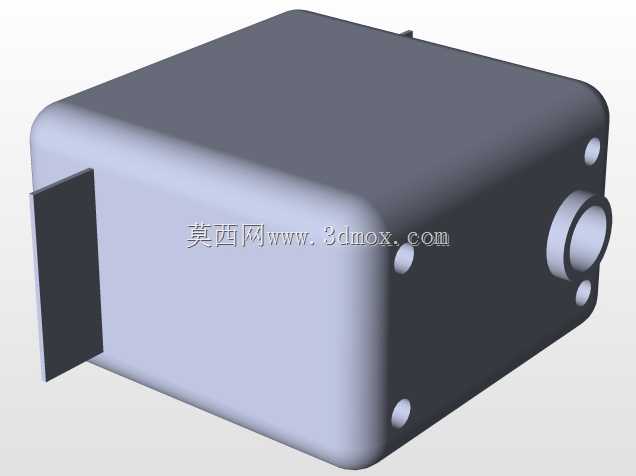

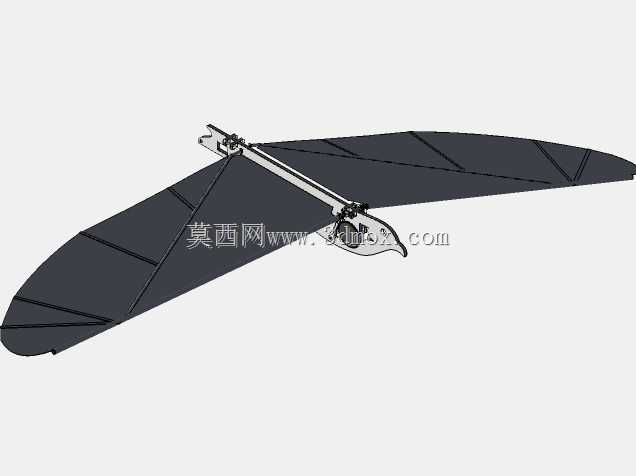

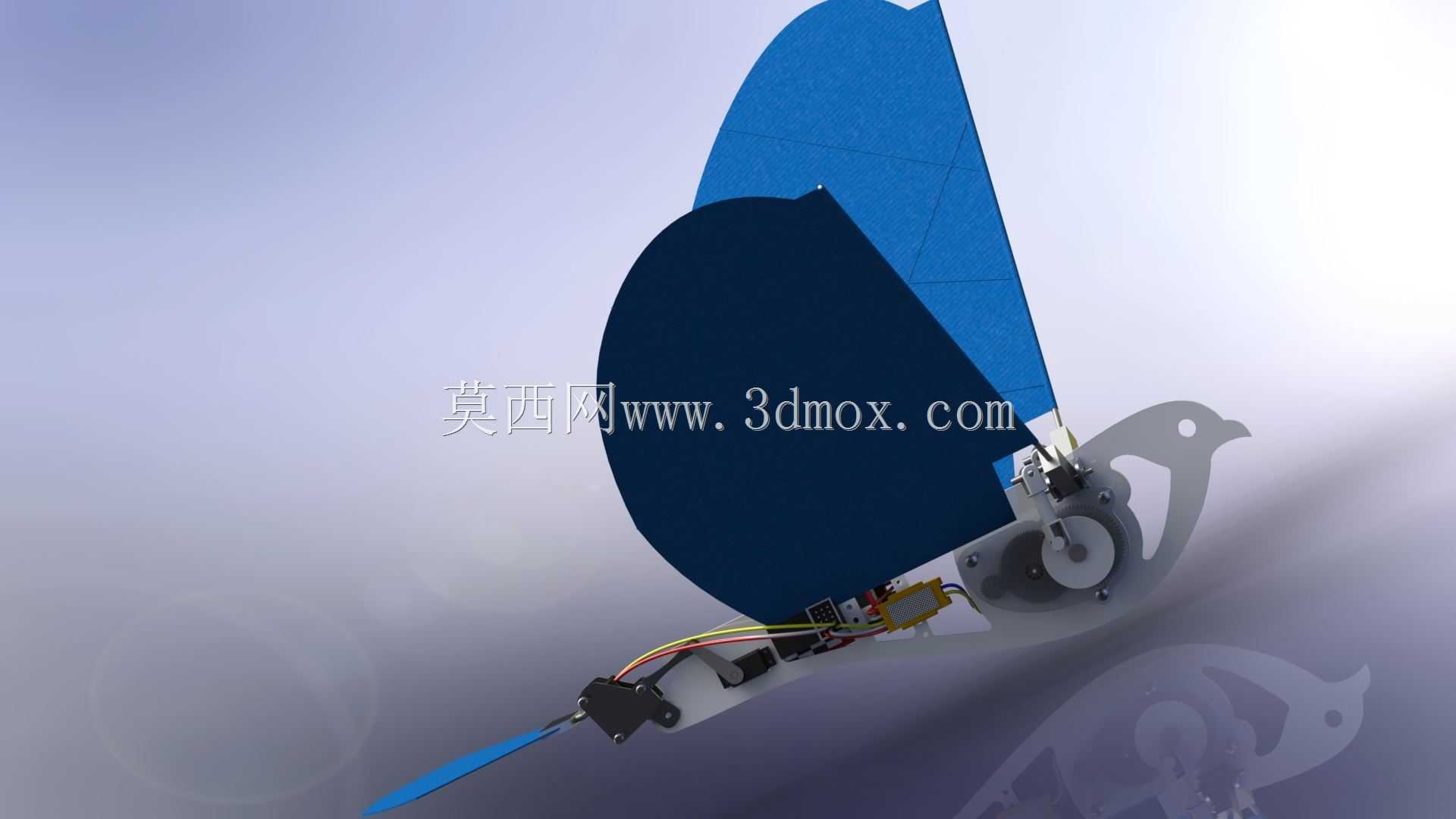

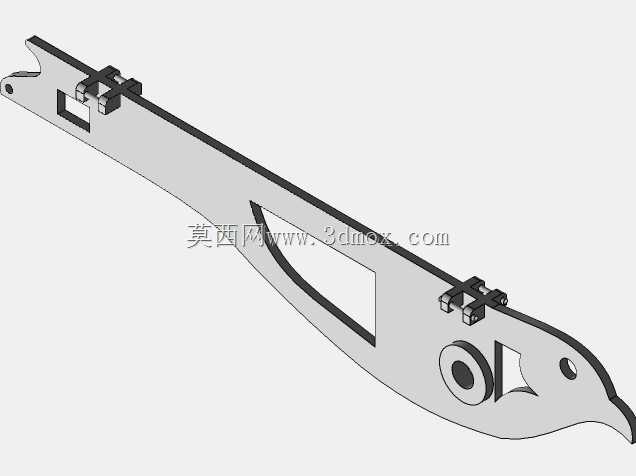

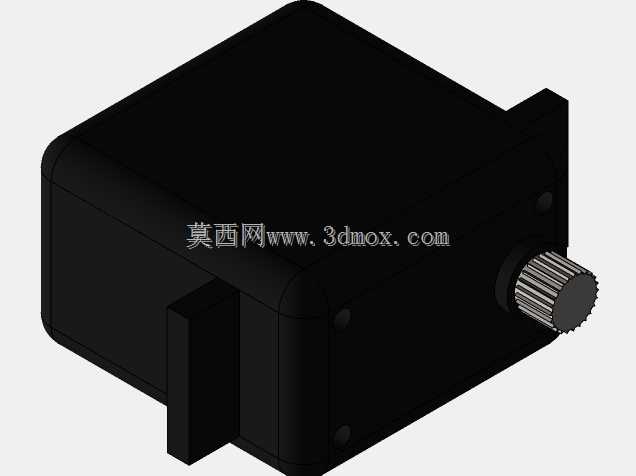

这款仿生扑翼飞行器结构，主要面向微型仿生航模研发、高校仿生机械教学实验、低空微小型侦察设备载体开发等应用场景，可作为仿生飞行原理验证、小型扑翼航模制作、微机电飞控系统搭载测试的核心结构载体，能够满足科研实验、科创竞赛、航模爱好者DIY制作等多场景的使用需求。该结构核心功能是通过机械传动机构模拟鸟类翅膀的上下扑动与扭转动作，依靠翼面与空气的相互作用同时产生升力与向前的推力，相比传统固定翼与多旋翼飞行器，具备飞行噪音低、气动效率高、仿生隐蔽性强、低速飞行稳定性好的特点，适合在狭小空间内完成低速巡航、短距起降等飞行任务。在设计思路上，整体结构采用轻量化布局思路，机身主承力结构采用镂空设计降低整机自重，传动部分采用曲柄摇杆机构将微型驱动单元的旋转运动转化为翼面的周期性扑动动作，同时在翼根处设置角度限位结构，模拟真实鸟类翅膀扑动过程中的被动扭转效果，提升扑动过程中的气动效率；翼面采用大弧度仿生轮廓设计，前缘做加厚处理提升翼面刚性，后缘做柔性收边设计，能够在扑动过程中自适应形变，减少飞行过程中的气动阻力。尾翼部分采用可微调角度的安装结构，可根据飞行配重情况调整尾翼俯仰角度，适配不同飞行状态下的姿态配平需求。整机结构紧凑，驱动模块、传动模块、配重模块沿机身轴线依次排布，重心落在翼根靠前位置，保证飞行过程中的姿态稳定，所有传动部件均采用外露式安装布局，方便调试阶段调整传动间隙、更换不同规格的传动齿轮来适配不同扑动频率需求。安装边界方面，机身预留了微型电池、飞控板、微型舵机的标准安装位，各安装位之间预留了走线空间，翼面与机身采用快拆式连接结构，方便收纳运输与更换不同翼展的翼面，尾翼与机身采用插接式固定，可根据飞行需求更换不同面积的尾翼，适配不同载重下的飞行稳定性要求。
