离心泵管道流体检测实验台架结构

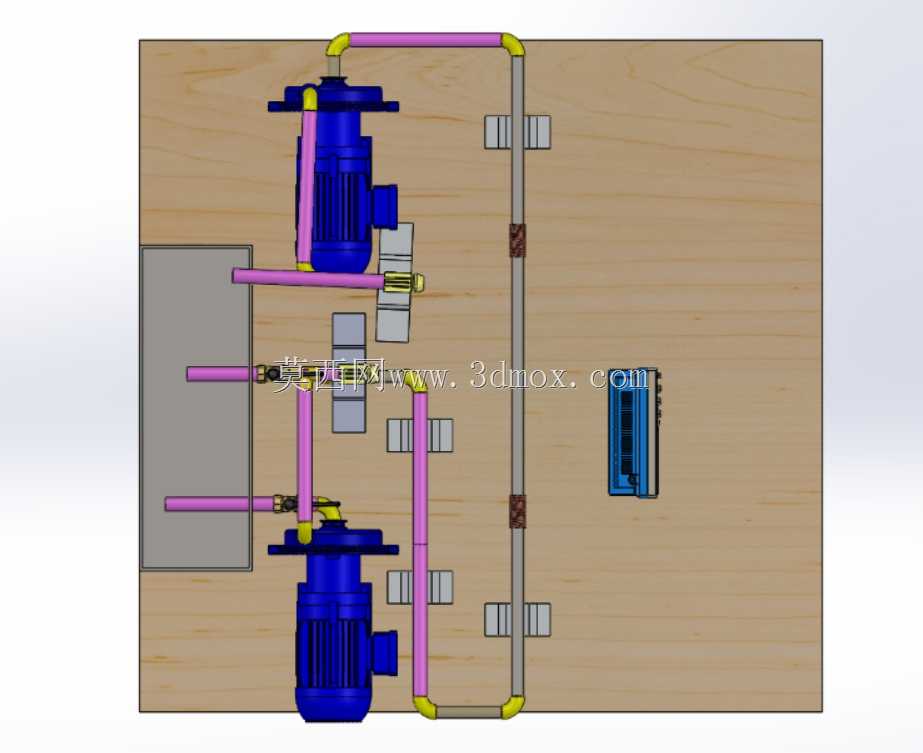

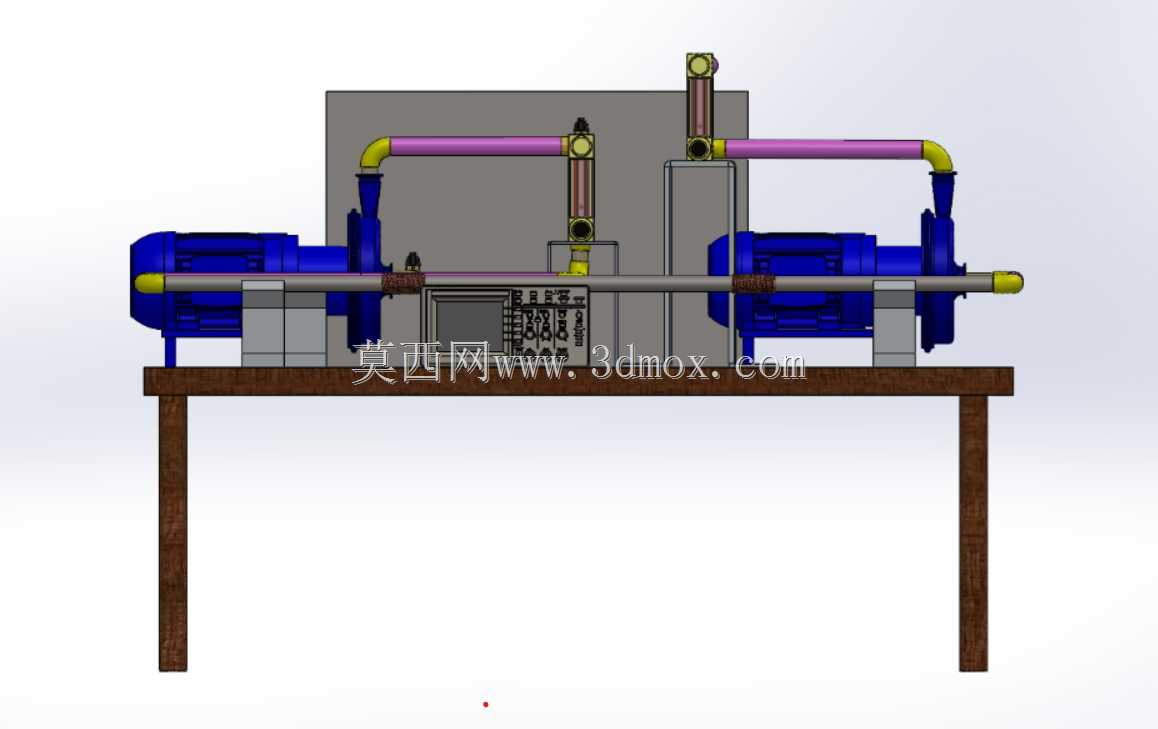

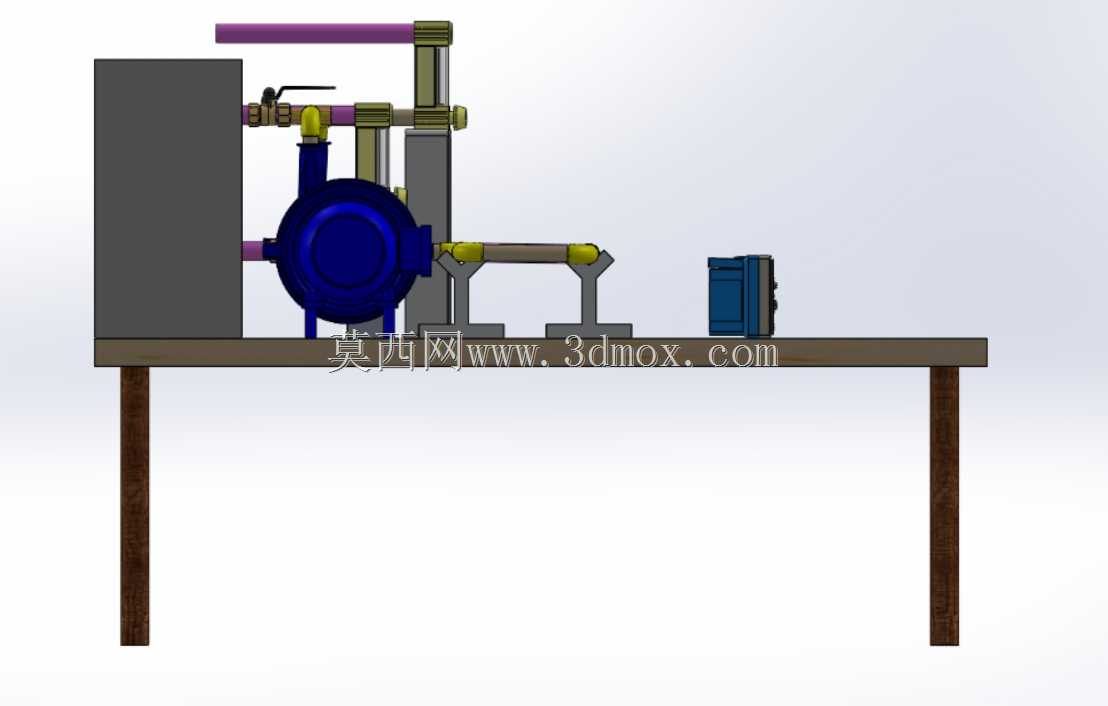

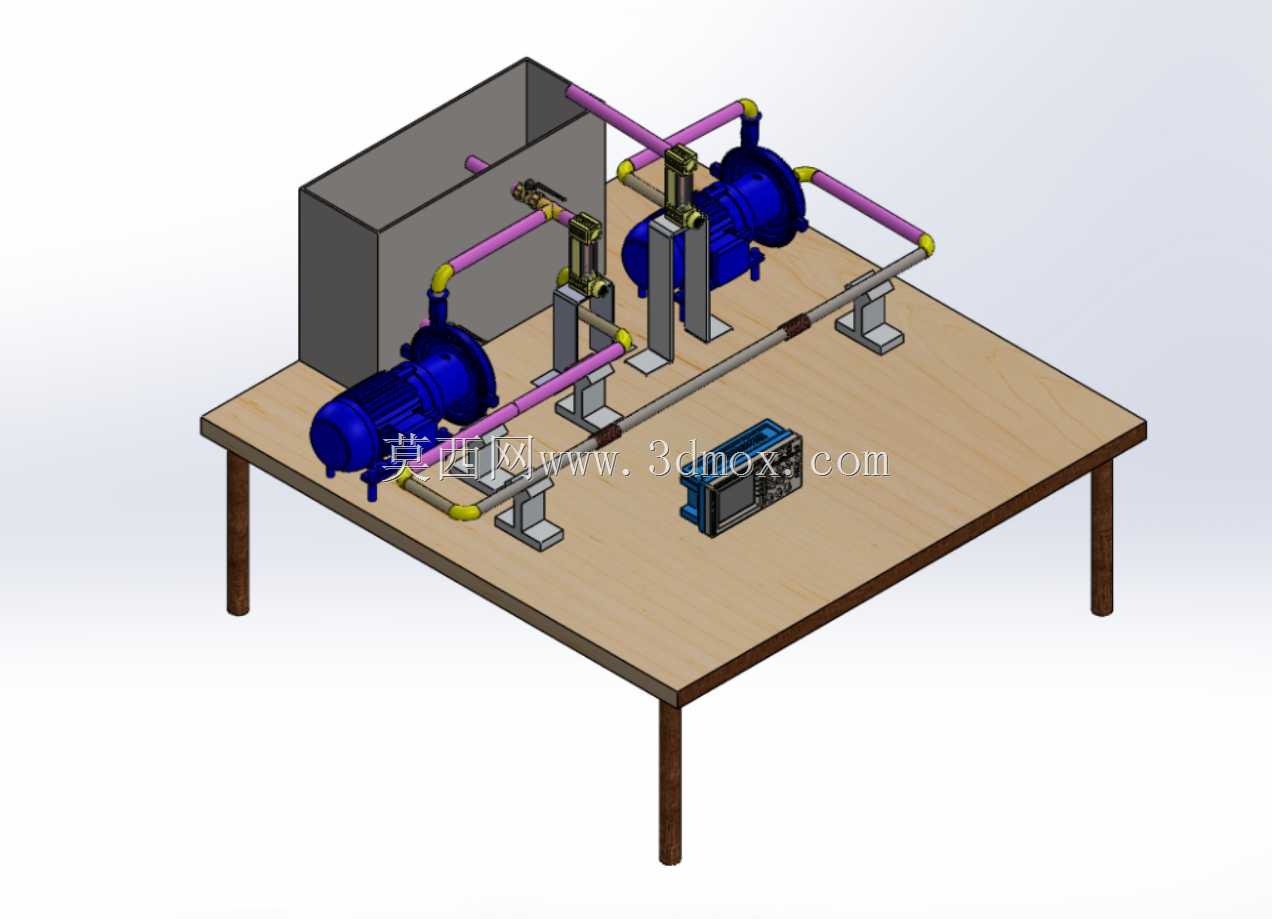

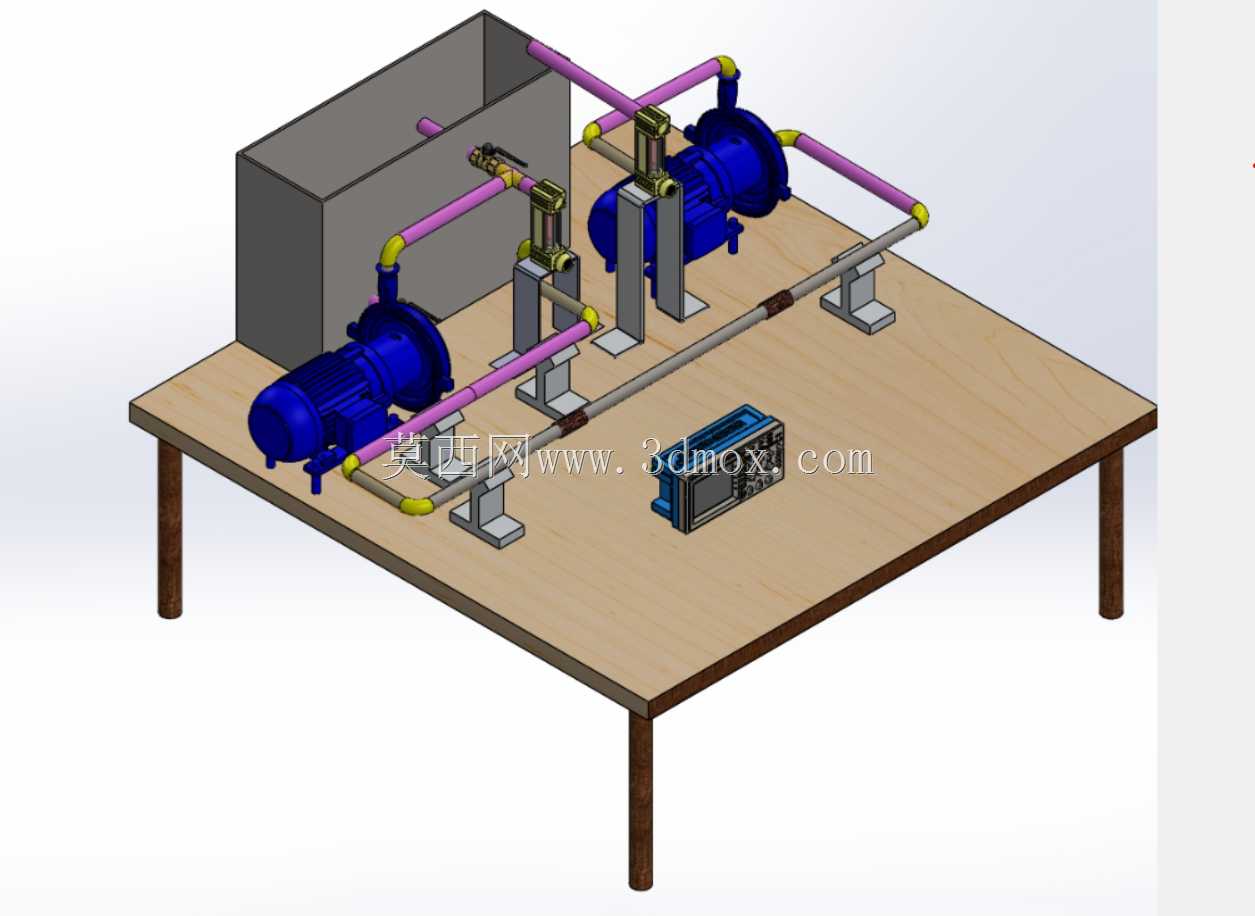

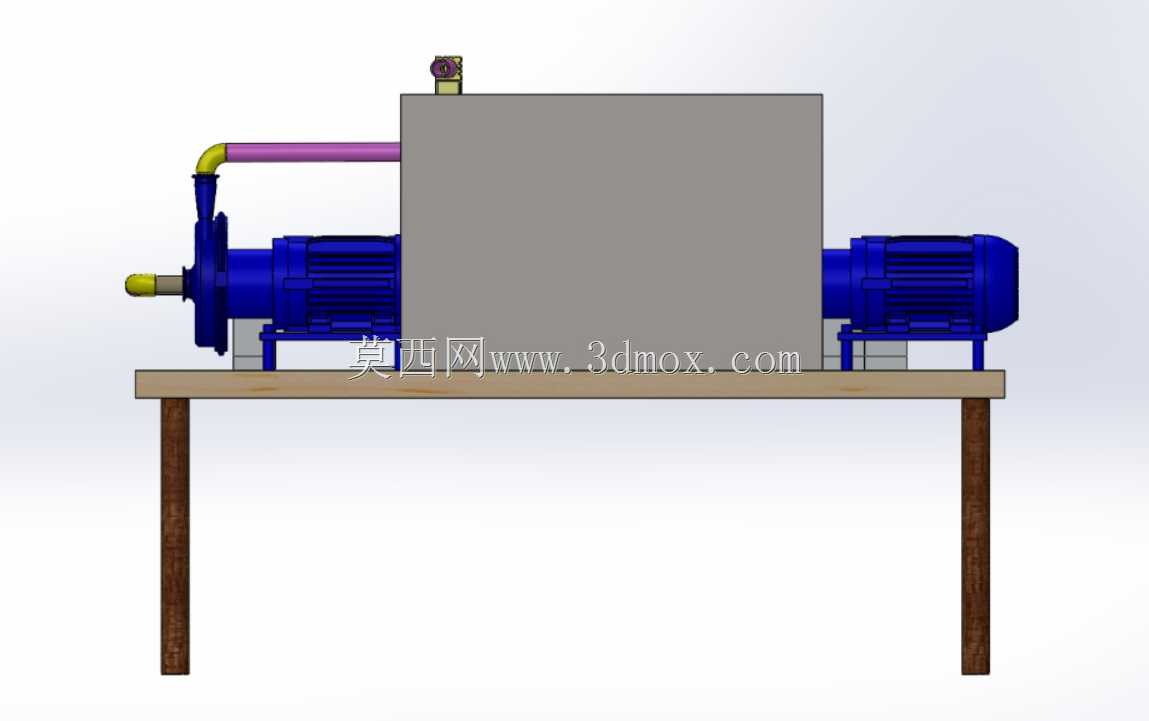

　　这套台架结构主要面向流体机械教学实验、小型泵站性能验证场景搭建，可完成离心泵运行参数采集、管路流阻测试、泵组并联工况匹配等实际测试任务，整体采用桌面式安装布局，所有功能部件集成在木质工作台面上，无需额外做地面基础固定，适配实验室、小型研发测试间的场地条件。台架搭载两台同规格卧式离心泵，泵体通过立式支座固定在台面板上，进出口管路采用硬质紫铜管搭配弯头接头布设，管路走向沿台架边缘排布，预留出中间操作区域用于放置检测采集终端，管路接头处采用带黄色标识的快拧密封结构，可快速拆装更换不同通径的管段，适配不同流量工况的测试需求。设计阶段优先考虑了管路应力释放问题，每台泵的进出口位置都设置了短节柔性连接段，避免泵体运行振动传递到管路系统引发共振，

　　同时在管路沿线预设了多个传感器安装接口，可直接接入压力、流量、温度类检测元件，无需二次打孔改造管路。台架左侧设置了开放式储液槽，槽体采用钣金焊接结构，出液口直接对接泵组吸入管路，减少吸入段管路长度降低气蚀风险，储液槽侧壁预留了液位观察与补液接口，可在长时间运行测试时维持槽内液位稳定。安装边界方面，台架整体高度适配常规实验操作台的操作高度，台面板下方的四条支腿采用等边角钢制作，支腿底部预留了地脚调节螺栓安装位，可在不平整地面调整台架水平度，避免泵组运行时出现偏载。管路布设时严格控制了弯头数量，吸入段尽量采用直段布局减少沿程阻力，排出段设置了可调节流阀位，可模拟不同管网阻力工况，测试离心泵在不同负载下的运行特性。

　　两台泵的管路既可以独立运行完成单泵性能测试，也可以通过中间的连通阀组切换为并联运行模式，验证双泵联合供水时的流量匹配、压力均衡特性，台面上预留的采集终端安装位可直接放置数据采集仪，所有传感器的布线沿管路下方的走线槽布设，避免管线杂乱影响操作。整套结构的零部件选型全部采用标准工业件，泵体支座、管夹、接头都可以直接采购标准件替换，后期维护无需定制非标配件，台面板采用高密度复合板材，表面做耐磨防渗漏处理，可耐受测试过程中少量液体泼溅，适合长时间反复开展测试实验。
