这款多关节机械臂的结构设计,最初面向教学实训场景搭建,可用于职业院校机电一体化、机器人工程专业的实操演示,帮助学习者理解串联关节的运动逻辑、传动路径规划逻辑,也可作为小型桌面级搬运工位的原型验证载体,完成轻量小件的定点移载、姿态调整作业。从结构布局来看,底部采用圆盘式固定基座,基座底部预留了标准安装孔位,可直接固定在实训台桌面或者小型流水线侧边支架上,安装边界控制在直径180毫米的圆形区域内,整体垂直伸展高度可达420毫米,水平作业覆盖半径最大为280毫米,不会占用过多桌面操作空间,适配常规实训工位的尺寸要求。关节设计上采用三级串联转动结构,每一级关节都预留了舵机或者微型直流电机的安装位,关节连接处做了限位凸台设计,

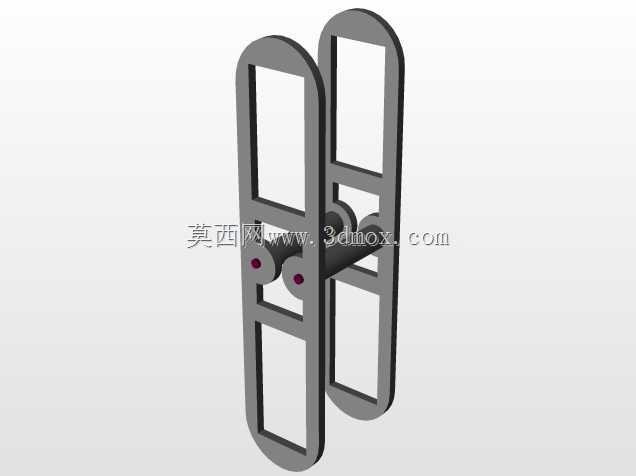

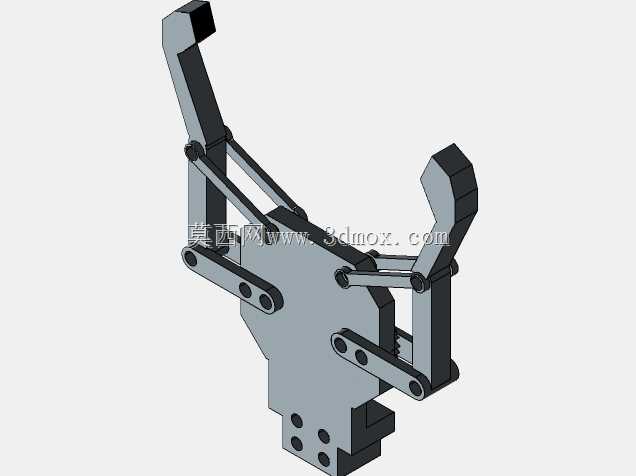

避免运动过程中出现线缆缠绕、关节过转碰撞的问题,臂身主体采用框架式镂空结构,在保证结构刚性的前提下尽可能降低自身重量,减少关节驱动端的负载,提升末端动作的响应速度。末端执行器采用夹爪式结构,开合行程可根据夹持物件的尺寸调整,最大开合角度为60度,可夹持直径10-35毫米的规则形状小件,夹持力可通过调整驱动件的输出参数适配不同材质的工件,避免夹损易碎或者软质物件。设计过程中优先考虑了装配的便捷性,所有连接部位都采用标准紧固件,没有特殊定制的异形连接件,拆解维护时不需要专用工具,学习者可以快速完成整机的拆装重组,理解每个结构部件的作用。走线槽沿着臂身内侧框架布置,所有驱动线缆、信号线缆都可以隐藏在臂身内部,
既避免运动过程中线缆剐蹭外部物件,也让整体外观更加整洁,不会干扰关节的正常转动。基座内部预留了控制板、驱动模块的安装空间,不需要额外外置控制盒,整机可以独立完成接线调试,适配常规的开源控制板安装尺寸,方便使用者根据需求自行编写控制程序,验证不同的运动路径算法。
