带轴承支撑的重载导向滑轮组件结构

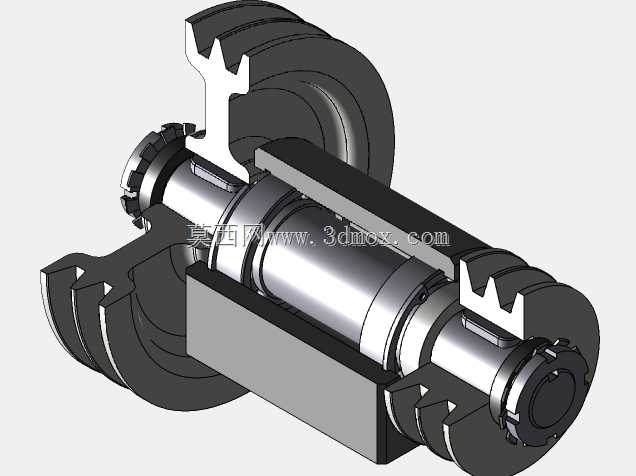

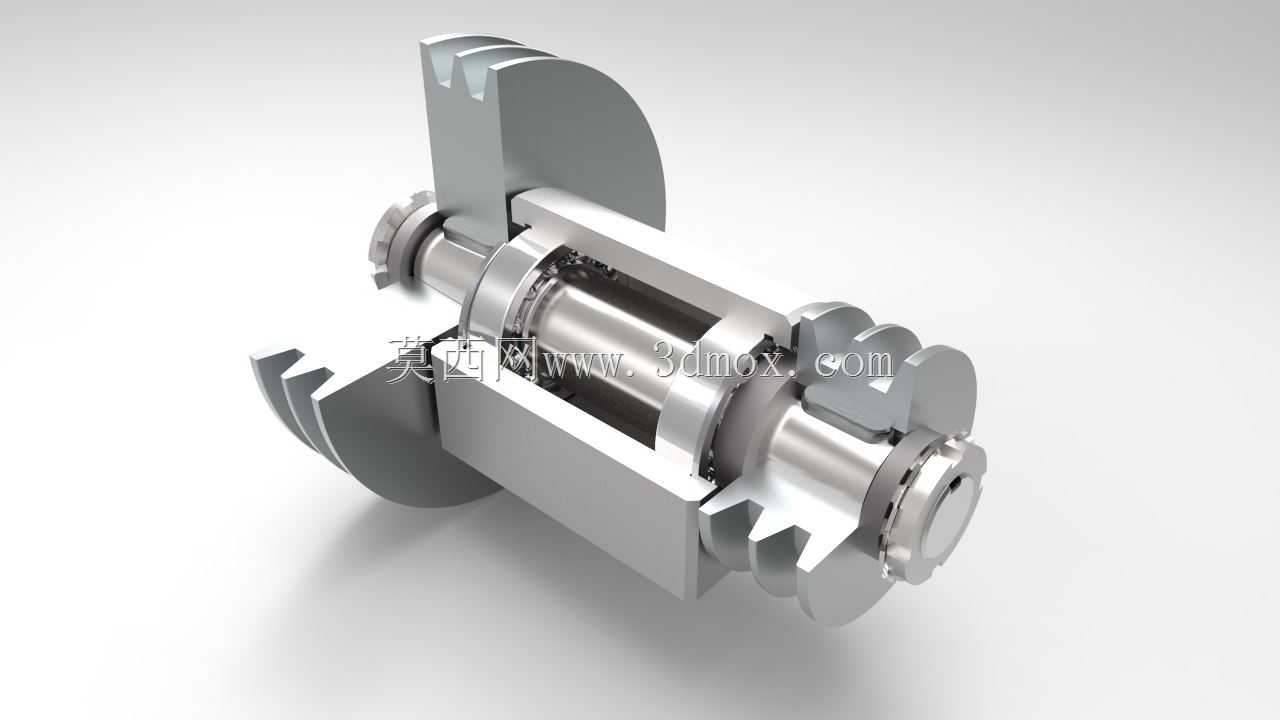

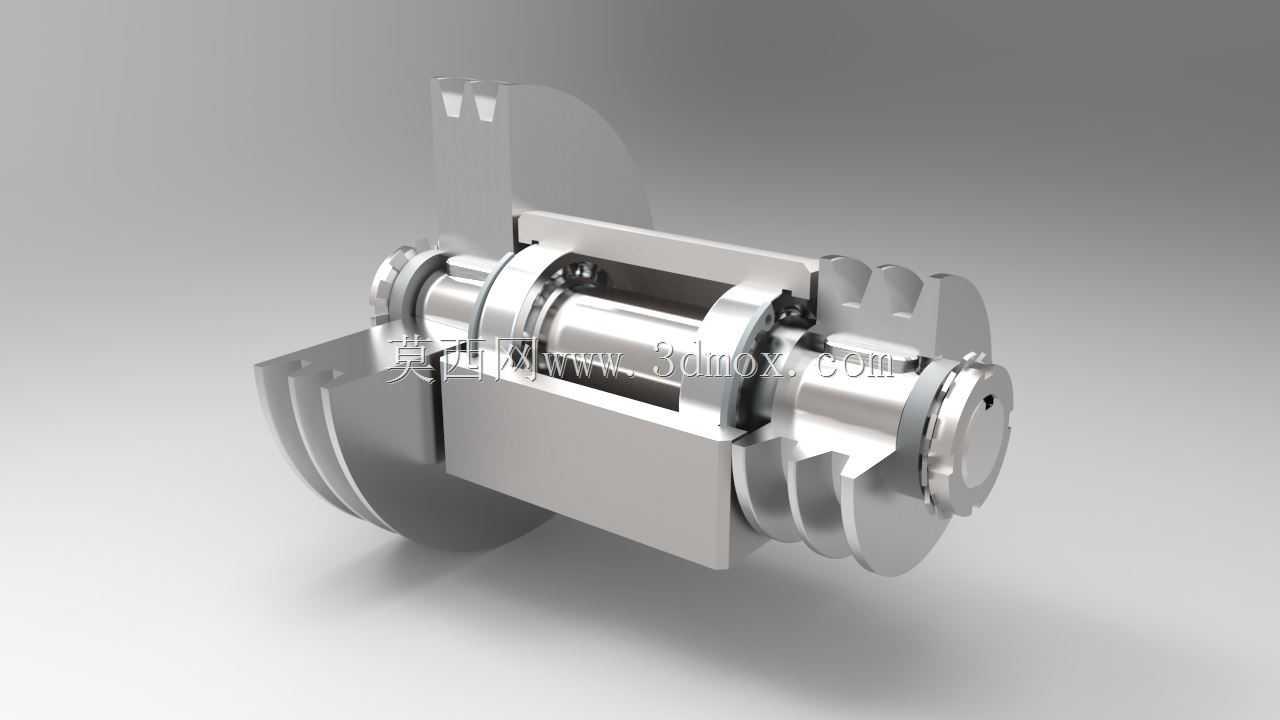

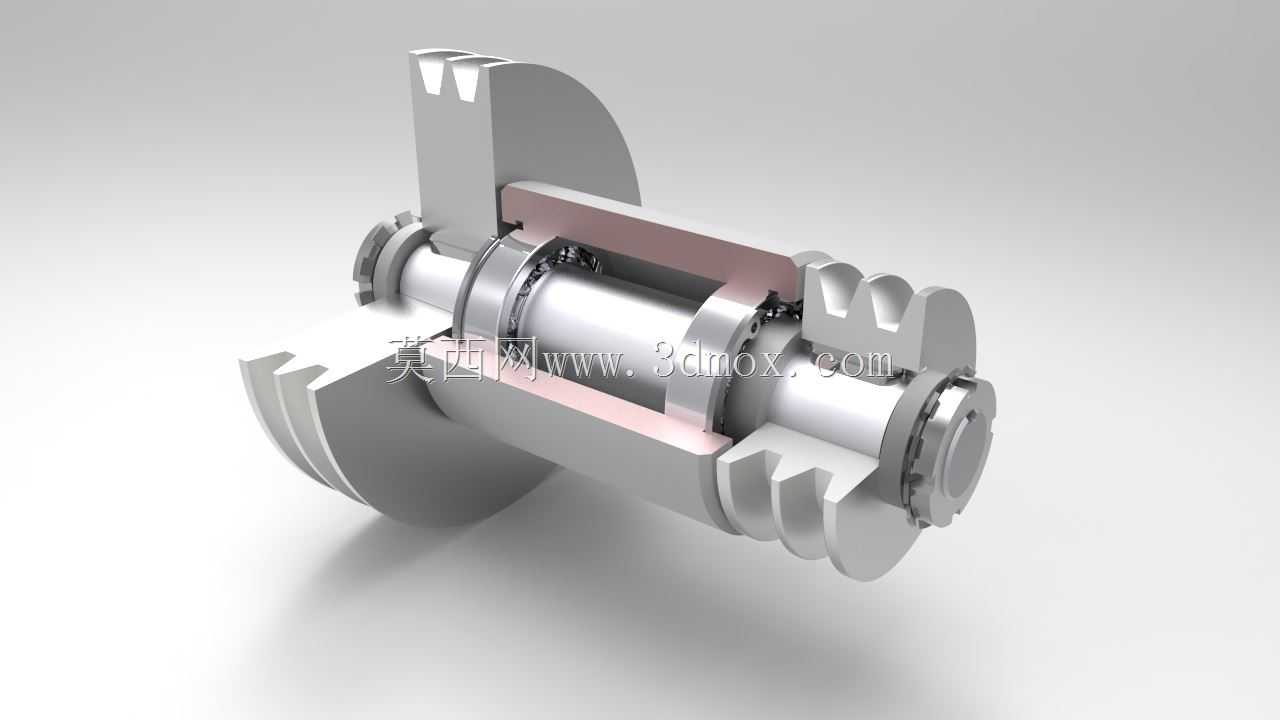

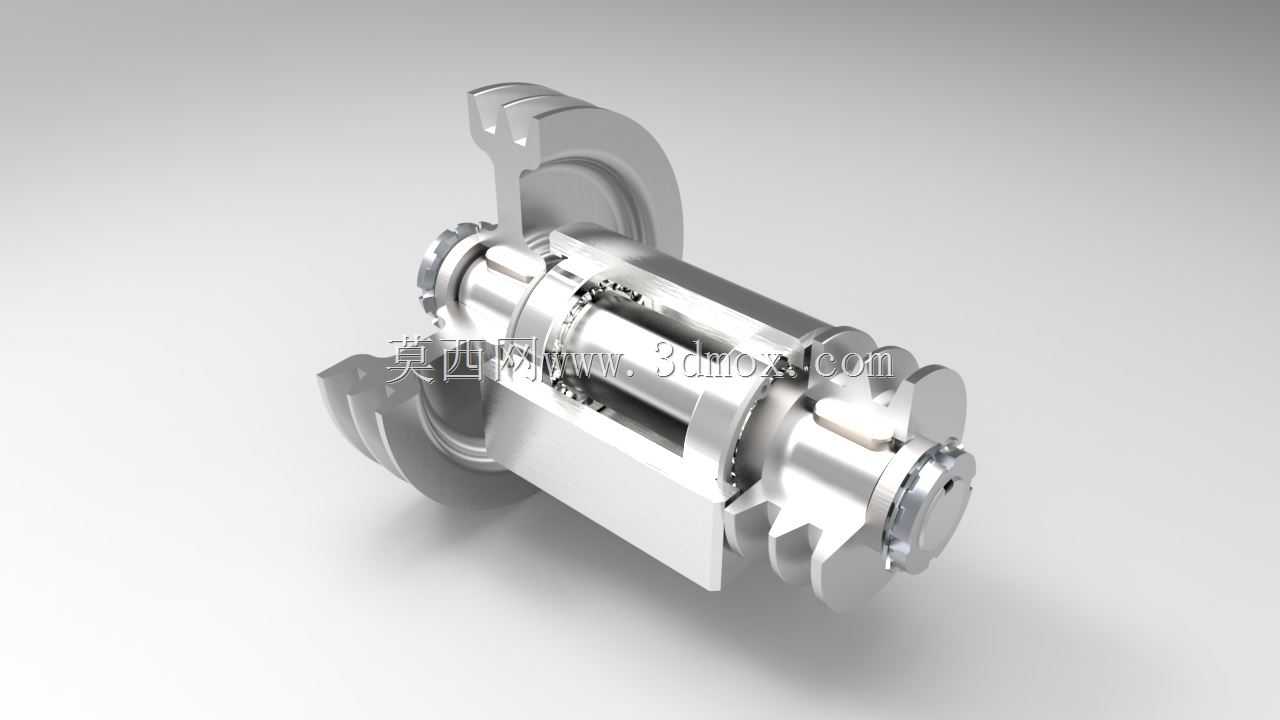

这类带集成轴承支撑的滑轮组件，多应用在起重设备、输送线张紧机构、索道导向、工程机械变幅机构等场景中，核心作用是通过滚动摩擦替代滑动摩擦，降低钢丝绳、传动带等挠性件的运行阻力，同时约束挠性件的运行轨迹，避免出现脱槽、偏磨等问题。从结构设计来看，该组件采用了心轴固定、轮体随挠性件转动的布局，心轴两端预留了安装定位的轴颈与卡槽，可直接通过支座固定在设备机架上，安装时需保证心轴的水平度偏差不超过千分之二，避免轮体受轴向附加力导致轴承偏载。轮体的绳槽轮廓采用了适配对应绳径的圆弧设计，槽底圆弧半径比配套钢丝绳公称半径大5%到8%，槽壁夹角控制在35度到45度之间，既保证钢丝绳能顺利嵌入槽内，又能避免钢丝绳在槽内出现卡滞、挤压变形的问题。内部集成的滚动轴承采用了双列支撑布局，相比单轴承结构，能承受更大的径向载荷，同时可抵消部分运行中产生的轴向窜动，轴承两侧设置了密封端盖，可阻挡外界粉尘、水汽进入轴承滚道，延长润滑脂的使用寿命，适配多粉尘、户外露天的作业环境。两侧的护板结构一方面对轮体形成轴向防护，避免钢丝绳脱槽后直接卡入轮体与支座的间隙中，另一方面护板上预留的安装孔可适配防护罩、行程触发装置等附属配件的安装，无需额外在机架上焊接安装座。设计过程中，轮体的外径尺寸根据配套挠性件的最小弯曲半径确定，避免挠性件反复弯折出现疲劳断丝、分层的问题，心轴的直径通过弯曲强度与剪切强度校核确定，保证在额定载荷下，心轴的挠度不超过许用值，不会出现轮体卡滞的情况。安装边界方面，组件整体的轴向宽度可根据不同机架的安装间距调整护板的伸出长度，两端轴颈的配合公差采用k6级过渡配合，与支座安装孔装配后无需额外打销固定即可传递扭矩，日常维护时仅需通过轴端预留的注油孔定期补充润滑脂，即可保证组件长期稳定运行，无需频繁拆解更换内部零件。
