剪叉伸缩式物料间隙补偿输送装置

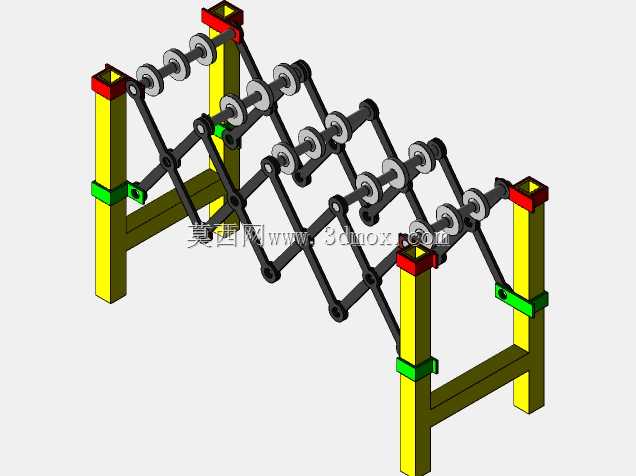

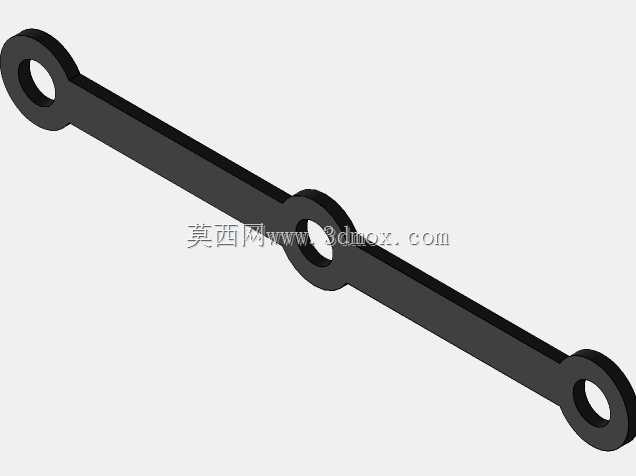

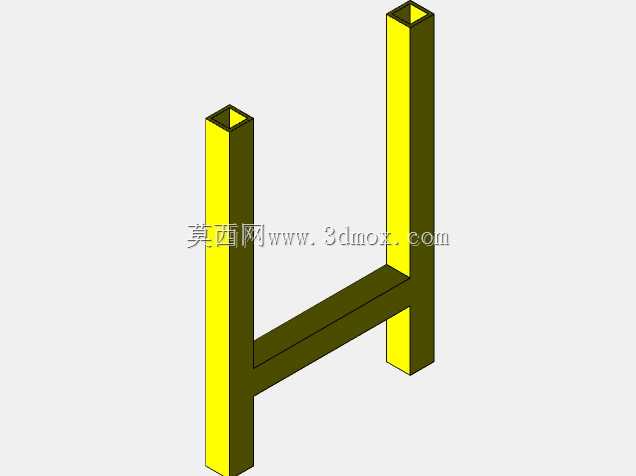

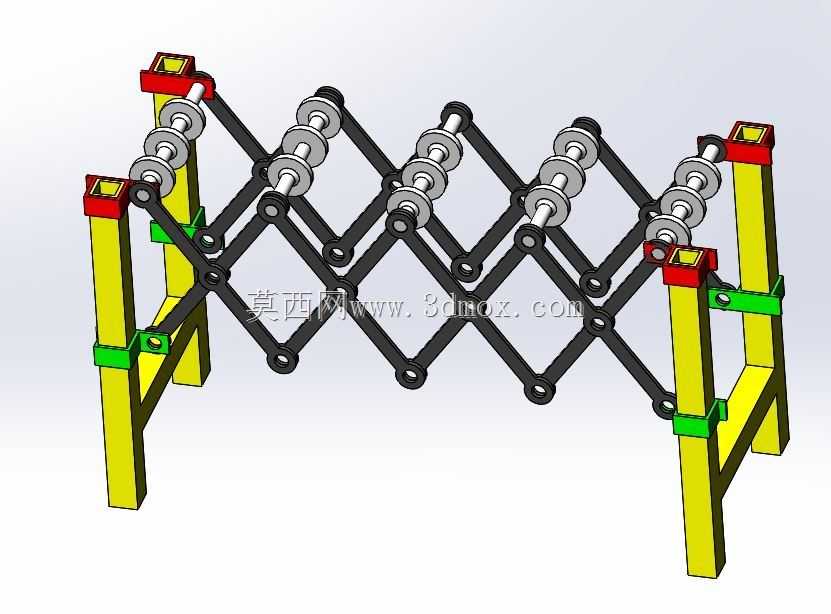

在多工位衔接的物料转运场景里，不同工段的固定输送设备之间常存在安装预留间隙，或是工位调整后出现的间距变动，常规固定长度输送机无法适配这类动态变化的输送需求，这款剪叉伸缩结构的输送装置正是针对这类工况设计。从结构设计逻辑来看，装置两侧采用对称布置的剪叉连杆组作为伸缩承载骨架，每段剪叉铰接点位置配套安装输送辊轮，辊轮轴线保持水平且与输送方向垂直，当剪叉组展开或收拢时，相邻辊轮的间距会随剪叉夹角变化同步调整，始终保持辊轮顶面处于同一输送平面，不会因伸缩动作出现输送面断层，避免物料卡滞或掉落。两侧的立式支撑立柱作为整个装置的安装基准，立柱上设置有可调节高度的固定滑座，剪叉组的两端分别铰接在两端立柱的滑座上，可根据上下游输送设备的对接高度调整滑座固定位置，保证输送面与前后工位平齐，安装时需预留剪叉完全收缩时的最小长度边界，以及完全伸展时的最大长度覆盖范围，立柱底部设置有横向连接梁，提升整体机架的抗扭刚度，避免长行程伸展时出现机架侧晃。实际应用中，这类装置可用于板材加工生产线的工段衔接，比如封边机与排钻工位之间的间隙补偿，当不同批次板材加工需要调整工位间距时，无需重新拆装固定输送架，只需调整剪叉组的伸展长度即可快速完成适配；也可用于仓储物流分拣线的临时接驳，配合移动工位实现动态输送衔接。辊轮采用带轴承的转动结构，转动阻力小，物料在辊面上滑动顺畅，剪叉连杆的铰接点均采用耐磨衬套，减少反复伸缩动作带来的铰接磨损，延长设备维护周期。设计时需核算剪叉完全伸展状态下的整体挠度，保证在额定承载物料重量时，中间段辊轮的下沉量控制在允许范围内，避免出现物料输送爬坡或卡滞，同时两端立柱的固定螺栓需满足抗剪要求，抵消伸缩动作和物料输送时产生的水平作用力，保证设备运行稳定性。
