带分拣工位的皮带输送作业台结构

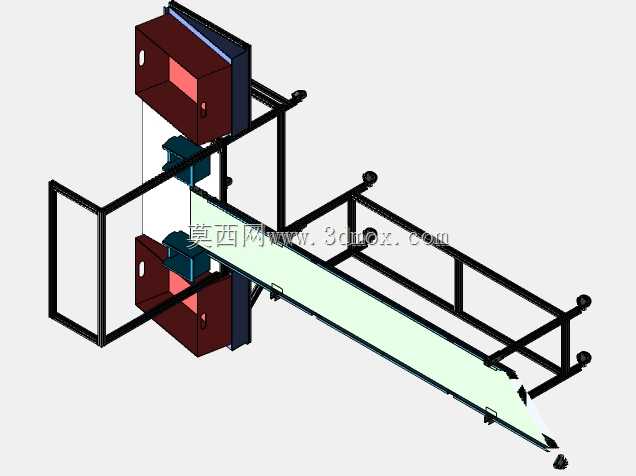

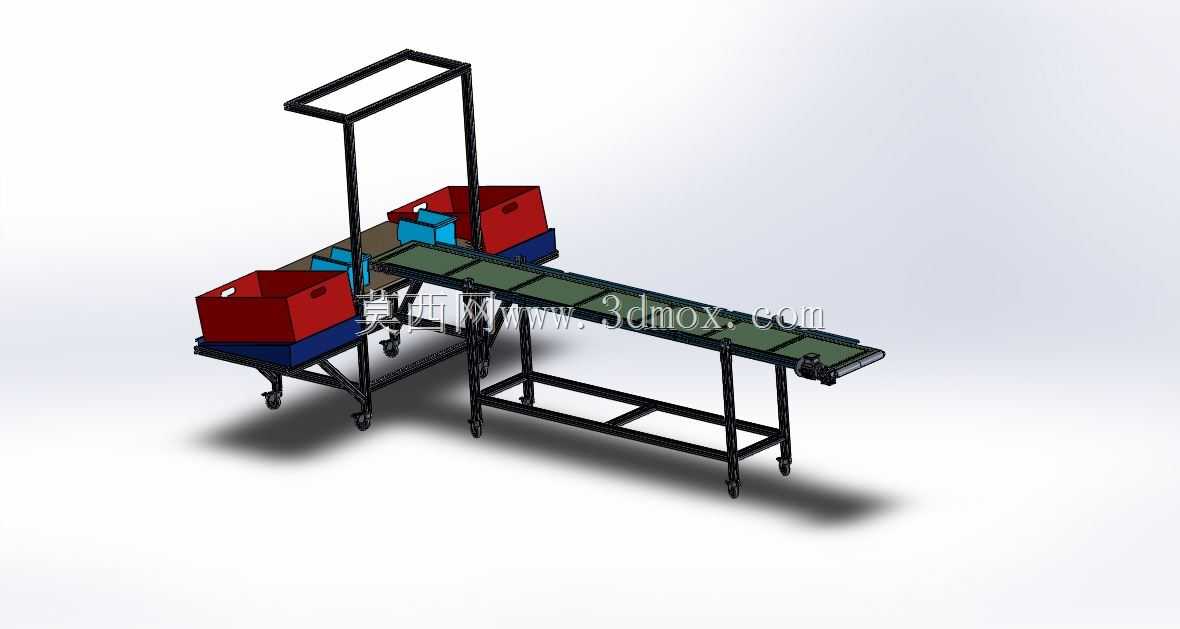

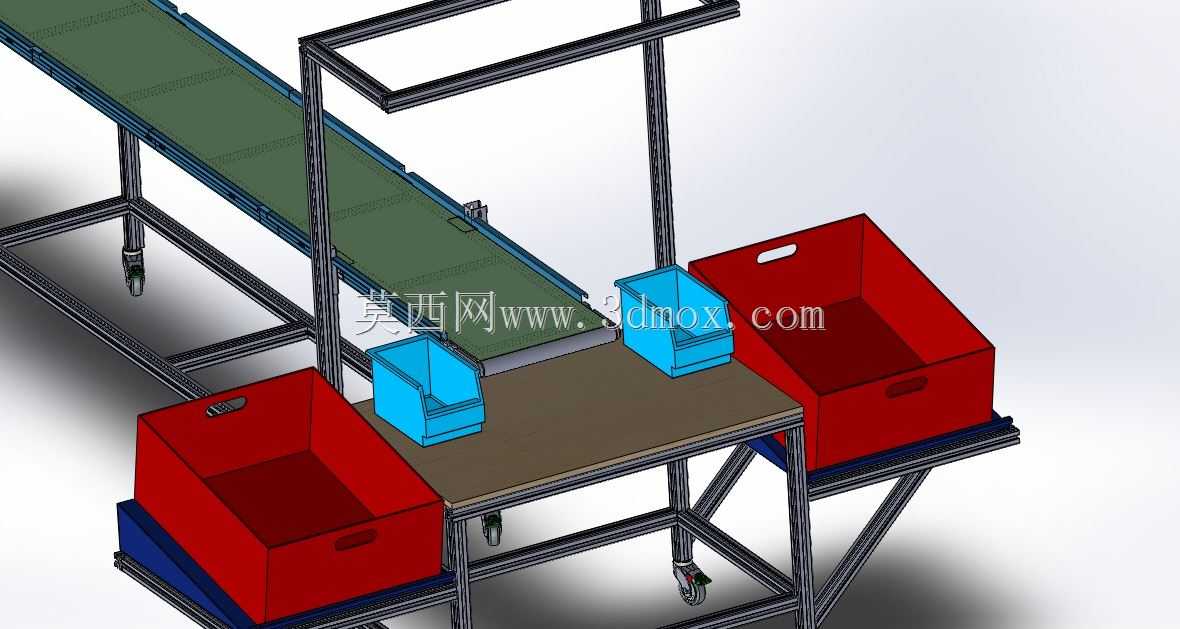

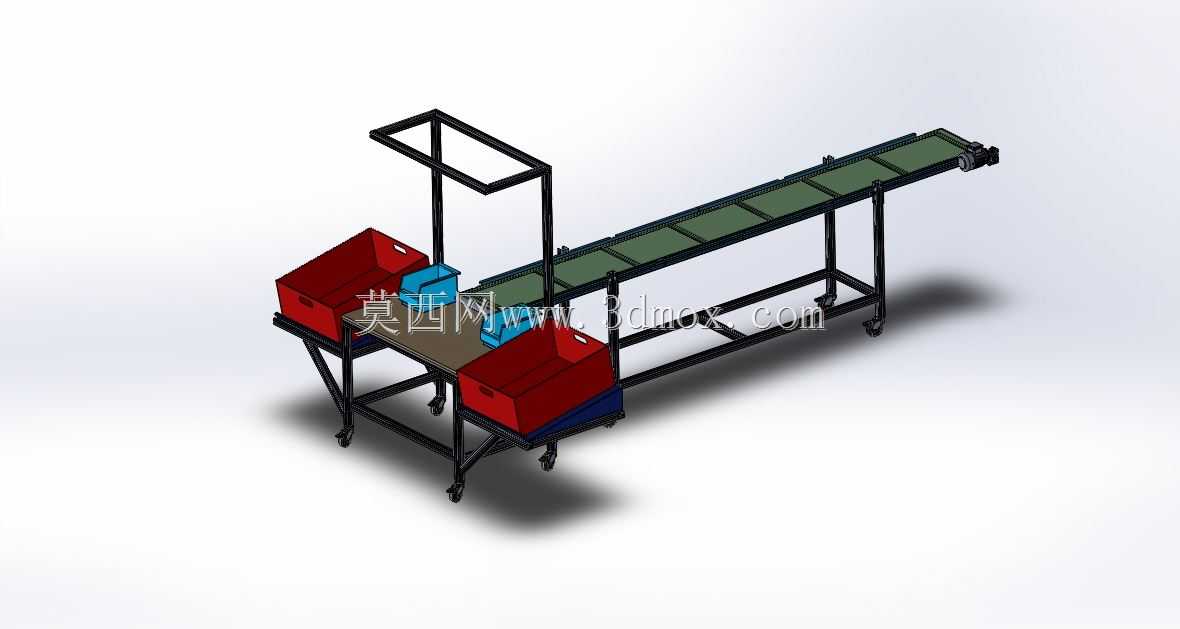

该设备主要面向车间小件物料的流转与人工分拣作业场景，常见于电子配件组装线末端、小型五金件加工工序间转运、电商仓储小件分拣等工位，可衔接前后段加工设备，也可作为独立的人工分拣作业单元使用。设备主体采用分段式结构设计，长距离皮带输送段承担物料的水平转运功能，皮带表面做防滑处理，可承载一定重量的盒装、袋装小型工件，输送段机架采用方管焊接成型，底部设置横向加强筋，避免长距离输送时机架出现挠度变形，输送段末端设置驱动辊与张紧机构，可根据使用磨损情况调整皮带张紧度，保证输送运行平稳无打滑。与输送段衔接的是人工分拣作业台，台面采用耐磨板材铺设，高度匹配操作人员站立作业的舒适区间，作业台上方设置简易框架结构，可按需安装作业指导书夹、照明灯具或者感应开关支架，台体两侧预留料箱放置位，可放置不同规格的周转料箱，操作人员可将输送线上送来的物料按品类、合格状态分拣投入对应料箱内，料箱位做了限位挡边设计，避免作业过程中料箱滑落。设备底部全部配置带刹车的万向脚轮，无需打膨胀螺栓固定地面，可根据车间产线调整需求快速移位，移位到指定工位后踩下脚轮刹车即可固定位置，适配多品种小批量生产的柔性产线布局需求。设计过程中优先考虑了操作人员的作业动线，分拣工位与输送段的衔接处做了圆弧过渡处理，避免尖锐棱角磕碰，料箱放置位的高度经过反复校核，操作人员取放料箱时无需过度弯腰，降低长时间作业的疲劳感。输送段的侧边预留了传感器安装位，后续可升级加装计数、材质检测等传感元件，无需对机架做二次打孔改造，设备的整体宽度控制在常规车间通道的通行允许范围内，移位时不会占用过多通道空间，安装时无需提前做特殊地面处理，普通环氧地坪、水泥地面均可放置使用，机架表面做喷塑处理，耐车间日常的油污、灰尘沾染，日常清洁仅需擦拭即可。
