嵌入式串行16x2字符液晶显示模组结构

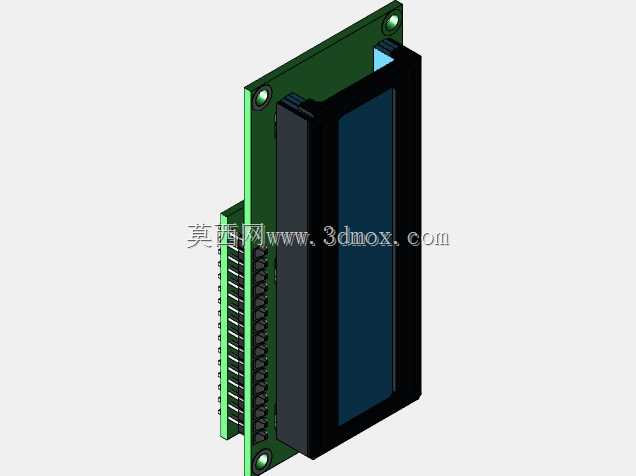

做嵌入式控制板卡开发的工程师对这类1602串行液晶模组不会陌生，它常被用在小型工控终端、实验教学板卡、小型检测设备的人机交互环节，承担参数显示、状态反馈、运行数据输出的功能，相比并行接口的同规格液晶屏，串行接线仅需2-3根通讯线就能完成数据传输，能大幅节省主控芯片的IO引脚资源，在引脚资源紧张的小型单片机项目里实用性很强。从结构设计来看，这个模组采用分层叠装结构，最外层是黑色ABS材质的屏幕边框，边框做了微倒角处理，既可以保护内部的液晶玻璃面板不受磕碰，也能在嵌入设备面板安装时起到限位作用，边框内侧贴合的是蓝底背光的液晶玻璃，玻璃边缘做了密封胶层处理，避免车间环境里的粉尘、潮气渗入显示层造成显示缺划。玻璃后方是背光导光板与PCB驱动板，PCB板采用FR-4玻纤基材，板上集成了串行通讯转换芯片、背光限流电阻、对比度调节电位器焊位，板边预留的单排排针引脚既可以直接插焊在主控板上，也可以通过杜邦线外接，适配不同的安装场景。安装边界方面，模组整体为矩形薄型结构，PCB板的两个对角预留了金属化安装孔，孔位间距匹配行业通用的1602模组安装尺寸，设备面板开孔时只需按照屏幕显示区域的尺寸预留开窗，边框的压合边可以覆盖开孔边缘的毛刺，不需要额外做装饰压条。实际选型使用时要注意，这类串行模组的背光供电通常为5V直流，通讯电平要和主控芯片匹配，安装时排针侧要预留至少5mm的接线空间，避免和板上其他高元件件产生干涉，屏幕表面要避免接触有机溶剂，防止偏光片被腐蚀发白。建模时还原了排针的每一个引脚细节、PCB板上的丝印定位标记、边框的卡扣结构，能直接用于设备面板的装配干涉检查，也可以作为教学演示的三维素材，帮助初学者理解人机交互显示部件的装配逻辑。
