耕升GTX570幻影PCIe独立显卡结构设计

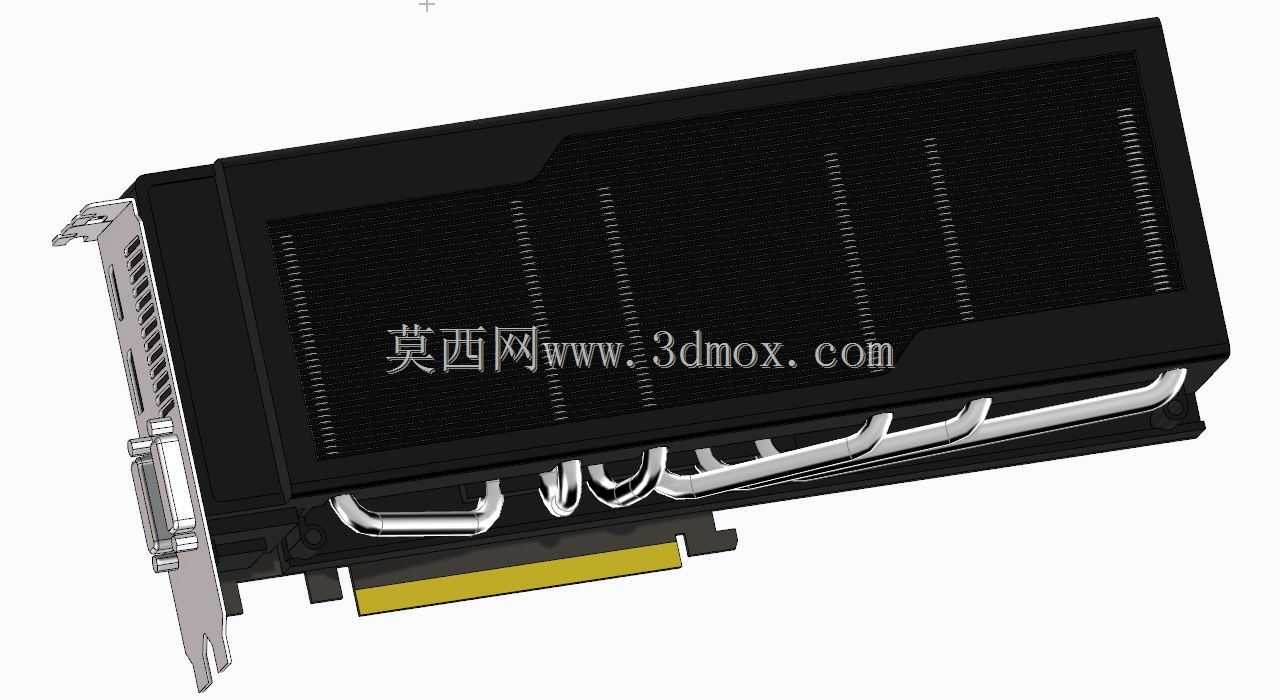

这款PCIe接口的独立图形卡，主要面向台式计算机的图形渲染、游戏运行、专业图形加速场景，在三维建模预览、工程图实时渲染、高清视频解码等工作中承担核心图形运算输出的作用，是台式工作站、高性能家用主机的核心扩展硬件之一。从结构设计来看，整体采用全封闭导风罩搭配外露热管的散热布局，导风罩表面开设多道平行通风格栅，能在散热风扇运转时形成稳定的贯穿式风道，直接带走鳍片堆叠结构上的积热，外露的弯折热管直接贴合核心发热区域，通过热管的高导热效率快速将图形核心、显存颗粒的热量传导至散热鳍片，相比传统直吹式散热结构，这种设计能在相同风扇转速下获得更低的核心满载温度，同时控制风切噪音在可接受范围内。板卡的安装边界严格遵循PCIe扩展卡的标准尺寸规范，金手指部分采用标准PCIe x16接口定义，可直接兼容主流台式机主板的PCIe插槽，挡板位置预留标准视频输出接口位，可适配VGA、DVI、HDMI等不同类型的输出接口模块，挡板的固定孔位完全符合ATX、MATX等不同规格机箱的扩展位安装要求，用户无需额外改造机箱即可完成固定安装。板卡尾部的供电接口布局避开了机箱硬盘架的常见干涉位置，供电走线不会与机箱内部其他硬件产生空间冲突，散热模块的高度控制在双槽扩展卡的标准厚度范围内，不会占用相邻的PCIe扩展槽位，方便用户额外安装采集卡、声卡等其他扩展硬件。在结构细节上，导风罩与散热鳍片、PCB板之间采用卡扣加螺丝的双重固定方式，能避免运输过程中散热模块移位导致的核心压合不严问题，热管与鳍片之间采用穿fin工艺连接，保证导热路径的接触热阻处于较低水平，PCB板边缘做了圆角处理，避免安装时割手或者划伤机箱内部线材，金手指部分做了镀金处理，提升多次插拔后的接触可靠性，减少氧化导致的接触不良故障。这款图形卡的结构设计充分考虑了台式机内部的空间限制、散热需求、安装兼容性，在有限的板卡尺寸内平衡了散热性能、安装便利性与硬件可靠性，不管是用于日常装机的结构参考，还是板卡类产品的散热结构设计学习，都具备实际的参考价值，建模过程中还原了散热热管的弯折弧度、导风罩的格栅细节、挡板的接口轮廓、金手指的分段结构，能直观呈现这类板卡产品的内部结构布局与外部安装特征。
