嵌入式无线信号接收电路带锁防护盒

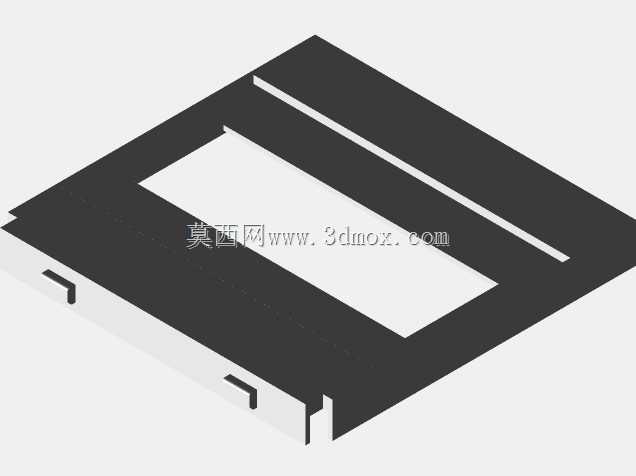

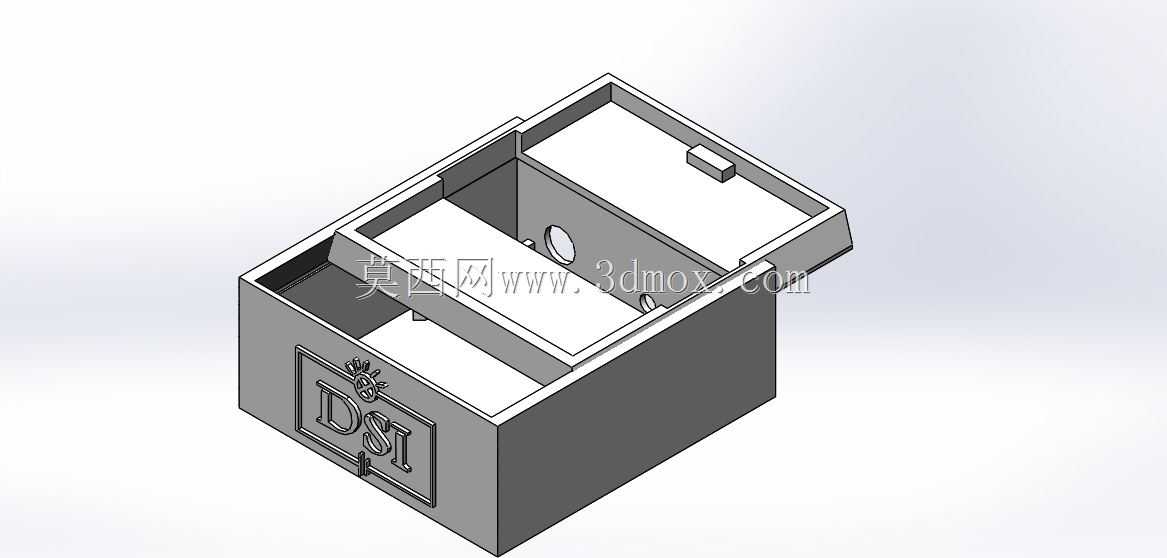

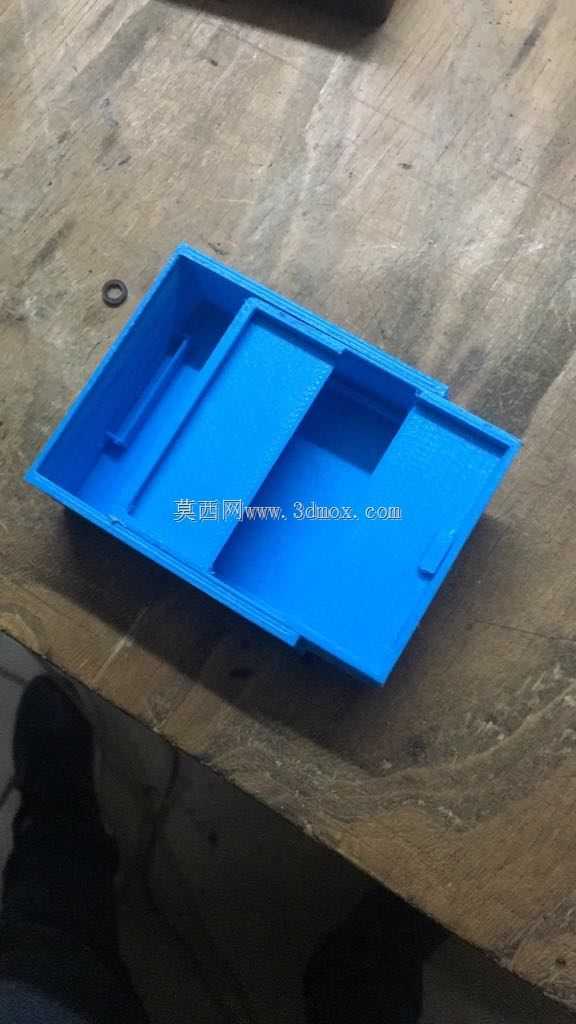

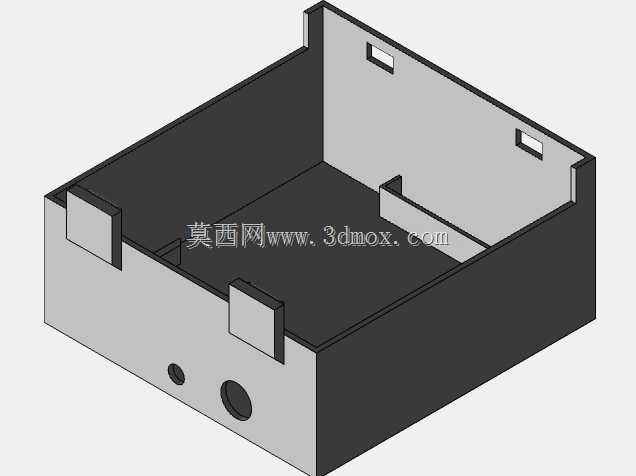

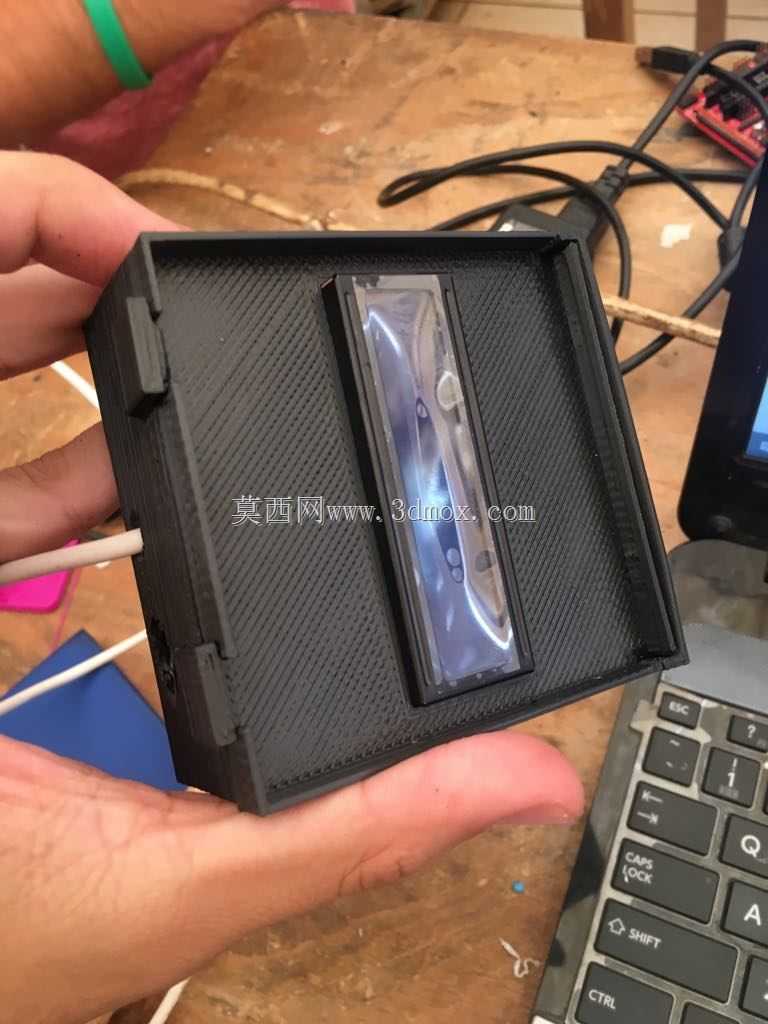

这款带盖防护盒的设计，最初是为了解决桌面级无线信号接收电路的裸露防护问题，日常在电子调试、小型无线数据采集场景中，裸露的电路板容易被桌面焊渣、线材拖拽、液体泼溅损伤，尤其是搭配LCD显示屏的接收模块，屏幕表面没有额外防护的话，很容易被尖锐物件刮花，影响信号数值的读取。设计时优先考虑了3D打印的成型特性，整体壁厚控制在1.8mm，既保证打印后壳体的结构强度，不会因为手持挪动出现侧壁形变，又能减少打印耗材的用量，缩短打印周期。盒体的锁合结构没有采用常见的螺丝固定方式，而是在盒盖与盒身的侧边设计了多组卡扣式锁定结构，不同位置的卡扣可以根据内部电路的安装布局选择使用，既可以实现快拆快装，方便后期对内部电路进行调试、更换元件，也能避免螺丝柱占用盒内的安装空间，让内部腔体的利用率更高。盒体正面预留了和LCD显示屏尺寸匹配的嵌入式窗口，窗口边缘做了0.2mm的下沉台阶，安装时可以直接将屏幕卡在台阶位置，不需要额外打胶固定，屏幕表面和盒体外表面保持齐平，既不会突出容易被磕碰，也不会凹陷导致观察屏幕时出现边角阴影。盒体的侧边预留了线材穿出的缺口，缺口位置做了圆角过渡，避免穿线时线材绝缘层被锐边割破，天线、供电线、信号输出线都可以从这个缺口规整引出，不会出现盒盖压夹线材的问题。整体外形尺寸适配常规的2.4G无线接收模块加1.3寸LCD屏的组合，内部腔体的边角做了R2的圆角处理，既方便3D打印时的出料成型，减少支撑结构的使用，也能避免电路板安装时被尖角刮伤阻焊层。盒体底部做了细微的防滑纹理，放置在磁盘或者金属工作台面上时，不会因为桌面轻微震动出现滑移，同时底部的平整面也可以搭配双面胶或者魔术贴，固定在设备外壳、墙面等不同的安装面上，适配临时信号采集点、固定无线监测点位等不同的使用场景。设计时还考虑了打印后的装配公差，盒盖和盒身的配合面预留了0.3mm的间隙，即使是不同精度的桌面级3D打印机，也能顺利实现盒盖的开合，不会出现过紧卡滞或者过松容易脱落的问题，卡扣的扣合力度经过调整，日常手持挪动时不会因为轻微晃动导致盒盖松脱，需要打开时用指甲轻抠卡扣位置就能顺利开启，兼顾了固定可靠性和操作便捷性。
