多规格热电冷却器TEC模组组合结构

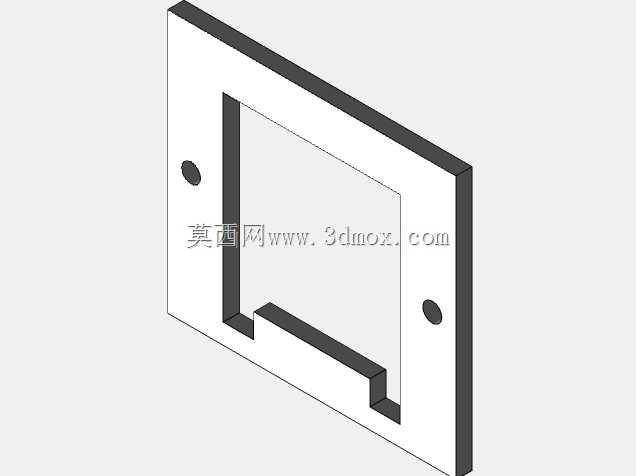

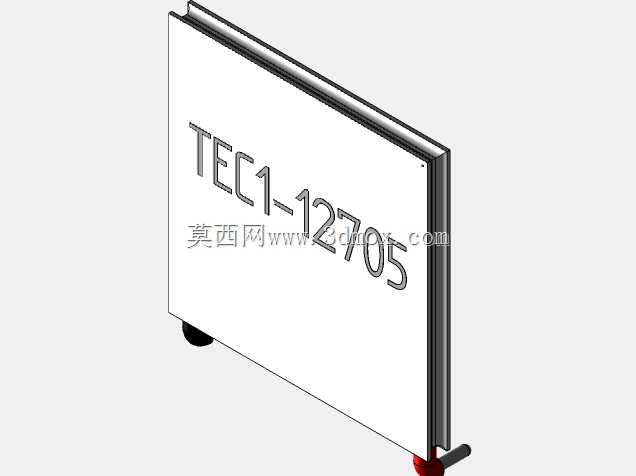

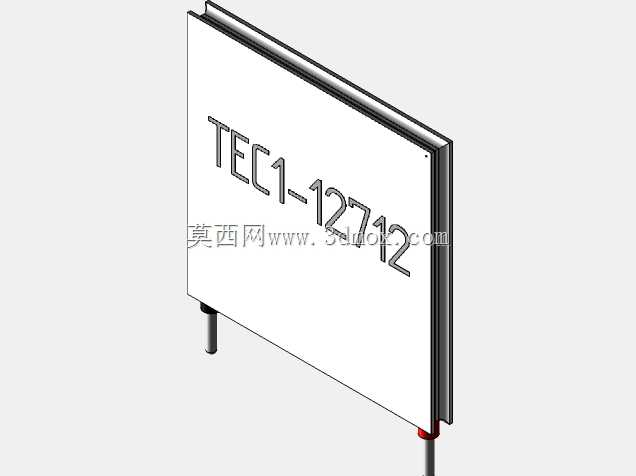

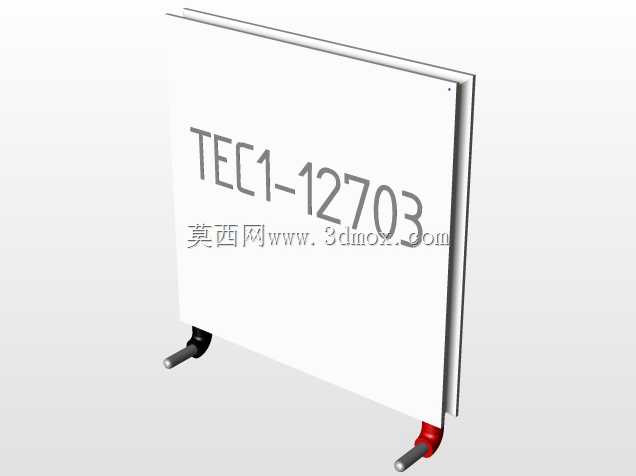

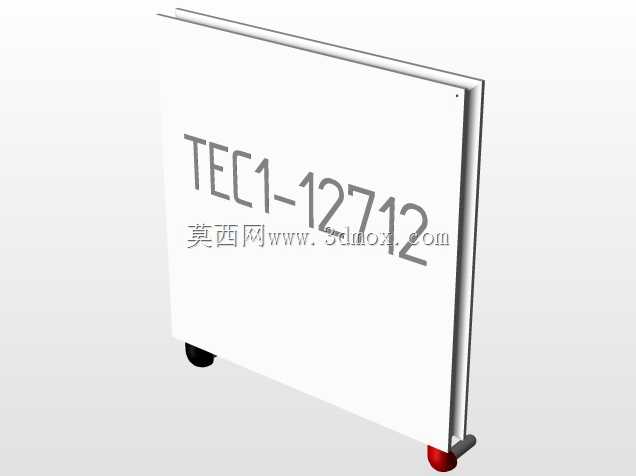

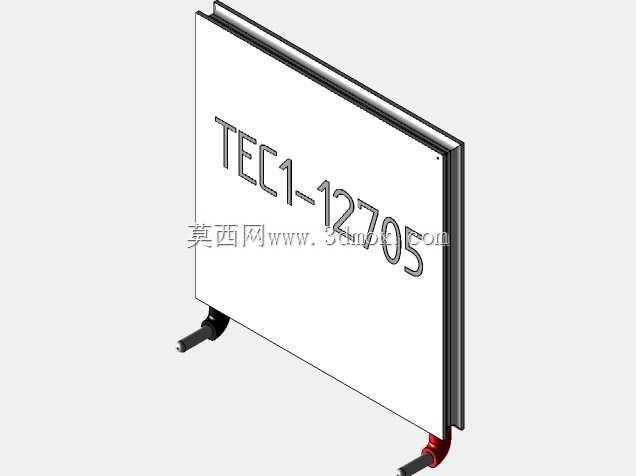

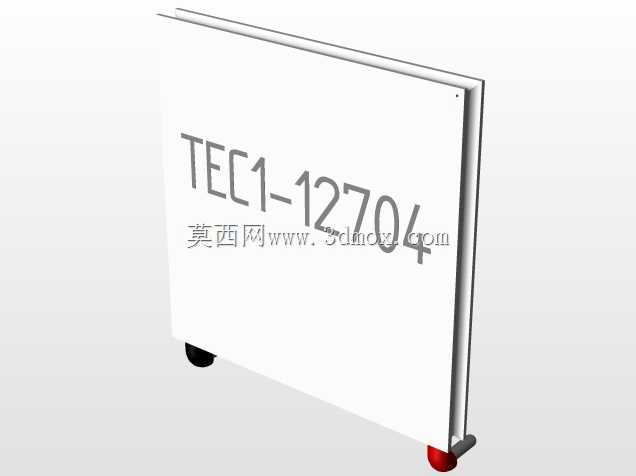

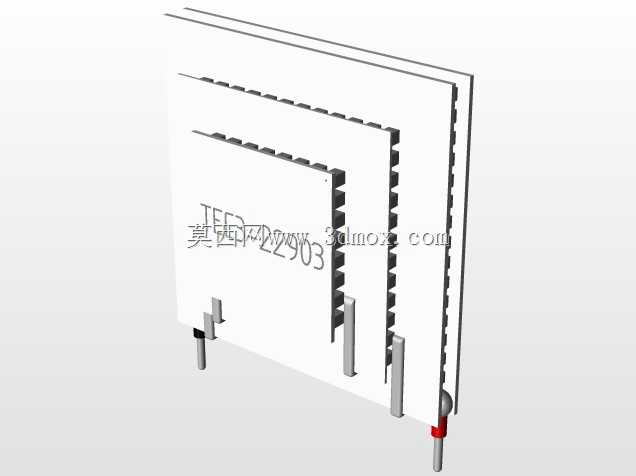

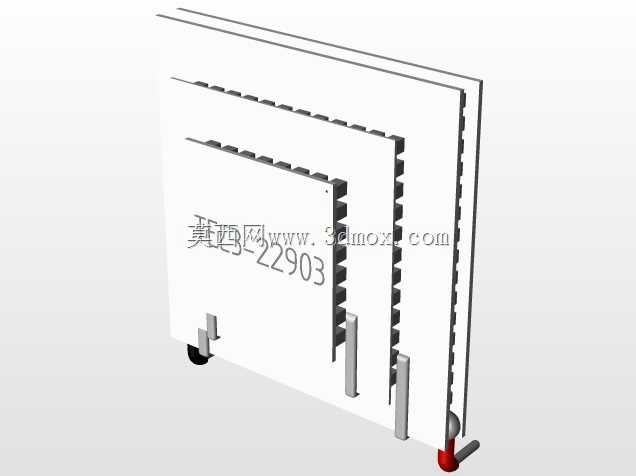

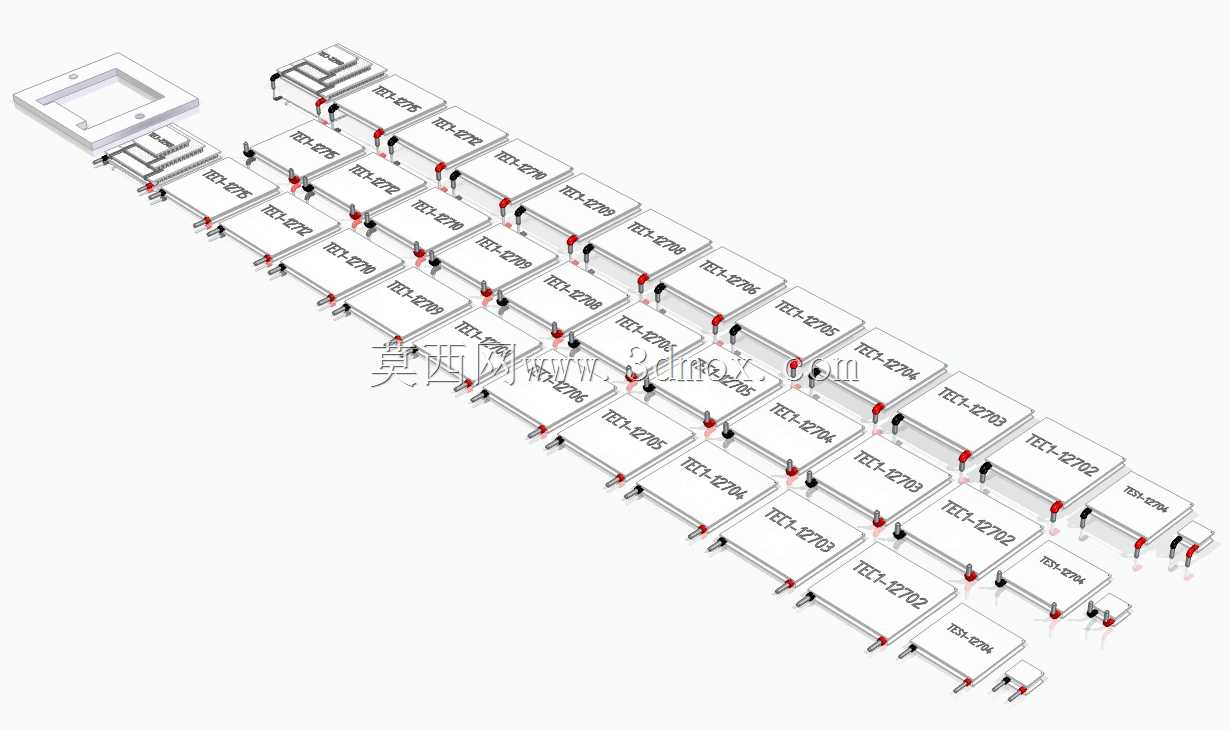

　　在需要精准控温的工业场景里，半导体制冷方案的选型往往绕不开TEC热电冷却器，这类依靠珀耳帖效应实现热量转移的元件，没有复杂的机械运动结构，可靠性远高于传统压缩制冷模组，在小空间精准温控、局部冷热调控的场景中适配性极强。这套组合模型覆盖了常用的三类外形尺寸规格，分别对应40mm×40mm、30mm×30mm、10mm×10mm的安装边界，能满足不同功率等级、不同安装空间的温控需求，不管是小型光学器件的恒温腔体、医疗检测设备的试剂温控模块，还是工业电控柜的局部散热辅件、消费电子的温控组件，都能从中匹配到对应尺寸的元件参考。从设计逻辑来看，整套模组的建模完全遵循实物元件的安装基准，每个TEC元件的冷热侧都做了明确的标识区分，

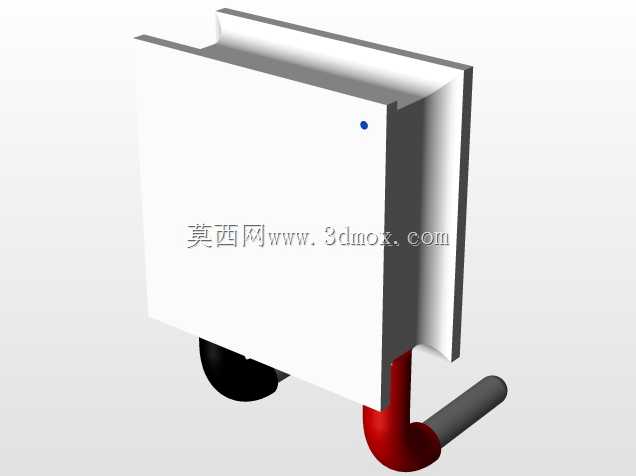

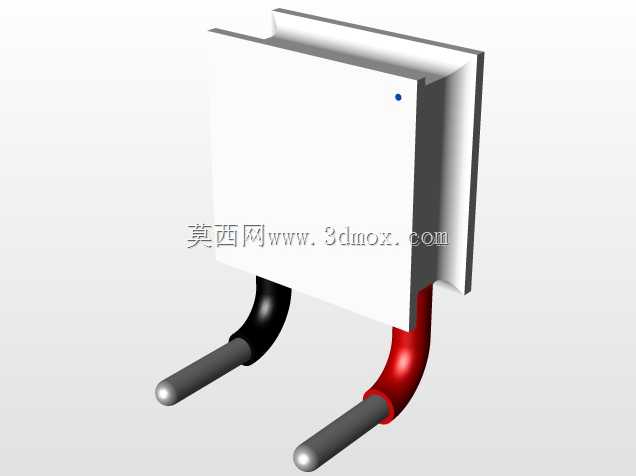

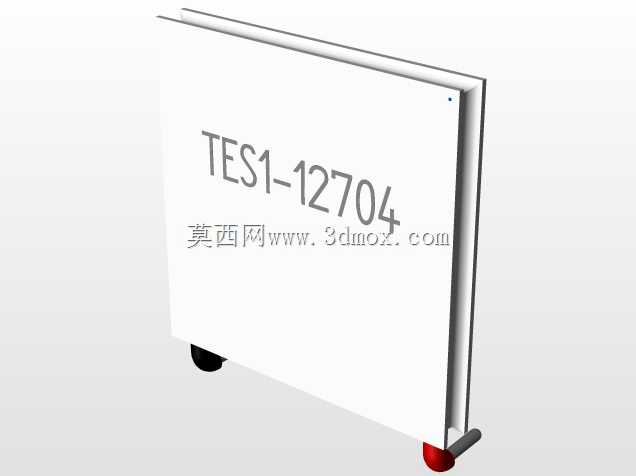

　　右上角的色点标记直接对应实际元件的冷热端面，能避免结构设计阶段出现冷热端装反的低级错误，元件的引脚出线位置、本体厚度都按照行业通用规格做了还原，在做整机结构装配时，可以直接调用对应规格的模型完成安装位校验，不用反复核对实物样本的安装尺寸。实际选型应用中，不同尺寸的TEC元件对应的制冷功率、工作电流差异明显，10mm规格的小尺寸元件多用于小功率、高精度的微小型温控场景，比如激光二极管的恒温底座、小型传感器的温度补偿结构；30mm规格属于通用型档位，适配大多数中小功率的温控需求，比如小型恒温平台、便携制冷设备的核心制冷单元；40mm规格的元件制冷量更大，适合需要较大热转移功率的场景，比如工业设备的局部散热组件、

　　大功率电子元件的主动温控结构。建模时特意保留了不同规格元件的外形细节差异，包括引脚的弯折角度、本体的陶瓷基板边缘特征，在做装配干涉检查时，能精准模拟实际安装的空间占用，避免出现设计阶段预留空间不足、引脚与周边结构件干涉的问题。对于结构设计从业者来说，这类标准化的元件模型能大幅缩短前期方案选型的建模周期，不用从零开始绘制每个规格的TEC元件，直接根据设计的温控功率需求、安装空间尺寸调用对应模型，就能快速完成整机的温控模块布局，同时可以依托模型的冷热侧标识，提前规划散热端的冷排、导冷端的均热板安装位置，优化整个温控回路的结构排布，减少后期样机调试时的结构改动量。
