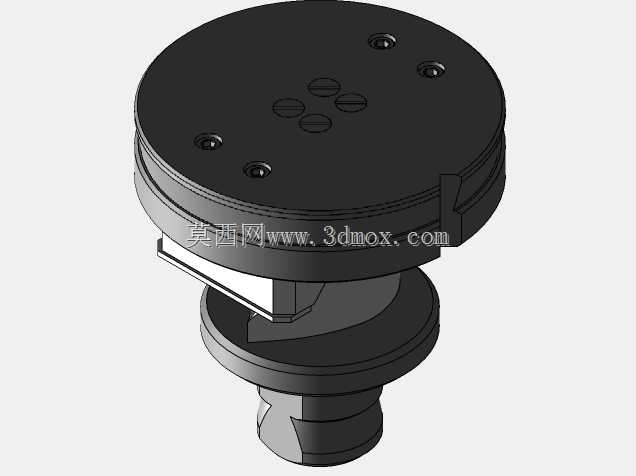

装饰金属片冲压成型模具结构

这套成型结构主要面向薄型装饰金属片的批量压型加工场景，常见于建筑装饰五金、家居金属饰件、工艺品金属配件的生产环节，用来在薄金属板材表面压出预设的立体装饰纹理与曲面造型，替代传统手工敲制的低效率加工方式，保证同批次饰件的造型一致性。从结构布局来看，整套工装分为上模成型凸模、下模定位夹持组件、底座承托结构三个核心部分，上模的成型工作面做了顺滑的曲面过渡处理，压合过程中不会在金属片表面留下应力集中的压痕，避免薄料冲压过程中出现开裂、起皱的问题。下模部分设置了可调式的板材夹持定位结构，可根据待加工金属片的幅面调整夹持范围，定位块的压紧面做了防滑纹路处理，压型过程中板材不会出现偏移错位，保证成型后装饰纹理的位置精度。底座部分采用了分层式的承托设计，下模组件通过螺栓与底座固定，安装时可根据配套压力机的工作台T型槽间距调整固定位置，适配不同台面尺寸的通用压力机安装需求，不需要额外制作过渡连接基板。设计过程中针对装饰金属片的加工特性，将上模的压合行程做了限位设计，合模到最终成型位置时，上下模之间的间隙刚好匹配待加工金属片的料厚，不会出现过压压薄板材、或者间隙过大导致造型不到位的问题。上模与压力机滑块的连接部位采用了标准的模柄结构，可直接装夹在常规开式压力机的滑块装夹孔内，安装时不需要额外加工连接法兰，降低现场装夹的调整工作量。下模的成型凹模型面与上模凸模型面做了研合配做，合模时型面的贴合率可达九成以上，保证压出的金属片曲面过渡自然，没有局部凹凸的缺陷。针对装饰件表面质量要求高的特点，所有与板材接触的模具工作面都做了抛光处理，压型过程中不会在金属饰件表面留下划痕、压印等瑕疵，减少后续表面抛光处理的工序量。整套结构的外形尺寸适配中小吨位通用压力机的安装空间，上下模合模后的总高度符合常规压力机的闭合行程范围，不需要对设备进行额外改造即可直接投入生产使用，夹持结构的调节范围覆盖常见装饰金属片的加工幅面，可兼容多种规格的同类型饰件压型加工，减少同类型产品加工时的模具更换成本。
