气源处理用带过滤功能调压组件结构

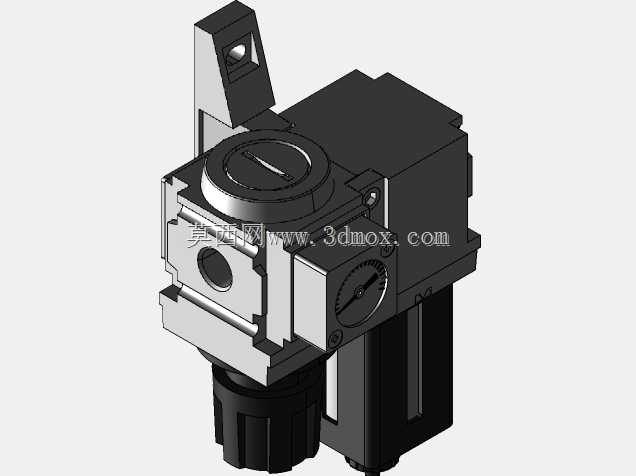

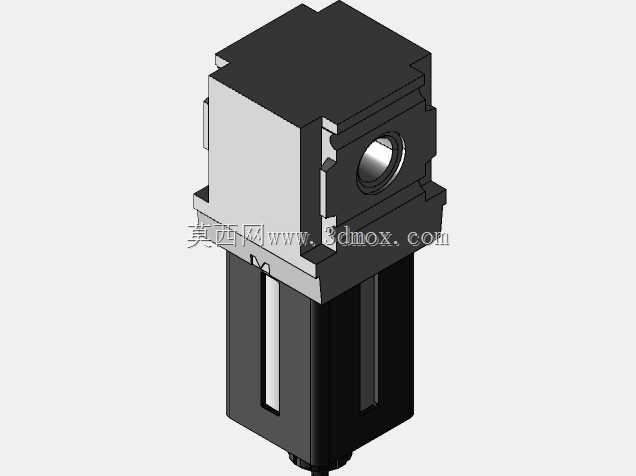

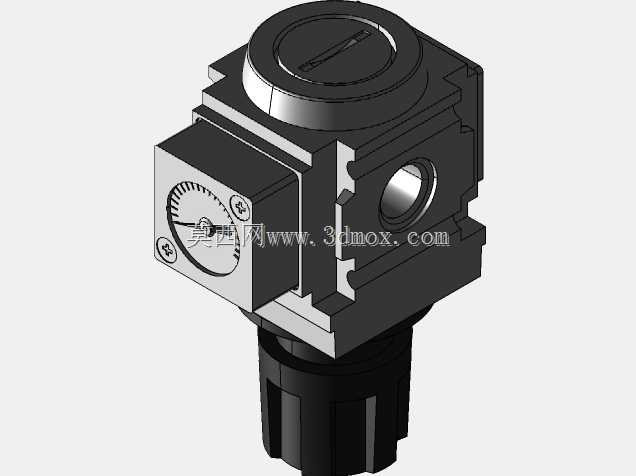

这套带过滤功能的调压组件，是气动系统气源处理单元的核心组成部分，在各类气动驱动的自动化生产线、轻工包装设备、机加工气动工装、汽车零部件装配工位中都有广泛应用，承担着压缩空气净化与压力稳定输出的关键作用。从结构设计来看，组件采用模块化拼接思路，过滤段与调压段既可以独立拆分维护，也能通过配套的安装支架快速组合固定，适配不同安装空间的布局需求。过滤段的透明视窗设计，能让运维人员直观观察内部积液与滤芯污染程度，无需拆解即可判断是否需要排污或更换滤芯，底部的旋钮式排污结构，单手即可操作完成日常积液排放，降低现场维护的操作难度。调压段的表盘式压力指示结构，读数直观清晰，顶部的调压旋钮带锁止设计，压力调整到位后可锁定参数，避免设备运行过程中因误碰导致输出压力波动，影响下游气动元件的动作稳定性。配套的安装支架预留了标准的安装孔位，孔距符合通用气源处理件的安装规范，既可以通过支架固定在设备型材机架上，也能直接通过组件本体的接口串联在气路管路中，安装边界灵活，适配DN8到DN15的常规气动管路通径，整体外形紧凑，不会占用过多的设备安装空间。设计过程中充分考虑了气动系统的实际工况，过滤精度可满足常规工业气动系统的杂质拦截需求，能有效滤除压缩空气中携带的液态水滴、固态粉尘颗粒，避免杂质进入下游的气缸、电磁阀等精密气动元件，造成元件卡滞、密封件磨损等故障，延长整套气动系统的无故障运行周期。调压结构的压力反馈响应速度快，当下游用气量出现波动时，能快速调整阀口开度，保证输出压力稳定在设定值范围内，避免因压力波动导致气缸输出力不足、动作速度不均等问题，保障设备运行的一致性。组件的密封结构采用耐油橡胶材质，适配常规矿物油润滑的压缩空气介质，长期运行下不会出现密封老化漏气的问题，配套的密封圈备件可快速完成密封件更换，降低后期维护成本。
