多端子接线式工业信号转接卡台结构

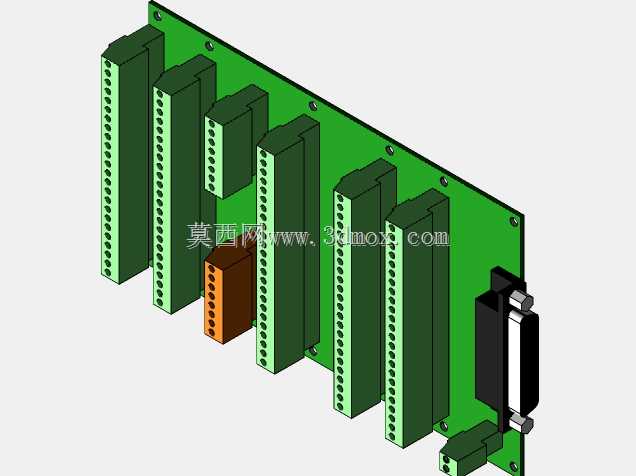

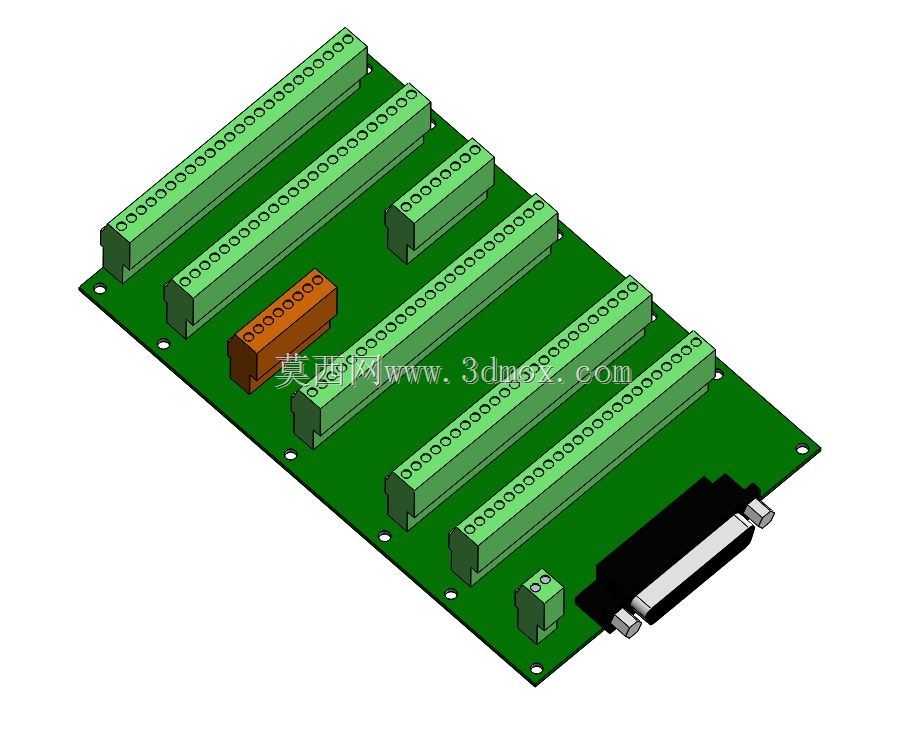

这款卡台结构主要面向工业数控设备改造场景下的信号转接需求，在轧机、cnc改装等设备的电控系统升级中，常需要将原有设备的密集IO信号统一转接至新的控制系统，这类转接卡台就是为解决多线路规整、信号分线连接的痛点设计的。从结构布局来看，板体采用标准PCB基材作为承载基底，板边预留了对称分布的安装孔位，可直接通过螺丝固定在电控柜内的安装梁或者绝缘安装板上，安装孔的孔距适配常规电控柜内的通用安装间距，不需要额外加工定制安装支架，现场改造时可直接完成固定。板上排布了多组不同位数的绿色接线端子排，长排端子用于大通道量的通用IO信号接入，短排端子用于电源、特殊反馈信号的单独接线，还有一组棕色端子排专门用于接地或者屏蔽层的连接，不同颜色的端子区分可避免现场接线时的错接问题，降低调试阶段的查线工作量。板侧集成了一个D-SUB高密度连接器，用于和主控单元的线缆进行快插连接，替代了传统逐根接线的繁琐操作，设备维护时可直接拔插连接器完成板卡更换，大幅缩短停机维护时间。设计过程中充分考虑了现场接线的操作空间，相邻端子排之间预留了足够的手指操作间隙，即便是使用多股软线压接冷压端子的情况下，也能顺利完成螺丝拧紧操作，不会出现相邻端子干涉的问题。端子排的接线方向统一朝向板卡外侧，接线完成后线束可顺着电控柜的走线槽规整排布，不会出现线束弯折过度导致的线芯断裂问题。板上所有端子的额定载流量均匹配常规工控信号的传输要求，可承载DC24V等级的开关量信号以及低功率模拟量信号的传输，接触电阻稳定，长期运行下不会出现信号衰减或者接触不良的问题。在数控改装场景中，这类转接卡台可将原有设备的杂乱信号线统一归集到板卡端子上，再通过侧边的集成连接器输出到新系统，大幅简化电控柜内的布线复杂度，减少线路接点的故障概率，同时也方便后期故障排查时快速定位信号节点。
