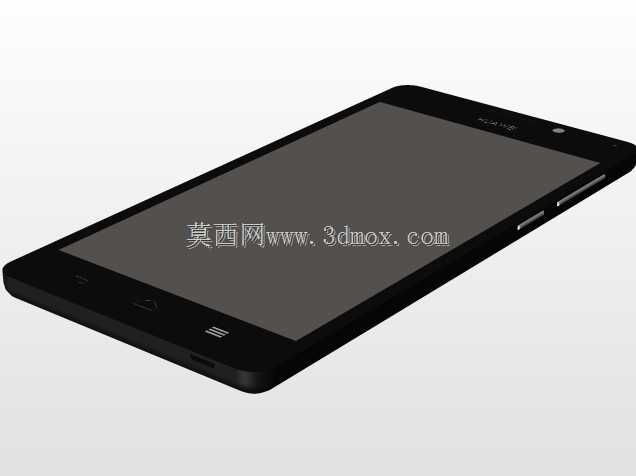

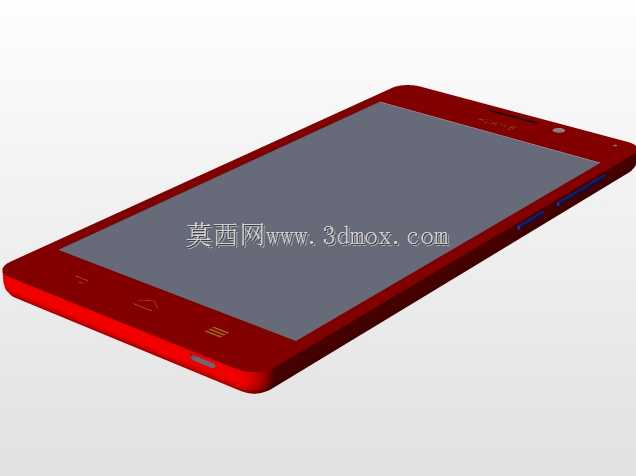

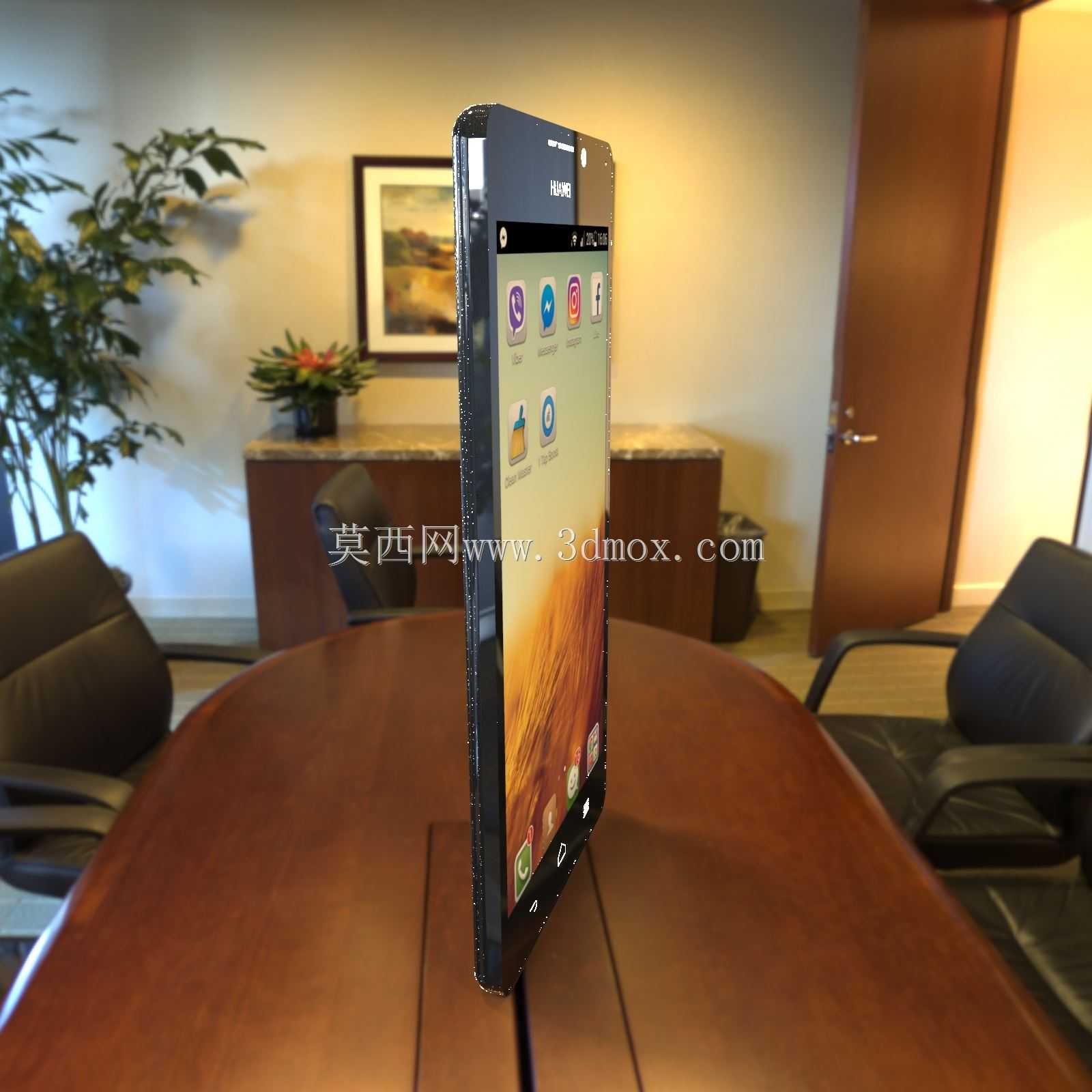

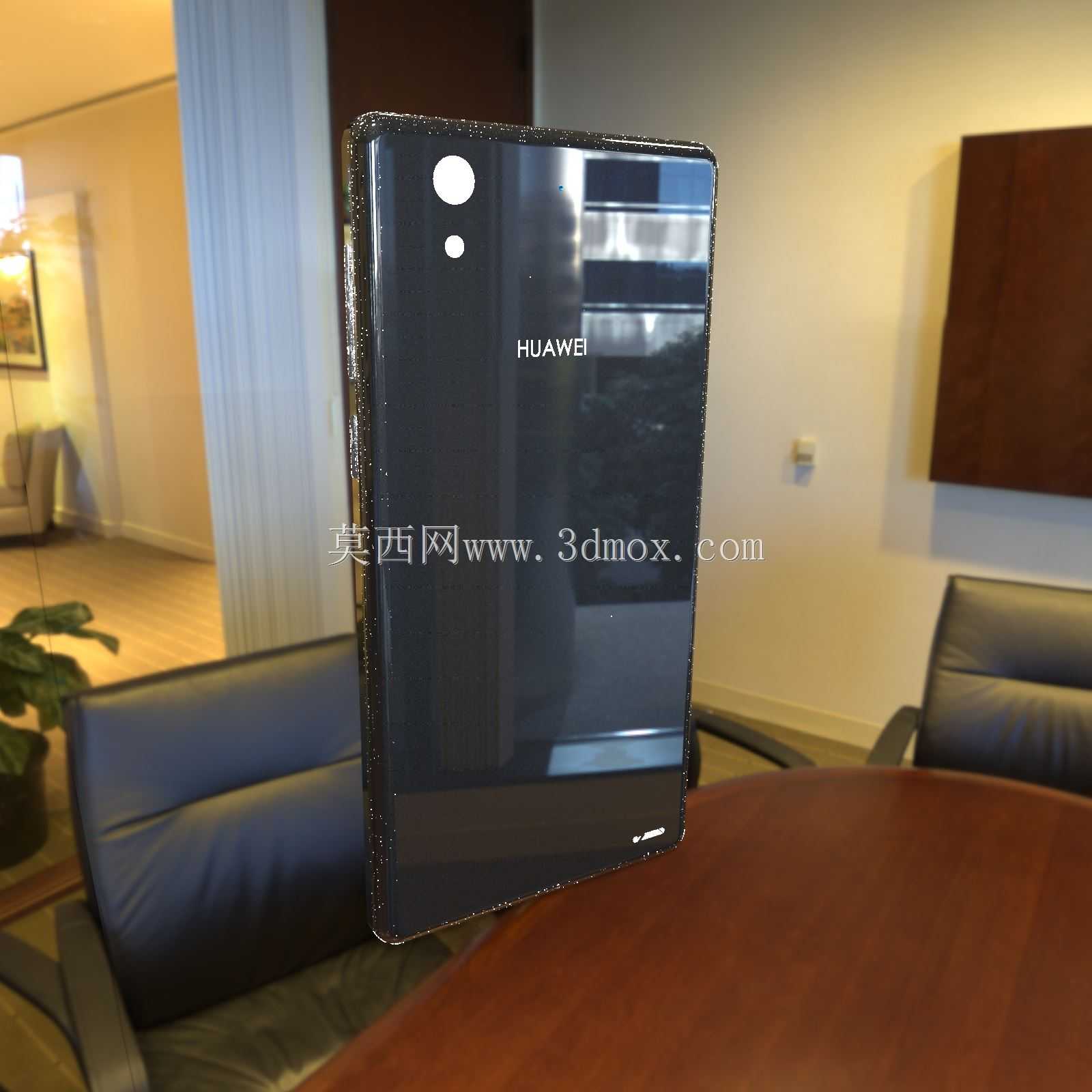

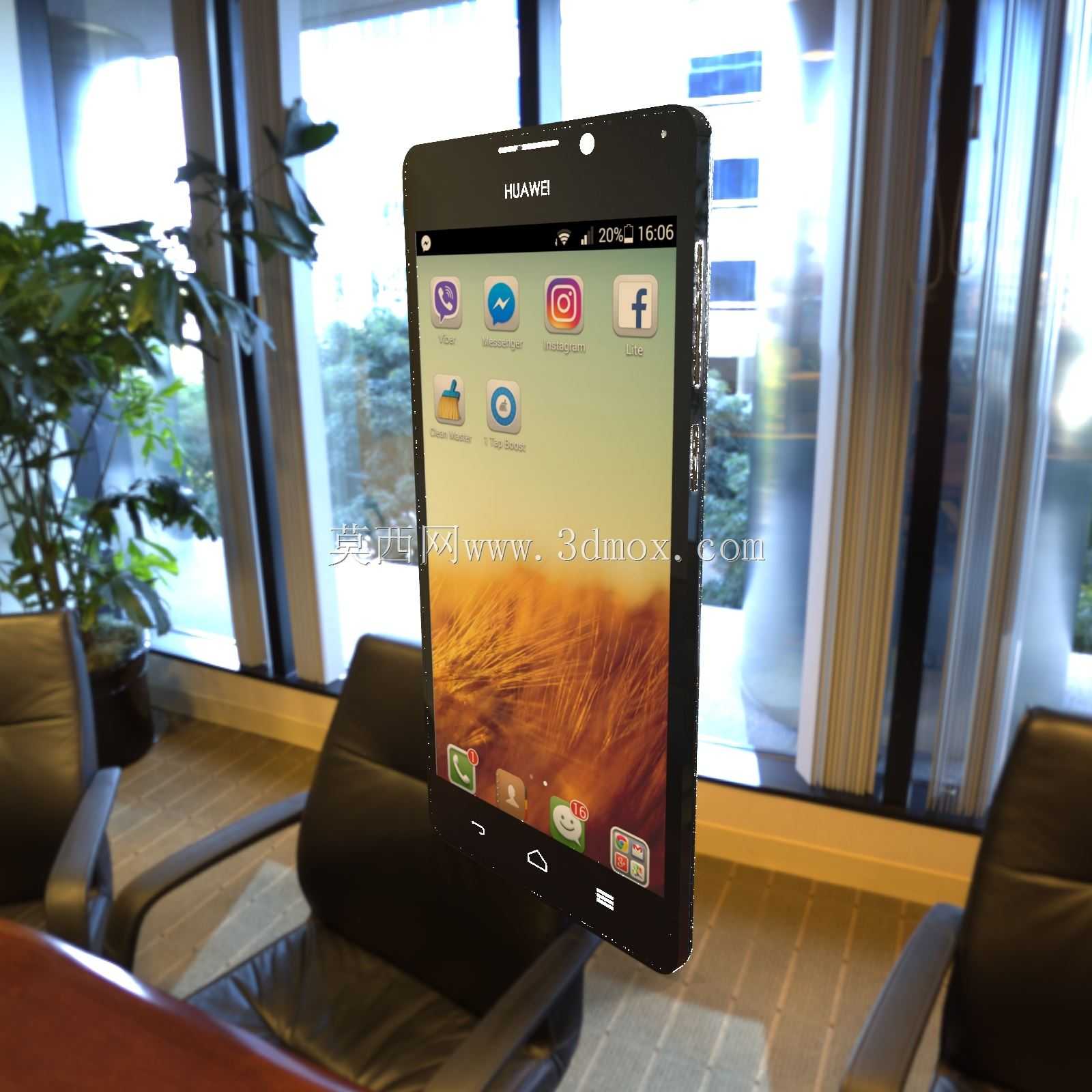

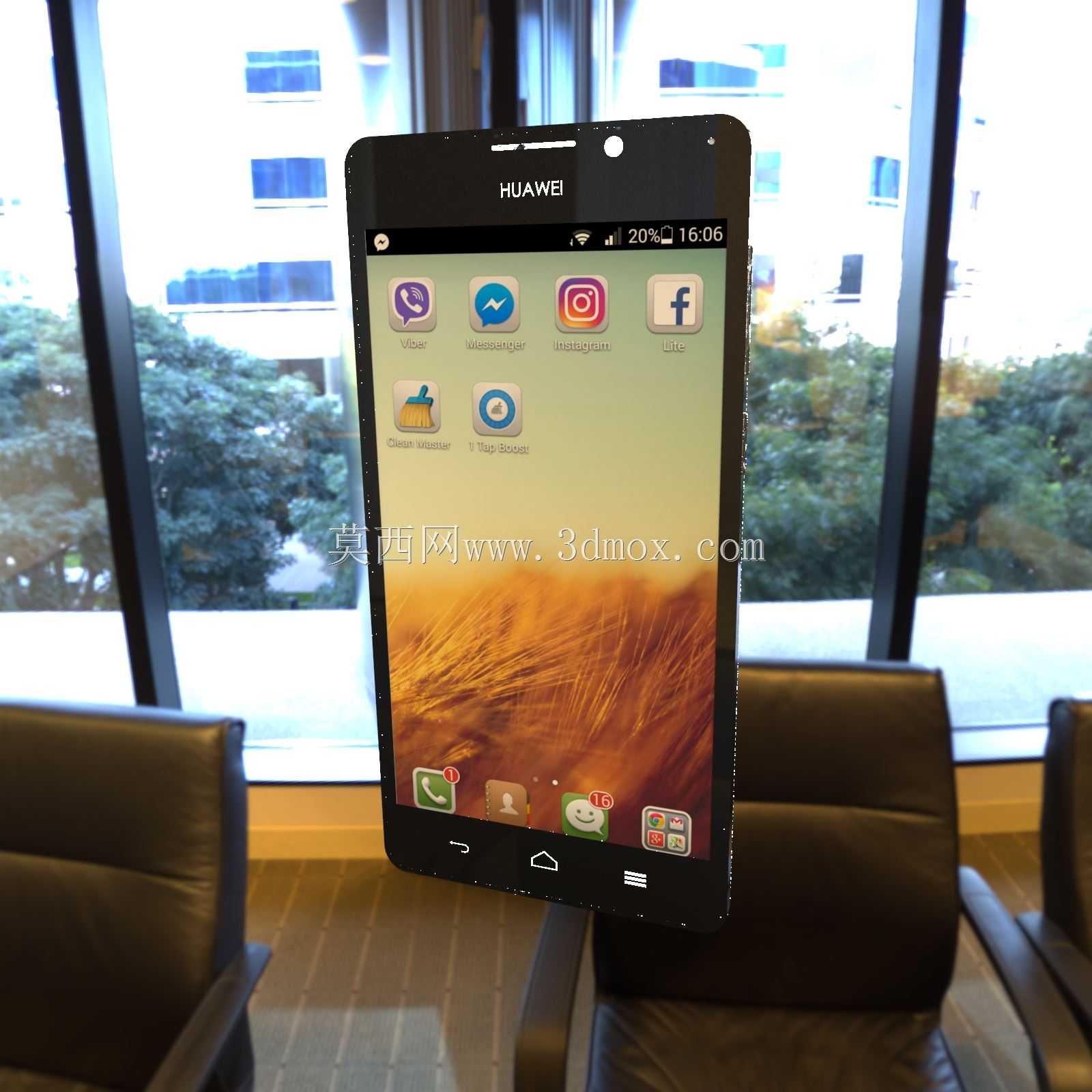

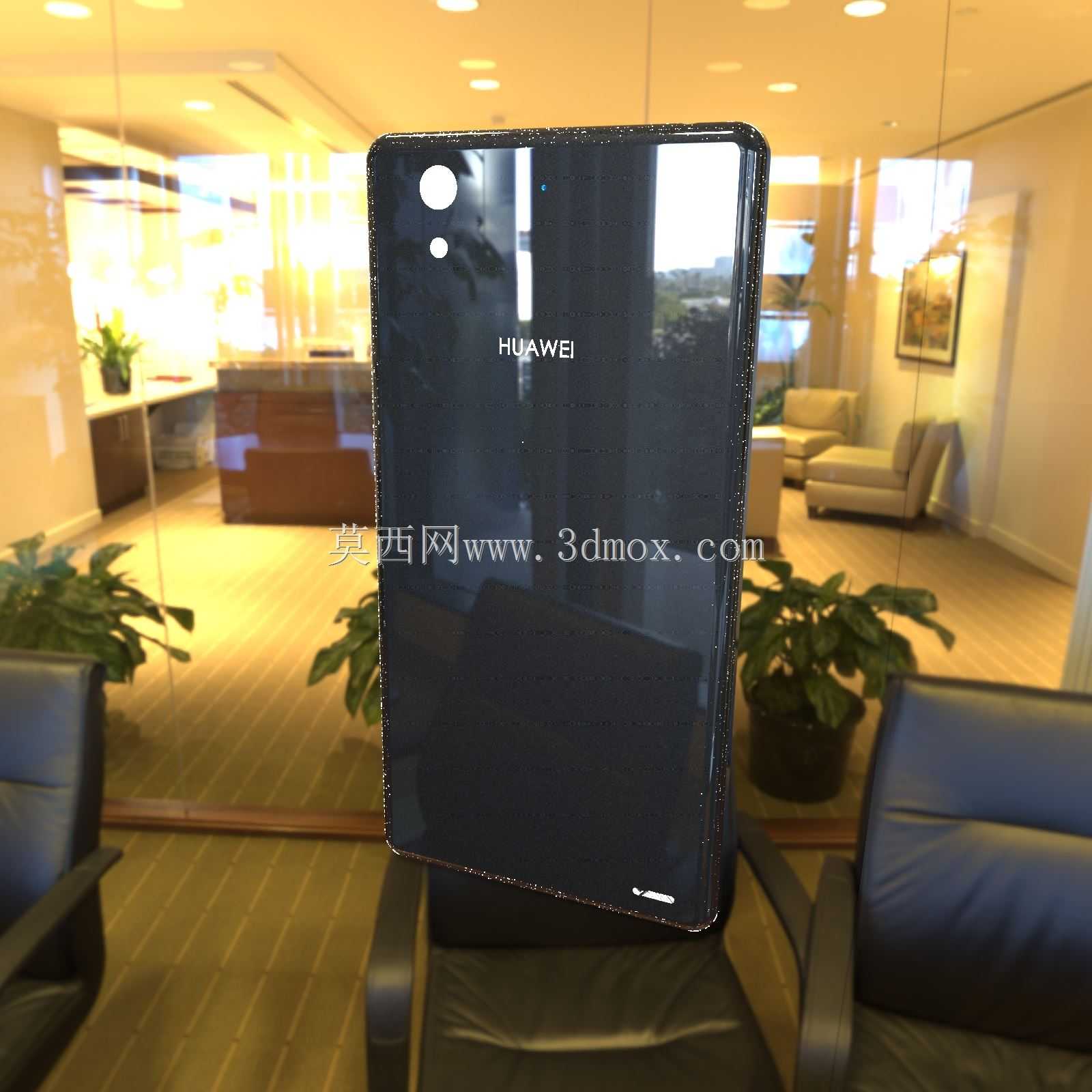

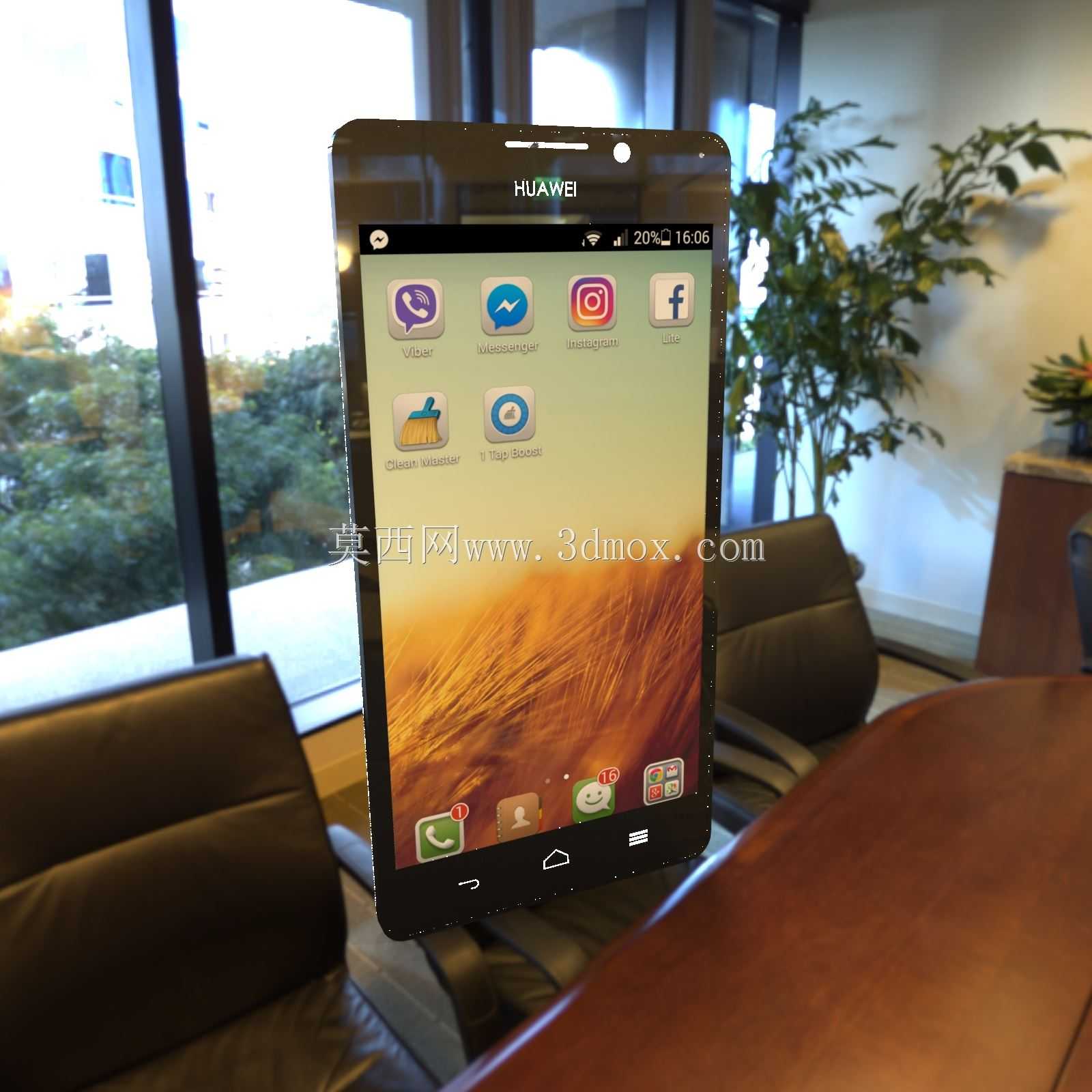

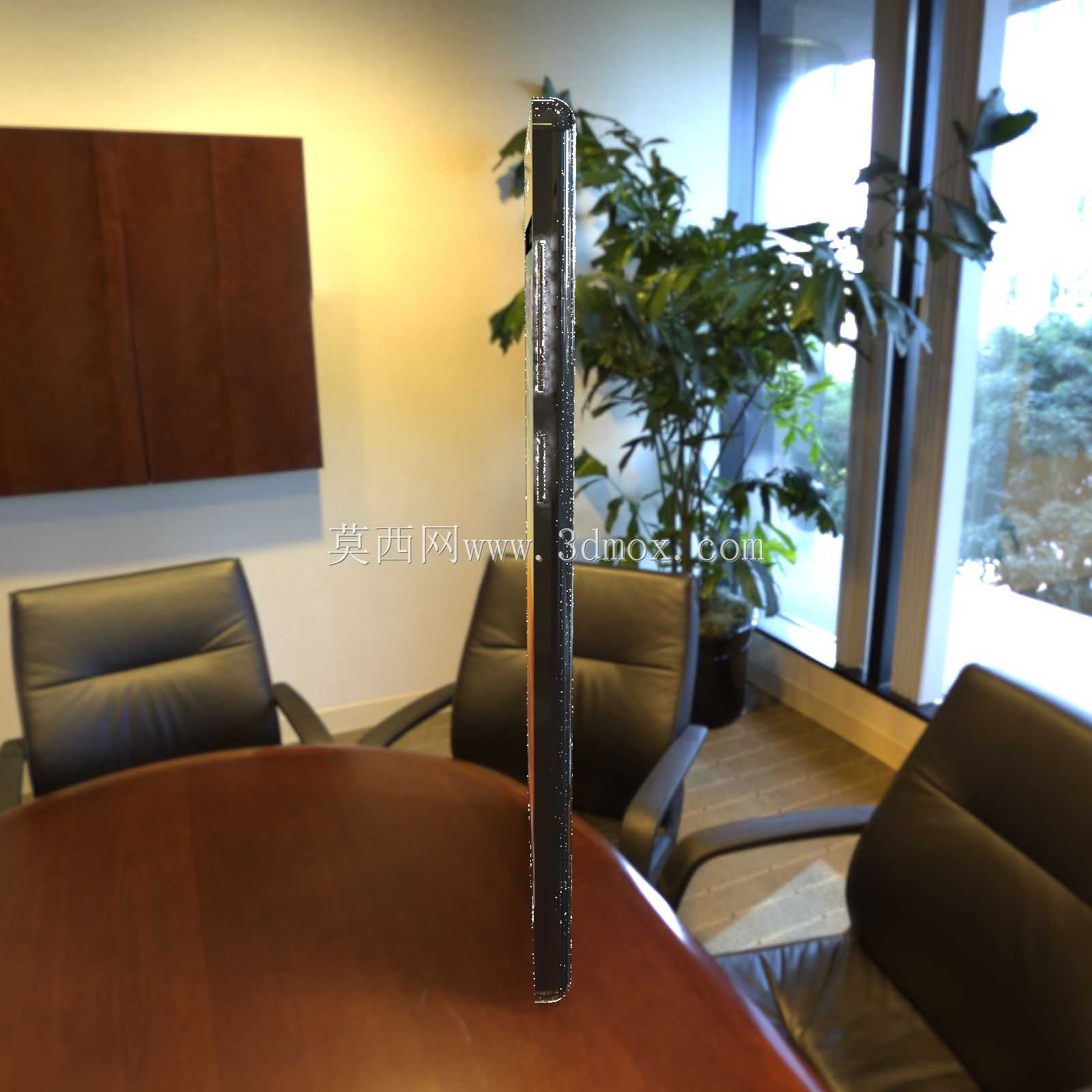

华为G630 U20智能手机整机结构三维数模

该三维数模完整还原了华为G630 U20直板触控智能手机的整机结构，建模过程严格遵循消费类手持通讯终端的结构设计规范，覆盖前壳、触控屏模组、中框、电池仓、后壳、侧按键、听筒、前置摄像头、扬声器出音孔等全部外露与内部装配结构。从实际应用场景来看，这类手机三维数模可用于手机保护套、贴膜、车载支架、桌面充电底座等周边配件的结构适配设计，也可作为通讯终端产品结构教学的典型案例，帮助初级结构工程师理解直板手机的堆叠逻辑与装配公差控制要点。设计思路上，建模优先还原产品的实际装配边界，整机外轮廓严格匹配真机的握持弧度，屏幕区域的黑边宽度、前置摄像头与听筒的相对位置、底部触控按键的排布间距都按照真机实际比例还原，侧键的凸起高度、后壳的弧面收边都做了精准的曲面拟合，确保数模外轮廓与真机的尺寸偏差控制在结构配件设计允许的公差范围内。外形尺寸方面，数模还原了该机型适配单手握持的机身宽度，机身厚度方向的台阶过渡、屏幕与前壳的贴合台阶、后壳摄像头区域的凸起高度都做了分层建模，能够直接用于周边配件的干涉检查，比如设计保护套时可以直接提取外轮廓做抽壳处理，预留按键与接口的避让位置，不需要反复调整适配公差。从结构特性来看，该机型采用经典的直板触控设计，机身正面为整块触控玻璃覆盖，顶部预留听筒与前置摄像头的开孔位，底部设置三枚触控功能按键，中框采用硬质塑料材质做侧边支撑，侧边集成音量调节键与电源键，后壳为可拆式设计，内部预留标准SIM卡与存储卡的安装仓位，电池仓的尺寸与限位筋位都在数模中做了还原，能够直观呈现整机的堆叠逻辑。建模过程中对所有外观曲面做了连续性处理，避免出现曲面棱边断层，确保导出的数模可直接用于后续的结构验证、3D打印手板打样或者渲染展示，对于从事消费电子周边配件设计的工程师来说，这类精准的整机数模能够大幅减少前期测绘的工作量，提升配件开发的效率，也能帮助设计人员更好地理解手持通讯设备的人机工程设计要点，比如机身侧边的弧度如何贴合手掌握持曲线，按键的位置如何适配手指的自然操作范围，屏幕的可视区域如何平衡边框宽度与结构强度。
