星型排布活塞连杆组件结构设计

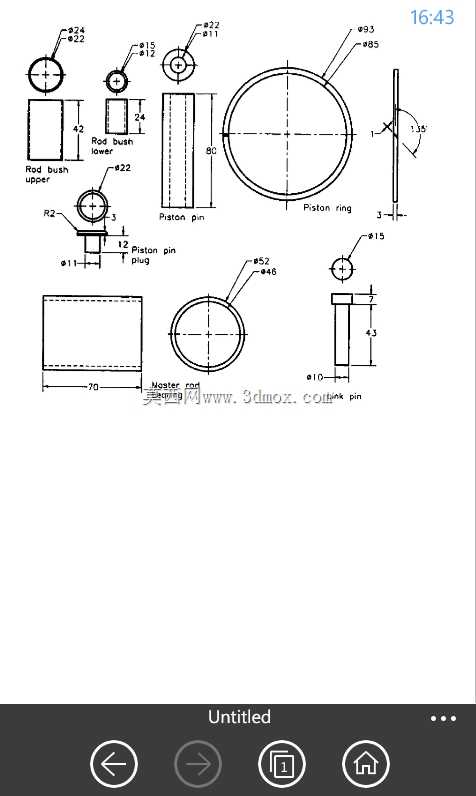

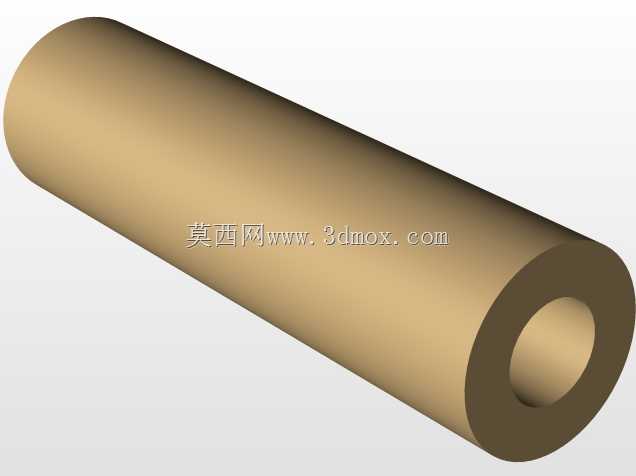

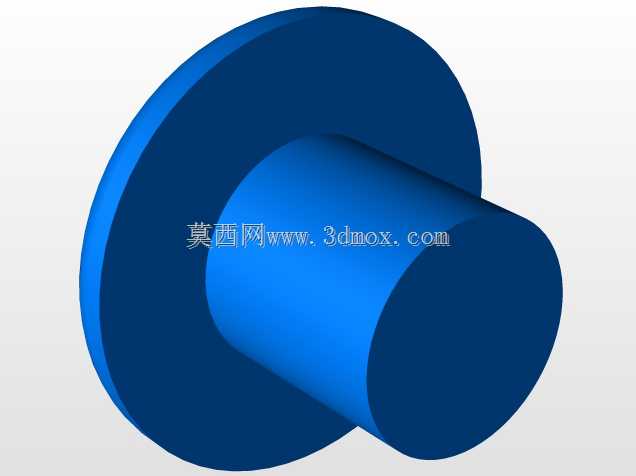

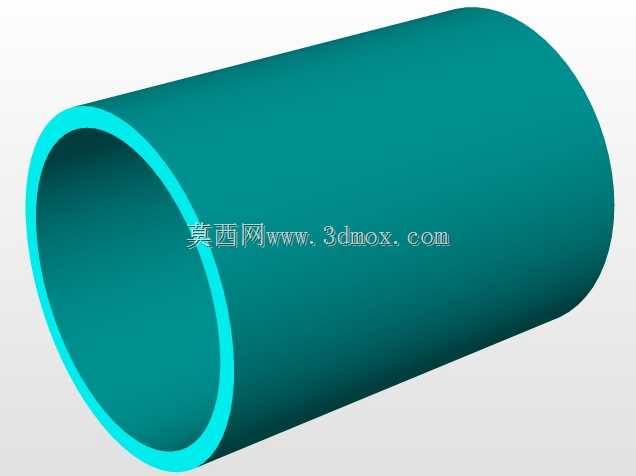

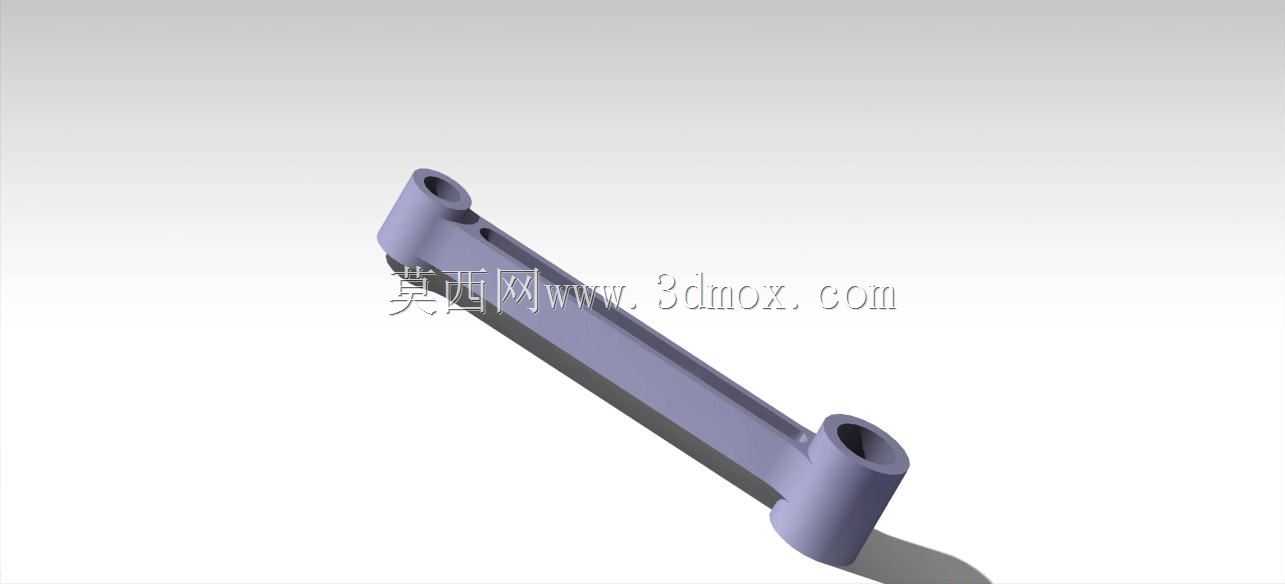

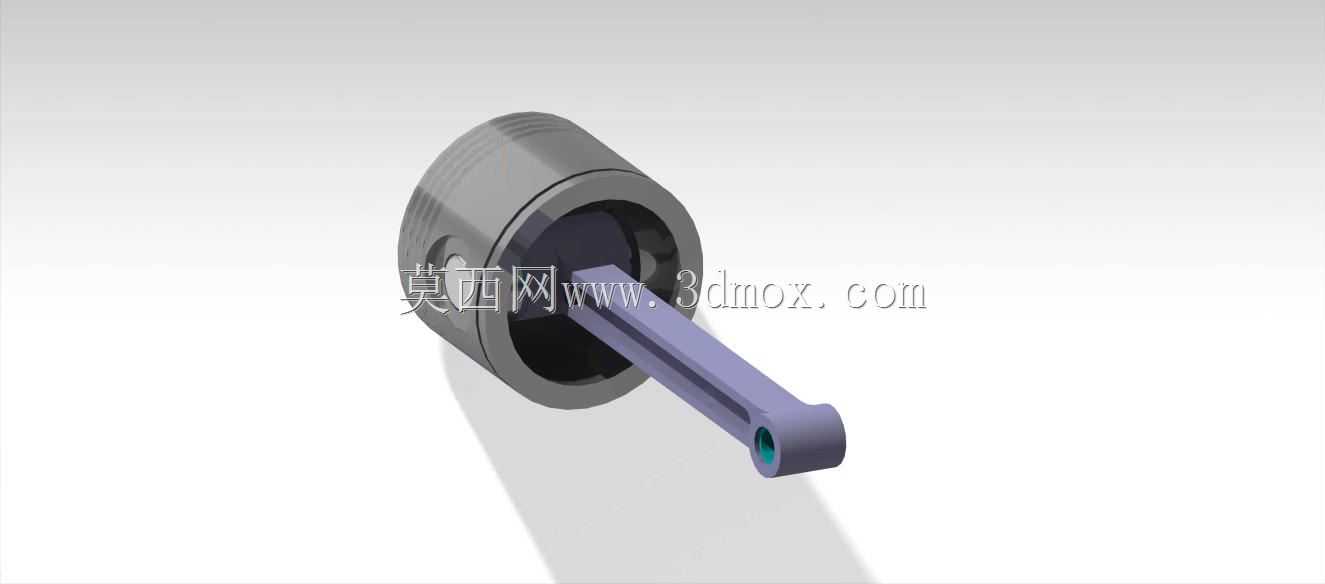

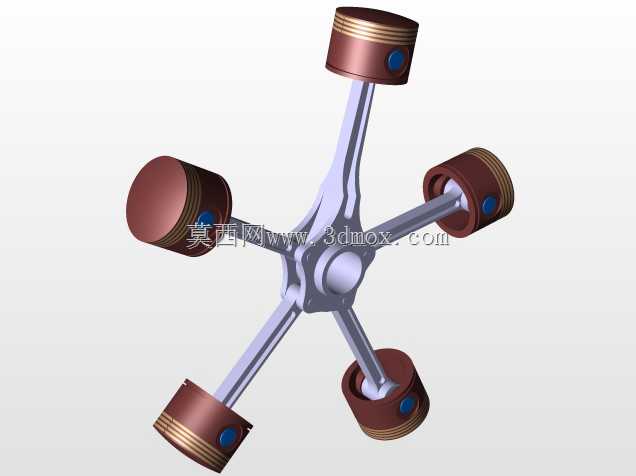

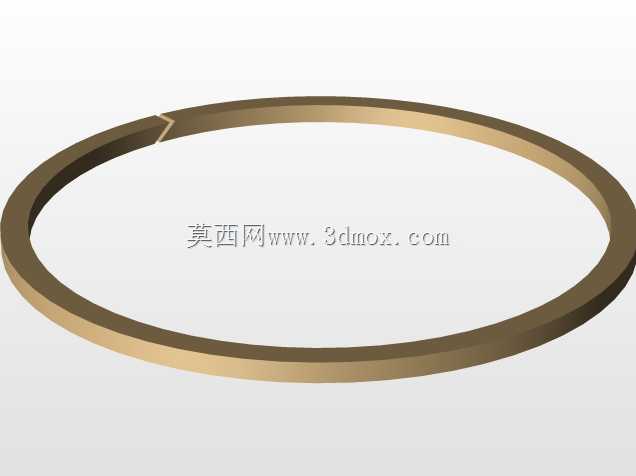

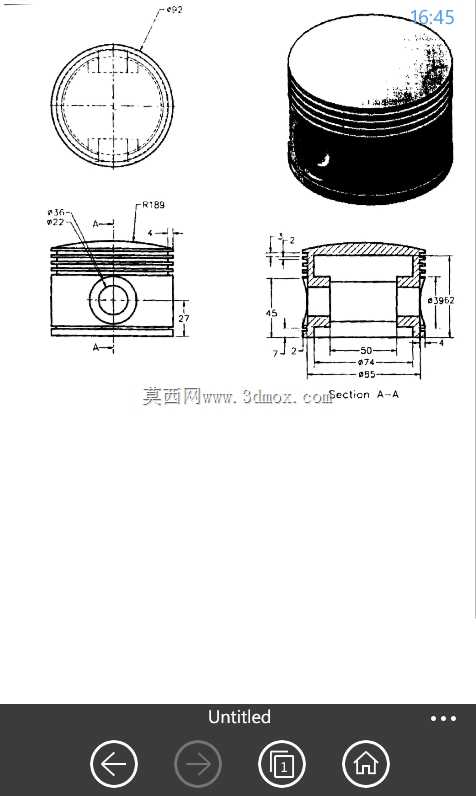

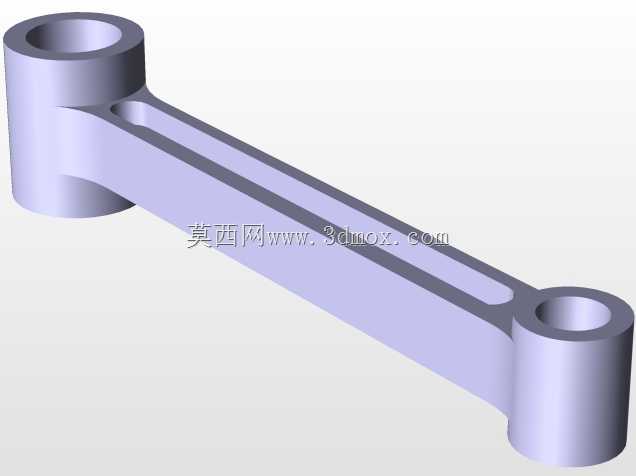

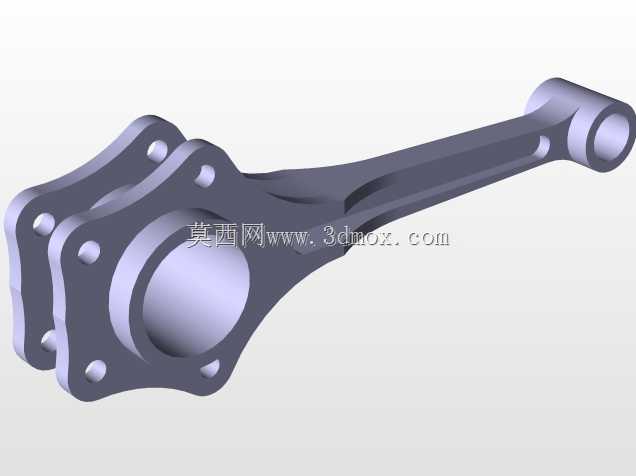

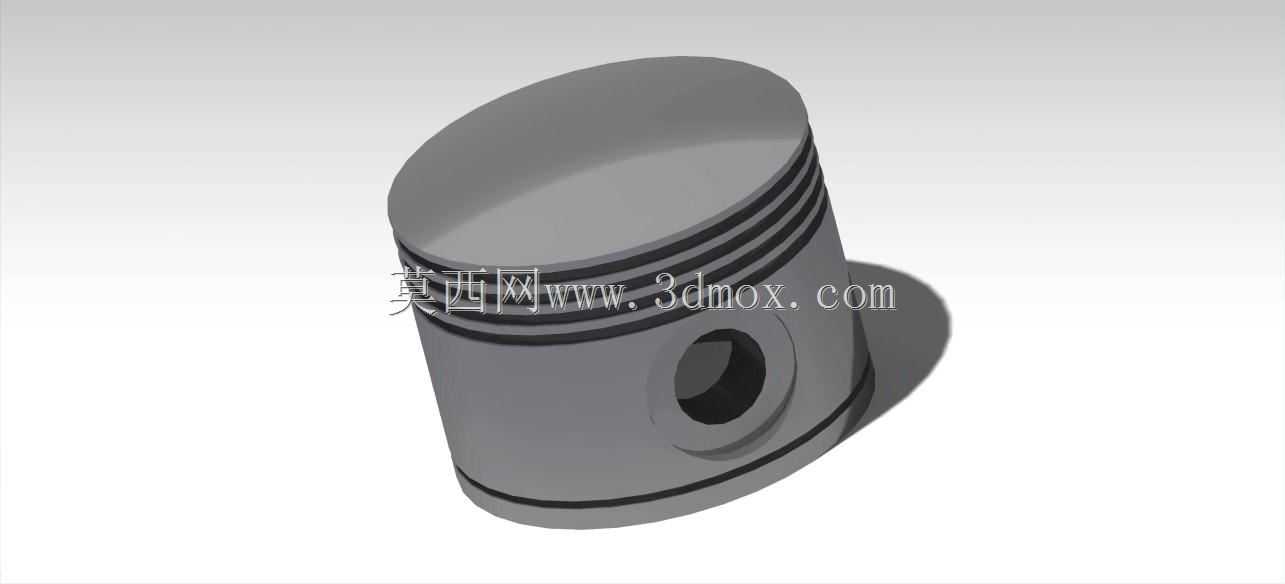

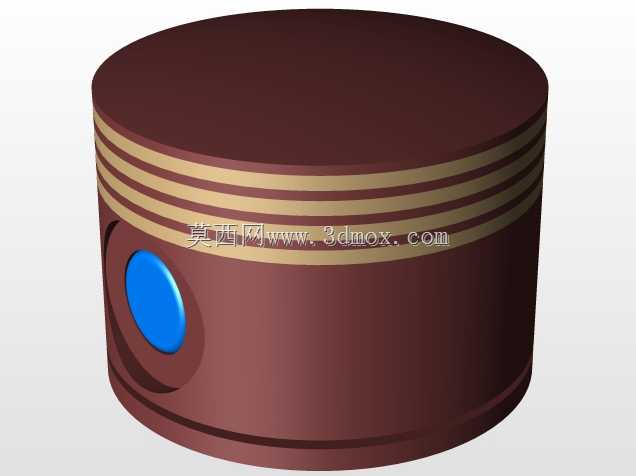

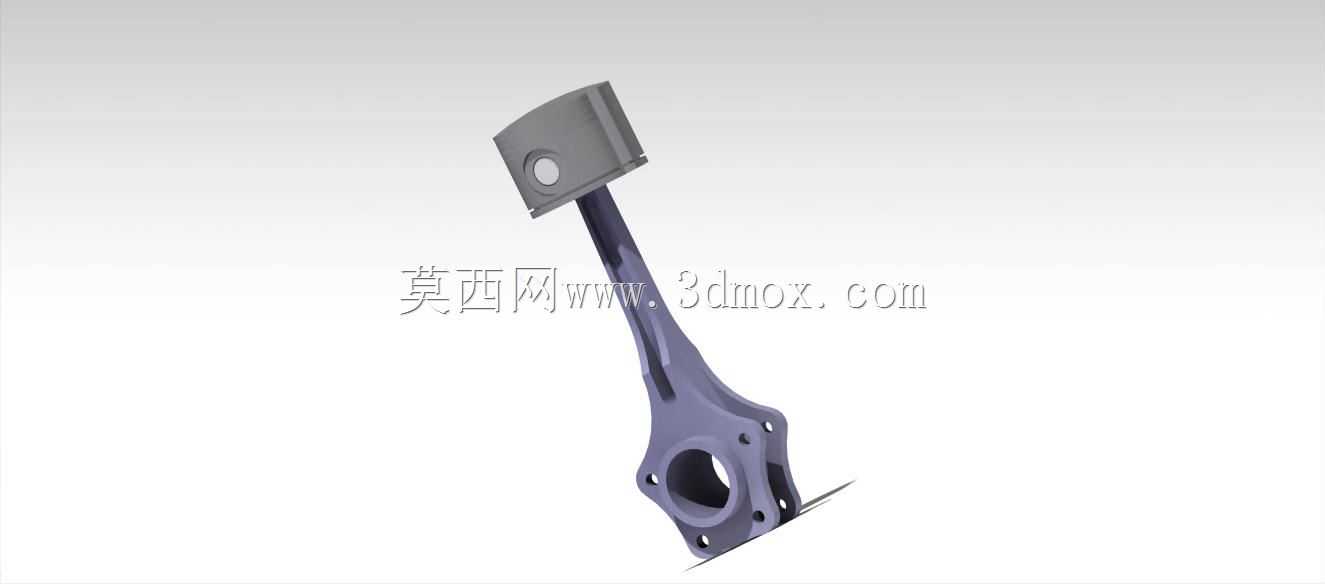

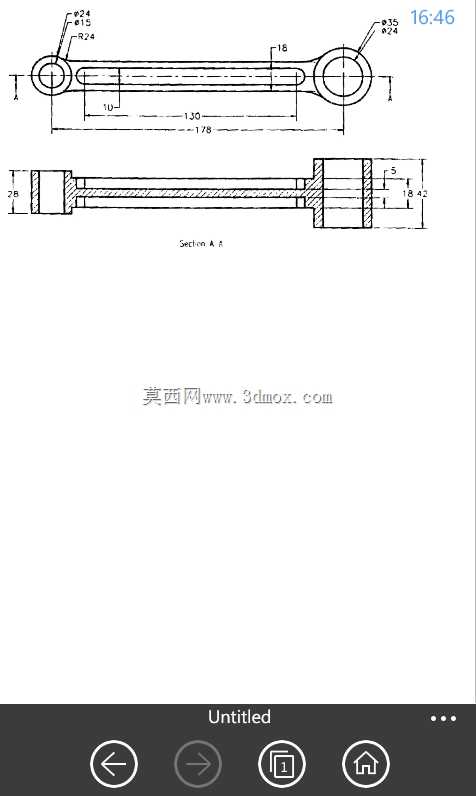

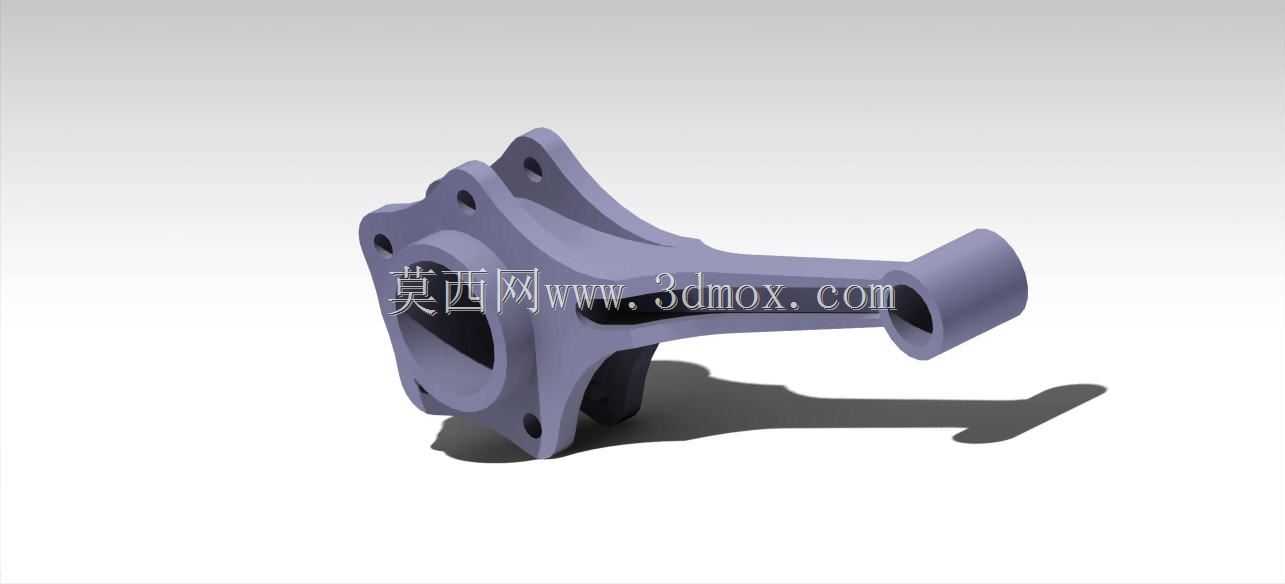

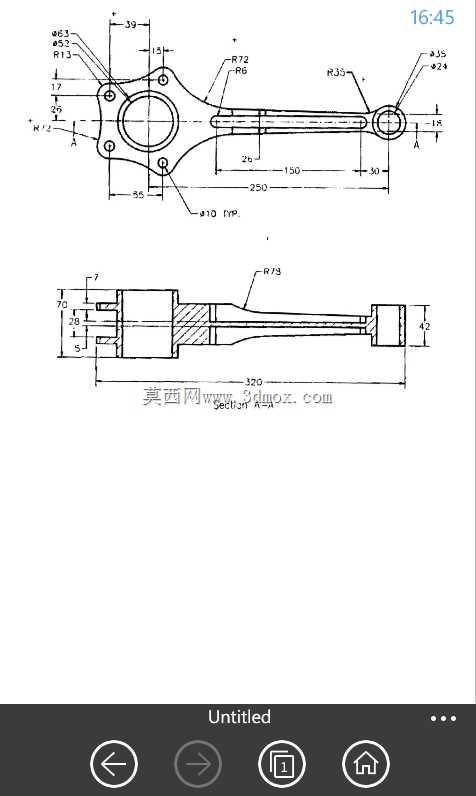

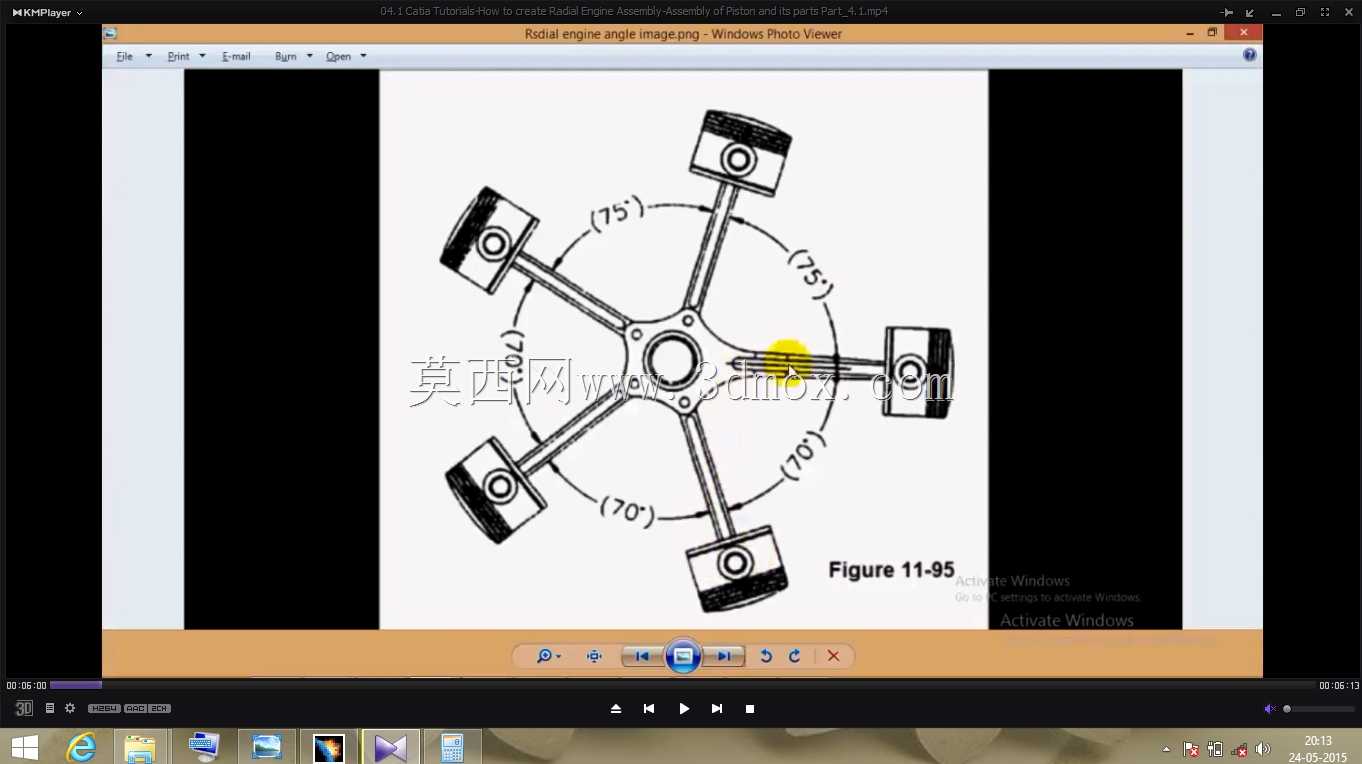

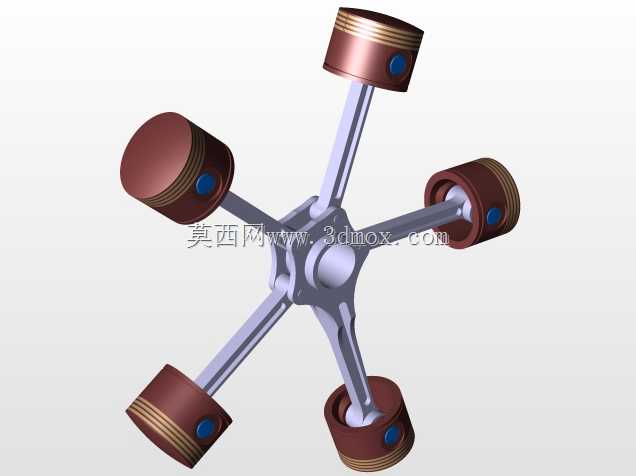

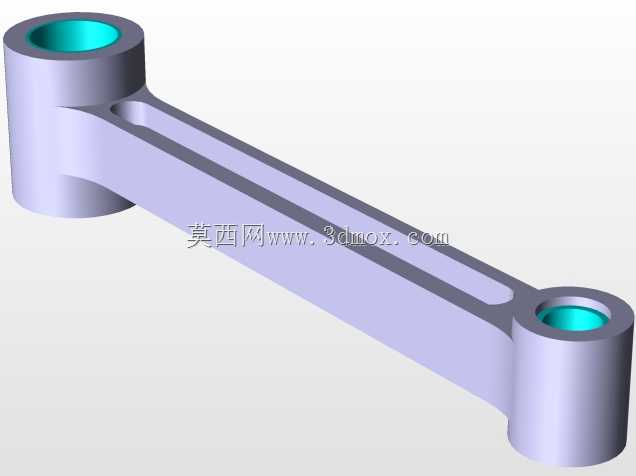

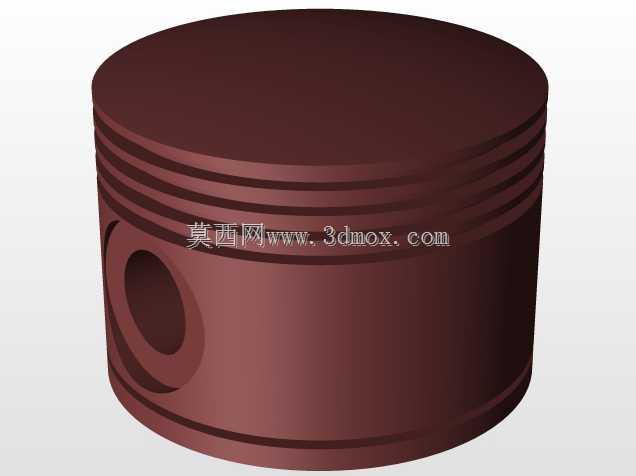

在航空活塞动力、小型固定式动力机组的应用场景里，径向排布的动力核心结构始终占据着独特的应用位置，这类结构凭借紧凑的周向布局，能在有限的径向空间内集成更多做功单元，相比直列排布的同排量动力结构，整体轴向尺寸可以压缩40%以上，非常适合对轴向安装空间有严格限制的动力配套场景。这套活塞连杆组件采用五缸周向均布的排布逻辑，五个活塞以中心曲柄轴为圆心呈放射状布置，每个活塞通过独立的铰接杆与中心主连杆完成动力衔接，做功行程中活塞承受的燃气爆发压力通过活塞销传递给铰接杆，再汇流到中心主连杆带动曲柄轴旋转输出扭矩，这种动力传递路径能让各缸的做功冲击力在中心节点处部分抵消，大幅降低曲轴运转的不平衡量，减少整机运转时的振动幅值。从设计逻辑来看，活塞部分采用了常规的内燃机活塞结构，顶部预留了燃烧室适配的凹面空间，环带位置设置了三道环槽，分别对应气环与油环的安装，保证做功过程中的气缸密封性与机油刮除效果，活塞销孔采用了偏置设计，能缓解活塞换向时对气缸壁的敲击异响。连杆部分区分了主杆与铰接杆两种结构，主杆直接与曲柄销配合，大端采用剖分式结构方便装配时的安装调整，其余四个铰接杆通过铰接销固定在主杆大端的凸耳位置，每个铰接点都预留了足够的摆动间隙，避免连杆摆动过程中出现运动干涉。安装边界方面，整套组件的径向尺寸由活塞外止点位置决定，设计时需要保证各活塞运动到外止点时，活塞裙部不会超出预设的气缸安装孔位，中心曲柄轴的轴向定位台阶需要与主杆大端的端面保持0.1到0.15毫米的轴向间隙，既保证转动灵活又不会出现过大的轴向窜动，各铰接杆与主杆连接的铰接销需要采用防松结构固定，避免高转速运转下销子脱出引发结构故障。这类结构在实际使用中，因为所有气缸都暴露在外部迎风面，风冷散热效果远优于同排量的直列水冷结构，不需要设计复杂的水冷管路与水泵结构，整体维护成本更低，在早期的航空活塞发动机、小型农用动力机组上都有广泛应用，建模过程中需要重点校核各连杆在摆动全行程内的间隙值，尤其是活塞运动到上下止点位置时，铰接杆与主杆、相邻铰接杆之间不能出现实体碰撞，同时要保证活塞在气缸内的运动轨迹始终与气缸轴线重合，避免出现偏磨导致的气缸漏气问题。
