立式单工位简易焊接定位工装结构

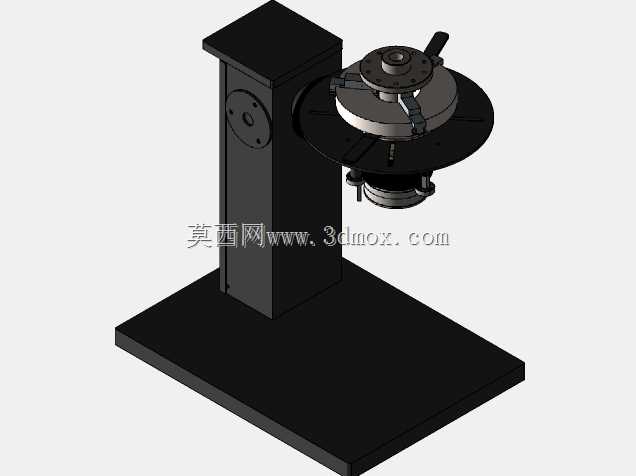

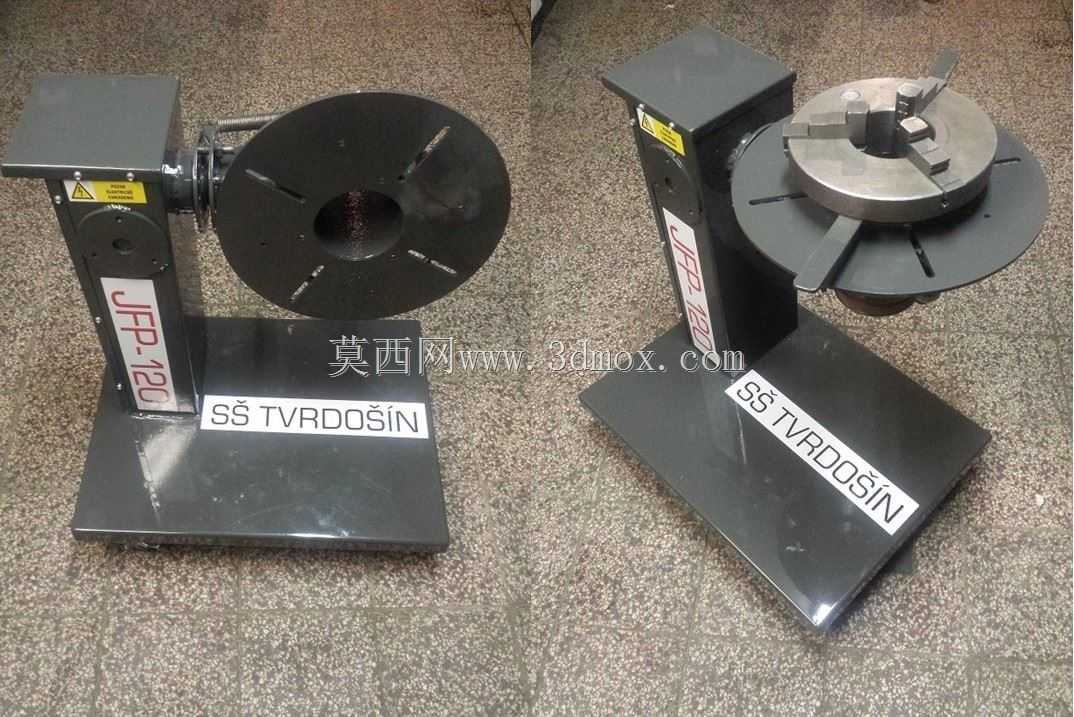

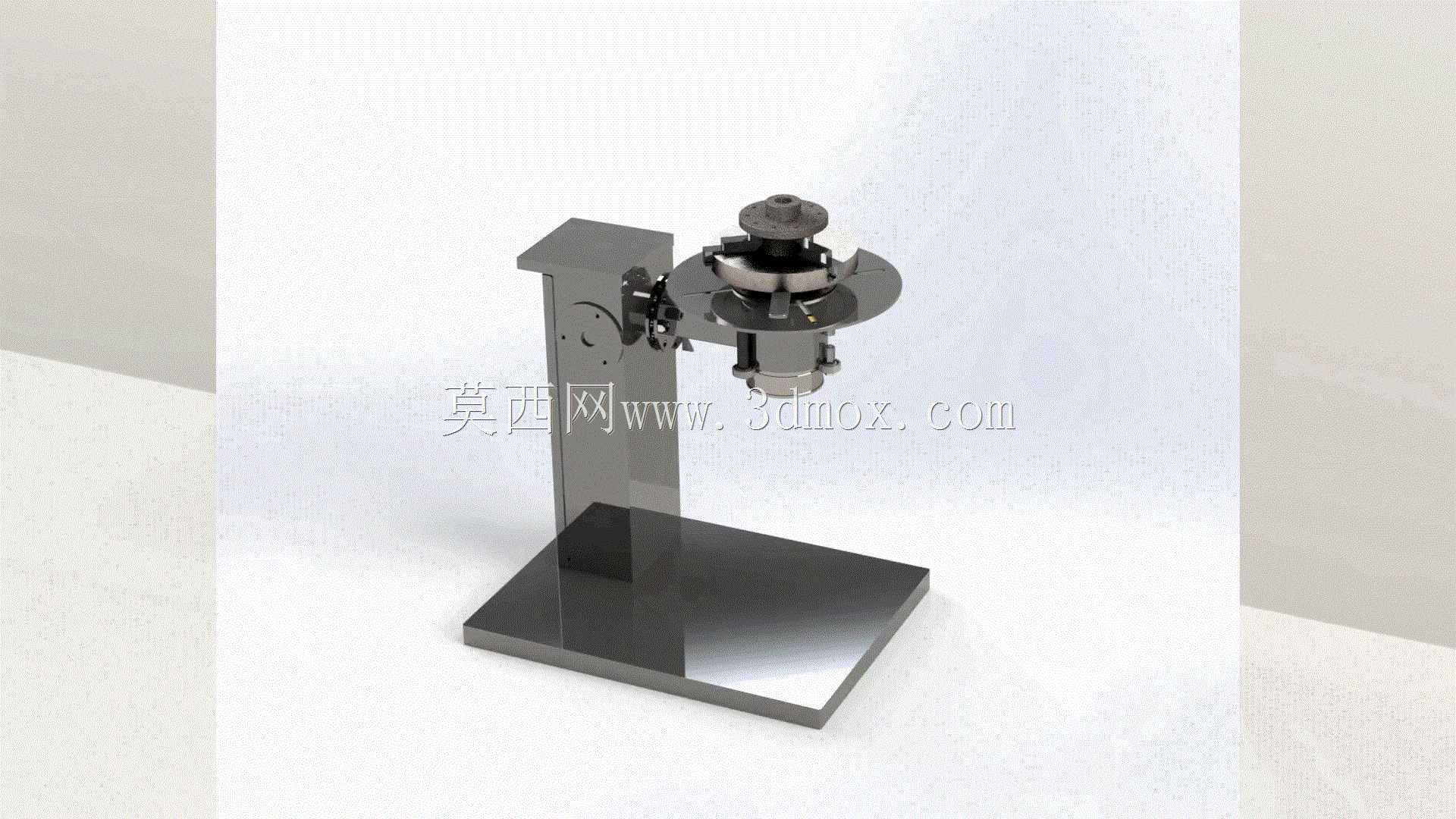

这款立式焊接定位结构主要面向小尺寸回转类、盘类焊件的小批量焊接加工场景，常见于五金加工车间、小型结构件焊接工位、机修配套焊接作业点，用来解决手工焊接时工件固定不稳、转角对位偏差、焊接过程工件移位导致的焊缝不齐、焊后形位公差超差的实际问题。整套结构采用立式悬臂布局，底部为方形实心安装底座，安装时可通过底座四角的预留孔位直接锁固在焊接工作台面或者车间预制的钢构平台上，底座的配重设计充分考虑了焊接作业时的抗倾覆需求，即使装夹的焊件存在一定偏心量，作业过程也不会出现工装晃动、侧翻的情况。立柱部分采用矩形截面型钢加工而成，垂直安装在底座中心靠后位置，立柱正面设置有可调节高度的悬臂安装槽，能根据待焊工件的尺寸大小上下调整悬臂组件的安装高度，适配不同轴向长度的焊件装夹需求。悬臂前端搭载的回转定位组件是整套结构的核心功能部分，组件自带分度定位卡槽，可实现焊件周向0到360度范围内的多档位转角锁定，焊接时无需反复松夹调整工件角度，转动到预设焊接角度后即可自动锁止，方便焊工完成环缝、多方位角焊缝的连续焊接作业。装夹端采用三爪自定心式夹装结构，夹持范围覆盖常见的小直径轴类、盘类焊件，装夹时能自动找正工件回转中心，减少人工找正的辅助时间，夹头接触面做了防滑处理，焊接过程中不会出现工件打滑偏转的问题。整套结构的设计没有冗余的复杂传动部件，所有受力部件都做了加厚处理，能承受焊接过程中的飞溅烫蚀、轻微敲击震动，日常维护仅需定期给回转转轴加注润滑脂即可，不需要复杂的调校维护。从安装边界来看，整套工装的底座占地面积不足0.1平方米，安装后总高度适配常规站立焊接作业的操作高度，不需要额外搭建操作平台，焊工站在工装正面即可完成全部装夹、焊接操作，作业半径覆盖整个装夹工位，不需要频繁挪动站位。在实际使用中，这类简易定位结构相比复杂的多轴焊接变位机成本更低，操作门槛更低，不需要专业的编程调试，普通焊工经过简单熟悉即可上手使用，尤其适合多品种小批量的焊接加工场景，既能保证焊接时的工件定位精度，提升焊缝成型一致性，也能减少焊工手持工件焊接的劳动强度，降低焊接烫伤、工件掉落砸伤的作业风险。结构设计上充分考虑了焊接作业的恶劣工况，所有外露部件都采用普通碳钢材质焊接加工后做发黑防锈处理，能抵御焊接飞溅的粘附，日常清理焊渣时仅需用钢丝刷清扫即可，不会因为飞溅残留影响机构的正常转动。
