抽屉托盘热成型真空模具结构设计

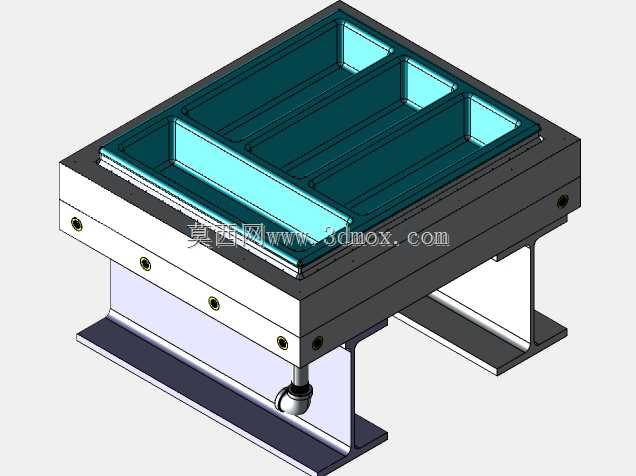

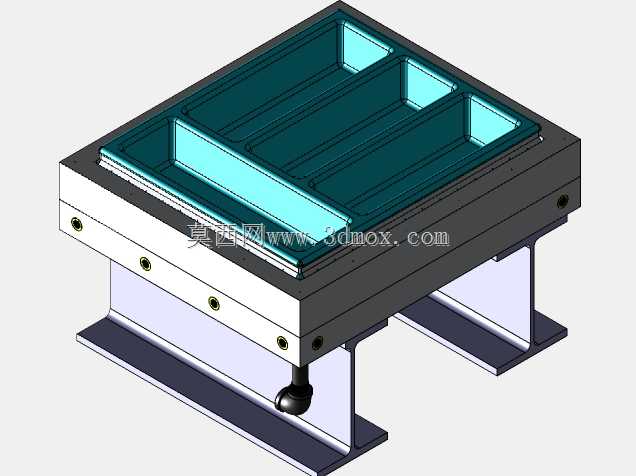

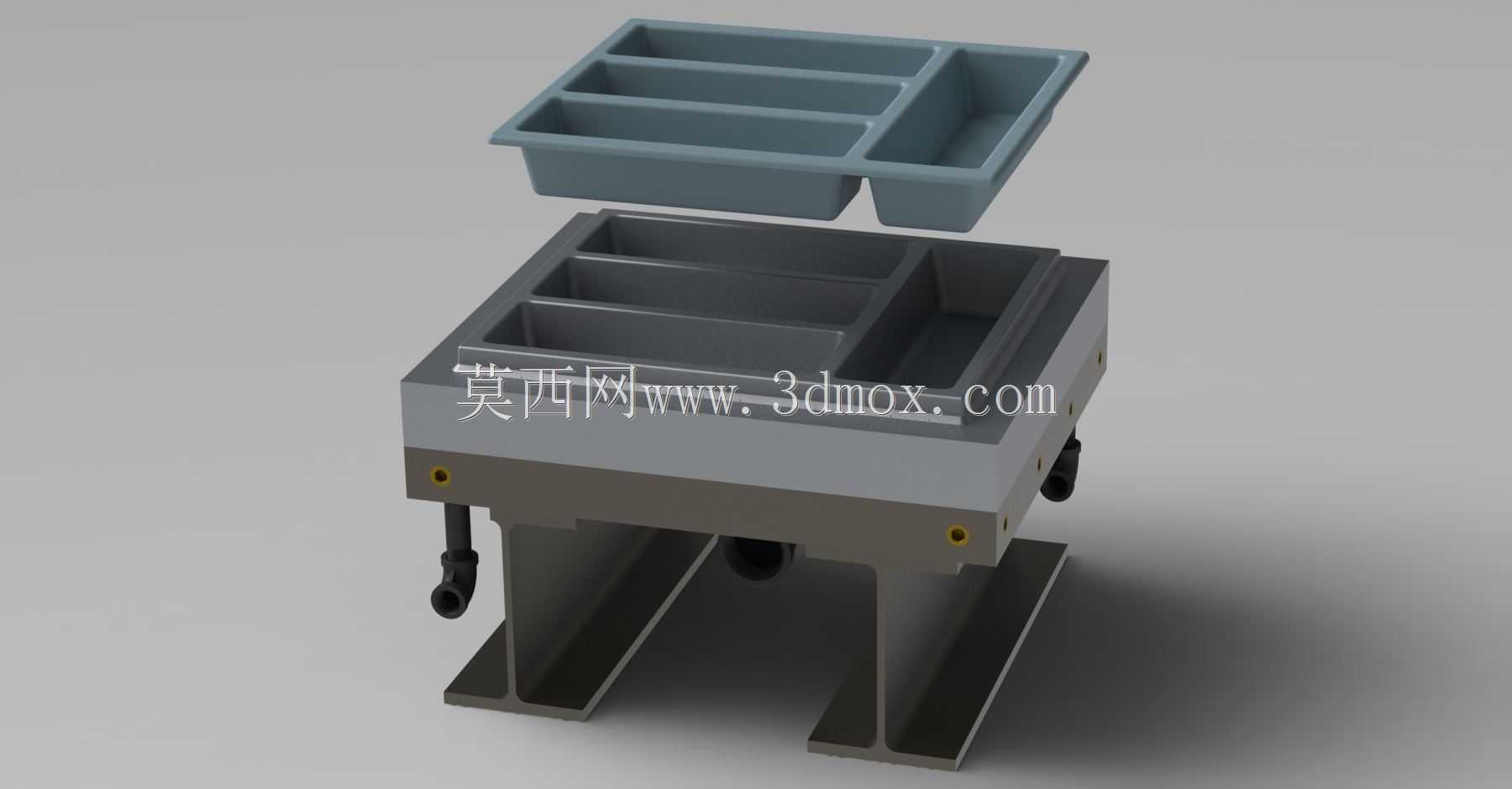

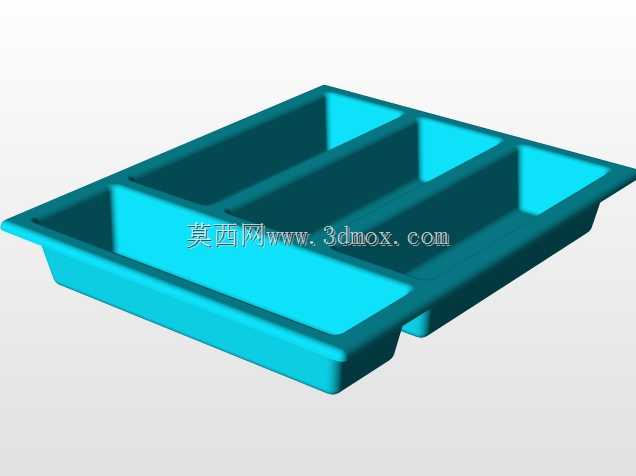

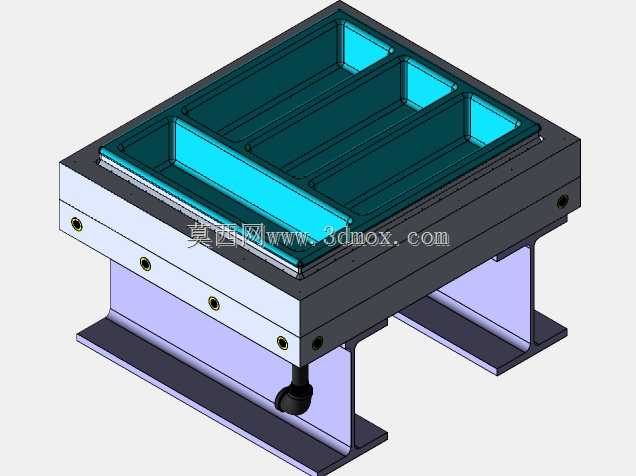

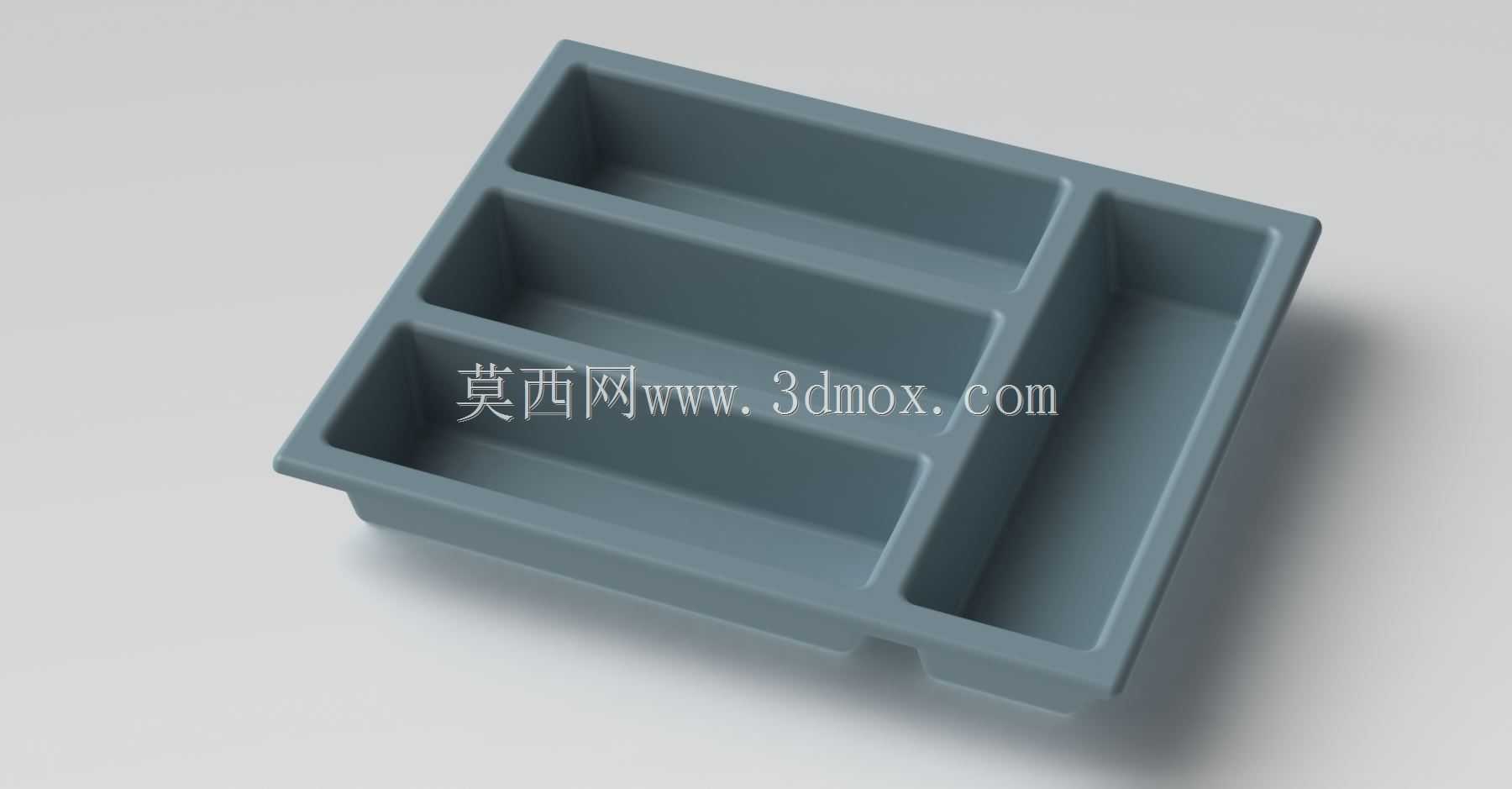

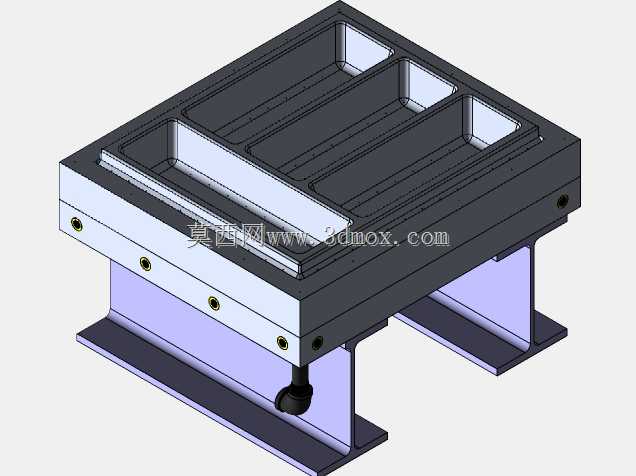

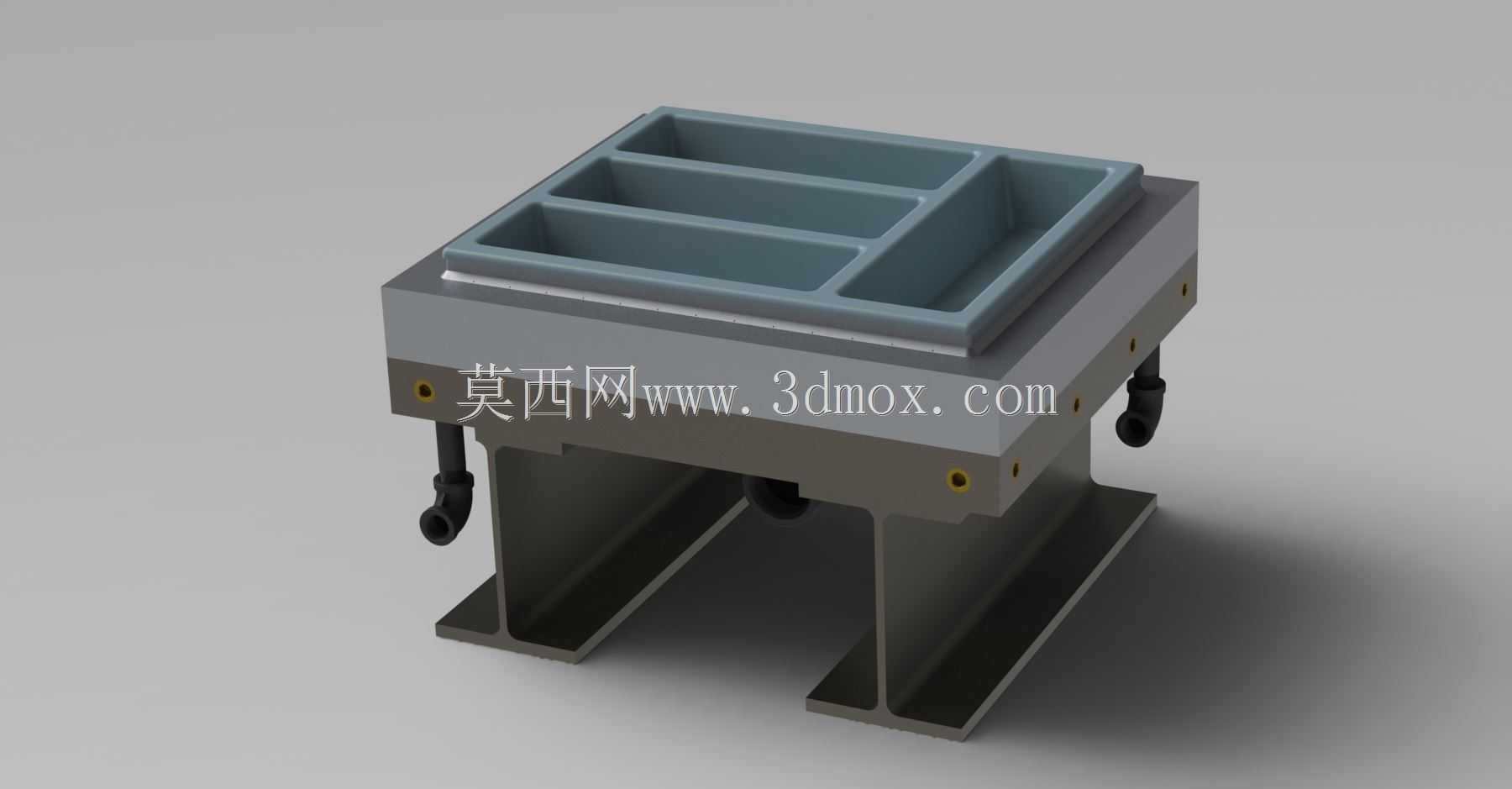

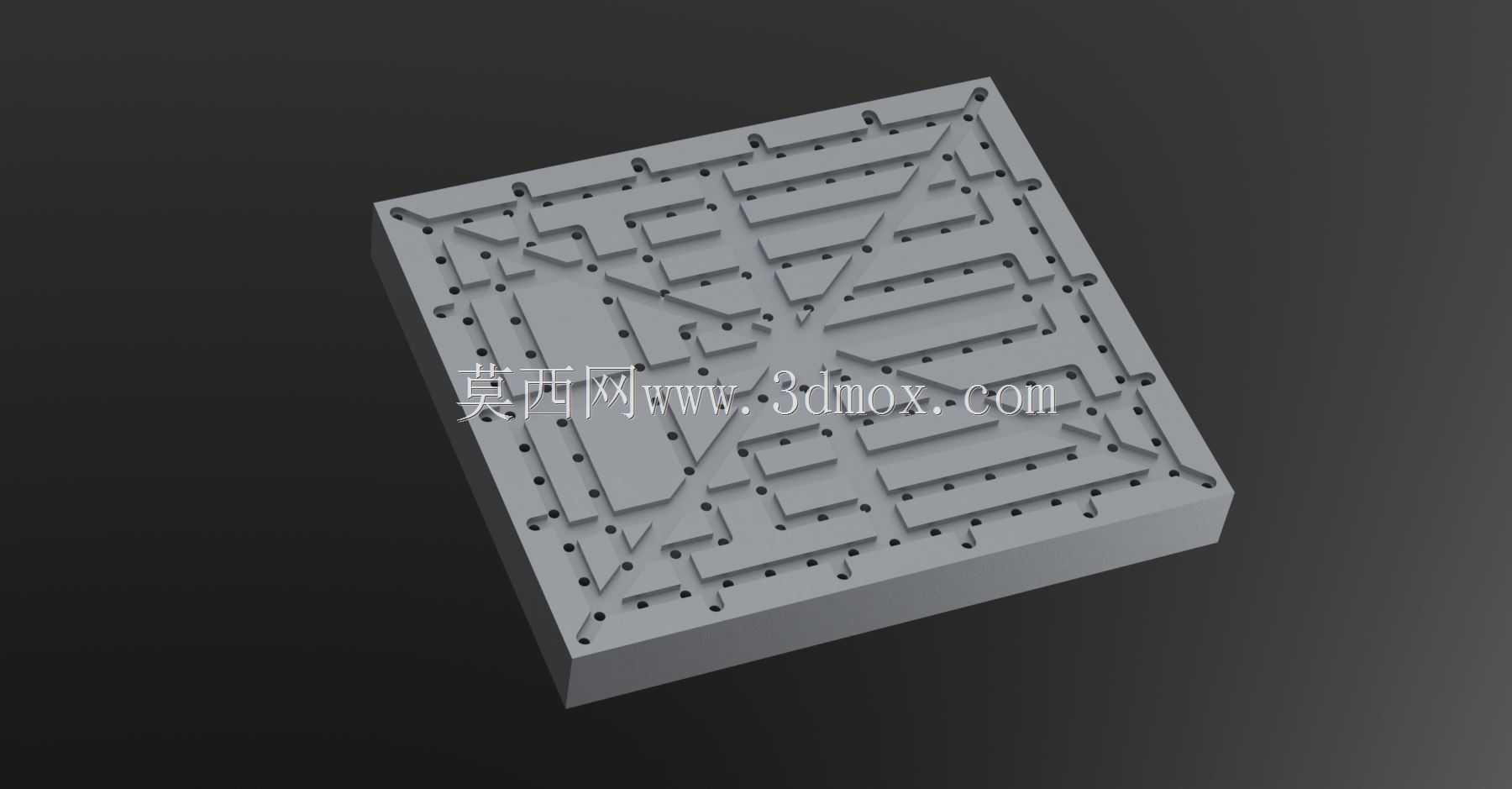

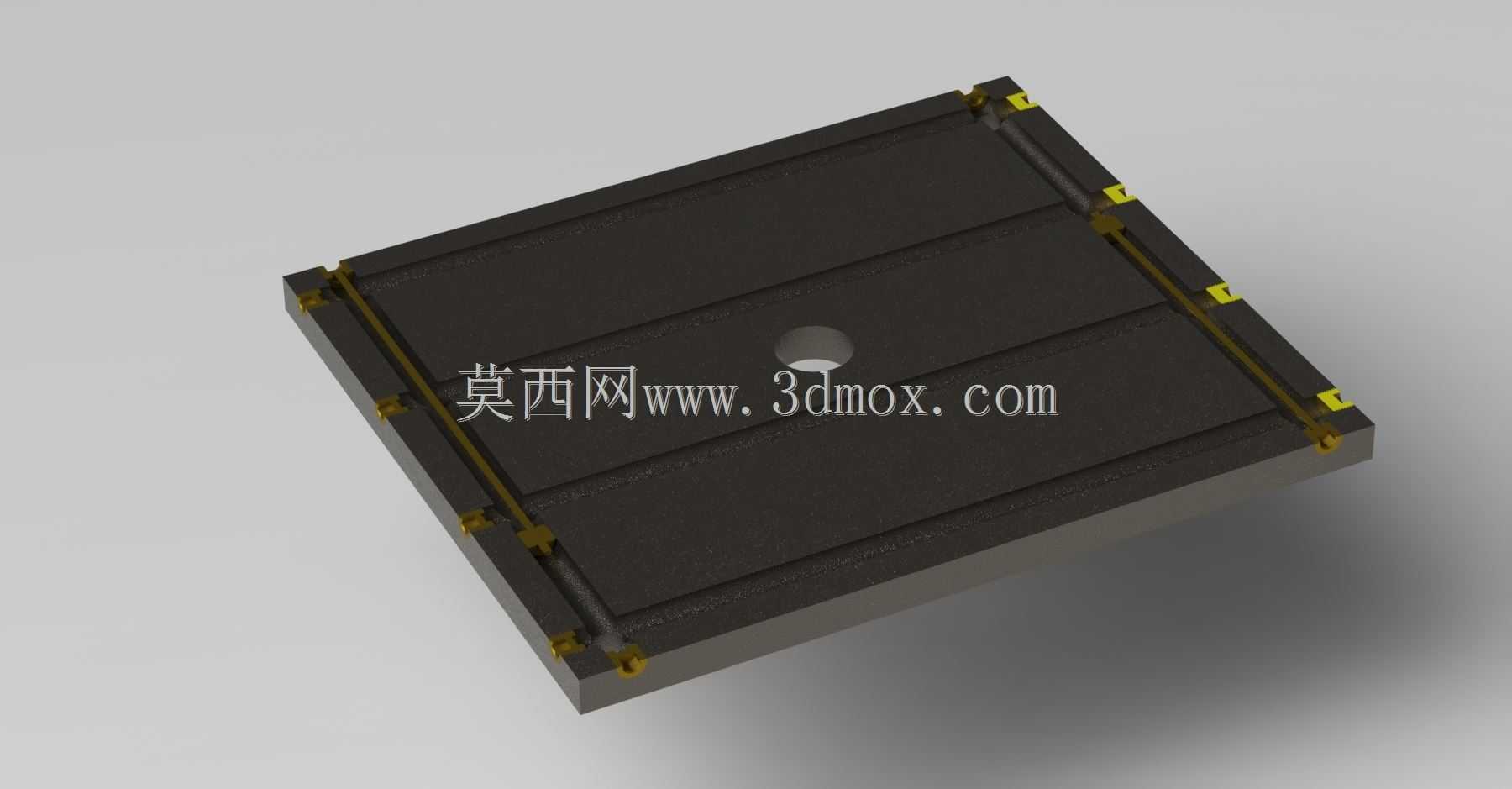

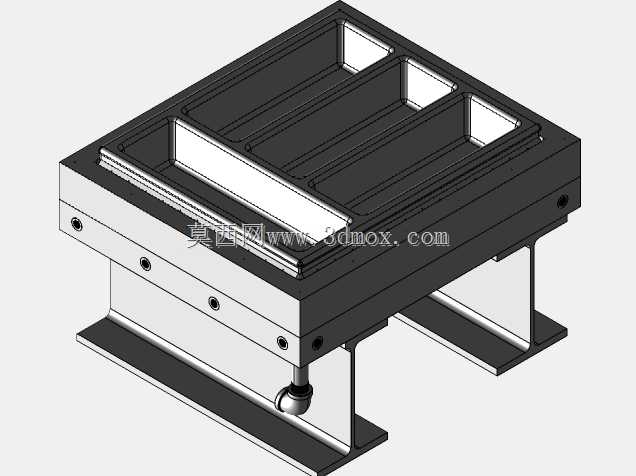

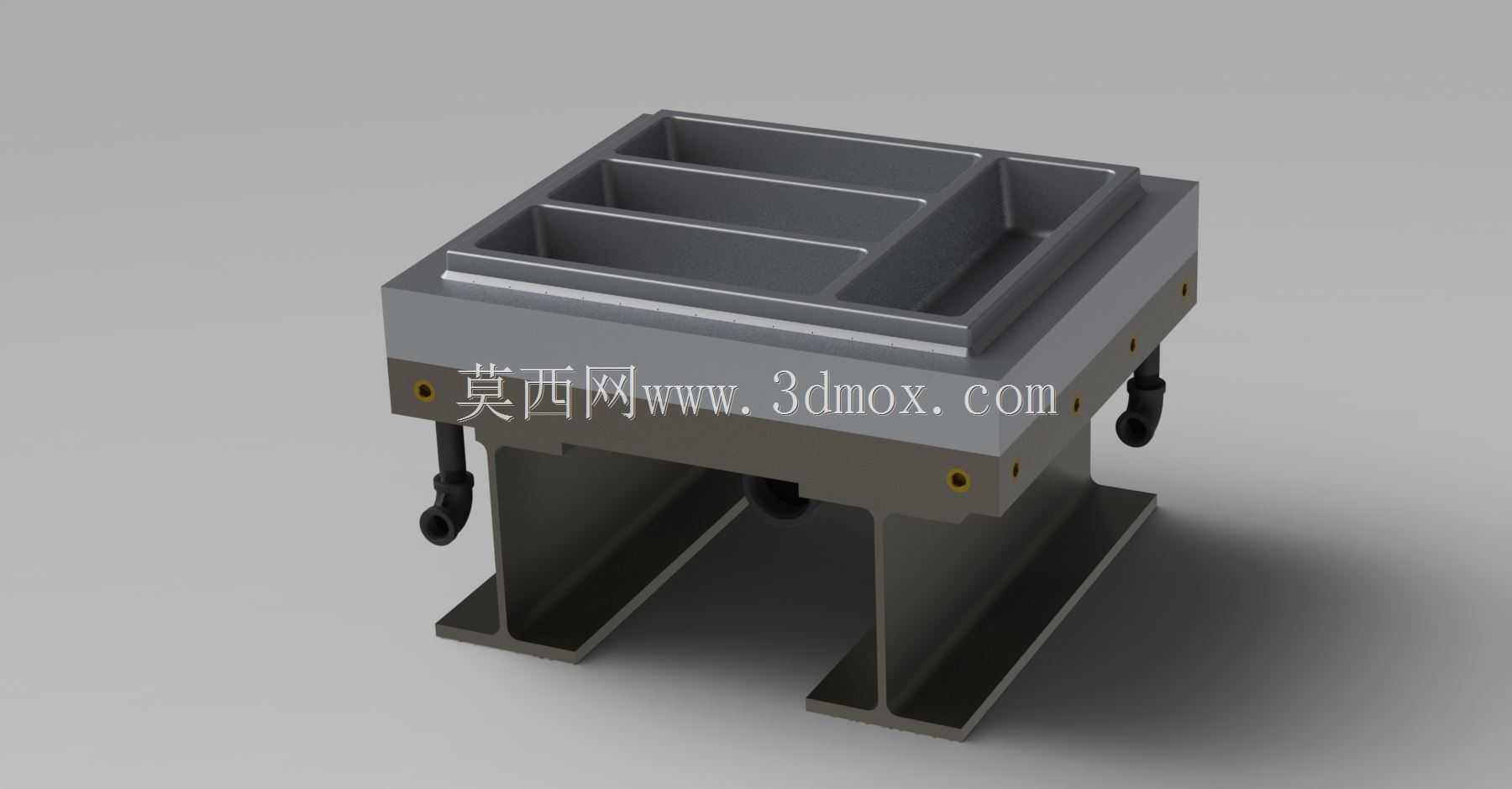

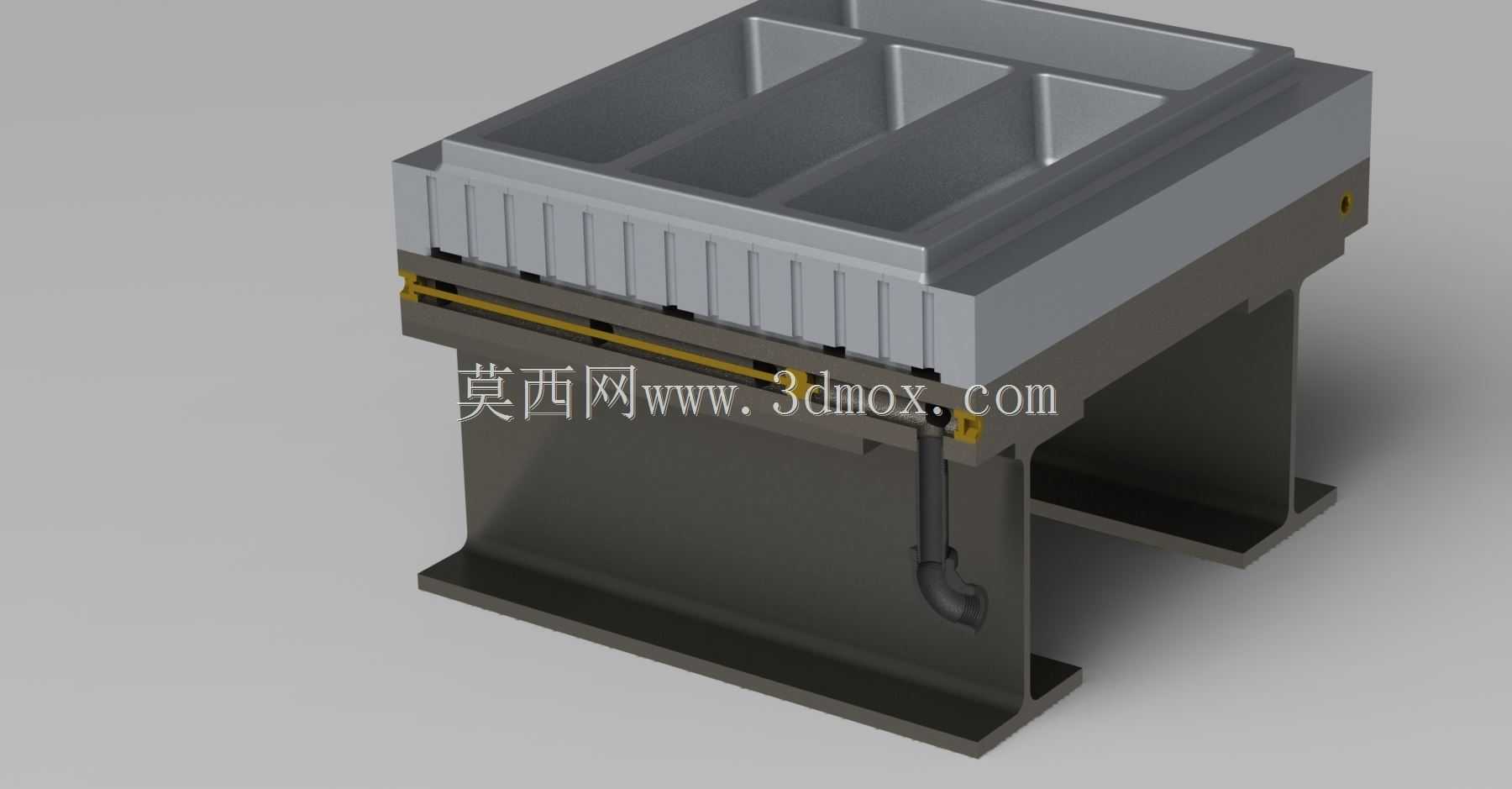

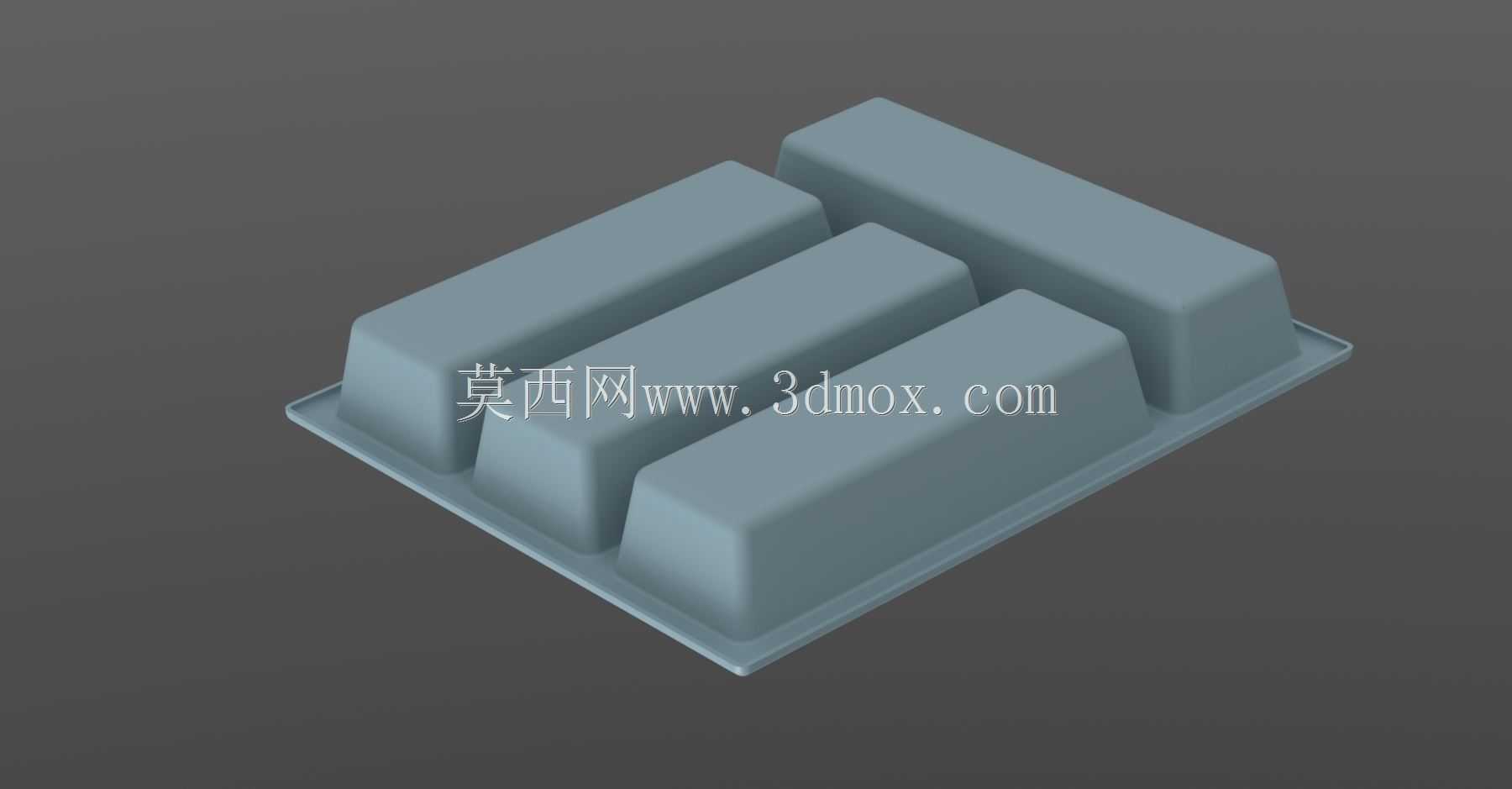

这套模具主要应用于塑料包装及日用塑料制品加工场景，针对带多格分区的抽屉托盘类吸塑制品做批量热成型生产，适配常规片材热成型产线的安装工位，可直接架设在产线的成型工位机架上完成片材加热后的真空吸附成型工序。模具整体采用上下分体式结构，下部支撑采用工字钢焊接机架结构，保证成型过程中承压不变形，机架支腿的安装孔位匹配常规热成型设备的工作台T型槽间距，无需额外加工转接板即可完成固定。成型模腔部分完全匹配抽屉托盘的外形轮廓，内部设置三道分隔筋对应的成型凹槽，可一次成型带三个独立储物格的托盘结构，模腔边缘做了0.5mm的圆角过渡，避免片材吸附过程中出现应力集中导致的开裂问题。模具侧面布置的快插式真空接头，可直接对接产线的真空管路，接头位置做了下沉式设计，避免合模过程中与周边送料机构发生干涉，模腔内部均匀分布直径0.8mm的真空吸气孔，孔位避开产品的外观面区域，防止成型后产品表面留下明显的气孔痕迹影响成品外观。设计过程中优先考虑了成型后的脱模顺畅性，模腔侧壁设置了1度的脱模斜度，所有筋位的转角处都做了圆弧过渡，减少片材冷却收缩后对模腔的包紧力，无需额外设置顶出机构即可依靠压缩空气反吹完成脱模。模具的上压边圈采用平整钢板结构，合模时可压紧片材边缘，防止抽真空过程中片材移位导致的产品壁厚不均问题，压边圈的压力可通过设备上的可调螺栓根据片材厚度做对应调整，适配0.3-1mm厚度的PP、PS、PET等常用热成型片材加工。整套模具的成型面做了抛光处理，表面粗糙度达到Ra0.8，可保证成型后的托盘内表面光滑无毛刺，满足储物类塑料制品的外观使用要求，模体部分采用铝合金材质加工，相比传统钢模重量更轻，加热及冷却速度更快，可有效缩短单模成型周期，提升批量生产的加工效率。
