交叉皮带换向传动机构结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294414
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计
  • 交叉皮带换向传动机构结构设计

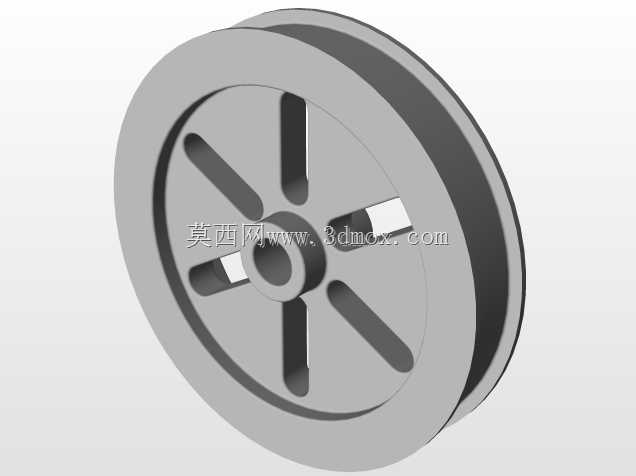

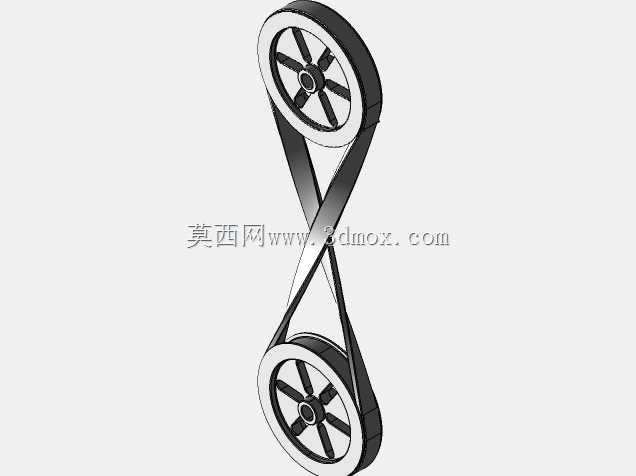

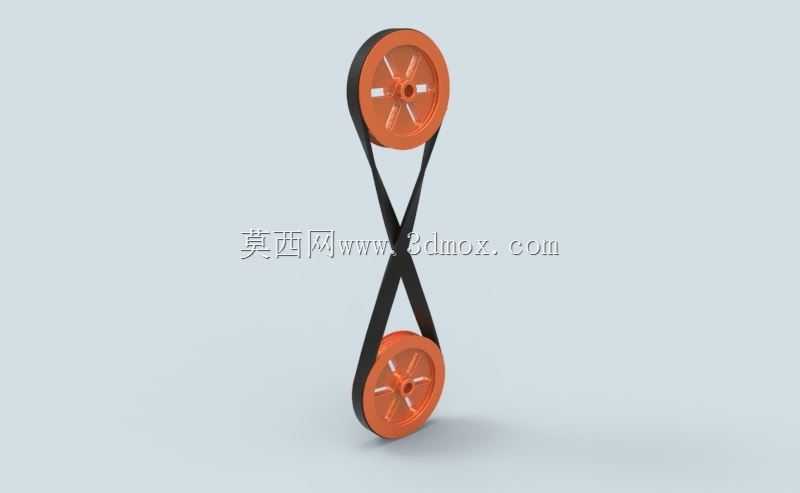

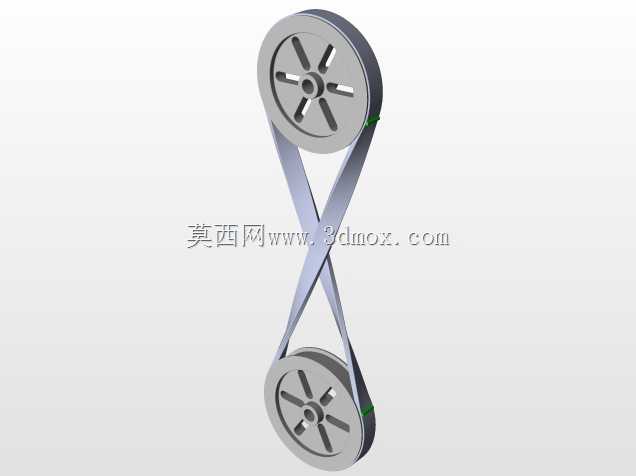

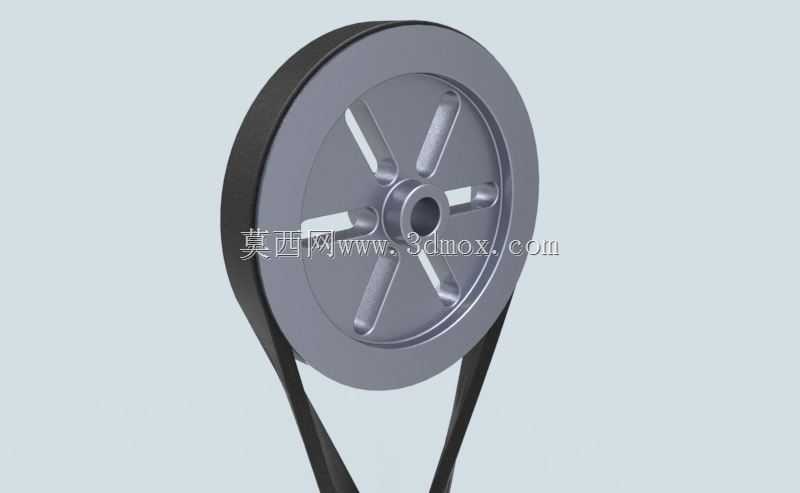

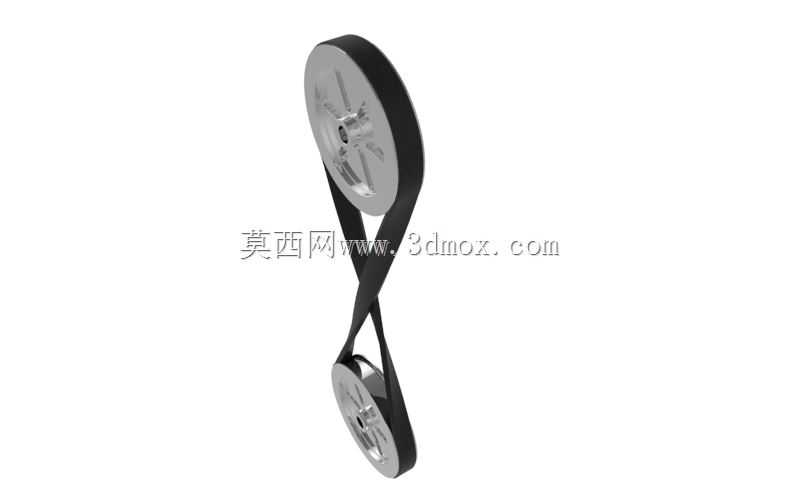

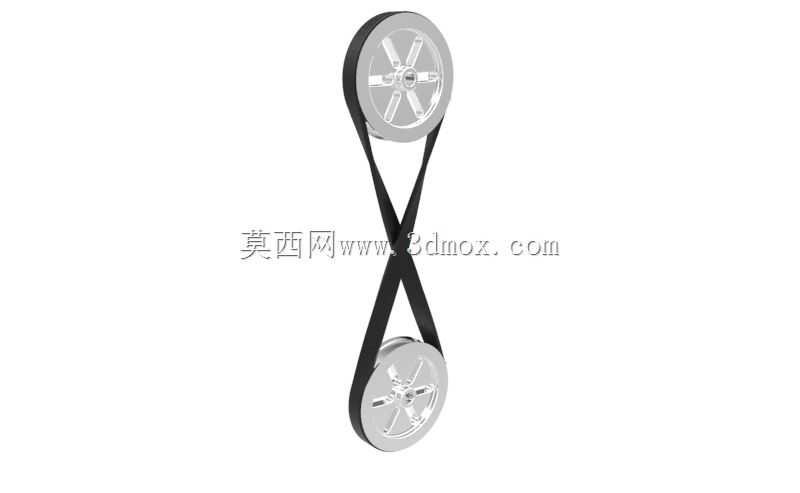

在轻工输送、小型机床进给、纺织设备排线这类需要频繁切换输出轴转向,又不允许驱动电机频繁启停、反转的工况场景里,这类交叉皮带搭配多带轮排布的换向结构,是成本极低且可靠性经过长期验证的方案。很多刚接触传动设计的工程师容易陷入“要换向就加正反转变频器、或者加换向齿轮组”的固化思路,却忽略了平皮带传动本身通过排布方式就能实现转向切换的特性——开口皮带传动时主从动轮转向一致,交叉皮带传动时主从动轮转向相反,这个基础原理落地到实际结构里,就能省去复杂的电控换向逻辑或者齿轮啮合的间隙补偿设计。这套结构的核心设计逻辑,是在同一根驱动轴上并排固定三个带轮,中间位置的带轮与驱动轴刚性连接,始终随轴同步高速转动,两侧的两个带轮则通过空套轴承安装在轴上,本身不随驱动轴主动转动,仅在皮带张紧摩擦力的带动下随动。对应输出轴端同样固定两个带轮,分别通过开口皮带、交叉皮带与驱动轴上的两个空套带轮连接,同时在两个空套带轮旁设置可切换的张紧压轮结构。当需要输出轴正转时,压轮压紧开口皮带侧,让开口皮带保持足够张紧力,此时驱动轴中间的主动带轮通过快速运转的皮带带动开口侧空套带轮转动,动力经开口皮带传递到输出轴对应带轮,交叉皮带侧因为处于松弛状态,不会传递动力,输出轴就沿开口传动的方向转动;当需要切换转向时,只需松开开口侧的压轮,压紧交叉皮带侧的压轮,交叉皮带被张紧后,中间主动带轮的动力就通过交叉皮带传递到对应空套带轮,经交叉皮带带动输出轴反向转动,整个换向过程不需要驱动电机改变转速、转向,也不需要切断动力输入,完全靠皮带张紧状态的切换完成动力路径的切换,冲击极小,对电网和驱动部件的损耗几乎可以忽略。从安装边界来看,这套结构的带轮采用标准平带轮设计,轮缘做了中凸度处理,避免皮带运转时跑偏脱落,交叉段的皮带扭转角度控制在180度,两个带轮的中心距需要根据皮带宽度合理设置,避免交叉段皮带过度摩擦导致寿命骤降,通常中心距不小于带轮直径的4倍,同时要给交叉段预留足够的避让空间,避免皮带运转时触碰周边的机架或者其他传动部件。张紧压轮的安装位置要设置在皮带的松边,压轮工作面采用包胶处理,减少对皮带工作面的磨损,压轮的摆动行程要精准计算,保证压紧时皮带张紧力达到传动所需的摩擦力阈值,松开时皮带完全松弛,不会蹭到带轮产生不必要的摩擦损耗。这类结构相比齿轮换向结构,运行噪音更低,还有一定的过载打滑保护能力,当输出端负载突然超过阈值时,皮带会在带轮上打滑,不会打坏传动部件,非常适合负载不大、换向频繁的中低速传动场景,很多小型包装线的送料换向、纺织设备的导杆往复驱动里,都能看到这类结构的实际应用。
