上肢康复用可变径虹膜式开合机构

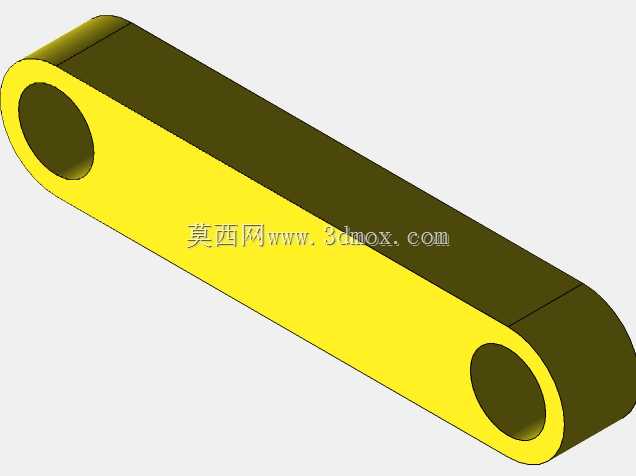

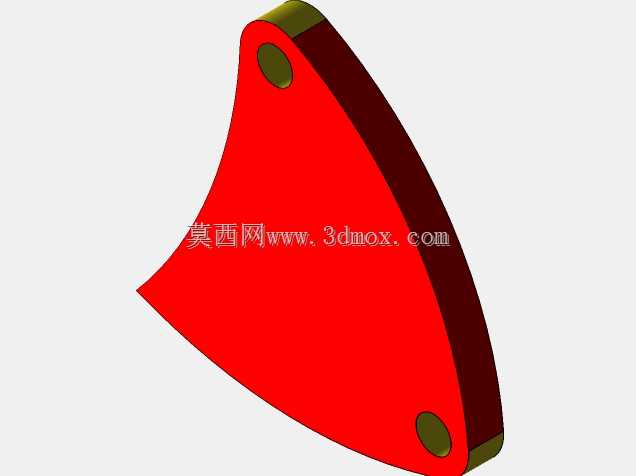

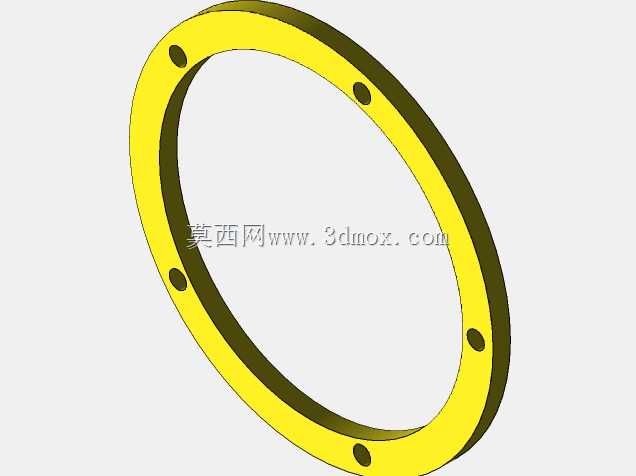

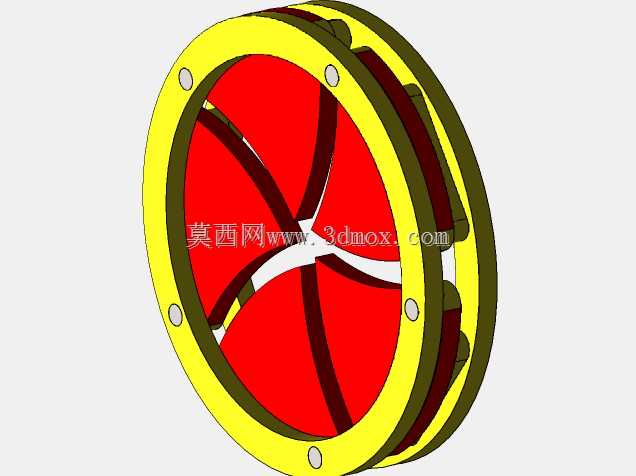

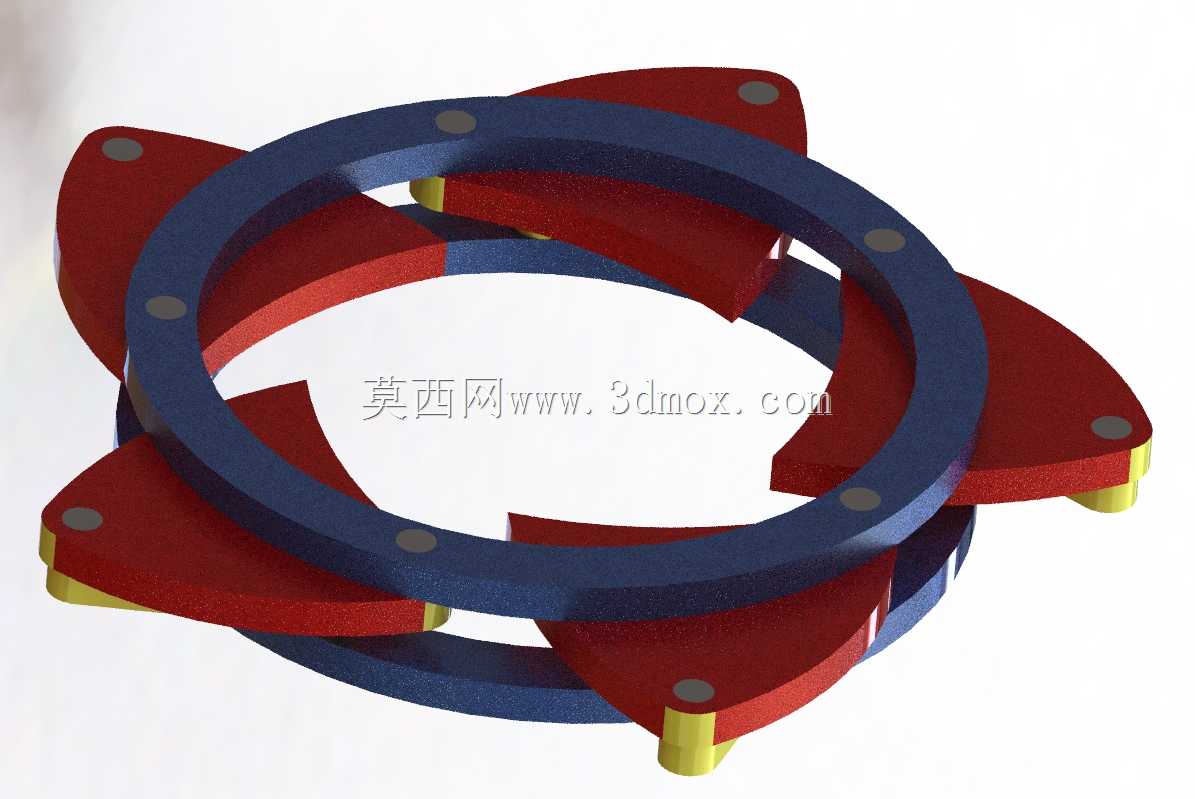

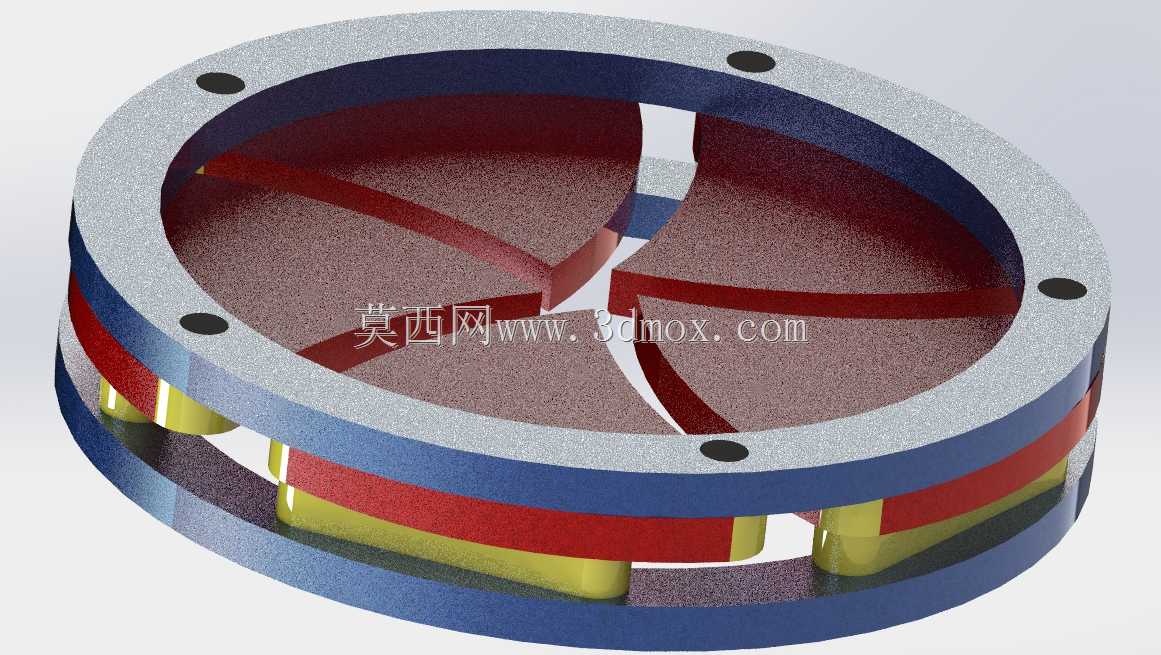

这款虹膜式开合结构目前主要配套在上肢康复训练设备的执行端，用来适配不同患者的肢体维度，实现训练过程中的自适应抱紧与释放动作，避免传统固定口径套筒适配性差、易造成局部压迫的问题。从结构逻辑来看，整套机构采用多层环形叠片布局，外层为带安装孔的固定法兰环，环上均匀分布的沉孔可直接与康复设备的机架端面对接，安装时需注意端面平面度公差控制在0.05mm以内，避免叠片转动时出现卡滞。中层为驱动旋转环，下层为随动限位环，中间嵌装多片扇形开合叶片，当任意一层环形构件受驱动力产生周向旋转时，叶片会沿预设的导槽轨迹同步做向心或离心滑动，让中心通孔的直径在设计范围内连续变化，不会出现叶片错位、间隙不均的问题。设计过程中特意将叶片的滑动接触面做了减摩处理，叶片边缘做了R2圆角过渡，避免动作过程中剐蹭接触患者肢体，同时各层环的同轴度公差严格控制在0.03mm，保证开合过程中中心通孔始终保持正圆形态，不会出现偏磨、卡滞的情况。从安装边界来看，整套机构的轴向叠装厚度控制在32mm以内，最大外径为120mm，中心通孔的可调范围覆盖20mm到70mm，能够适配绝大多数成年用户的上臂、前臂维度需求，不需要额外更换适配套。在实际康复场景中，该机构既可以作为训练臂筒的入口锁紧结构，在患者肢体伸入后自动收拢贴合肢体表面，配合后续的牵引、旋转训练动作传递稳定的支撑力，也可以作为阻尼调节模块的执行端，通过调整中心孔径的大小改变与肢体的接触压力，匹配不同康复阶段的训练阻尼需求。不同于传统的卡扣式、绑带式固定结构，这种虹膜式结构的开合动作是连续线性的，没有档位限制，能够根据实时检测到的肢体压力反馈调整收拢程度，既保证固定的稳定性，又不会因过度挤压造成患者不适。结构设计上没有采用复杂的齿轮传动链路，所有传动动作都通过环件上的导槽与叶片上的凸柱配合完成，零件总数少，后期维护只需要定期清理导槽内的灰尘、涂抹少量润滑脂即可，不需要复杂的调校，适合康复设备高频次、长时间的使用场景。
