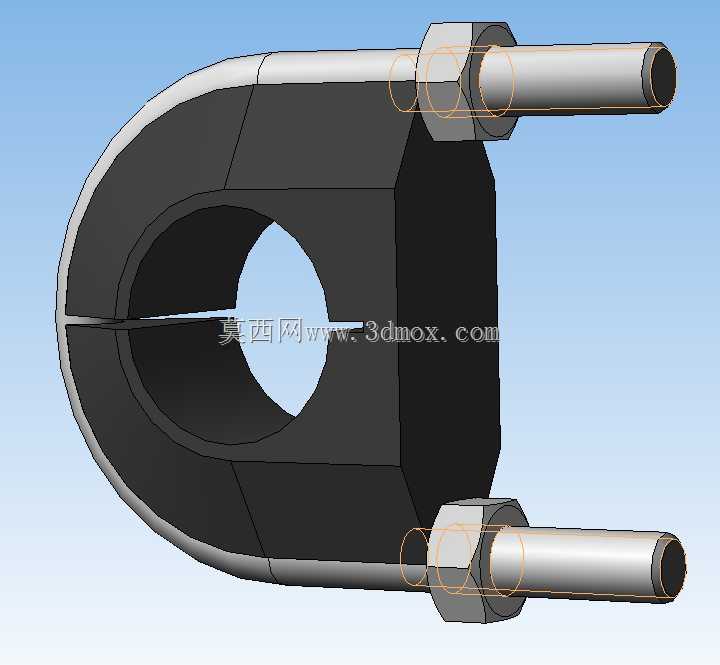

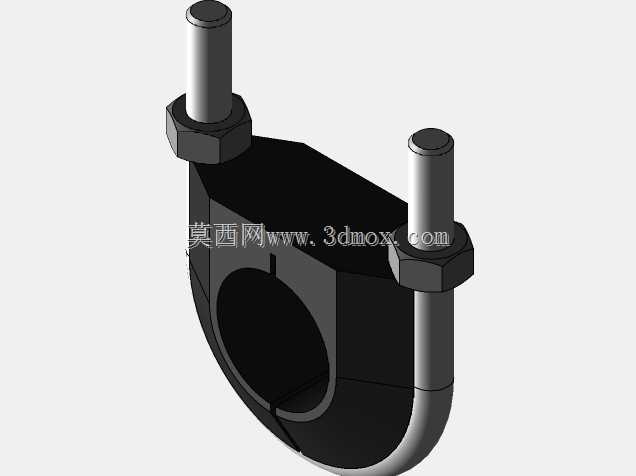

对开式螺栓锁紧橡胶阻尼减震夹具

这类带橡胶阻尼层的对开锁紧结构，常被用在管线布设、轻型传动杆件的震动隔离场景中，比如车间内压缩空气支管沿设备机架敷设时，或是小型输送线的从动导杆安装位，都能看到类似结构的应用。它的核心作用是在抱紧穿过中心孔的圆柱杆件同时，通过橡胶层的形变吸收杆件传递的震动，避免刚性夹持带来的震动传导、接触面磨损问题，也能抵消杆件运行中产生的小幅径向窜动，降低连接位的疲劳损伤。从结构设计逻辑来看，整体采用C型对开剖分结构，不需要从杆件端部穿套安装，直接扣合在杆件目标位置即可完成预装，适配已布设完成的杆件改造加装场景，大幅降低现场安装的操作难度。上下两个夹臂的结合面预留了锁紧间隙，当两侧的螺栓副拧紧时，夹臂会沿剖分面产生小幅收拢形变，抱紧中心的圆柱杆件，夹紧力可以通过螺栓的拧紧力矩精准控制，既不会因为夹紧力不足出现夹持滑移，也不会因为力值过大夹伤薄壁杆件表面。夹臂内侧的橡胶阻尼层是功能核心，橡胶层与金属夹臂采用硫化粘接固定，不会在长期受力后出现橡胶层移位、脱落的问题，橡胶的邵氏硬度通常选取60-70度区间，兼顾足够的夹持摩擦力与阻尼吸震效果，当杆件传递来高频微幅震动时，橡胶内部的分子摩擦会将震动动能转化为热能耗散，阻断震动向安装基座的传递路径。两侧的锁紧螺栓采用带六角螺母的标准件，安装时不需要在夹臂上加工内螺纹，降低夹臂本体的加工难度，螺栓伸出端的长度预留了足够的调节余量，可适配一定范围内的杆件直径公差，当中心孔穿过的杆件直径存在小幅正负偏差时，依然可以通过调整螺栓锁紧行程实现可靠夹紧。安装边界方面，中心夹持孔的孔径为常规通用规格，适配同直径的金属圆杆、硬塑管材，夹体整体的外轮廓做了圆弧过渡处理，没有尖锐棱角，避免安装调试过程中剐蹭操作人员，两个锁紧螺栓的轴线平行且与中心孔轴线垂直，安装时只需要在固定基座上预留对应螺栓穿过的过孔即可，不需要额外设计复杂的定位结构，夹体的厚度方向尺寸紧凑，适合安装在设备内部空间局促的位置，不会和周边的其他零部件产生运动干涉。这类结构相比传统的刚性抱箍，最大的优势是自带阻尼减震属性，不需要额外加装橡胶垫等缓冲件，集成度更高，长期使用后如果橡胶层出现老化磨损，只需要松开两侧螺栓即可拆下夹体更换，维护操作十分便捷。在建模过程中需要重点关注剖分面的间隙设计、橡胶层与金属基体的贴合公差、螺栓过孔与螺母安装位的同轴度，这些参数直接影响最终的夹持可靠性与减震效果，若间隙设计过大，会导致螺栓锁紧行程不足无法抱紧杆件，间隙过小则会让上下夹臂在未达到额定夹紧力时就提前贴合，失去夹持调节能力。
