8英寸全频带锥盆扬声器结构设计

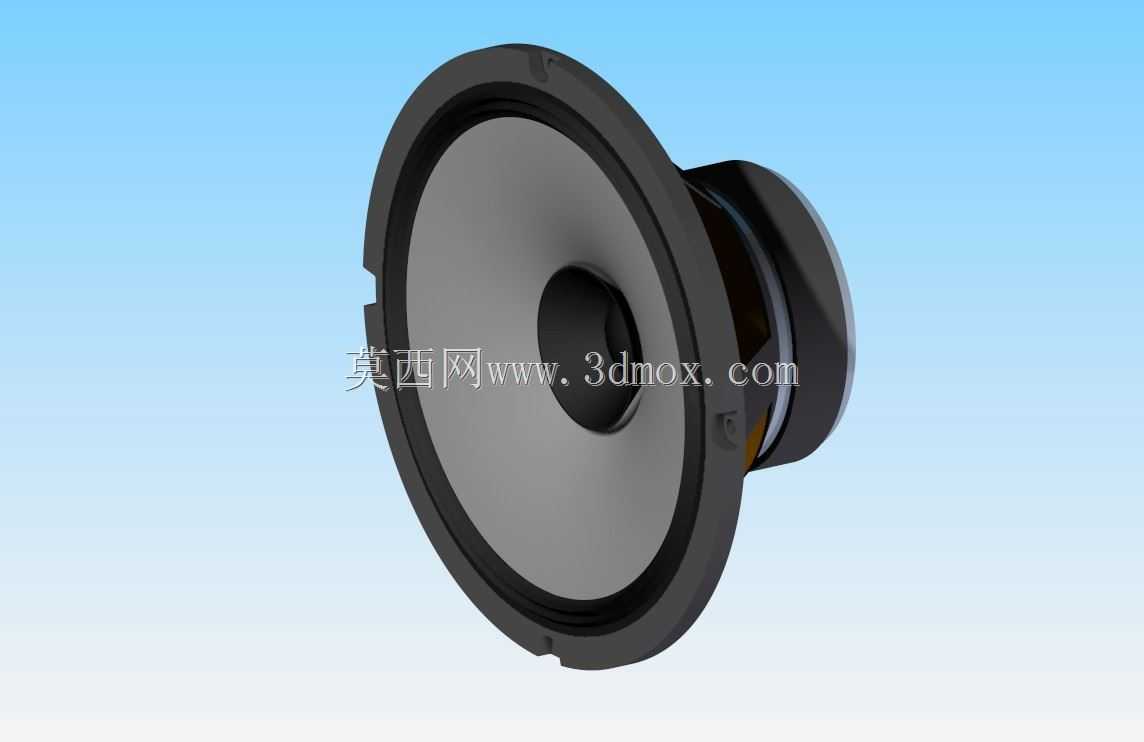

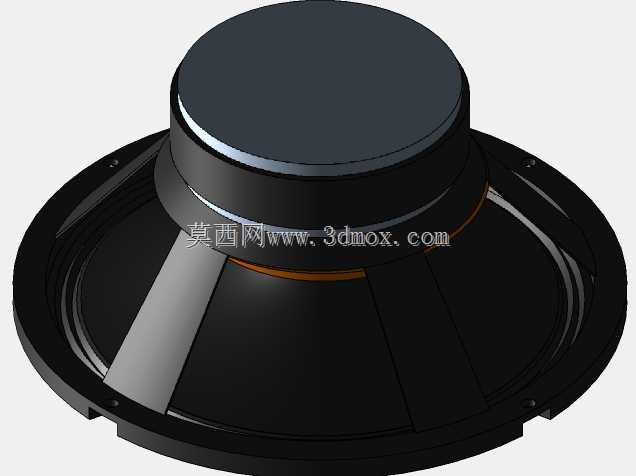

这款8英寸全频驱动单元的建模过程，需要先明确其核心应用场景——这类带whizzer锥的全频单元，常被用于桌面HiFi音箱、小型密闭式监听箱、车载同轴改装单元以及部分公共广播的近场扩声场景，不需要额外搭配分频器即可覆盖人耳主要听感频段，能减少分频网络带来的相位失真问题。从结构设计逻辑来看，建模时优先确定的是安装边界参数：盆架的外圈安装法兰预留了均匀分布的沉头安装孔位，孔位的节圆直径、沉孔深度都严格匹配常规8英寸单元的通用安装尺寸，方便用户直接替换同规格老旧单元，不需要额外修改箱体的开孔尺寸；法兰的厚度做了加强筋过渡处理，避免单元安装锁紧时盆架发生形变影响振膜运动同轴度。振膜部分采用复合纸盆加中央whizzer锥的结构，whizzer锥的曲率、延伸高度经过反复调整，目的是拓展高频段的扩散角度，避免普通全频单元高频指向性过强的问题，振膜折环采用半圆弧橡胶折环，顺性参数经过匹配，能保证低频段的线性冲程范围，同时折环的定心支片部分采用对称波纹设计，抑制振膜大动态下的横向摆动，减少非线性失真。磁路部分采用外置式铁氧体磁钢结构，T铁和华司的厚度、磁隙宽度都做了参数化建模，磁隙宽度控制在合理范围，既保证音圈有足够的运动空间，又能保证磁隙内的磁场强度均匀，减少音圈在磁隙内运动时的电感调制效应。建模时还需要考虑实际生产的装配公差：盆架与磁路的配合止口、音圈骨架与振膜的粘接位、定心支片与盆架的压合台阶都预留了合理的装配间隙，所有过渡圆角都做了处理，避免应力集中导致的部件开裂。从实际选型角度看，这类全频单元的整体深度控制得比较紧凑，不需要箱体预留太深的安装空间，适合小容积密闭箱或者倒相箱的设计，用户在做箱体结构设计时，可以直接调用该模型核对安装干涉，不需要反复测量实物尺寸，能大幅缩短音箱产品的开发周期，也方便声学仿真时直接提取振膜、磁路的结构参数导入仿真软件做频响、失真的模拟计算。
