LM317可调降压稳压电源模块结构设计

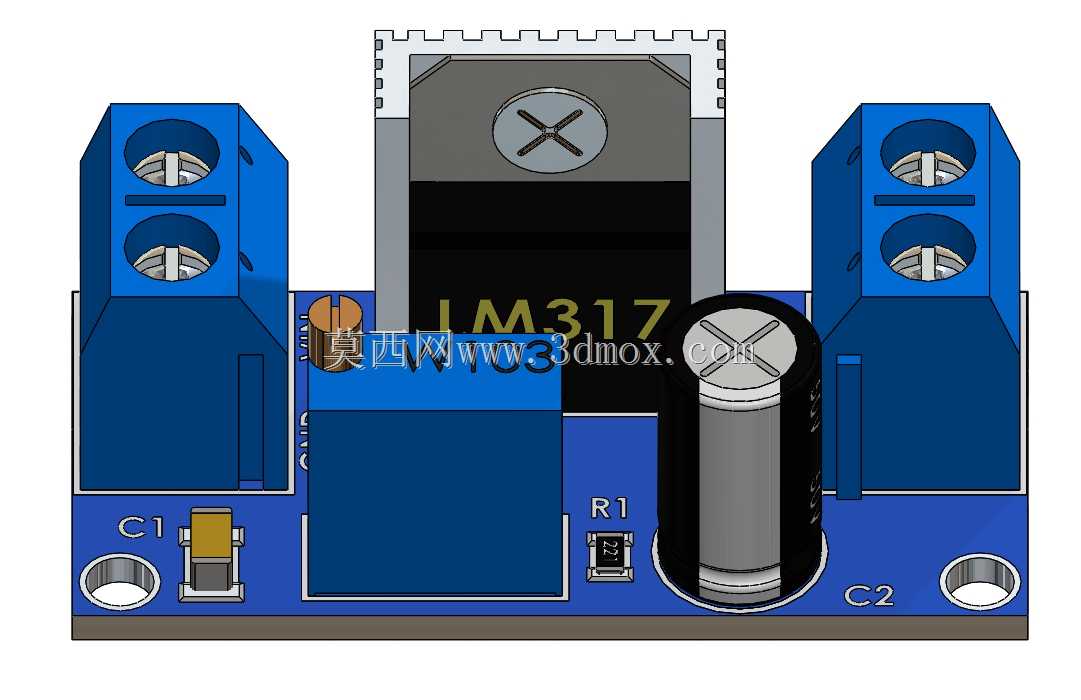

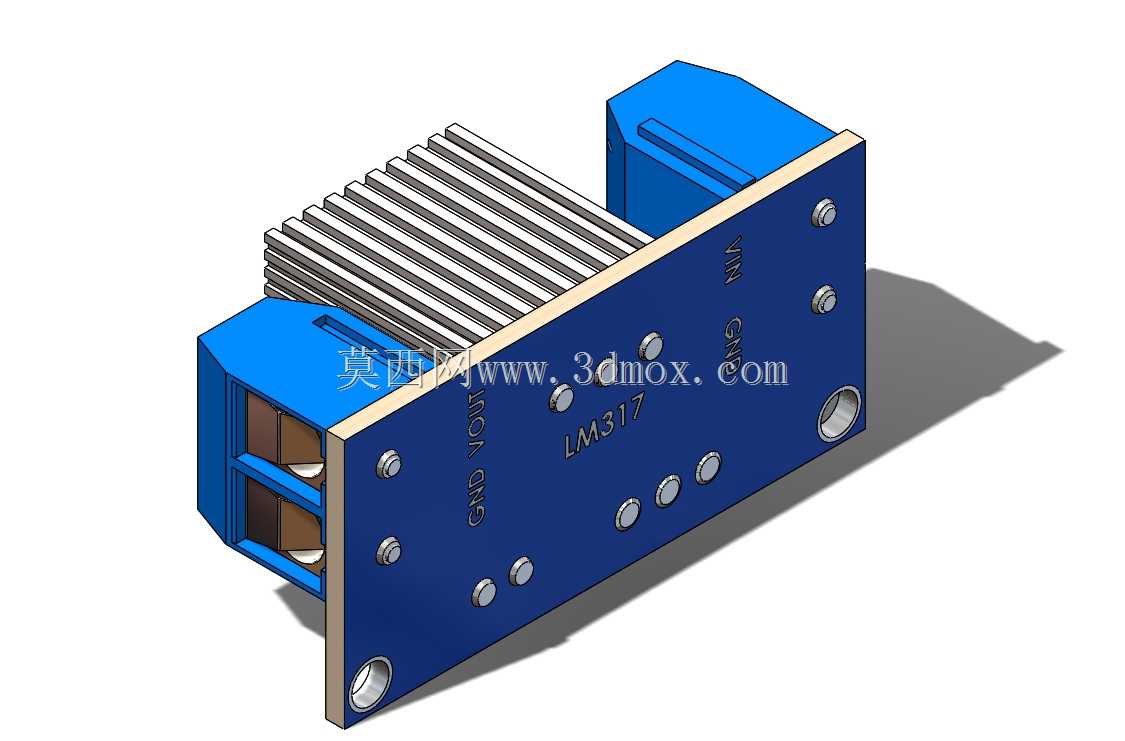

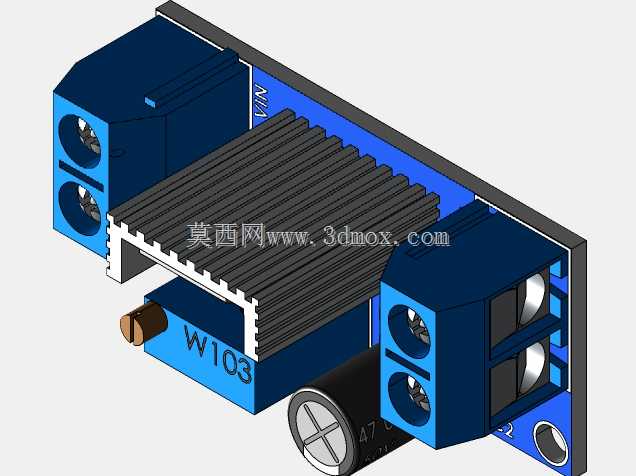

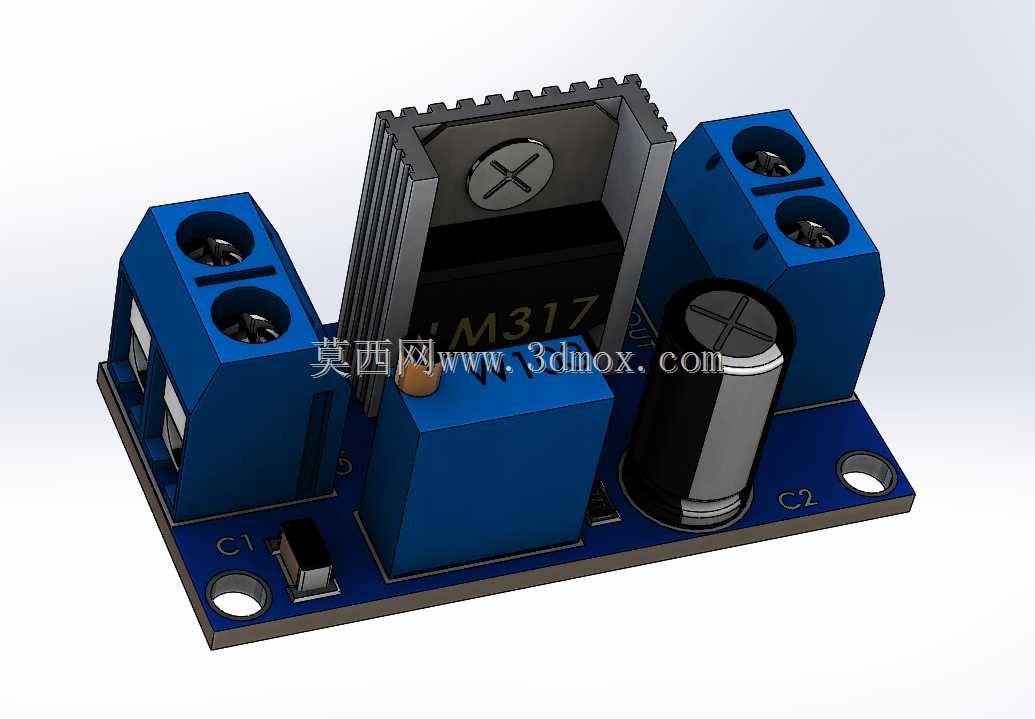

在小功率电子设备供电、实验台调试供电、小型工控板卡前置供电这类场景里，线性降压稳压模块的应用占比一直不低，LM317架构的降压模块凭借输出纹波小、外围电路简单、调试容错率高的特点，常被用于对供电噪声敏感的模拟电路、传感器前端供电场景。这款模块的结构设计完全围绕线性稳压器的散热需求、接线操作便利性、板上元件布局合理性展开，没有多余的装饰性结构，所有外形特征都服务于实际装配与使用需求。模块主体采用蓝色PCB作为承载基底，板载元件的排布遵循电流路径最短原则，输入、输出接线端子分别布置在PCB两端，采用蓝色螺钉式接线座，接线操作时无需焊接，通过顶部螺钉压紧导线即可完成接线，适配0.5-2.5平方毫米的多股铜芯导线，能满足2A持续输出下的载流要求。核心的LM317稳压芯片紧贴黑色铝制散热片安装，散热片采用平行鳍片结构，鳍片间距2mm，既保证自然对流下的散热效率，又控制整体模块的高度尺寸，避免在紧凑安装空间内与周边元件产生干涉。散热片与芯片之间预留了导热介质安装空间，实际装配时填充导热硅脂即可降低接触热阻，保证20W持续输出工况下芯片结温处于安全区间。板载的电位器布置在模块侧边，调节旋钮外露，无需拆解模块即可通过螺丝刀调整输出电压，输出电压覆盖1.2-37V区间，适配不同负载的供电需求。板上还预留了整流电容、指示元件的安装位置，输入侧的电解电容紧贴输入端子布置，用于滤除输入线路的纹波干扰，输出侧电容靠近输出端子，改善负载瞬态响应特性。模块的安装边界设计充分考虑了通用安装场景，PCB板边缘预留了两个对称的安装孔位，可通过M3螺钉直接固定在设备壳体、安装支架上，整体外形长宽尺寸控制在常规小功率电源模块的通用规格内，可直接替换同封装的其他线性稳压模块，无需修改原有安装孔位与接线布局。从结构设计的角度看，这款模块没有追求极致的小型化，而是在散热能力、接线便利性、安装通用性之间做了平衡，鳍片散热的结构避免了风扇散热带来的噪声与寿命问题，螺钉接线端子比插针式接线的连接可靠性更高，适合在工业现场、实验调试、小型设备量产等场景下使用，建模时完整还原了每个元件的装配关系、接线端子的操作空间、散热片的鳍片细节，可直接用于设备装配干涉检查、供电系统布局仿真、教学演示模型使用。
