专业舞台演出用18英寸低音喇叭结构设计

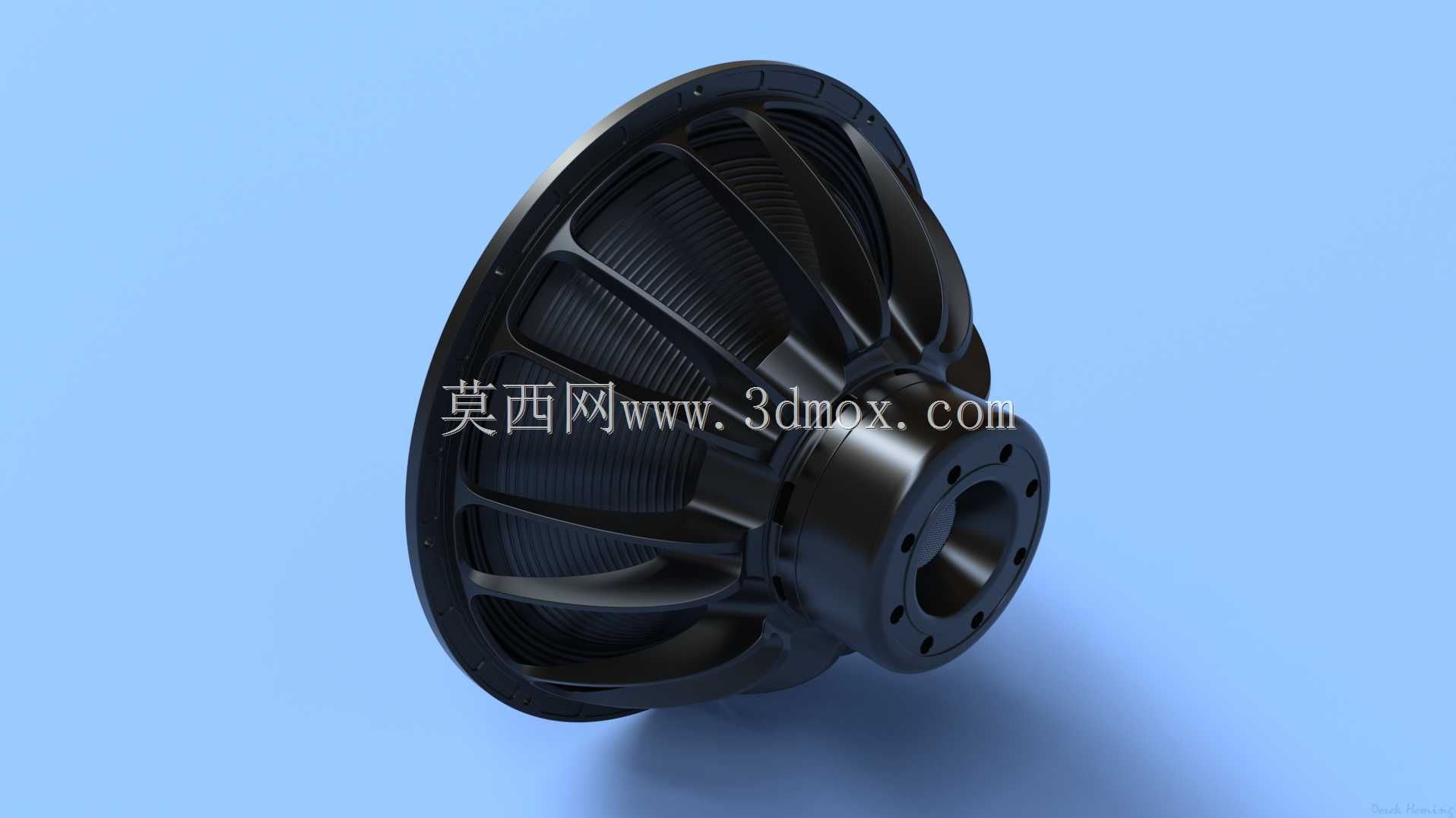

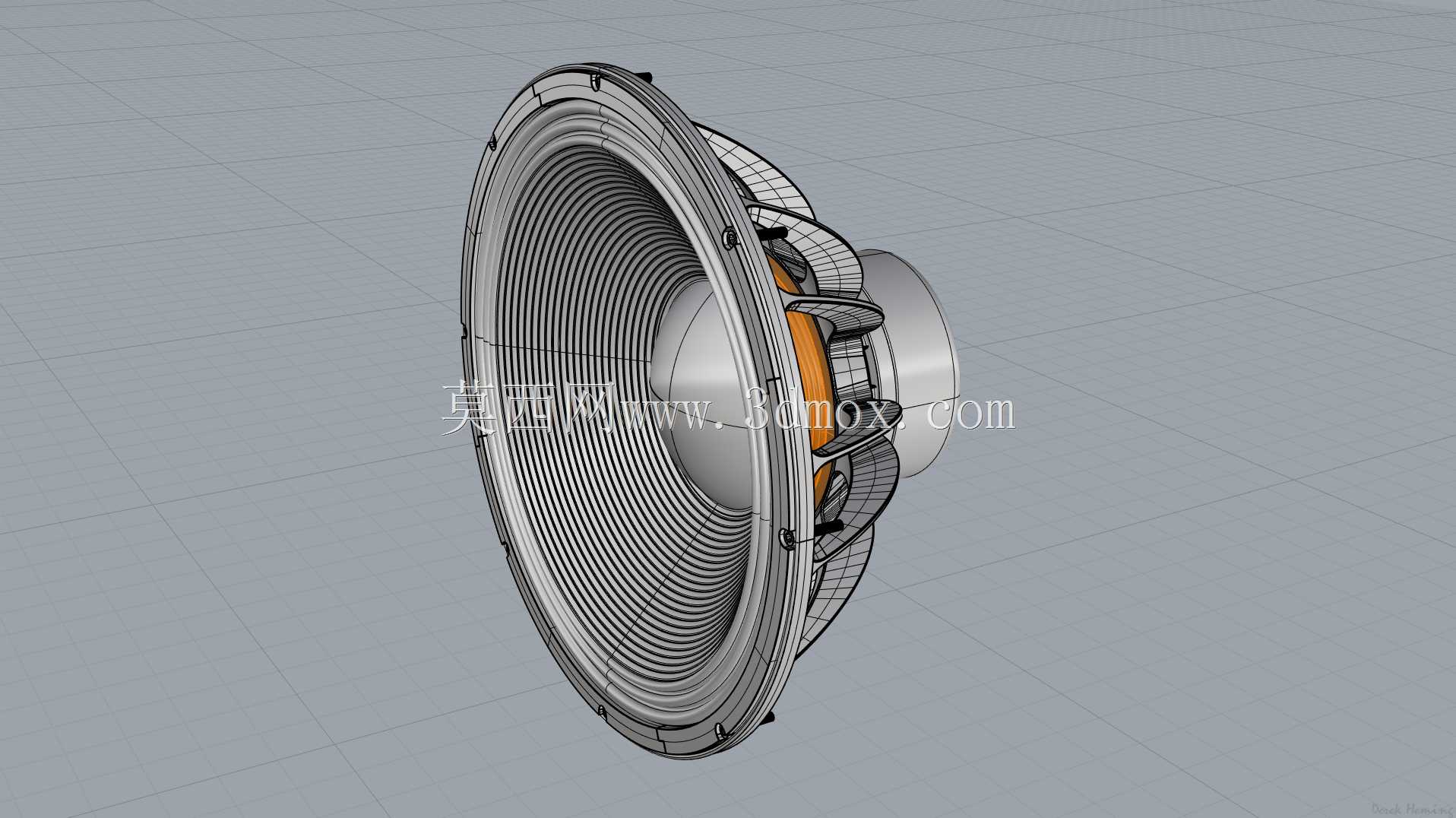

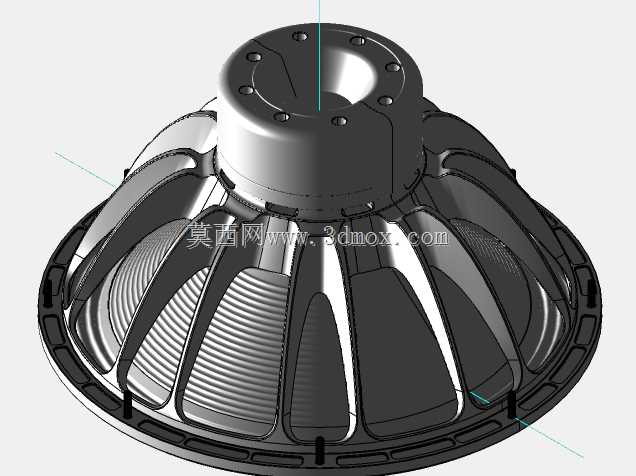

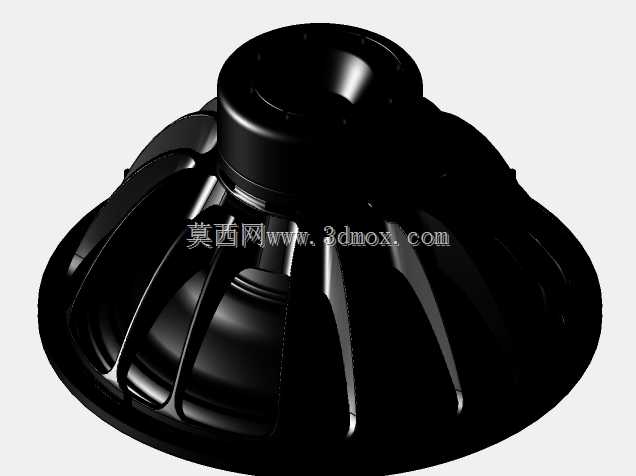

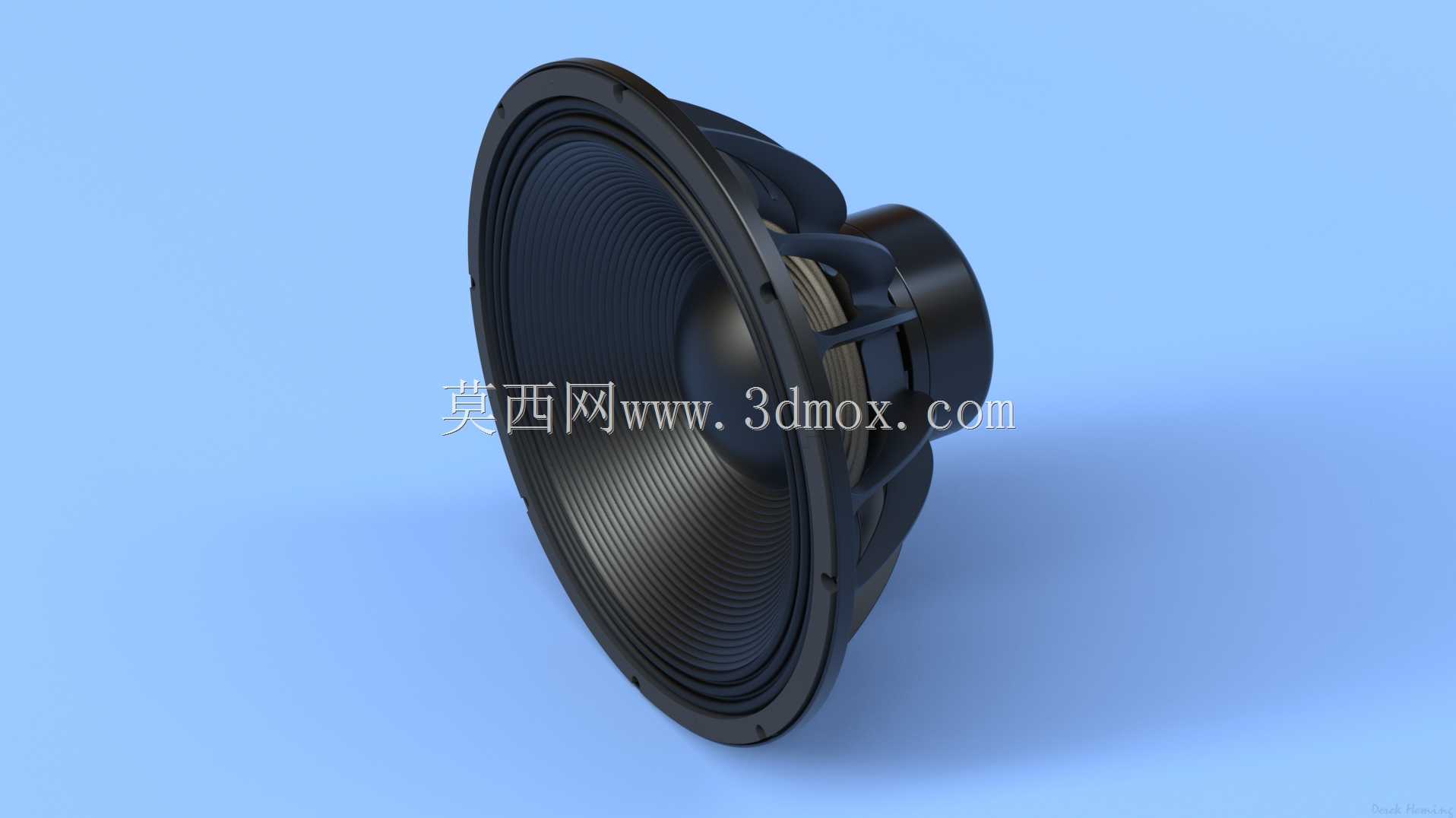

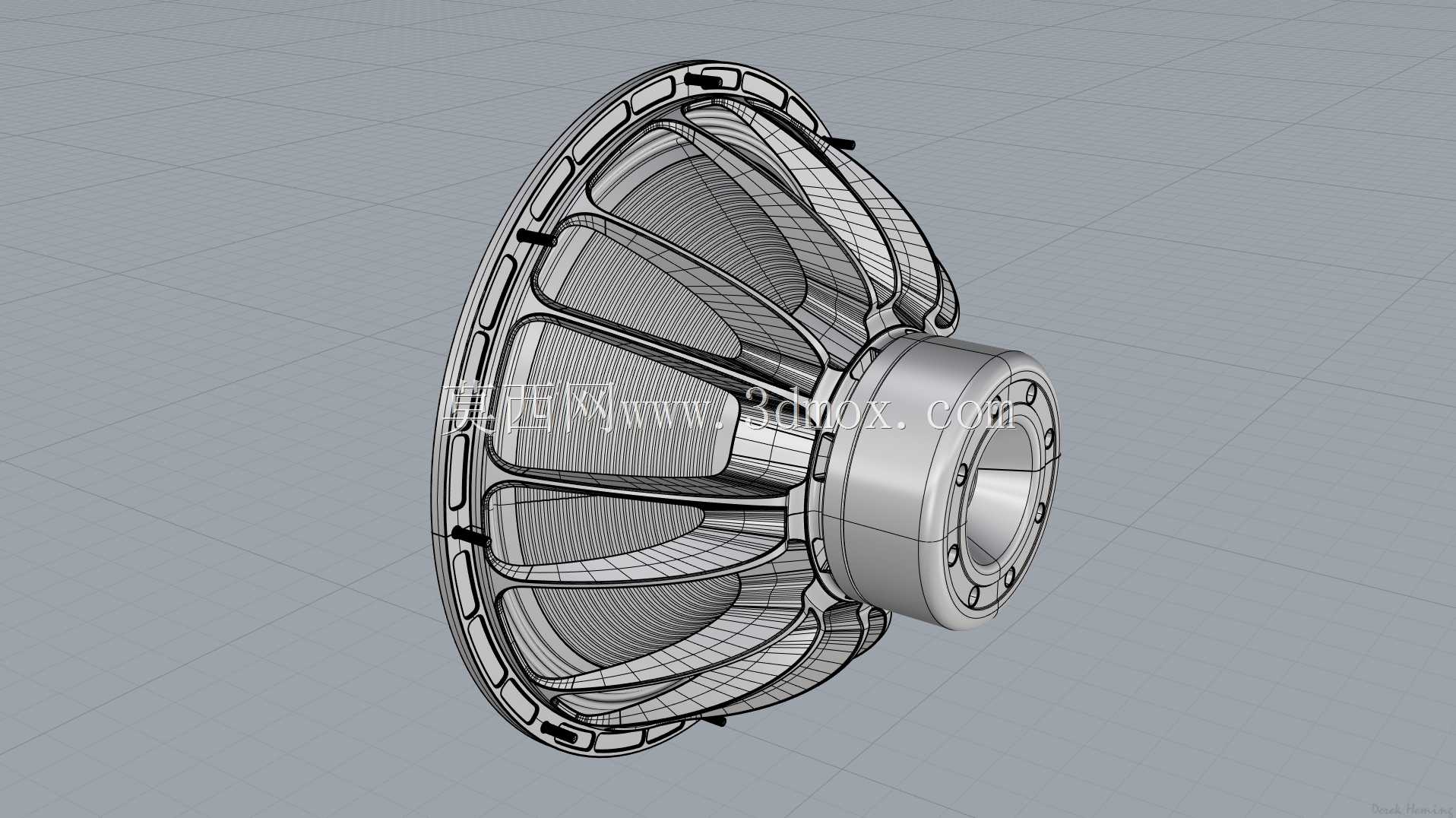

这款低音单元的设计初衷，是适配专业线阵列音响系统的超低频重放需求，主要面向户外演出、剧场扩声、高端酒吧固定安装这类对低频下潜、声压级有严苛要求的场景，能够在大动态信号输入下保持较低的失真度，为整套音响系统提供扎实的低频支撑。从结构设计来看，单元采用大尺寸折环设计，折环选用耐疲劳的橡胶材质，既可以保证锥盆大行程运动时的顺性，又能限制锥盆的横向摆动，避免运动过程中出现擦圈问题；锥盆表面做了环形加强筋结构，能够提升锥盆的整体刚性，减少大音量下锥盆的分割振动，让低频重放更干净利落。磁路部分采用对称式磁钢结构，搭配大直径音圈设计，能够提供足够的驱动力，保证音圈在磁隙中运动时受力均匀，降低非线性失真，同时音圈骨架选用耐高温材质，可长时间承受大功率输入，避免大功率工作下出现音圈烧毁的问题。盆架采用高强度压铸结构，相比传统冲压盆架拥有更高的结构强度，能够承受锥盆大动态运动带来的反作用力，减少盆架谐振带来的音染，同时压铸盆架的镂空结构可以提升音圈工作时的散热效率，延长单元的连续工作时长。安装边界方面，单元采用标准的圆形安装法兰，法兰上预留了均匀分布的安装孔位，可直接适配对应尺寸的音箱箱体开孔，安装时只需保证密封胶条贴合到位，即可避免箱体漏气影响低频表现；单元背部的接线端子采用大电流接线柱设计，可适配粗规格的音响线材，减少大信号传输时的线损。设计过程中参考了实物的装配关系，对磁路、弹波、锥盆、折环的配合间隙做了合理预留，既保证各部件运动时不会发生干涉，又能控制装配公差，保证成品单元的一致性，模型单位采用英制标注，可直接适配海外专业音响箱体的设计标准，方便结构设计人员直接调用到音箱整体设计方案中，减少重复建模的工作量。
