分体式游戏手柄结构爆炸视图设计

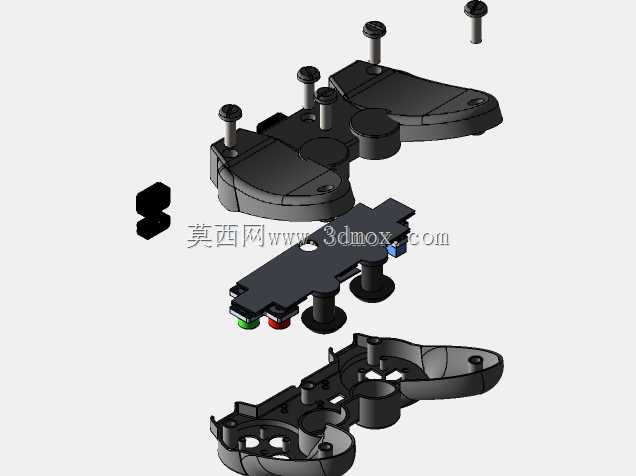

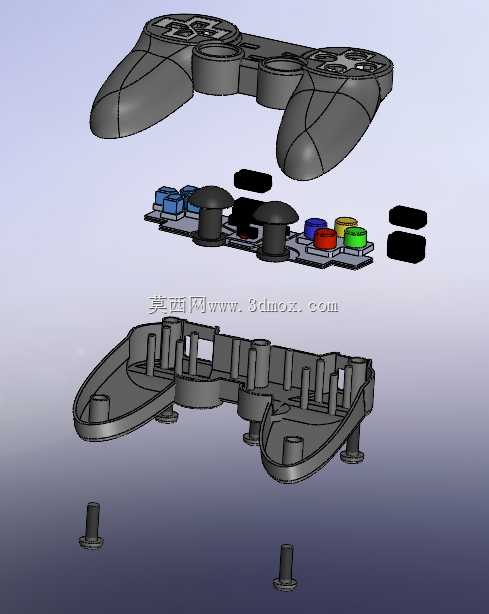

本次呈现的是游戏手柄的全结构爆炸拆解模型，从实际使用场景来看，这类手柄主要适配家用游戏主机、PC端游戏操控场景，是玩家与游戏内容交互的核心输入载体，日常使用中需要承受高频次的按键按压、摇杆扳动以及长时间手持握持的受力，因此结构设计的合理性直接决定了产品的使用寿命与操控手感。从功能特性上拆解，模型完整还原了手柄的上下外壳、功能按键组、摇杆组件、内部支撑柱、导电胶触发结构等核心部件，不同颜色的功能按键对应不同的操作指令，左右对称的摇杆组件负责视角与方向的精准控制，肩部的独立按键则承担辅助操作功能，所有按键的排布完全贴合人手握持时的手指自然活动范围，避免长时间操作产生的手部疲劳。设计思路上，上下外壳采用多组定位柱与卡扣配合的装配方式，无需额外螺丝即可实现初步定位，既减少了装配工序，也能保证外壳拼接后的缝隙均匀度，内部的支撑柱结构对应主板与按键组件的安装点位，每根支撑柱的高度都经过匹配，确保按键按压行程处于合理区间，不会出现按键卡滞、触发不到位的问题。从安装边界与尺寸适配来看，手柄整体轮廓符合人体工学的弧形曲面设计，握持区域的厚度控制在人手舒适握持的范围内，左右握把的弧度贴合掌心曲线，各按键之间的间距预留了手指按压的活动空间，避免操作时出现误触；内部各组件的安装槽位都做了对应的限位设计，摇杆组件的安装孔位预留了足够的扳动活动余量，导电胶的放置槽深度匹配胶垫的压缩行程，保证每一次按压都能稳定触发信号，同时外壳的边角处都做了圆角过渡处理，既提升了握持的舒适度，也能避免跌落时边角应力集中导致的外壳开裂。这类爆炸视图模型能够清晰展示各部件的装配关系，不管是做结构优化、开模验证还是装配工艺梳理，都能提供直观的结构参考，帮助设计人员快速排查部件干涉、装配顺序不合理等潜在问题。
