红白配色停车场道闸栏杆三维设计

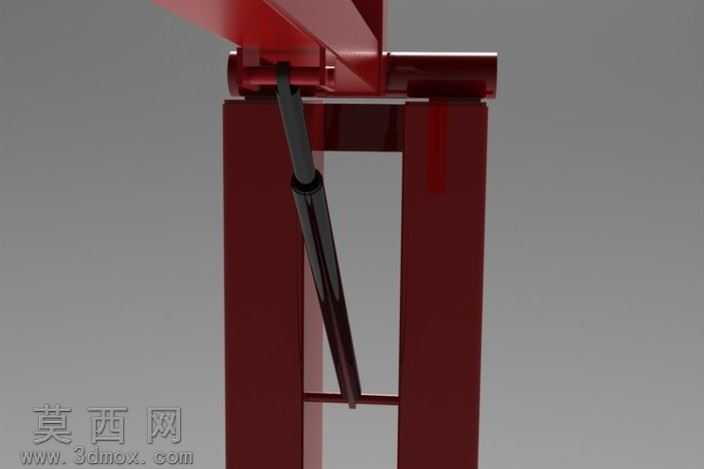

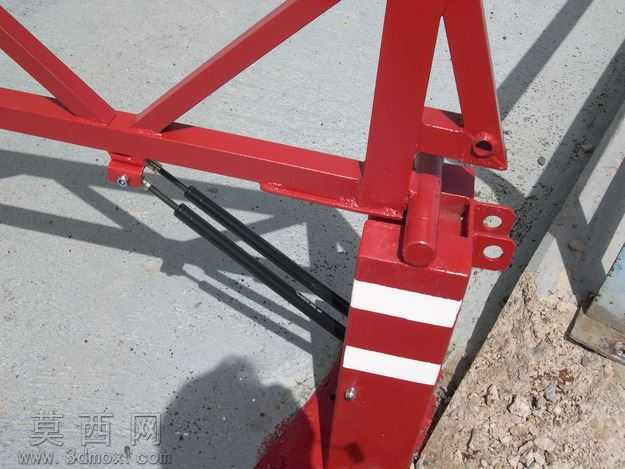

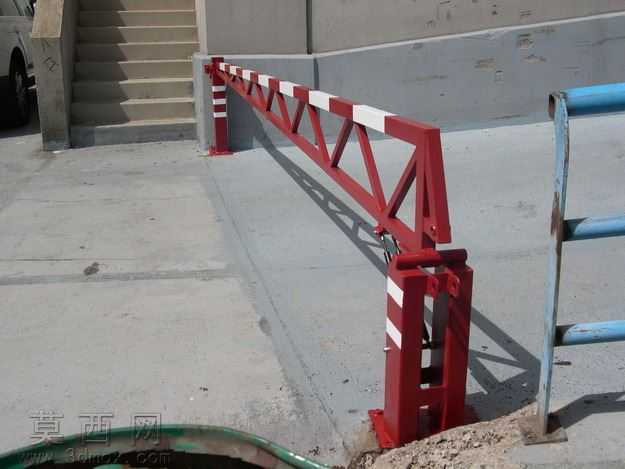

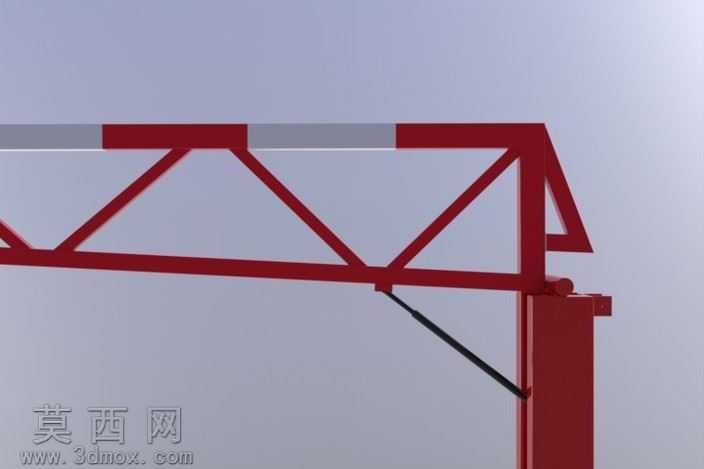

本作品为停车场出入口常用的拦挡道闸三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于道闸的实际功能需求拆分核心构件，分别完成两侧立式支撑立柱、横向桁架式闸杆、端部连接转轴组件的独立建模，建模过程中严格遵循实际产品的尺寸比例，确保各部件的装配间隙符合真实机械装配公差要求。闸杆部分采用桁架式结构设计，通过斜向支撑筋条提升杆体的抗弯折性能，同时降低杆体自身重量，减少抬升下落过程中的驱动负载，杆体表面按照交通设施规范设置红白相间的警示色块，提升远距离识别效果。材质渲染阶段，支撑立柱与闸杆主体采用哑光金属漆面材质，还原真实道闸的防锈喷涂质感，红色漆面设置细微的颗粒质感模拟户外喷涂的真实肌理，白色警示条设置轻微的反光属性，匹配工程级反光膜的视觉特性，背景采用简洁的浅灰纯色环境，突出道闸主体的结构特征，渲染时开启柔和环境光遮蔽，让构件衔接处的阴影过渡自然，清晰展现桁架结构的镂空层次。结构设计上，该道闸模型还原了真实产品的铰接转动结构，一侧立柱内部预留了驱动机构的安装空间，闸杆与立柱的连接部位设置了匹配的转轴配合结构，可直接用于后续的运动仿真模拟，验证闸杆抬升、下落过程中的运动轨迹是否存在干涉问题。设计思路围绕道闸的实用功能展开，在保证结构强度的前提下尽可能简化非必要的装饰构件，让模型既具备足够的结构还原度，可用于交通设施场景的可视化展示、停车场方案的效果演示，也可作为道闸产品结构优化设计的基础参考模型，模型同时导出了通用STL格式，可直接导入3D打印设备制作等比例实物样机，用于教学演示或方案展示使用。
