火车车钩耦合连接金属构件

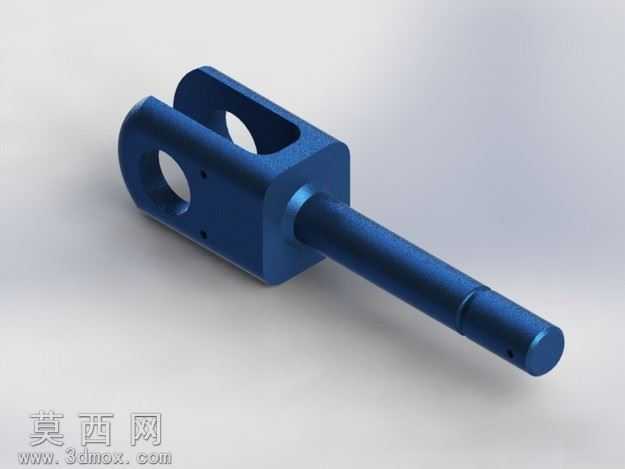

该构件为火车连接系统所用的耦合连接件，建模阶段采用SolidWorks完成全参数化结构搭建，首先以长杆主体为基准特征，通过拉伸凸台命令生成杆身的基础圆柱形态，针对杆身末端的径向小孔、阶梯轴段特征，采用切除拉伸、旋转切除命令完成细节构建，保证各轴段同轴度公差符合机械装配要求。构件头部的叉形连接座是建模核心部分，通过多步拉伸与切除操作，加工出叉耳的对称安装孔、中部减重镂空槽、端面定位小孔，所有孔位均添加同轴心、对称的几何约束，确保叉耳两侧结构完全对称，避免后续装配出现干涉问题。建模过程中对所有尖锐棱边添加0.2mm的圆角过渡特征，还原真实机加工零件的倒角工艺，避免应力集中问题。材质与渲染阶段，为构件赋予不锈钢金属材质，调整材质的粗糙度参数至0.15，反射强度设置为0.7，还原金属零件经机加工后的哑光金属质感；场景采用三点布光方案，主光源从侧上方45度角投射，突出杆身的圆柱曲面光影过渡，辅光源补亮叉形连接座的暗部细节，顶部添加轮廓光勾勒零件边缘轮廓，地面采用浅灰色哑光反射平面，呈现零件的柔和倒影，提升渲染图的真实感。结构设计上，该耦合件兼顾连接强度与轻量化需求，叉形头部的镂空槽在不降低结构刚性的前提下减少零件自重，杆身的阶梯轴段用于配套安装缓冲、定位组件，末端径向小孔用于穿装开口销完成轴向定位，整体结构完全符合火车车钩连接的装配逻辑，各特征尺寸遵循机械设计标准，可直接用于装配验证、工程图导出与工艺模拟。
