起亚Soul2019款前大灯总成结构设计

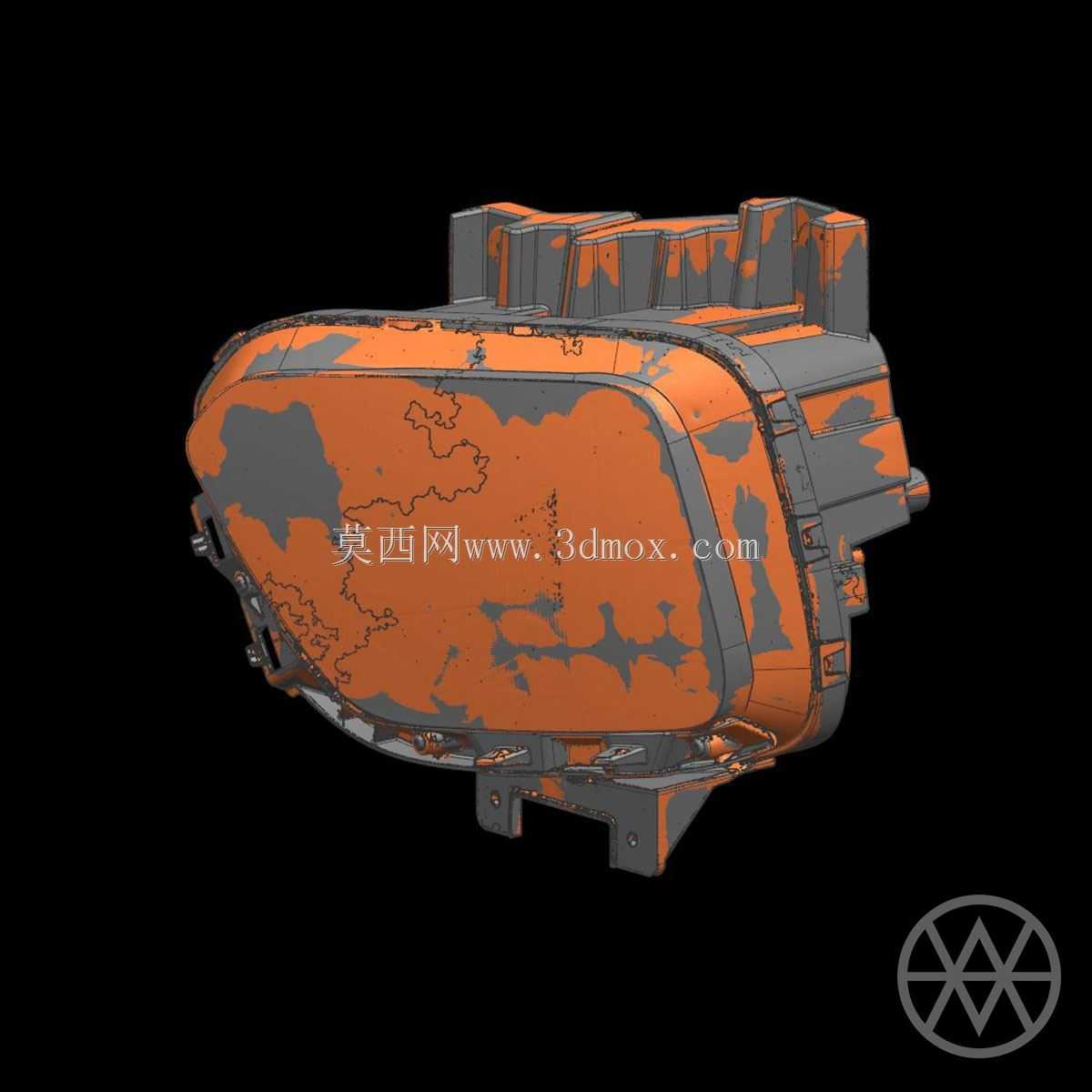

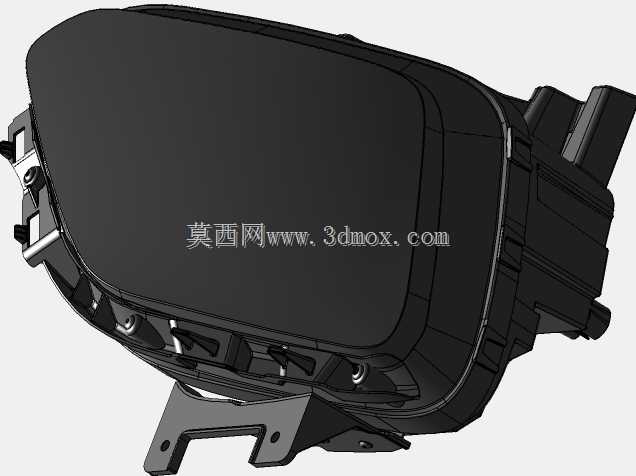

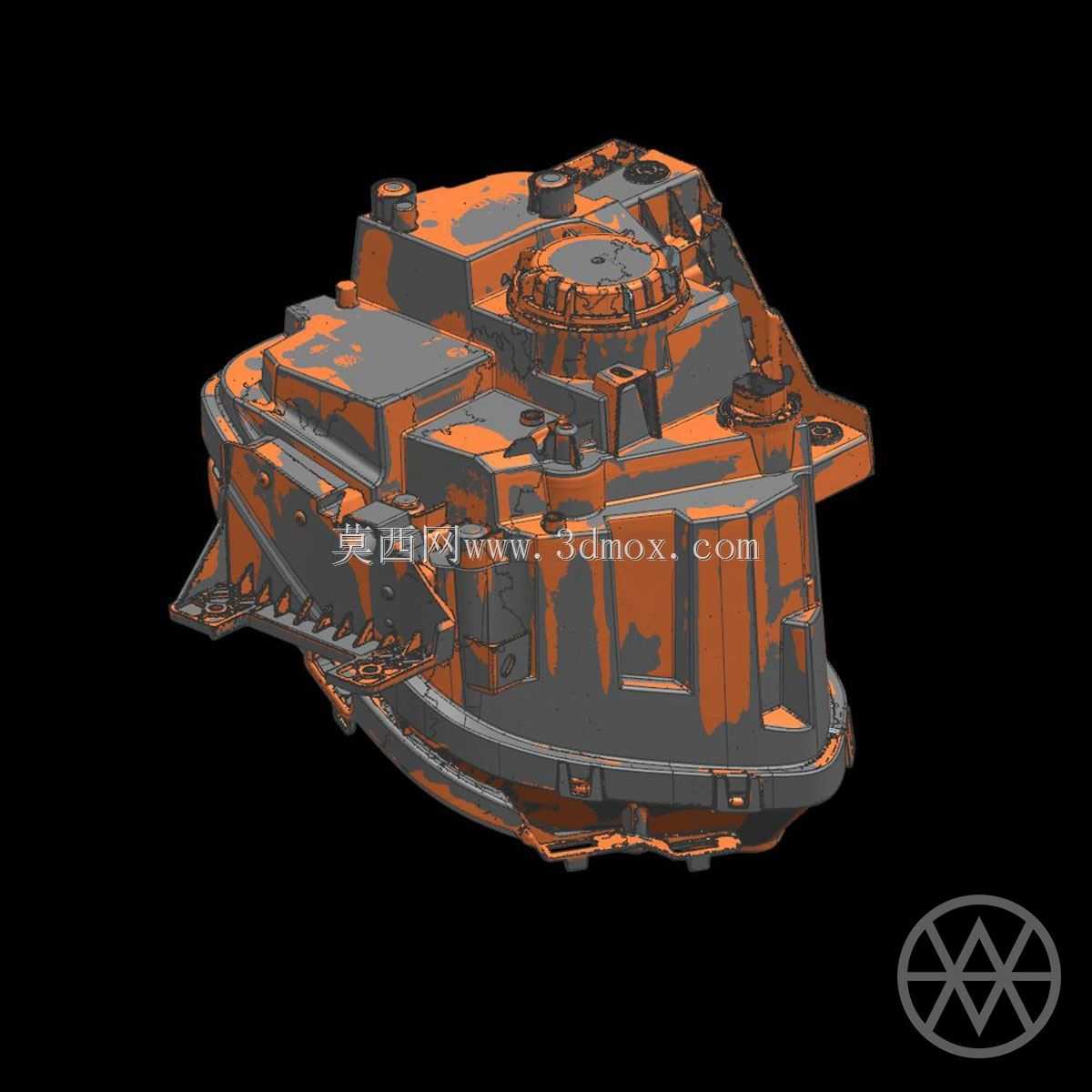

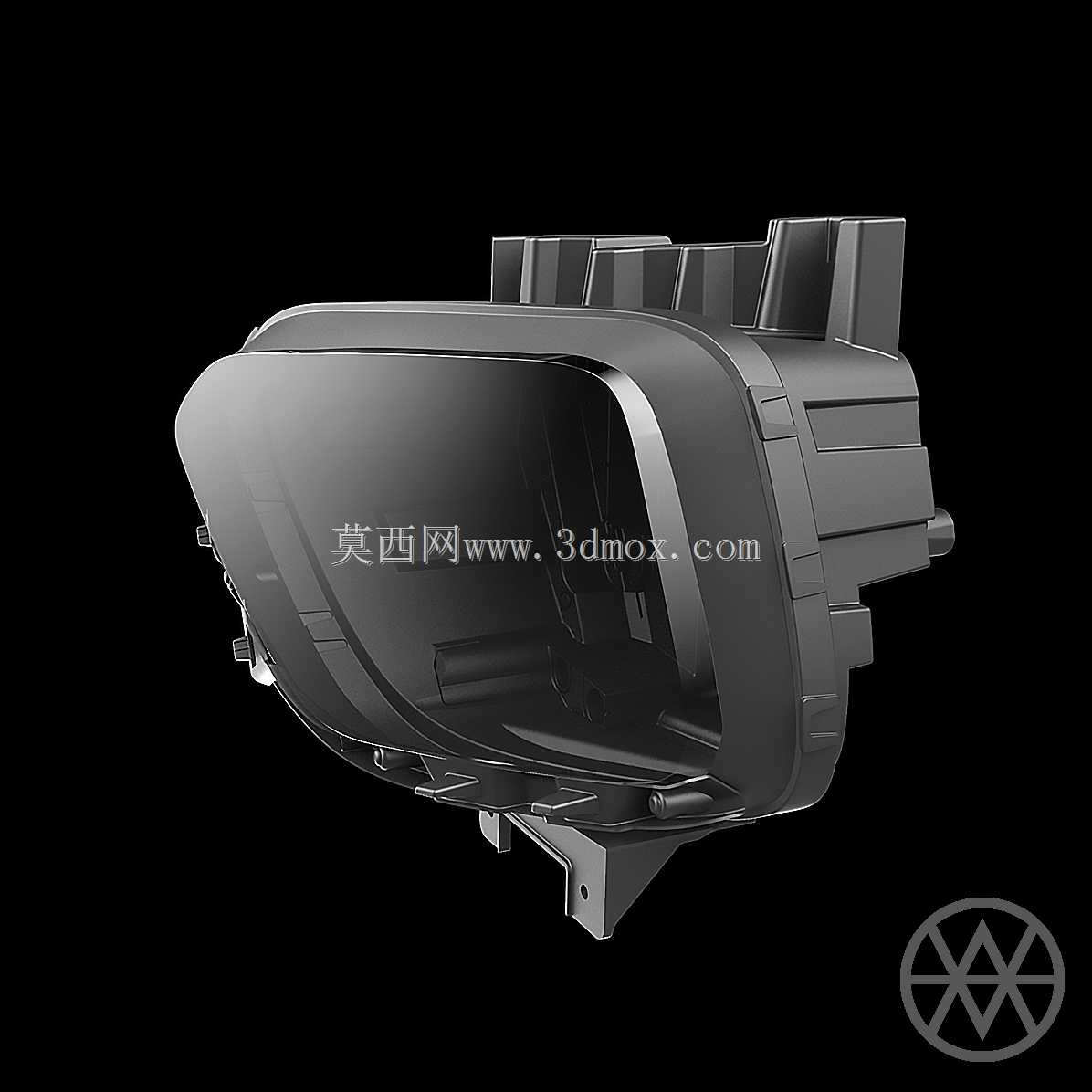

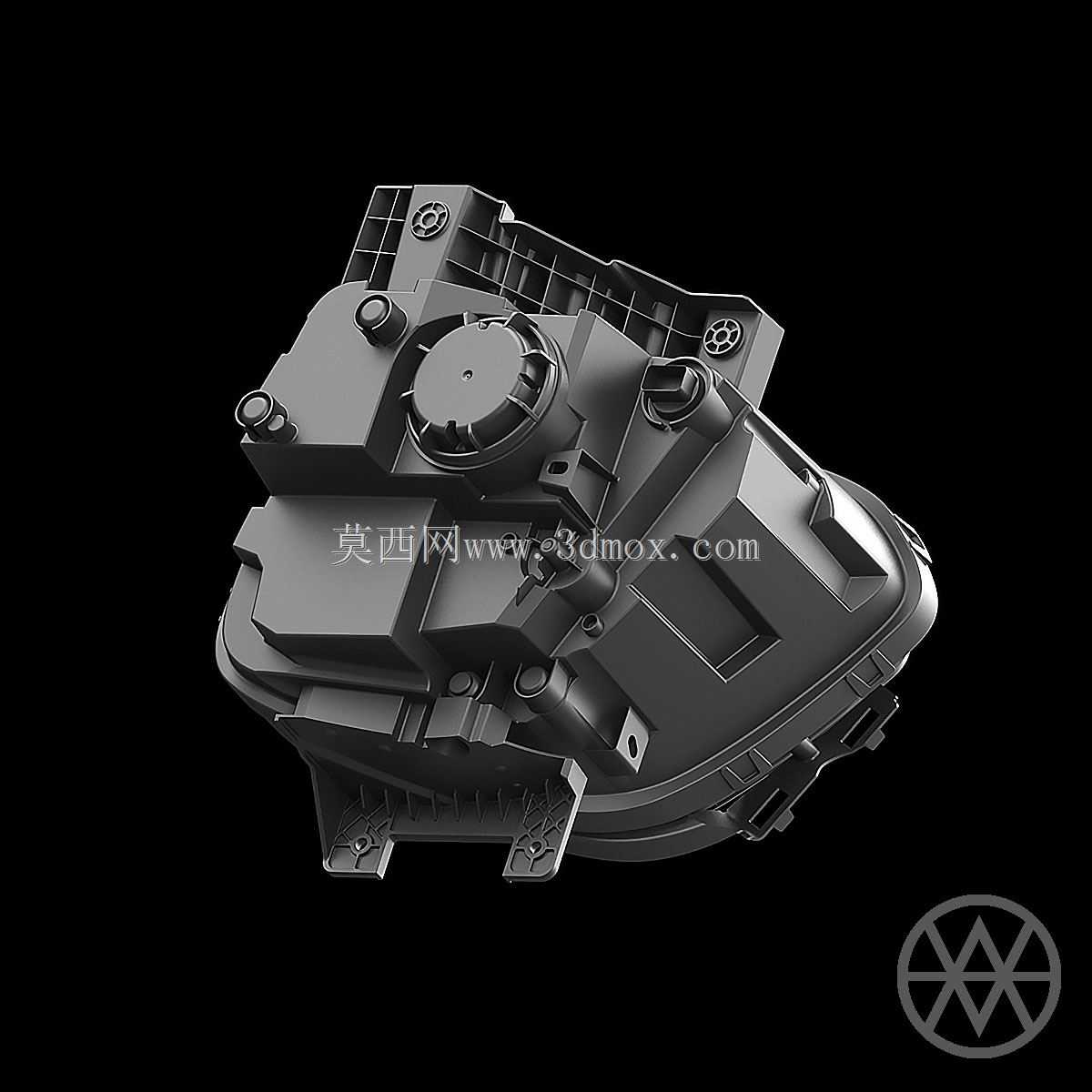

这款前大灯总成的三维结构设计，首先要匹配整车前端的安装边界，灯体后侧的安装脚位完全贴合翼子板、前保险杠蒙皮以及水箱框架的对应安装点，三个主固定点采用M6螺栓配合橡胶减震垫的结构，既保证装配后的连接刚性，又能过滤行驶过程中来自车架的细碎振动，避免灯体内部光学组件长期受振出现偏移。从功能层面看，该灯具集成了近光照明、远光照明、日间行车灯以及转向提示功能，各功能模块在灯腔内部的排布经过空间校核，近光透镜组位于灯腔靠下位置，避免对向车辆产生炫目，远光反射碗设置在透镜组侧上方，保证足够的照射距离与铺光范围，上部的光导式日间行车灯带沿着灯体上沿轮廓布置，点亮后具备极高的品牌识别度。在实际整车开发流程中，这类灯具的三维数据会同步提供给总装、焊装以及外饰部门做匹配校核，焊装车间需要依据灯体安装点的位置调整前端框架的焊接定位公差，总装线上的灯具装配工位则要参考数据预留足够的操作空间，保证工人能够顺利完成螺栓紧固与线束插接作业。设计过程中需要重点考量灯体与周边覆盖件的间隙面差，灯体上沿与引擎盖的间隙控制在3.5±0.5mm，侧面与翼子板的面差控制在1mm以内，既保证外观的精致感，也避免车辆行驶过程中部件之间出现干涉摩擦。灯体后部设计有可快拆的防尘盖，维修更换灯泡时无需拆卸整个灯体，直接打开发动机舱即可操作，防尘盖与灯壳之间采用发泡橡胶密封圈，满足IP67的防水防尘要求，能够应对高压洗车以及雨天行驶的工况。灯腔内部的反光结构经过光学模拟验证，近光的明暗截止线清晰，照射宽度能够覆盖双向两车道的全部路面，远光中心照度满足国标机动车运行安全技术条件的要求，同时灯壳的外部造型与整车前脸的设计语言完全统一，红色装饰区域与前保险杠的装饰条形成视觉呼应，强化整车前脸的设计辨识度。
